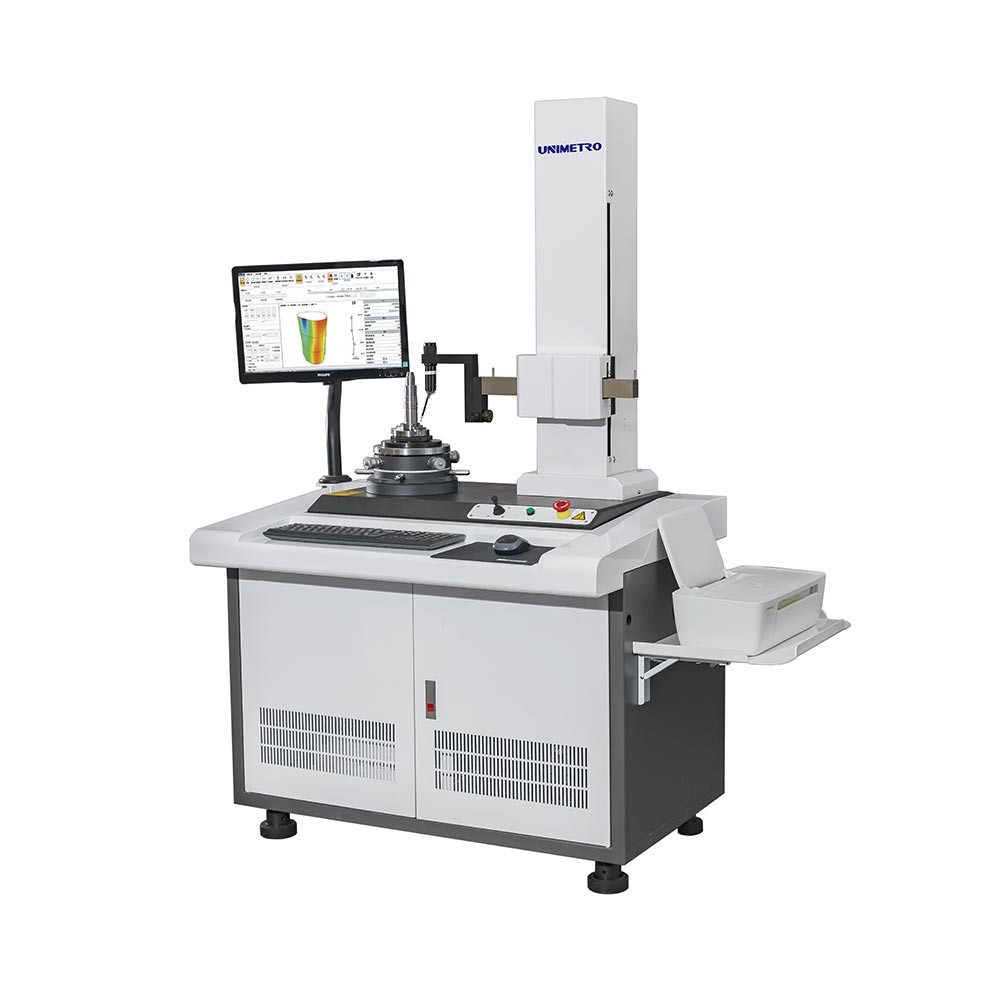

Μεγάλη μηχανή μέτρησης σχεδιαγράμματος σειράς με τον ψηφιακό αισθητήρα περιγράμματος

Βασικές πληροφορίες
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: UNIMETRO
Πιστοποίηση: CE,ISO
Αριθμό μοντέλου: SP1000
Ποσότητα παραγγελίας min: 1
Τιμή: Discussible
Συσκευασία λεπτομέρειες: Ξύλινη περίπτωση
Χρόνος παράδοσης: 15~20 ημέρες εργασίας
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 30
Λεπτομερής ενημέρωση
Όνομα προϊόντων: Μεγάλη μηχανή μέτρησης σχεδιαγράμματος σειράς Γραμμικό accuracy1: ± (1,5+|0.2H|) μm
Arc2: ± (2+R/8) μm Angle3: ±2 ′
Straightness4: 0.8μm/100mm Οδηγός που μετρά τη σειρά: 100MM
Αισθητήρας που μετρά τη σειρά: 30mm Στήλη που μετρά τη σειρά: 320mm

Περιγραφή προϊόντων

Μεγάλη μηχανή μέτρησης σχεδιαγράμματος σειράς





Χαρακτηριστικά γνωρίσματα μηχανών μέτρησης σχεδιαγράμματος: Η καλύτερη ισορροπία της απόδοσης και του κόστους, με την καλύτερη αναλογία τιμών/απόδοση.

★ Σταθεράς μορφής, χαμηλότερο κόστος

★ Ψηφιακός αισθητήρας περιγράμματος

★ Μεγάλη μέτρηση σχεδιαγράμματος σειράς



Μέτρηση των λειτουργιών

Διαστάσεις: συμπεριλαμβανομένης της οριζόντιας απόστασης, της κάθετης απόστασης, της γραμμικής απόστασης, της ακτίνας και της διαμέτρου

Συμπεριλαμβανόμενη γωνία: συμπεριλαμβανομένης της οριζόντιας γωνίας, της κάθετης γωνίας και της συμπεριλαμβανόμενης γωνίας

Ανοχή θέσης: συμπεριλαμβανομένου του παραλληλισμού και του perpendicularity

Ανοχή μορφής: συμπεριλαμβανομένης της ευθύτητας, convexity και τόξων σχεδιάγραμμα

Βοηθητική παραγωγή: συμπεριλαμβανομένων των βοηθητικών σημείων, των βοηθητικών γραμμών και των βοηθητικών κύκλων



Μέτρηση της σειράς



Στοιχείο

Μέτρηση

Αναλογία ψηφίσματος

Οδηγός

100mm

0.2μm

Αισθητήρας

±0.5mm~±5mm

65536:1

Στήλη

320mm

-





Τεχνικές προδιαγραφές



Στοιχείο

Μέτρηση

Αναλογία ψηφίσματος

Pt5

±0.3μm

Angle3

±2 ′

Straightness4

0.5μm/100mm

Έλεγχος κινήσεων

Τρόπος κίνησης Χ-άξονα

Ηλεκτρική ενέργεια

Τρόπος κίνησης ζ-άξονα

Ηλεκτρική ενέργεια

Ταχύτητα κίνησης Χ-άξονα

0.1~10mm/s

Ταχύτητα κίνησης ζ-άξονα

0.5-10mm/s

Σημείωση: 1. Το Χ είναι το μετρημένο ύψος στην οριζόντια θέση

2. Για την τυποποιημένη σφαίρα με 2mm < R="">

3. Για τους φραγμούς γωνίας με τη γωνία 60 ° και 90 °, το μήκος δειγματοληψίας της άκρης γωνιών είναι 5mm

4. Όταν λ Γ είναι 2.5mm, η ταχύτητα μέτρησης είναι ≤ 0.3mm/s

5. Για την τυποποιημένη σφαίρα με 2mm < R="">

6. Οι ανωτέρω παράμετροι μετρήθηκαν σε 20 ℃± 5 ℃ και η θερμοκρασία βημάτων δεν ήταν όχι περισσότερος από 2 ℃/χ

7. Η μέγιστη επίγεια δόνηση RMS < 50="" Hz="" 2="">



Διαμόρφωση μηχανών



Μηχανή:

Ενσωματωμένη εργονομική μηχανή CP-mp1

Προδιαγραφή: 500 * 800



Στήλη:

CP-ΣΟ-Sb στηλών υψηλής ταχύτητας

Μέγιστη κινούμενη ταχύτητα: 10mm/S

Ελάχιστη κινούμενη ταχύτητα: 0.5mm/s

Ακρίβεια προσδιορισμού θέσης: 0.01mm



Χαμηλού θορύβου οδηγός CP-δ

Ευθύτητα περιγράμματος: 0,5 μ Μ/100 χιλ.

Υπόλοιπη αξία τραχύτητας: ≤ 0,02 μ Μ

Μέγιστη κινούμενη ταχύτητα: 10mm/S

Ελάχιστη κινούμενη ταχύτητα: 0.1mm/s



Αισθητήρες:

Χαμηλού θορύβου ψηφιακό CP-ztr-συνεχές ρεύμα αισθητήρων περιγράμματος

Γραμμική ακρίβεια: ± (1,5+|0.06H|) μm

Μέτρηση της δύναμης: 1.2G





Κατηγορία

Όνομα μερών

Προδιαγραφή αριθ.

Ποσότητα

Μέρος οικοδεσποτών

Ένας--ένας τυποποιημένος πίνακας μηχανών

CP-mp1

1 σύνολο

Τυποποιημένη στήλη

CP-ΣΟ-Sb

1 σύνολο

Τυποποιημένος οδηγός

CP-δ

1 σύνολο

Τυποποιημένος επαγωγικός αισθητήρας σχεδιαγράμματος

CP-ztr-κύκλωμα-01

1 σύνολο

Ηλεκτρικό σύστημα ελέγχου

CP-MC

1 σύνολο

σύστημα επεξεργασίας σήματος

CP-γουλιά

1 σύνολο

Λογισμικό

CMS

1 σύνολο

Περίφραξη

Υπολογιστής

CP-01

1 σύνολο

Εκτυπωτής

σχέση-1

1 σύνολο

Υγρασία προωθητών

800010

1 σύνολο

Τυποποιημένος πίνακας ρύθμισης

CP-BR-150

1 σύνολο

Ημιτονοειδής σφιγκτήρας πλατφορμών ακρίβειας

fq-4

1 σύνολο

Σακ βουαγιάζ

φυματίωση-10

1 σύνολο

Τυποποιημένα μέρη βαθμολόγησης

1 σύνολο

Ευθεία ράβδος αποσύνθεσης άνοιξη γρήγορη

τετράγωνος-2-18-163,5-s

1 PC

Βελόνα ενιαίος-τμημάτων

Δ-2-18-17

1 PC
