Σύστημα μέτρησης επιφανειακού προφίλ και διαγράμματος με βάση επαγωγικούς αισθητήρες
Λύσεις μέτρησης προφίλ επιφάνειας και περίγραμμα
Όλες οι επιφάνειες περιέχουν μετρήσιμα στοιχεία όπως μέγεθος, σχήμα, τραχύτητα και κυματισμό.Τα εξαρτήματα υψηλής ακρίβειας απαιτούν ολοκληρωμένη ανάλυση όλων αυτών των στοιχείων για να εξασφαλιστεί η βέλτιστη απόδοση και ποιότητα.
Στοιχεία μέτρησης επιφάνειας
- Μέγεθος:Τα λειτουργικά σχήματα επιφάνειας που ορίζονται από γραμμικές σχέσεις μεταξύ ακτίνας, γωνίας, απόστασης και χαρακτηριστικών
- Σχήμα:Απόκλιση από το σχήμα της επιφάνειας στόχου (επίπεδο, σφαίρα, κώνος κλπ.), συνήθως λόγω σφάλματος μηχανής
- Ακατέργαστη:Αλλαγές υφής επιφάνειας που προκαλούνται από εργαλεία κοπής ή διαδικασίες μηχανικής επεξεργασίας
- Κύκλωμα:Μη ιδανικές επιδράσεις μηχανών που οφείλονται σε δονήσεις, ανεπαρκή ακαμψία ή άλλους παράγοντες αστάθειας της διαδικασίας
Χαρακτηριστικά της σειράς SE2000
Η επίτευξη της βέλτιστης ισορροπίας μεταξύ απόδοσης και κόστους με εξαιρετική σχέση τιμής/απόδοσης.
- Ευρύ φάσμα επαγωγικών αισθητήρων για ευέλικτες εφαρμογές
- Δυναμίες μικρής εμβέλειας μετρήσεις διαγράμματος υψηλής ακρίβειας
- Μέτρηση μικροπροφίλ με εξαιρετική ακρίβεια

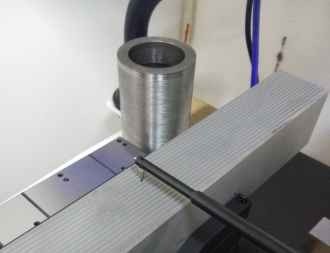

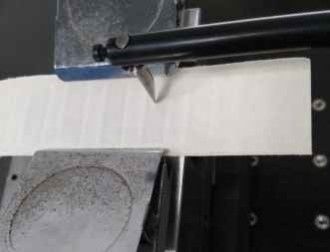

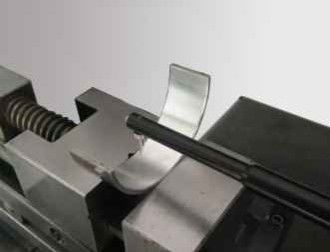

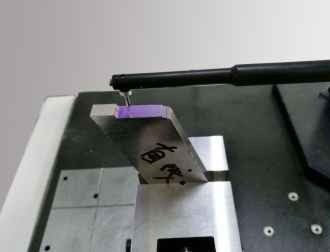

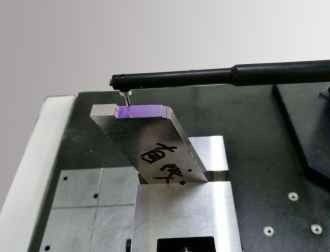

Εφαρμογές μέτρησης
Ειδικές προδιαγραφές SE2022G-tbo
| Προδιαγραφές | Λεπτομέρειες |
|---|
| Πεδίο μέτρησης - Άξονας Χ | 120 χιλιοστά |
| Πεδίο μέτρησης - άξονας Z | 420 χιλιοστά |
| Περιοχή μέτρησης - άξονας Z1 | ±0,5 mm~±7,5 mm/262144:1 |
| Z1 Γραμμική ακρίβεια | 00,07% π.σ. |
| Ακριβότητα γωνίας | ± 1 ́ |
| Καθαρότητα | 0.3μm/100mm |
| Ταχύτητα κίνησης στον άξονα Χ | 0.05~20mm/s |
| Ταχύτητα κίνησης στον άξονα Z | 0.2~20mm/s |
Ικανότητες μέτρησης
Πλήρης ανάλυση προφίλ, συμπεριλαμβανομένων στοιχείων γραμμής διαφόρων επιφανειών του εργαστηρίου, χαρακτηριστικών σημείων, μετρήσεων απόστασης μεταξύ σημείων και γραμμών, ανάλυση θέσης στοιχείων, συμπεριλαμβανομένης της απόστασης,παράλληλος, κάθετη, γωνία, βάθος αυλαίας, πλάτος αυλαίας, ακτίνα, ανάλυση ευθείας, ανάλυση σύμπλεξης και ανάλυση προφίλ.
Συστατικά του συστήματος
Ηλεκτρονικός αισθητήρας περιγράμματος της σειράς Ε
- Ψήφισμα: 65536:1 / 262144:1
- Περιοχή: ±0,5 mm~±5 mm / ±0,5 mm~±7,5 mm
- Γραμμική ακρίβεια: 0,15% / 0,07%
- Δύναμη μέτρησης: 0,7 mg
- Ευέλικτη αναλογία ακρίβειας/περιοχής με απαράμιλλα πλεονεκτήματα για ψηφιακούς αισθητήρες σε εφαρμογές μικρών μετρήσεων διαγράμματος
Συστήματα κίνησης
Δοκιμαστής χαμηλού θορύβου / Δοκιμαστής κεραμικού χαμηλού θορύβου(Επιλέξιμο βάσει των απαιτήσεων της αίτησης)
- Σιδηροδρομική διαδρομή: 100-150mm / 180~220mm
- Αριθμητικό διάστημα: 0,05 ~ 2μm / 0,05 ~ 5μm
- Καθαρότητα περίγραμμα: 0,3μm/100mm
- Ακατέργαστη υπολειμματική τιμή: ≤ 0,005μm
- Μέγιστη ταχύτητα κίνησης: 20 mm/s
- Ελάχιστη ταχύτητα μέτρησης: 0,1 mm/s
- Ο ενεργοποιητής χαμηλού θορύβου πληροί τις απαιτήσεις ακρίβειας της μέτρησης του προφίλ των τυποποιημένων εξαρτημάτων
- Δυνατότητα μέτρησης Ra άνω των 0,025 μm με αισθητήρα τραχύτητας
Συστατικά της στήλης
Στήλη υψηλής ταχύτητας Cnf / Στήλη μεγάλης ταχύτητας Cnfl(Επιλέξιμο βάσει των απαιτήσεων της αίτησης)
- Διάστημα: 320~420mm / 520~620mm
- Μέγιστη ταχύτητα κίνησης: 20 mm/s
- Ελάχιστη ταχύτητα κίνησης: 0,2 mm/s
- Ακριβότητα θέσης: 0,005 mm
- Σχεδιασμός στήλης υψηλής ταχύτητας με μη παραμορφώσιμη κατασκευή πλαισίου
- Δομή ταχείας μετάδοσης ακριβείας με ευρύ εύρος ταχυτήτων και υψηλή ακρίβεια θέσης
Συστατικά της πλατφόρμας
MPE ολοκληρωμένο εργονομικό πίνακα μηχανής
- Υλικό: Μαρμάρινο
- Προδιαγραφές: 500*800, 500*1000
- Ολοκληρωμένο σχεδιασμό με συμπαγή δομή
- Εύκολη συντήρηση και εξοικονόμηση χώρου
- Η εργονομική σχεδίαση μειώνει την κόπωση του χειριστή
Συχνές Ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Ε2: Τι παράγει κυρίως η εταιρεία σας;
Α2: Παρασκευάζουμε κυρίως μηχανές μέτρησης όρασης, μηχανές μέτρησης συντεταγμένων, κορδόνια CMM και VMM και συναφείς εξοπλισμούς.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Α3: Η επαγγελματική ομάδα μας θα συστήσει κατάλληλες προδιαγραφές μέτρησης με βάση την ποικιλία των προϊόντων και τις απαιτήσεις μέτρησης.
Ε: Δέχεστε εξατομικευμένες υπηρεσίες;
Α4: Ναι, παρέχουμε τόσο τυποποιημένες μηχανές όσο και προσαρμοσμένες λύσεις για τις ειδικές ανάγκες των πελατών.
Ε: Ποια είναι η περίοδος εγγύησης σας;
Α5: Τα προϊόντα μας παρέχονται με εγγύηση 1 έτους. Διατηρούμε σταθερή ποιότητα προϊόντων με βελτιώσεις σε εύθραυστα εξαρτήματα για αξιόπιστη απόδοση.
