Σύστημα μέτρησης προφίλ επιφάνειας και περιγράμματος CMS με τεχνολογία προφίλόμετρου

CMS Surface Profile and Contour Measurement System with Profilometer Technology

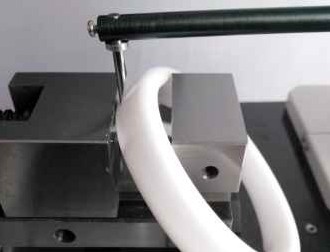

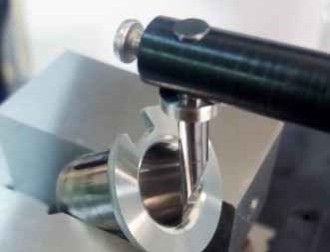

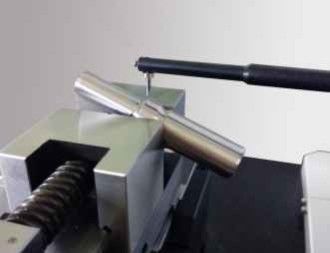

CMS Surface Profile and Contour Measurement System with Profilometer Technology CMS Surface Profile and Contour Measurement System with Profilometer Technology CMS Surface Profile and Contour Measurement System with Profilometer Technology CMS Surface Profile and Contour Measurement System with Profilometer Technology
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: UNIMETRO
Αριθμό μοντέλου: SP1000
Ποσότητα παραγγελίας min: 1
Τιμή: Discussible
Συσκευασία λεπτομέρειες: Ξύλο υπόθεση
Όροι πληρωμής: T / T
Δυνατότητα προσφοράς: 15SET ΤΟ ΜΗΝΑ
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Αισθητήρας: Ψηφιακός αισθητήρας περιγράμματος Λογισμικό: Λογισμικό μέτρησης περιγράμματος CMS
Αιτών: Δακτύλιος λαδιού κινητήρα, Εργαλείο λείανσης εμβόλου, Ρουλεμάν, Αξονικός πυρήνας....
Επισημαίνω:

όργανα μέτρησης περιγράμματος

,

όργανο μέτρησης τραχύτητας

Περιγραφή προϊόντων

Σύστημα μέτρησης προφίλ επιφάνειας και περίγραμμα CMS με τεχνολογία προφίλομετρητή
Μηχανή μέτρησης διαγράμματος ψηφιακού τύπου
Τα μετρήσιμα στοιχεία όλων των επιφανειών περιλαμβάνουν το μέγεθος, το σχήμα, την τραχύτητα και την κυματοειδή.
  • Μέγεθος:Τα λειτουργικά σχήματα επιφάνειας που ορίζονται από τη γραμμική σχέση μεταξύ ακτίνας, γωνίας, απόστασης και χαρακτηριστικών
  • Σχήμα:Απόκλιση από το στόχο σχήμα της επιφάνειας (επίπεδο, σφαίρα, κώνος, κλπ.), συνήθως προκαλείται από σφάλμα μηχανής
  • Ακατέργαστη:Προκαλούνται από παράγοντες όπως εργαλεία κοπής ή διαδικασίες επεξεργασίας
  • Κύκλωμα:Μη ιδανική επίδραση μηχανής που προκαλείται από δονήσεις, ανεπαρκή ακαμψία ή άλλους ασταθείς παράγοντες στη διαδικασία
Χαρακτηριστικά της σειράς SP1000
  • Τύπος πρότυπο με χαμηλό κόστος χρήσης
  • Ψηφιακός αισθητήρας διαγράμματος
  • Ικανότητα προφίλομετρίας μεγάλης κλίμακας
Παραδείγματα περιπτώσεων μέτρησης

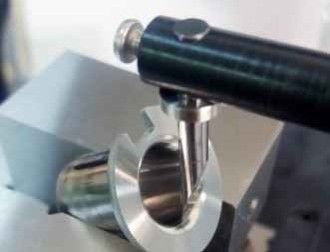

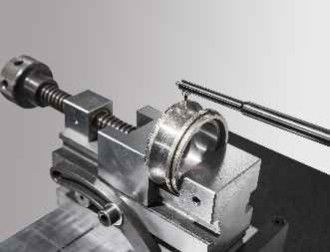

Σύστημα μέτρησης προφίλ επιφάνειας και περιγράμματος CMS με τεχνολογία προφίλόμετρου 0 Σύστημα μέτρησης προφίλ επιφάνειας και περιγράμματος CMS με τεχνολογία προφίλόμετρου 1 Σύστημα μέτρησης προφίλ επιφάνειας και περιγράμματος CMS με τεχνολογία προφίλόμετρου 2 Σύστημα μέτρησης προφίλ επιφάνειας και περιγράμματος CMS με τεχνολογία προφίλόμετρου 3
Συνιστώμενες προδιαγραφές
Προδιαγραφές Λεπτομέρειες
Αριθμός μοντέλου ΣΕ2022G-tbo
Πεδίο μέτρησης Άξονας Χ 120 χιλιοστά
Πεδίο μέτρησης άξονας Z 420 χιλιοστά
Περιοχή Z1-άξονας ±0,5 mm~±7,5 mm/262144:1
Z1 Γραμμική ακρίβεια 00,07 τοις εκατό.
Ακριβότητα γωνίας ±1′
Καθαρότητα 0.3μm/100mm
Ταχύτητα κίνησης στον άξονα Χ 0.05~20mm/s
Ταχύτητα κίνησης στον άξονα Z 0.2~20mm/s
Λειτουργίες μέτρησης Στοιχεία γραμμής, χαρακτηριστικά σημείων, αποστάσεις, παράλληλος, κατακόρυφη, γωνία, βάθος αυλαίας, πλάτος αυλαίας, ακτίνα, ανάλυση ευθείας, ανάλυση σύγκλισης, ανάλυση προφίλ
Συστατικά του συστήματος
Ψηφιακός αισθητήρας διαγράμματος σειράς P
Σύστημα μέτρησης προφίλ επιφάνειας και περιγράμματος CMS με τεχνολογία προφίλόμετρου 4
  • Ψήφισμα: 65536:1 / 262144:1
  • Περιοχή: R:±400μm/±600μm, C:±5mm/±7,5mm
  • Γραμμική ακρίβεια: R:±7%/±4%, C:00,15%/0,07%
  • Μειονεκτικός θόρυβος: ≤0,025μm/≤0,02μm
  • Αναφορά τραχύτητας: Οδηγός, χωρίς οδηγό
  • Ενσωματωμένος αισθητήρας επαγωγικότητας υψηλής ακρίβειας για τη μέτρηση της τραχύτητας και του προφίλ με αλλαγή βελόνας
Επιλογές οδηγού
Σύστημα μέτρησης προφίλ επιφάνειας και περιγράμματος CMS με τεχνολογία προφίλόμετρου 5
  • Δρόμος σιδηροδρόμου: 100-150 mm
  • Αριθμητικό διάστημα: 0,2 έως 2μm
  • Καθαρότητα του διαγράμματος: 0,5 μm/100 mm
  • Απομείναντη τιμή τραχύτητας: ≤ 0,02μm
  • Μέγιστη ταχύτητα κίνησης: 10 mm/s
  • Ελάχιστη ταχύτητα μέτρησης: 0,1 mm/s
  • Η τυποποιημένη κίνηση πληροί τις απαιτήσεις ακρίβειας μέτρησης των περιγραμμάτων σε μερικό επίπεδο
Συστατικά της στήλης
Σύστημα μέτρησης προφίλ επιφάνειας και περιγράμματος CMS με τεχνολογία προφίλόμετρου 6
  • Διάστημα: 320~420mm / 520~620mm
  • Μέγιστη ταχύτητα κίνησης: 10 mm/s
  • Ελάχιστη ταχύτητα κίνησης: 0,5 mm/s
  • Ακριβότητα θέσης: 0,01 mm
  • Ελαφρύ σχέδιο με στήλη τύπου πλαισίου για μακροχρόνια σταθερότητα
Συστατικά της πλατφόρμας: MPM Integrated Standard Machine
  • Υλικό: Μαρμάρινο
  • Προδιαγραφή: 500*800, 500*1000
  • Ένα κομμάτι με συμπαγή δομή για εύκολη συντήρηση
Πληροφορίες εταιρείας
Σύστημα μέτρησης προφίλ επιφάνειας και περιγράμματος CMS με τεχνολογία προφίλόμετρου 7 Σύστημα μέτρησης προφίλ επιφάνειας και περιγράμματος CMS με τεχνολογία προφίλόμετρου 8 Σύστημα μέτρησης προφίλ επιφάνειας και περιγράμματος CMS με τεχνολογία προφίλόμετρου 9 Σύστημα μέτρησης προφίλ επιφάνειας και περιγράμματος CMS με τεχνολογία προφίλόμετρου 10
Οι πελάτες και οι πράκτορές μας
Σύστημα μέτρησης προφίλ επιφάνειας και περιγράμματος CMS με τεχνολογία προφίλόμετρου 11 Σύστημα μέτρησης προφίλ επιφάνειας και περιγράμματος CMS με τεχνολογία προφίλόμετρου 12
Συχνές Ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Ε2: Τι παράγει κυρίως η εταιρεία σας;
Α2: Ειδικευόμαστε σε μηχανές μέτρησης όρασης, μηχανές μέτρησης συντεταγμένων, κορδόνια CMM & VMM και συναφείς εξοπλισμούς.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Α3: Η επαγγελματική ομάδα μας θα σας συμβουλεύσει για τις κατάλληλες προδιαγραφές με βάση την ποικιλία και τις απαιτήσεις μετρήσεων του προϊόντος σας.
Ε: Δέχεστε την εξατομικευμένη υπηρεσία;
Α4: Ναι, παρέχουμε τόσο τυποποιημένα μηχανήματα όσο και προσαρμοσμένες λύσεις προσαρμοσμένες στις ανάγκες των πελατών.
Ε: Ποια είναι η περίοδος εγγύησης σας;
Α5: Η περίοδος εγγύησης των προϊόντων μας είναι 1 έτος. Έχουμε βελτιώσει τα εύθραυστα μέρη και διατηρούμε σταθερή ποιότητα των προϊόντων.
