Σύστημα Μέτρησης Κυματότητας και Περιγράμματος με Αισθητήρα Τραχύτητας Ευρέος Φάσματος, Χωρίς Οδηγό
Σύστημα Μέτρησης Περιγράμματος Τραχύτητας Επιφάνειας
Αξιολογήστε την τραχύτητα, την κυματότητα, το προφίλ και πολλές άλλες παραμέτρους με τη Μηχανή Μέτρησης Τραχύτητας και Περιγράμματος μας, που διαθέτει Αισθητήρα Τραχύτητας Ευρέος Φάσματος Χωρίς Οδηγό.
Θεμελιώδεις Αρχές Ανάλυσης Μέτρησης Επιφάνειας
Όλες οι επιφάνειες περιέχουν μετρήσιμα στοιχεία, όπως μέγεθος, σχήμα, τραχύτητα και κυματότητα. Τα εξαρτήματα υψηλής ακρίβειας απαιτούν ανάλυση όλων αυτών των στοιχείων:
- Διαστάσεις: Λειτουργικά σχήματα επιφάνειας που ορίζονται από γραμμικές σχέσεις μεταξύ ακτίνας, γωνίας, απόστασης και χαρακτηριστικών
- Σχήμα: Απόκλιση από το επιθυμητό σχήμα επιφάνειας (επίπεδο, σφαίρα, κώνος, κ.λπ.), που συνήθως προκαλείται από σφάλμα μηχανής
- Τραχύτητα: Προκαλείται από παράγοντες όπως εργαλεία κοπής ή διαδικασίες μηχανικής κατεργασίας
- Κυματότητα: Μη ιδανικά αποτελέσματα μηχανής που προκαλούνται από δονήσεις, ανεπαρκή ακαμψία ή άλλους ασταθείς παράγοντες της διαδικασίας
Χαρακτηριστικά Σειράς SR2000
Η καλύτερη ισορροπία απόδοσης και κόστους με ανώτερη αναλογία τιμής/απόδοσης:
- Στάνταρ επαγωγικός αισθητήρας ευρέος φάσματος χωρίς οδηγό
- Ολοκληρωμένη αξιολόγηση τραχύτητας, κυματότητας, προφίλ και πολλαπλών παραμέτρων

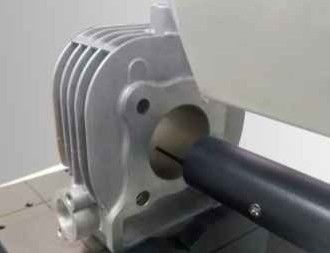

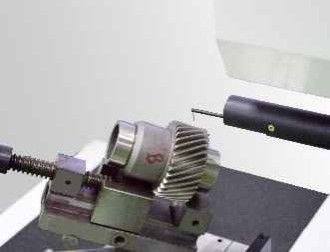

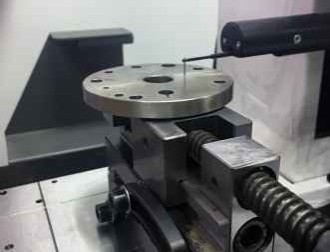

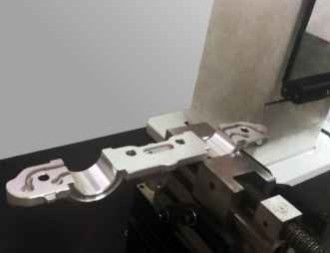

Μελέτες Περίπτωσης Μέτρησης
Προδιαγραφές SR2023G-tbo
| Παράμετρος | Προδιαγραφή |
|---|
| Εύρος Μέτρησης Άξονας Χ | 120mm |
| Εύρος Μέτρησης Άξονα Ζ | 420mm |
| Εύρος Μέτρησης Άξονα Ζ1 | ±620μm/262144:1 |
| Γραμμική Ακρίβεια Παραμέτρου Τραχύτητας¹ | ±3% |
| Επαναληψιμότητα | 1δ≤1nm |
| Μήκος Κοπής | 0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Μήκος Βαθμονόμησης | μmX2,3,4,5,6,7 |
| Υπολειπόμενος Θόρυβος | ≤0.12μm |
| Ταχύτητα Οδήγησης Άξονα Χ | 0.05~20mm/s |
| Ταχύτητα Οδήγησης Άξονα Ζ | 0.2~20mm/s |
Λειτουργίες Μέτρησης
Τραχύτητα: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Κυματότητα: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Αρχικό Περίγραμμα: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Στοιχεία Συστήματος
Αισθητήρας Τραχύτητας Χωρίς Οδηγό Σειράς R
- Ανάλυση: 65536:1/262144:1
- Εύρος: ±420μm/±620μm
- Γραμμική Ακρίβεια: R:±4%/±3%
- Υπολειπόμενος Θόρυβος: ≤0.007μm/≤0.005μm
- Αναφορά Τραχύτητας: Οδηγός, Χωρίς οδηγό
- Αισθητήρας τραχύτητας χωρίς κεφαλή με εξαιρετικά χαρακτηριστικά απόκρισης συχνότητας και ευρύ εύρος ζώνης σήματος
Επιλογές Οδηγού
Οδηγός Χαμηλού Θορύβου Dsh / Κεραμικός Οδηγός Χαμηλού Θορύβου Dch(Επιλέξτε ανάλογα με τις ανάγκες σας)
- Διαδρομή Ράγας: 100-150mm/180~220mm
- Διάστημα Αριθμών: 0.05~2μm/0.05~5μm
- Ευθυγράμμιση Περιγράμματος: 0.3μm/100mm
- Υπολειπόμενη Τιμή Τραχύτητας: ≤0.005μm
- Μέγιστη Ταχύτητα Κίνησης: 20mm/s
- Ελάχιστη Ταχύτητα Μέτρησης: 0.1mm/s
- Ο ενεργοποιητής χαμηλού θορύβου πληροί τις απαιτήσεις ακρίβειας μέτρησης προφίλ για τυπικά εξαρτήματα
Στοιχεία Στήλης
Στήλη Υψηλής Ταχύτητας Cnf / Μακριά Στήλη Υψηλής Ταχύτητας Cnfl(Επιλέξτε ανάλογα με τις ανάγκες σας)
- Εύρος: 320~420mm / 520~620mm
- Μέγιστη Ταχύτητα Κίνησης: 20mm/s
- Ελάχιστη Ταχύτητα Κίνησης: 0.2mm/s
- Ακρίβεια Τοποθέτησης: 0.005mm
- Στήλη υψηλής ταχύτητας με σχεδίαση πλαισίου, αντοχή σε μακροχρόνια παραμόρφωση, δομή μετάδοσης ακριβείας υψηλής ταχύτητας
Στοιχεία Πλατφόρμας
Ενσωματωμένο Εργονομικό Τραπέζι Μηχανής Mpe
- Υλικό: Μάρμαρο
- Προδιαγραφή: 500*800, 500*1000
- Ενσωματωμένη σχεδίαση με συμπαγή δομή, βολική συντήρηση, εξοικονόμηση χώρου
- Η εργονομική σχεδίαση μειώνει την κόπωση του χειριστή
Πληροφορίες Εταιρείας
Οι Πελάτες & Αντιπρόσωποί μας
Συχνές Ερωτήσεις
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Ε2: Τι παράγει κυρίως η εταιρεία σας;
Α2: Παράγουμε κυρίως Μηχανές Μέτρησης Όρασης, Μηχανές Μέτρησης Συντεταγμένων, εξαρτήματα CMM & VMM και σχετικό εξοπλισμό.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Α3: Η επαγγελματική μας ομάδα θα σας προτείνει κατάλληλες προδιαγραφές με βάση την ποικιλία των προϊόντων σας και τις απαιτήσεις μέτρησης.
Ε4: Δέχεστε προσαρμοσμένη υπηρεσία;
Α4: Ναι! Παρέχουμε τόσο τυπικές μηχανές όσο και προσαρμοσμένες λύσεις προσαρμοσμένες στις ανάγκες των πελατών.
Ε5: Ποια είναι η περίοδος εγγύησης σας;
Α5: Η περίοδος εγγύησης των προϊόντων μας είναι 1 έτος. Έχουμε σταθερή ποιότητα προϊόντων με βελτιώσεις στα εύθραυστα μέρη για αξιόπιστη απόδοση.
