Αρχική Σελίδα > Προϊόντα> Περίγραμμα που μετρά τη μηχανή> Σύστημα μέτρησης περιγράμματος και τραχύτητας γενικής χρήσης με πολλαπλούς αισθητήρες με ενσωματωμένο προφίλόμετρο

Σύστημα μέτρησης περιγράμματος και τραχύτητας γενικής χρήσης με πολλαπλούς αισθητήρες με ενσωματωμένο προφίλόμετρο

Multi-Sensor Universal Contour and Roughness Measurement System with Integrated Profilometer
Multi-Sensor Universal Contour and Roughness Measurement System with Integrated Profilometer Multi-Sensor Universal Contour and Roughness Measurement System with Integrated Profilometer Multi-Sensor Universal Contour and Roughness Measurement System with Integrated Profilometer Multi-Sensor Universal Contour and Roughness Measurement System with Integrated Profilometer
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: UNIMETRO
Αριθμό μοντέλου: SER1000
Ποσότητα παραγγελίας min: 1
Τιμή: Discussible
Συσκευασία λεπτομέρειες: Ξύλο υπόθεση
Όροι πληρωμής: T / T
Δυνατότητα προσφοράς: 15SET ΤΟ ΜΗΝΑ
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Αισθητήρας: Επαγωγικός αισθητήρας προφίλ τραχύτητας Λογισμικό: Σύστημα μέτρησης προφίλ CMS&Σύστημα μέτρησης και ανάλυσης τραχύτητας επιφάνειας RMW
Αιτών: Δοχείο λαδιού φρένων, Δοχείο λαδιού φρένων Α, ελατήριο, μπουλόνι στερέωσης αυτοκινήτου κ.λπ
Επισημαίνω:

όργανο μέτρησης περιγράμματος

,

όργανο μέτρησης τραχύτητας

Περιγραφή προϊόντων

Σύστημα Καθολικής Μέτρησης Περιγράμματος και Τραχύτητας Πολλαπλών Αισθητήρων
Σύστημα Μέτρησης Περιγράμματος Τραχύτητας Επιφάνειας
Καθολικό Σύστημα Μέτρησης Περιγράμματος και Τραχύτητας Επιφάνειας με Συνδυασμένο Αισθητήρα Μέτρησης Τραχύτητας Μηχανή Προφιλόμετρου
Θεμελιώδεις Αρχές Ανάλυσης Μέτρησης Επιφάνειας
Όλες οι επιφάνειες μπορούν να μετρηθούν σε τέσσερα βασικά στοιχεία: διαστάσεις, σχήμα, τραχύτητα και κυματότητα. Τα εξαρτήματα υψηλής ακρίβειας απαιτούν ολοκληρωμένη ανάλυση όλων αυτών των παραμέτρων.
  • Διαστάσεις: Λειτουργικά σχήματα επιφάνειας που ορίζονται από γραμμικές σχέσεις μεταξύ ακτίνας, γωνίας, απόστασης και χαρακτηριστικών
  • Σχήμα: Απόκλιση από το επιθυμητό σχήμα επιφάνειας (επίπεδο, σφαίρα, κώνος, κ.λπ.), που συνήθως προκαλείται από σφάλμα μηχανής
  • Τραχύτητα: Παραλλαγές στην υφή της επιφάνειας που προκαλούνται από εργαλεία κοπής ή διαδικασίες μηχανικής κατεργασίας
  • Κυματότητα: Μη ιδανικά αποτελέσματα μηχανής που προκύπτουν από δονήσεις, ανεπαρκή ακαμψία ή άλλες αστάθειες της διαδικασίας
Χαρακτηριστικά Σειράς SER1000
Τυπικός Τύπος με Χαμηλό Κόστος Χρήσης
Αισθητήρας Επαγωγικού Προφίλ
Μέτρηση Τραχύτητας Χωρίς Επαφή
Μέτρηση Προφίλ Υψηλής Ακρίβειας Μικρής Εμβέλειας
Σύνθετη Μέτρηση Τραχύτητας και Προφίλ
Εφαρμογές Μέτρησης
Σύστημα μέτρησης περιγράμματος και τραχύτητας γενικής χρήσης με πολλαπλούς αισθητήρες με ενσωματωμένο προφίλόμετρο 0 Σύστημα μέτρησης περιγράμματος και τραχύτητας γενικής χρήσης με πολλαπλούς αισθητήρες με ενσωματωμένο προφίλόμετρο 1 Σύστημα μέτρησης περιγράμματος και τραχύτητας γενικής χρήσης με πολλαπλούς αισθητήρες με ενσωματωμένο προφίλόμετρο 2 Σύστημα μέτρησης περιγράμματος και τραχύτητας γενικής χρήσης με πολλαπλούς αισθητήρες με ενσωματωμένο προφίλόμετρο 3

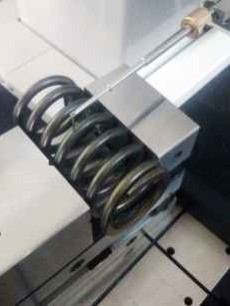

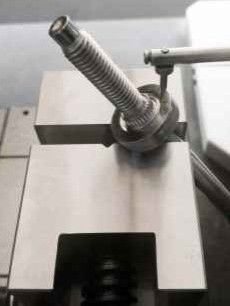

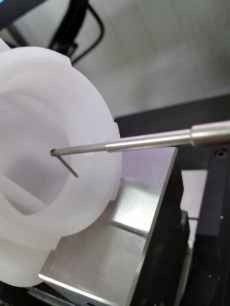

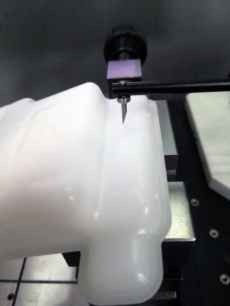

Οι Εφαρμογές Περιλαμβάνουν: Κυλινδρικά δοχεία λαδιού φρένων, Ελατήρια, Βίδες στερέωσης αυτοκινήτων
Τεχνικές Προδιαγραφές
Προδιαγραφή SER1143G-sak
Εύρος Μέτρησης
Άξονας Χ 100mm
Άξονας Ζ 320mm
Άξονας Ζ1 C:±5mm R:±400µm
Ακρίβεια Περιγράμματος
Γραμμική Ακρίβεια Ζ1¹ 0.15% f.s.
Pt ±0.3µm
Γωνία ±2´
Ευθύτητα 0.5µm/100mm
Ακρίβεια Τραχύτητας
Γραμμική Ακρίβεια ±7%
Υπολειπόμενος Θόρυβος ≤0.025µm
Τιμή Επανάληψης 1δ≤3nm
Μήκος Κοπής 0.025, 0.08, 0.25, 0.8, 2.5, 8mm
Μήκος Αξιολόγησης λcX2,3,4,5,6,7
Ταχύτητα Κίνησης
Άξονας Χ 0.1~10mm/s
Άξονας Ζ 0.5-10mm/s
Λειτουργίες Μέτρησης
Προφίλ Γραμμικά στοιχεία, σημεία χαρακτηριστικών, αποστάσεις, παραλληλισμός, ορθογωνιότητα, γωνία, βάθος αυλακιού, πλάτος αυλακιού, ακτίνα, ανάλυση ευθύτητας, ανάλυση κυρτότητας, ανάλυση προφίλ
Τραχύτητα Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Κυματότητα Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Αρχικό Περίγραμμα Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Στοιχεία Συστήματος
Ψηφιακός Αισθητήρας Περιγράμματος Σειράς P
Σύστημα μέτρησης περιγράμματος και τραχύτητας γενικής χρήσης με πολλαπλούς αισθητήρες με ενσωματωμένο προφίλόμετρο 4
  • Ανάλυση: 65536:1 / 262144:1
  • Εύρος: R:±400µm/±600µm, C:±5mm/±7.5mm
  • Γραμμική Ακρίβεια: R:±7%/±4%, C:0.15%/0.07%
  • Υπολειπόμενος Θόρυβος: ≤0.025µm/≤0.02µm
  • Αναφορά Τραχύτητας: Οδηγός, χωρίς οδηγό
  • Αισθητήρας επαγωγής υψηλής ακρίβειας για μέτρηση τραχύτητας και προφίλ με απλή αλλαγή βελόνας
Επιλογές Οδηγού
Σύστημα μέτρησης περιγράμματος και τραχύτητας γενικής χρήσης με πολλαπλούς αισθητήρες με ενσωματωμένο προφίλόμετρο 5
  • Διαδρομή Ράγας: 100-150mm
  • Διάστημα Αριθμών: 0.2~2µm
  • Ευθύτητα Περιγράμματος: 0.5µm/100mm
  • Υπολειπόμενη Τιμή Τραχύτητας: ≤0.02µm
  • Μέγιστη Ταχύτητα Κίνησης: 10mm/s
  • Ελάχιστη Ταχύτητα Μέτρησης: 0.1mm/s
  • Ο τυπικός οδηγός πληροί τις απαιτήσεις ακρίβειας μέτρησης περιγράμματος εξαρτημάτων
Στοιχεία Στήλης
  • Εύρος: 320~420mm / 520~620mm
  • Μέγιστη Ταχύτητα Κίνησης: 10mm/s
  • Ελάχιστη Ταχύτητα Κίνησης: 0.5mm/s
  • Ακρίβεια Τοποθέτησης: 0.01mm
  • Ελαφρύς σχεδιασμός στήλης τύπου πλαισίου για μακροχρόνια σταθερότητα
Στοιχεία Πλατφόρμας
  • Υλικό: Μάρμαρο
  • Προδιαγραφή: 500*800, 500*1000
  • Σχεδιασμός ενός τεμαχίου με συμπαγή δομή για εύκολη συντήρηση
Σχετικά με την UNIMETRO
Χτίζοντας την Επιχείρησή σας με Επαγγελματικές Λύσεις Μετρολογίας
Η UNIMETRO είναι επαγγελματίας κατασκευαστής μετρολογικού εξοπλισμού με πάνω από 10 χρόνια εμπειρίας. Παρέχουμε προϊόντα υψηλής απόδοσης σε λογικές τιμές και καλωσορίζουμε επαγγελματικούς συνεργάτες από παγκόσμιες αγορές.
Οι Υπηρεσίες μας
Η UNIMETRO δεσμεύεται να παρέχει τα καλύτερα μετρολογικά προϊόντα και λύσεις, μαζί με ολοκληρωμένη εξυπηρέτηση μετά την πώληση, συμπεριλαμβανομένης δωρεάν διαδικτυακής υποστήριξης, αναβαθμίσεων λογισμικού και γρήγορων χρόνων απόκρισης.
Παγκόσμια Αγορά
Καλωσορίζουμε εμπόρους και διανομείς παγκοσμίως και παρέχουμε πλήρη εμπορική και τεχνική υποστήριξη. Η UNIMETRO παραδίδει σταθερά προϊόντα με την καλύτερη σχέση τιμής-απόδοσης και ανώτερη εξυπηρέτηση.
OEM και Προσαρμοσμένες Λύσεις
Η UNIMETRO προσφέρει υπηρεσίες OEM για διανομείς και αναπτύσσει προσαρμοσμένες λύσεις μέτρησης μέσω της επαγγελματικής τεχνικής μας ομάδας. Συμβουλευτείτε τους μηχανικούς μας για εξειδικευμένες απαιτήσεις.
Πληροφορίες Εταιρείας
Σύστημα μέτρησης περιγράμματος και τραχύτητας γενικής χρήσης με πολλαπλούς αισθητήρες με ενσωματωμένο προφίλόμετρο 6 Σύστημα μέτρησης περιγράμματος και τραχύτητας γενικής χρήσης με πολλαπλούς αισθητήρες με ενσωματωμένο προφίλόμετρο 7 Σύστημα μέτρησης περιγράμματος και τραχύτητας γενικής χρήσης με πολλαπλούς αισθητήρες με ενσωματωμένο προφίλόμετρο 8 Σύστημα μέτρησης περιγράμματος και τραχύτητας γενικής χρήσης με πολλαπλούς αισθητήρες με ενσωματωμένο προφίλόμετρο 9
Οι Πελάτες & Αντιπρόσωποί μας
Σύστημα μέτρησης περιγράμματος και τραχύτητας γενικής χρήσης με πολλαπλούς αισθητήρες με ενσωματωμένο προφίλόμετρο 10 Σύστημα μέτρησης περιγράμματος και τραχύτητας γενικής χρήσης με πολλαπλούς αισθητήρες με ενσωματωμένο προφίλόμετρο 11
Συχνές Ερωτήσεις
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Ε2: Τι κατασκευάζει κυρίως η εταιρεία σας;
Α2: Ειδικευόμαστε σε Μηχανές Μέτρησης Όρασης, Μηχανές Μέτρησης Συντεταγμένων, εξαρτήματα CMM & VMM και σχετικό μετρολογικό εξοπλισμό.
Ε3: Πώς να Επιλέξετε την Κατάλληλη Προδιαγραφή;
Α3: Η επαγγελματική μας ομάδα θα προτείνει κατάλληλες προδιαγραφές με βάση την ποικιλία των προϊόντων σας και τις απαιτήσεις μέτρησης.
Ε4: Δέχεστε προσαρμοσμένη υπηρεσία;
Α4: Ναι, παρέχουμε τόσο τυποποιημένα μηχανήματα όσο και προσαρμοσμένες λύσεις προσαρμοσμένες στις ανάγκες των πελατών.
Ε5: Ποια είναι η περίοδος εγγύησής σας;
Α5: Τα προϊόντα μας συνοδεύονται από εγγύηση 1 έτους. Έχουμε ενισχύσει την ανθεκτικότητα στα εύθραυστα μέρη για να διασφαλίσουμε την αξιοπιστία του προϊόντος.
