Σύστημα Ψηφιακής Μέτρησης Περιγράμματος Υψηλής Ακρίβειας για Γρανάζια, Τροχαλίες και Βίδες
Σύστημα Μέτρησης Περιγράμματος Τραχύτητας Επιφάνειας
Τα μετρήσιμα στοιχεία όλων των επιφανειών περιλαμβάνουν μέγεθος, σχήμα, τραχύτητα και κυμάτωση. Πολλά εξαρτήματα υψηλής προβολής απαιτούν ανάλυση όλων αυτών των στοιχείων:
- Διαστάσεις: Λειτουργικά σχήματα επιφάνειας που ορίζονται από τη γραμμική σχέση μεταξύ ακτίνας, γωνίας, απόστασης και χαρακτηριστικών
- Σχήμα: Απόκλιση από το στόχο σχήμα της επιφάνειας (επίπεδο, σφαίρα, κώνος, κ.λπ.), που συνήθως προκαλείται από σφάλμα μηχανής
- Τραχύτητα: Προκαλείται από παράγοντες όπως εργαλεία κοπής ή διαδικασίες μηχανουργικής κατεργασίας
- Κυμάτωση: Μη ιδανική επίδραση μηχανής που προκαλείται από δονήσεις, ανεπαρκή ακαμψία ή άλλους ασταθείς παράγοντες στη διαδικασία
Χαρακτηριστικά Σειράς SP2000
Καλύτερη ισορροπία απόδοσης και κόστους με ανώτερη αναλογία τιμής/απόδοσης
- Ψηφιακός αισθητήρας περιγράμματος υψηλής ακρίβειας
- Μέτρηση περιγράμματος μεγάλης κλίμακας υψηλής ακρίβειας και μέτρηση μικρο-προφίλ
- Η UNIMETRO χρησιμοποιεί καινοτόμα έναν νέο ψηφιακό αισθητήρα που προσφέρει έως και πέντε φορές καλύτερη γραμμική ακρίβεια από τους παραδοσιακούς ψηφιακούς αισθητήρες κωδικοποιητή
- Δυνατότητα 10x για μέτρηση μικρών περιγραμμάτων, ενώ πληροί τις απαιτήσεις μέτρησης μεγάλης κλίμακας
- Τυπικές εφαρμογές περιλαμβάνουν ρουλεμάν βαθιάς αυλάκωσης, κωνικά ρουλεμάν και αυλακώσεις βιδών για μέτρηση τιμής R, απόκλισης διαμόρφωσης και τιμής Pt
Εφαρμογές Μέτρησης

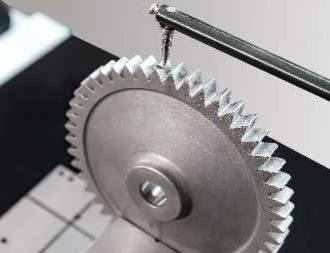

Γρανάζι

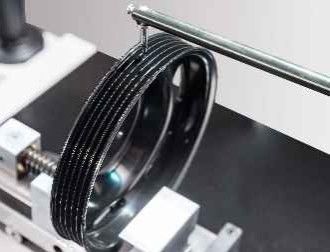

Τροχαλία

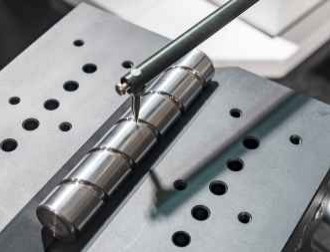

Βίδα

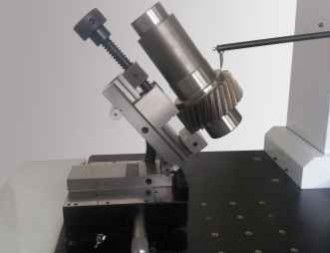

Ελικοειδές Γρανάζι
Τεχνικές Προδιαγραφές
| Προδιαγραφή |
SP2012G-tdo |
| Εύρος Μέτρησης |
|
| Άξονας X |
120mm |
| Άξονας Z |
420mm |
| Άξονας Z1 |
±12.5mm |
| Ακρίβεια |
|
| Γραμμική ακρίβεια Z1 |
±(0.8+|0.15H|)μm |
| Τόξο |
±(1.5+R/12)μm |
| Γωνία |
±1′ |
| Ευθύτητα |
0.5μm/100mm |
| Ταχύτητα Οδήγησης |
|
| Άξονας X |
0.05~20mm/s |
| Άξονας Z |
0.2~20mm/s |
Λειτουργίες Μέτρησης
Ανάλυση προφίλ που περιλαμβάνει γραμμικά στοιχεία διαφόρων επιφανειών εργασίας, χαρακτηριστικά σημείων, μετρήσεις απόστασης μεταξύ σημείων και γραμμών, ανάλυση θέσης στοιχείων, συμπεριλαμβανομένης της απόστασης, παραλληλισμού, ορθογωνιότητας, γωνίας, βάθους αυλάκωσης, πλάτους αυλάκωσης, ακτίνας. Δυνατότητα ανάλυσης ευθύτητας, ανάλυσης κυρτότητας και ολοκληρωμένης ανάλυσης προφίλ.
Στοιχεία Συστήματος
Αισθητήρας: Ψηφιακός Αισθητήρας Προφίλ Χαμηλού Θορύβου Σειράς PHP
- Ανάλυση: 0.02-0.1μm
- Εύρος: ±7.5-±30μm
- Γραμμική Ακρίβεια: ±(0.7+|0.05H|)μm
- Δύναμη Μέτρησης: 0.7kg
- Πολύ χαμηλός θόρυβος όγκου για μέτρηση μικρο-προφίλ σε μεγάλο εύρος με εξαιρετική γραμμικότητα
Οδηγός: Οδηγός Χαμηλού Θορύβου DSH / Κεραμικός Οδηγός Χαμηλού Θορύβου DCH
- Διαδρομή ράγας: 100-150mm/180~220mm
- Διάστημα αριθμών: 0.05~2μm/0.05~5μm
- Ευθύτητα περιγράμματος: 0.3μm/100mm
- Υπόλοιπο τραχύτητας: ≤0.005μm
- Μέγιστη ταχύτητα κίνησης: 20mm/s
- Ελάχιστη ταχύτητα μέτρησης: 0.1mm/s
- Ο ενεργοποιητής χαμηλού θορύβου πληροί τις απαιτήσεις ακρίβειας μέτρησης προφίλ για τυπικά εξαρτήματα
Μέλος Στήλης: Στήλη Υψηλής Ταχύτητας CNF / Μακριά Στήλη Υψηλής Ταχύτητας CNFL
- Εύρος: 320~420mm / 520~620mm
- Μέγιστη ταχύτητα κίνησης: 20mm/s
- Ελάχιστη ταχύτητα κίνησης: 0.2mm/s
- Ακρίβεια τοποθέτησης: 0.005mm
- Στήλη υψηλής ταχύτητας με σχεδιασμό πλαισίου, μακροχρόνια μη παραμορφώσιμη κατασκευή
Στοιχεία Πλατφόρμας: Ενσωματωμένο Εργονομικό Τραπέζι Μηχανής MPE
- Υλικό: Μάρμαρο
- Προδιαγραφή: 500*800, 500*1000
- Ενσωματωμένος σχεδιασμός με συμπαγή δομή για βολική συντήρηση
- Ο εργονομικός σχεδιασμός μειώνει την κόπωση του χειριστή
Συχνές Ερωτήσεις
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Ε2: Τι παράγει κυρίως η εταιρεία σας;
Α2: Κατασκευάζουμε κυρίως Μηχανές Μέτρησης Όρασης, Μηχανές Μέτρησης Συντεταγμένων, εξαρτήματα CMM & VMM και σχετικό εξοπλισμό.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Α3: Η επαγγελματική μας ομάδα θα σας προτείνει κατάλληλα όργανα μέτρησης με βάση την ποικιλία και τις απαιτήσεις μεγέθους του προϊόντος σας.
Ε4: Δέχεστε προσαρμοσμένη υπηρεσία;
Α4: Ναι, παρέχουμε τόσο τυποποιημένα μηχανήματα όσο και προσαρμοσμένες λύσεις προσαρμοσμένες στις ανάγκες των πελατών.
Ε5: Ποια είναι η περίοδος εγγύησής σας;
Α5: Η περίοδος εγγύησης του προϊόντος μας είναι 1 έτος. Έχουμε βελτιώσει τα εύθραυστα μέρη για βελτιωμένη σταθερότητα και ποιότητα του προϊόντος.
