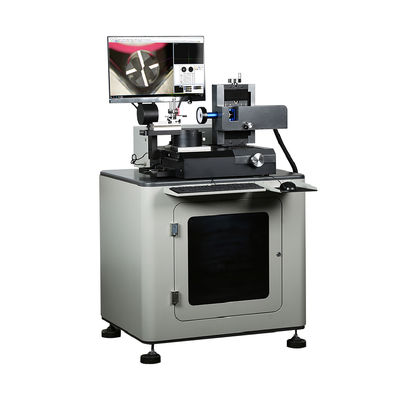

Σύστημα επιθεώρησης εργαλείων κοπής με εύρος μέτρησης 80mm X, 60mm Y Travel και 60mm Z

Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
Βασικές πληροφορίες
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: UNIMETRO
Αριθμό μοντέλου: Ranger 600
Ποσότητα παραγγελίας min: 1
Τιμή: $15,600-22,000
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Ταξίδι με άξονα Χ: 80 χλστ Ταξίδι στον άξονα Υ: 60 χιλιοστά
Εύρος άξονα Z: 60 χιλιοστά Μέγιστη διάμετρο εργαλείου: 50 χλστ
Μέγιστο μήκος εργαλείου: 300 χλστ Απόσταση εργασίας: 90 χλστ
Μεγέθυνση φακού: 0,7-4,5x Ανάλυση κάμερας: 2m pixel HD (5Μ προαιρετικά)
Ανάλυση γραμμικής κλίμακας: 0.0001mm Φάσμα μεγέθυνσης: 12.6x ~ 79.2x (25.2x ~ 158.4x προαιρετικά)
Οπτικό πεδίο: 27*20mm ~ 4.3*3.3mm (13.5*10mm ~ 2.3*1.6mm προαιρετικά) Ακρίβεια μέτρησης: X ~ y, (2.5+l/100) μm
Σύστημα PC: All-in-one, Windows 10, 24 "LCD Τύπος φωτισμού: Φως LED LED 8 τμήματος, φως περιγράμματος, βοηθητικό φως
Σχήμα εισαγωγής: Αρχεία DXF Μορφή εξόδου: Excel, dxf
Επισημαίνω:

80mm X Axis Travel Tool Inspection System

,

60mm Y Axis Travel Cutting Tool Measuring Machine

,

60mm Z Axis Measuring Range VMM

Περιγραφή προϊόντων

Σύστημα επιθεώρησης εργαλείου άλεσης εργαλείο VMM

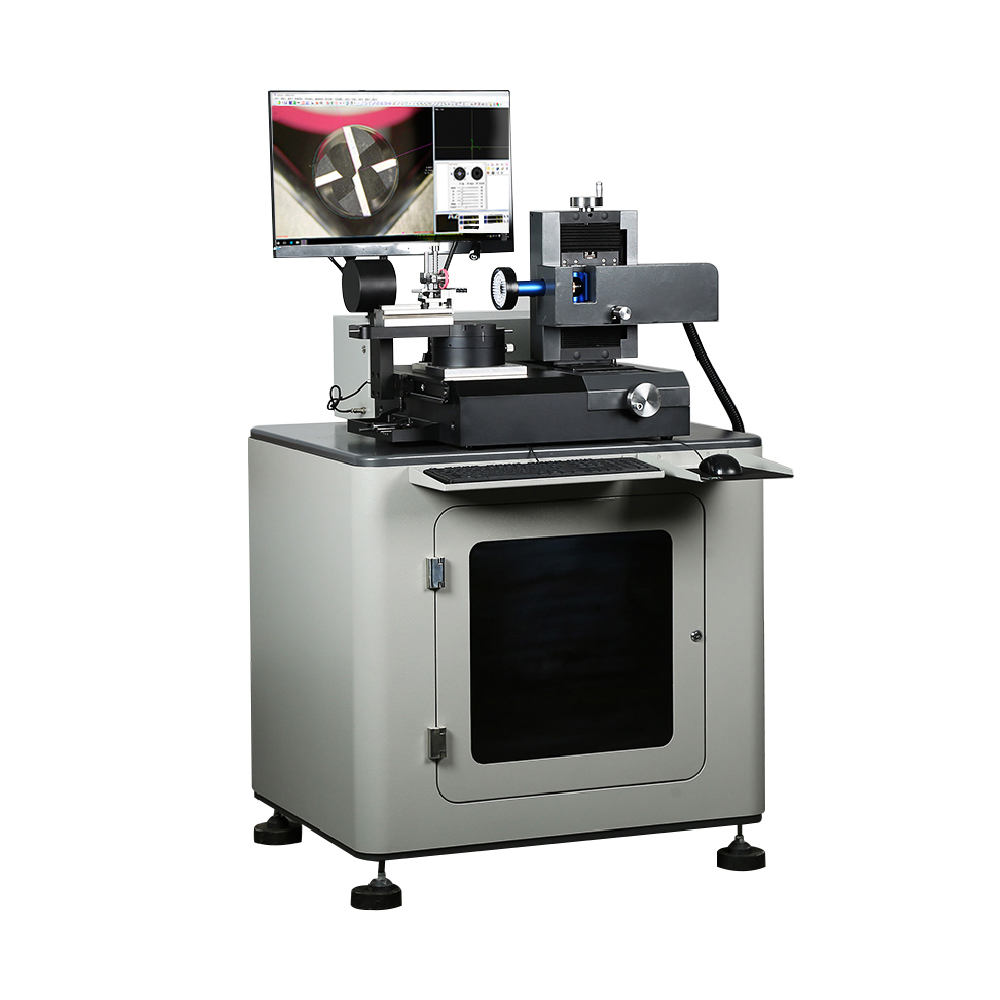

Milling Tool Inspection System Close-up of inspection system
Εφαρμογή του προϊόντος
Το σύστημα ελέγχου εργαλείων UNIMETRO RANGER600 είναι μια παγκόσμια μηχανή μέτρησης για τρυπάνι, φρεζαρίστρες και αντηλιακό με ευέλικτο σύστημα φωτισμού.Χάρη στο συμπαγές σχεδιασμό και την μεγάλη σταθερότητα, το RANGER600 μπορεί να χρησιμοποιηθεί στο μετρολογικό δωμάτιο, να υποβάλλεται σε επιθεώρηση ή απευθείας στην παραγωγή.
Το RANGER600 είναι το ιδανικό όργανο για όλα τα είδη εργαλείων κοπής μετάλλων.Από τον ταχύ έλεγχο των ενιαίων κριτηρίων μέχρι τον πλήρη έλεγχο των ειδικών γεωμετρικών εργαλείωνΟι χρήστες μπορούν εύκολα να επιτύχουν μια διαδικασία μέτρησης PUT-MEASURE-ANALYSE με το RANGER600.

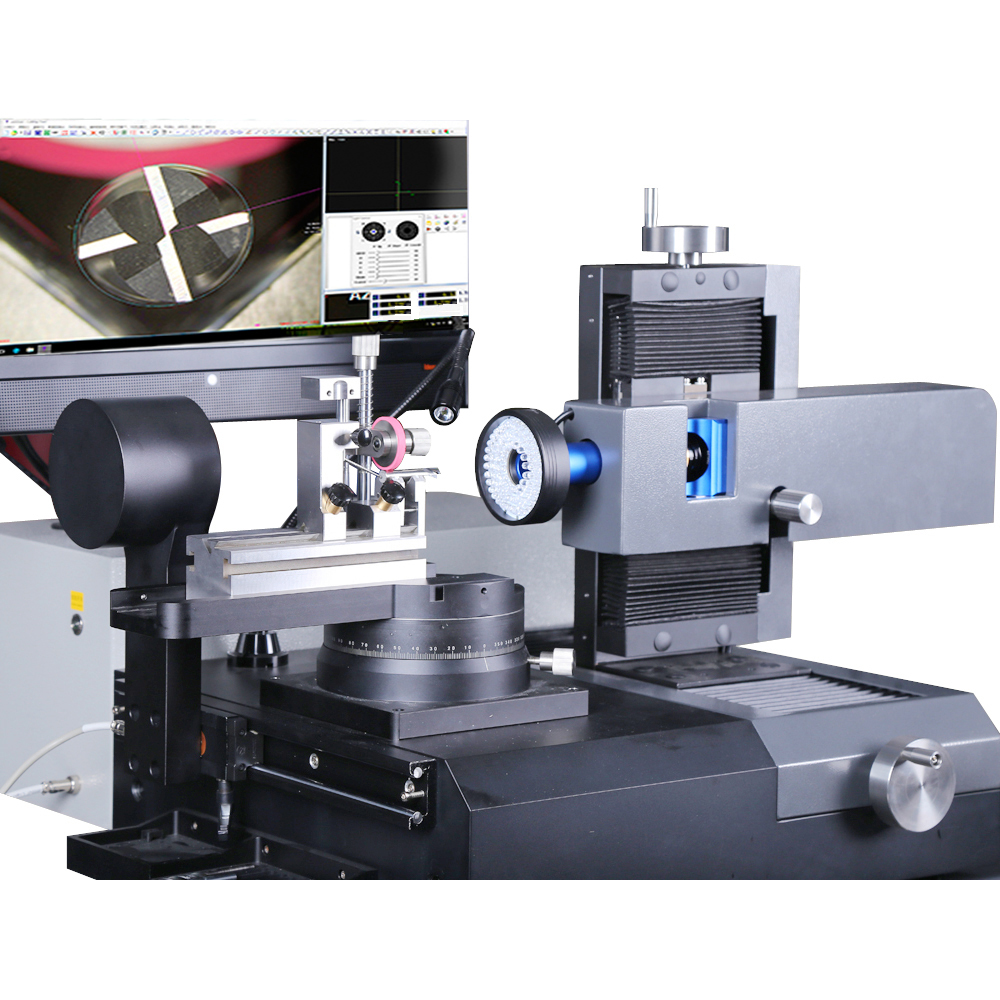

RANGER600 in operation System interface
Τεχνικές παραμέτρους
Ταξιδεύσεις στον άξονα Χ 80 χιλιοστά
Άξονας Y Ταξίδι 60 χιλιοστά
Πεδίο μέτρησης άξονα Z 60 χιλιοστά
Μέγιστη διάμετρος εργαλείου 50 χιλιοστά
Μέγιστο μήκος εργαλείου 300 χιλιοστά
Απόσταση εργασίας 90 χιλιοστά
Δακτυλίδια 0.7-4.5X τρυπημένος φακός ζουμ
Κάμερα Κάμερα 2M pixel HD/5M pixel HD κάμερα (προαιρετική)
Λεπτομετρική ανάλυση 0.0001mm
Μεγέθυνση 12.6X~79.2X/25.2X~158.4X (προαιρετικό)
Το οπτικό πεδίο 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (προαιρετικό)
Ακριβότητα μέτρησης X~Y,(2,5+L/100) μm, L είναι το μετρούμενο μήκος
ΕΠ Σύστημα PC ALL-IN-ONE, λειτουργικό σύστημα Windows 10, με οθόνη LCD 24"
Φωτισμός 8 τμήματα LED δακτυλίδι φωτισμού, φωτισμός διαγράμματος και ευέλικτο βοηθητικό φως, όλα ελεγχόμενα από λογισμικό και προγραμματισμένα
Φόρμα εισαγωγής Αρχεία DXF
Φόρμα εξόδου EXCEL,DXF
System components
Προηγμένα χαρακτηριστικά σχεδιασμού
  • Εργονομικός σχεδιασμός και σταθερή κατασκευή
  • Συνδυασμός λήψης και προβολής εικόνας HD με προαιρετικό επίπεδο μεγέθυνσης μικροσκοπίου

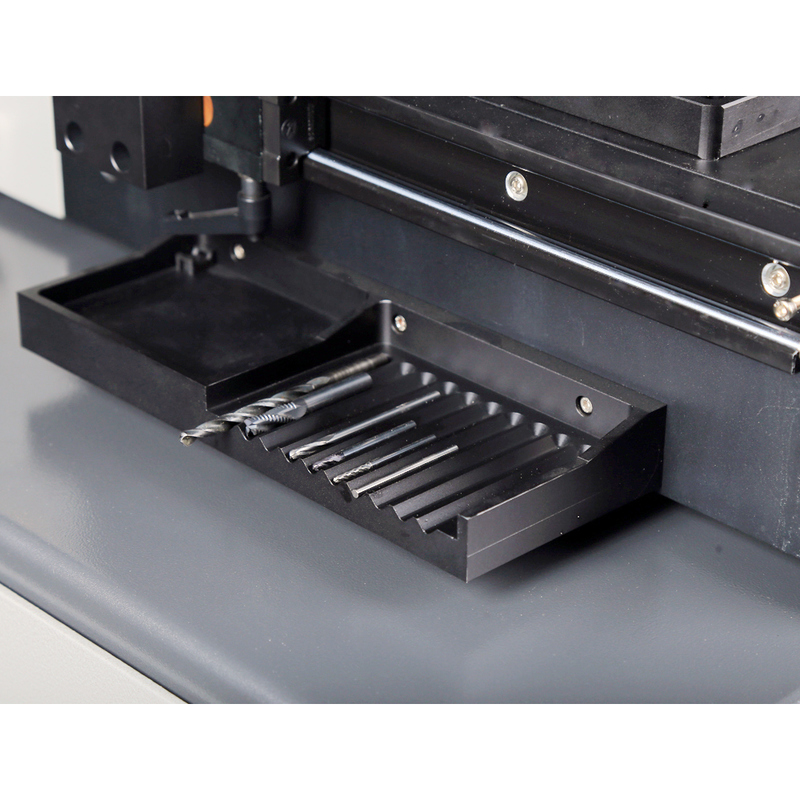

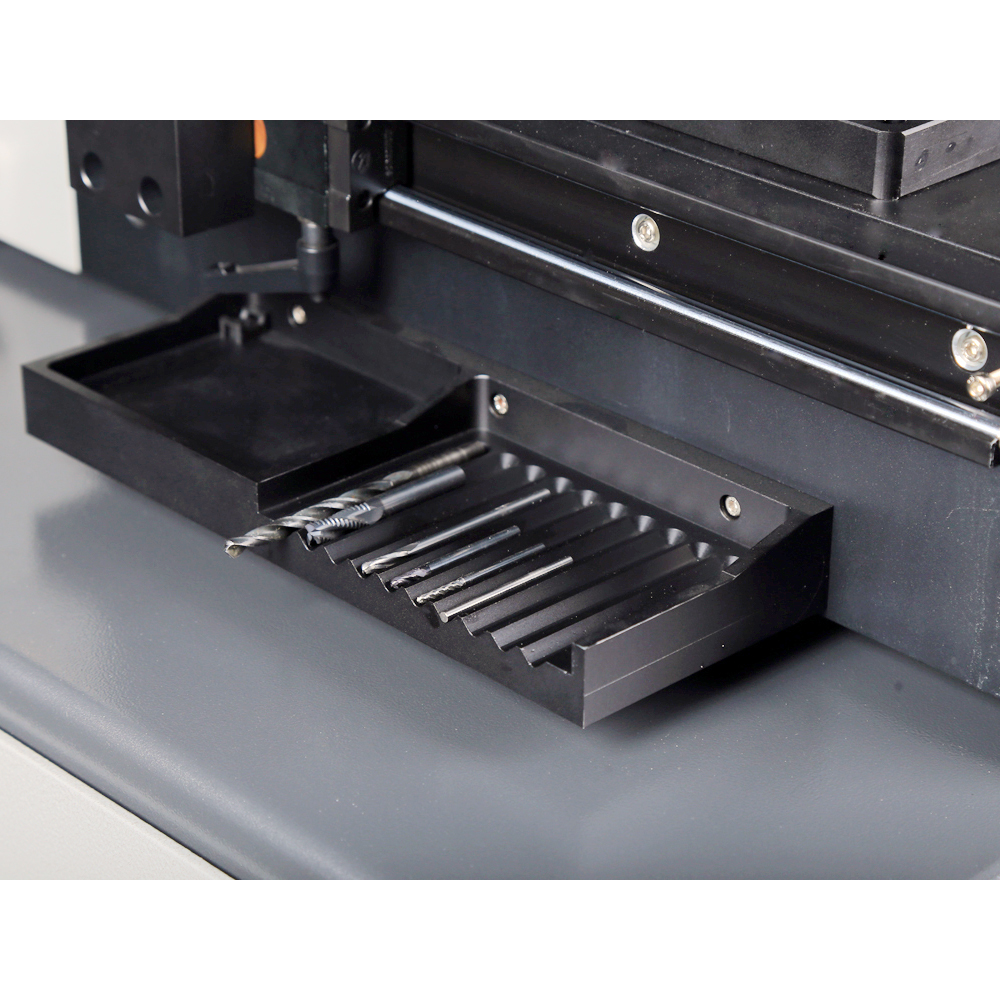

  • Σταθερό και ακριβές V μπλοκ για εύκολη κράτηση και ευθυγράμμιση εργαλείων
  • Μηχανικές σταθερές γωνίες μέτρησης 0 μοίρες και 90 μοίρες διαθέσιμες στο περιστρεφόμενο στάδιο
  • Επικαιροποιητής υψηλής ακρίβειας ενσωματωμένος στο περιστρεφόμενο τραπέζι για ακριβή τοποθέτηση γωνίας

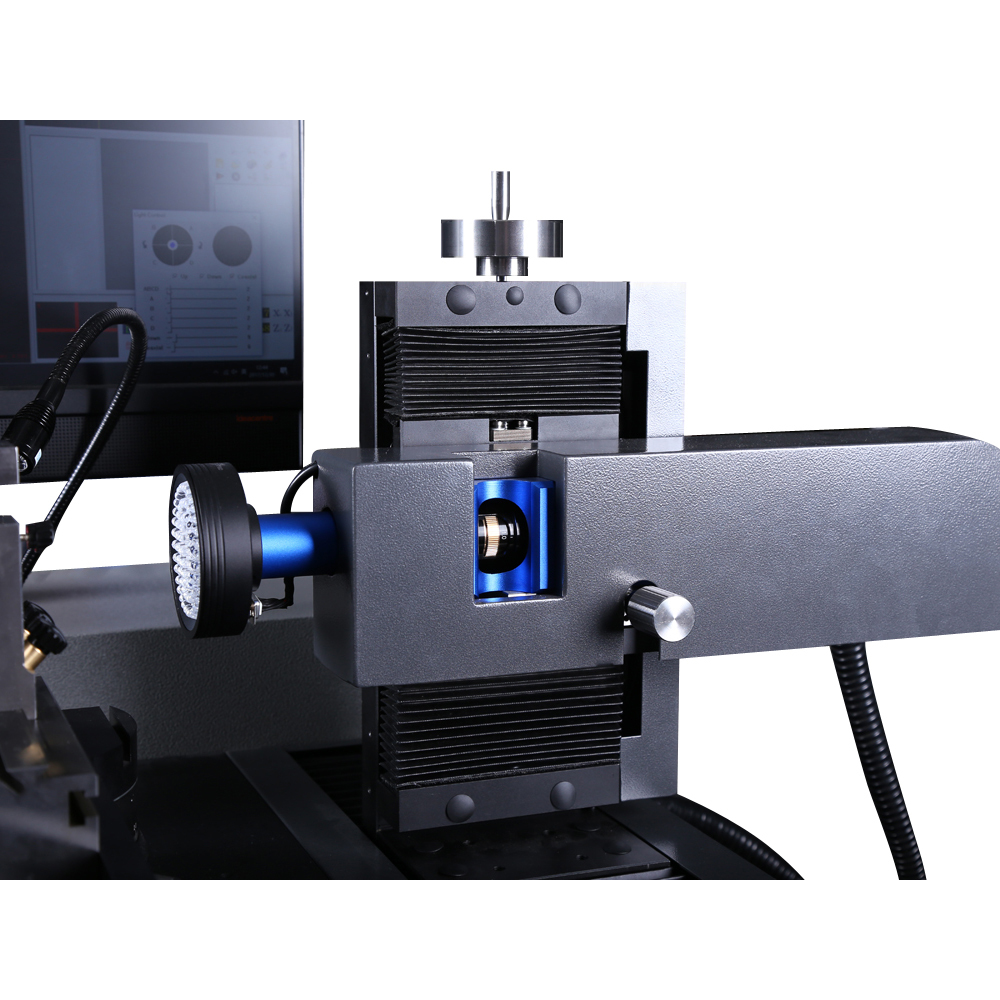

  • Πολλαπλής διατομής προγραμματιζόμενο φως δακτυλίου LED για φωτισμό επιφάνειας
  • Λογισμικό μέτρησης SMARTOOL με ειδικές λειτουργίες για εργαλεία κοπής
  • Αυτόματη ανίχνευση άκρων και γρήγορη μέτρηση γωνίας με δίκτυο
  • Διαθέσιμες λειτουργίες σύγκρισης στοιχείων CAD
  • Τα αποτελέσματα μετρήσεων γρήγορη έξοδος σε αρχείο έκθεσης Excel ή αρχείο CAD
  • Σύστημα PC ALL-IN-ONE για βελτιωμένη σταθερότητα
Multiple angle measurement
Ικανότητες μετρήσεων πολλαπλών γωνιών

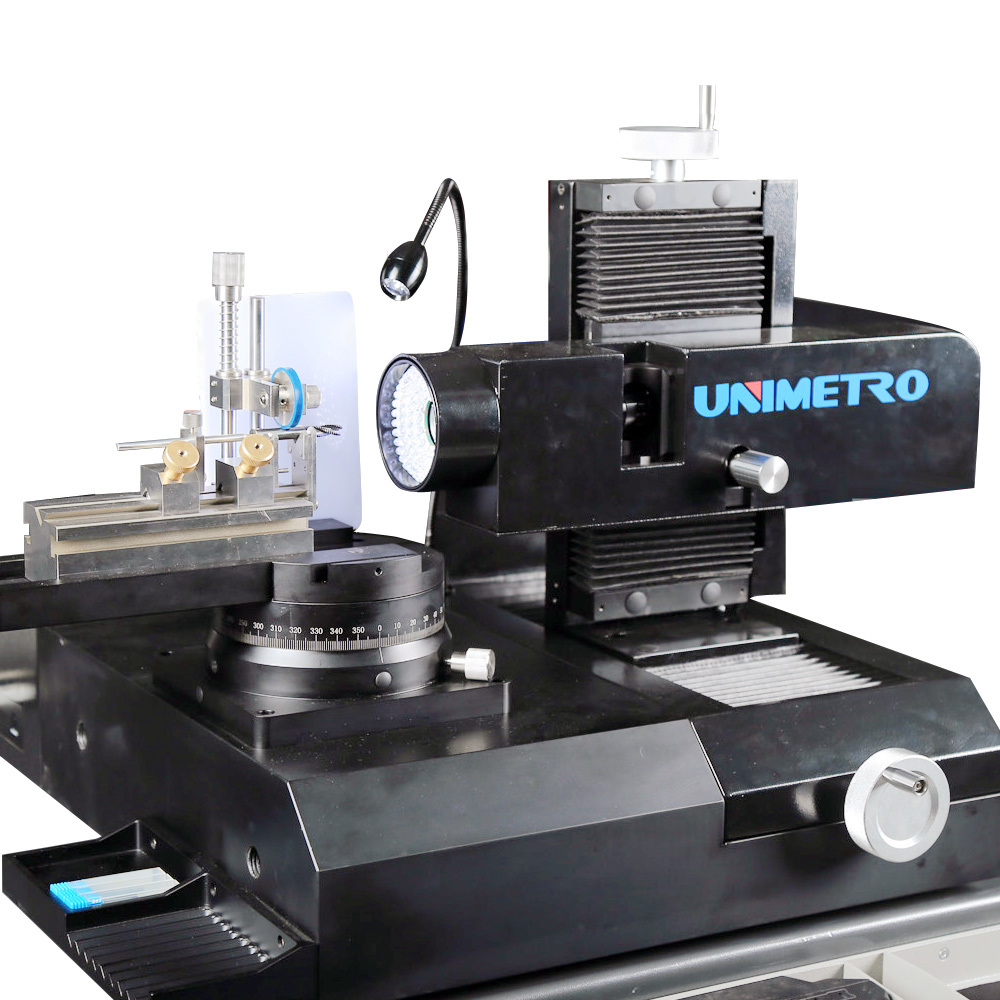

Η περιστρεφόμενη πίνακα του RANGER600 προσφέρει δύο μηχανικές σταθερές γωνίες (0° και 90°) για γρήγορη και ακριβή τοποθέτηση γωνίας εργαλείου κατά τη διάρκεια της μέτρησης.Τελικός άξονας εργαλείου - ΚέντροΗ θέση 90° είναι κατάλληλη για τη μέτρηση της γωνίας Helix, της γωνίας Axial Front, της πρώτης πίσω γωνίας, της δεύτερης πίσω γωνίας και της γωνίας tilt edge.
Για άλλες απαιτήσεις γωνίας, οι χρήστες μπορούν να χρησιμοποιήσουν τον ακριβή κωδικοποιητή που ενσωματώνεται στον περιστρεφόμενο πίνακα, με τις ενδείξεις γωνίας να εμφανίζονται στο λογισμικό.
0 degree measurement 90 degree measurement
Σύστημα φωτισμού

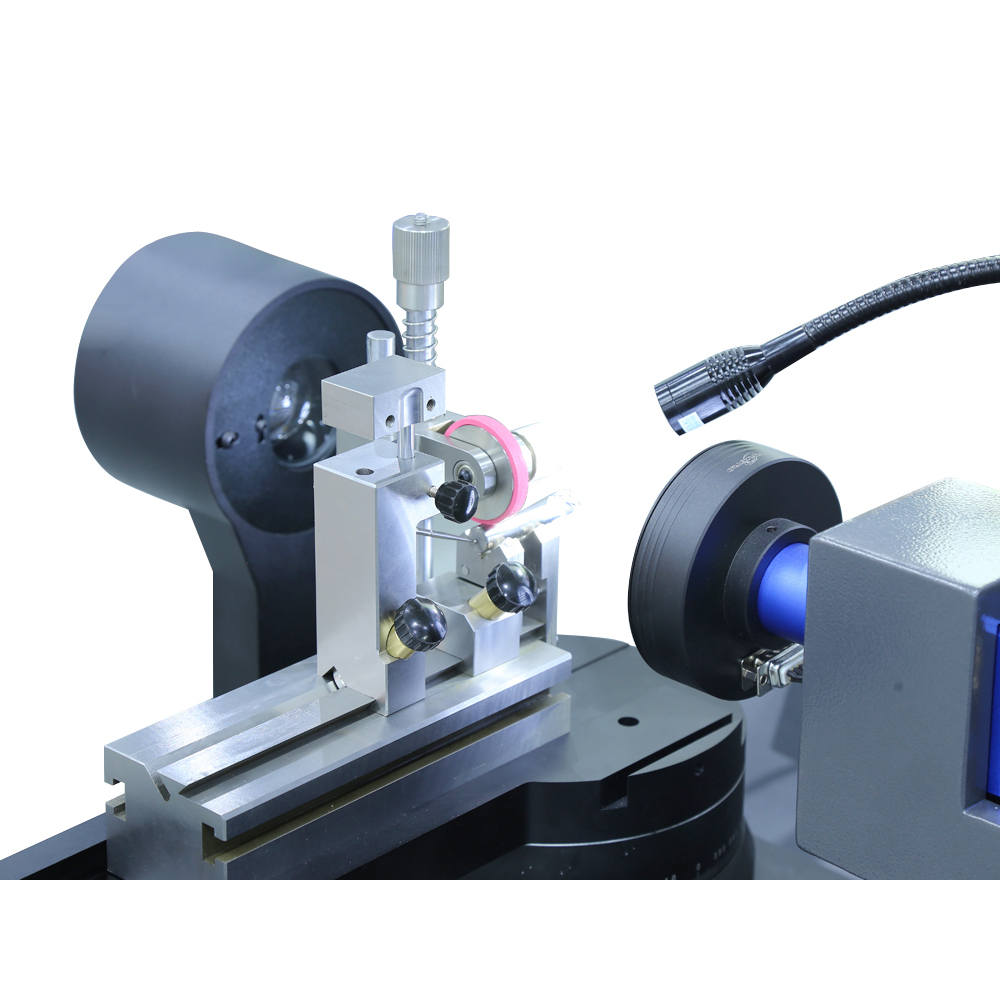

Το σύστημα περιλαμβάνει ένα μειωτό επιπλέον φως σε ένα ευέλικτο χέρι για την τοπική βελτίωση της εικόνας,και μια παράλληλη μοίρα φωτεινής διαδρομής με LED φωτεινή μονάδα που κινείται κατά μήκος του άξονα X για να παρέχει βέλτιστη απεικόνιση για τη μέτρηση του διαγράμματος του εργαλείου.
Flexible auxiliary light Contour light module
Λογισμικό μέτρησης SMARTOOL
Το λογισμικό μέτρησης εργαλείων κοπής SMARTOOL αναπτύσσεται με βάση υψηλής ακρίβειας οπτική και ψηφιακή τεχνολογία μέτρησης,προσφέροντας διαισθητική λειτουργία και πολυάριθμους αλγόριθμους μέτρησης ειδικά για εργαλεία που κατασκευάζονται ή οξύνονται στην επιχείρηση άλεσης.
Software interface
Βασικά χαρακτηριστικά λογισμικού
  • Εμφάνιση εικόνας υψηλής ανάλυσης με γραφική διεπαφή λειτουργίας
  • Δυναμική προβολή καμπύλης σε πραγματικό χρόνο για ανάλυση άκρων
  • Μέτρηση ταχείας γωνίας με ελεύθερα περιστρεφόμενο δίκτυο
  • Λειτουργία σύγκρισης CAD για την αξιολόγηση της γεωμετρίας εργαλείου
Real-time curve view Angle measurement with reticle
Για την UNIMETRO
Η UNIMETRO είναι επαγγελματίας κατασκευαστής εξοπλισμού μετρολογίας με πάνω από 10 χρόνια εμπειρίας, προσφέροντας προϊόντα υψηλής απόδοσης σε λογικές τιμές.Ειδικευόμαστε σε μεσαίου και υψηλού επιπέδου προϊόντα μετρολογίας., παρέχοντας ολοκληρωμένες λύσεις μέτρησης υψηλής ακρίβειας για τους πελάτες.
UNIMETRO facility
Οι Ικανότητες μας
  • Ολική γραμμή παραγωγής, συμπεριλαμβανομένων των βασικών εξαρτημάτων για την οπτική μετρολογία
  • Ειδική ομάδα που προσφέρει ευέλικτες λύσεις μέτρησης
  • Ανεξάρτητη ανάπτυξη προϊόντος με σταθερό, ενοποιημένο σχέδιο
  • Μηχανική υποστήριξη με τα τελευταία συστήματα σχεδιασμού και 24ωρη ανταπόκριση
Production line
