Αρχική Σελίδα > Προϊόντα> Σύστημα επιθεώρησης εργαλείων> Μηχανή μέτρησης όρασης για την επιθεώρηση εργαλείων με εύρος μέτρησης 80×60×60mm, λιακή ανάλυση κλίμακας 0,0001mm και ικανότητα εισόδου DXF

Μηχανή μέτρησης όρασης για την επιθεώρηση εργαλείων με εύρος μέτρησης 80×60×60mm, λιακή ανάλυση κλίμακας 0,0001mm και ικανότητα εισόδου DXF

Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Βασικές πληροφορίες
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: UNIMETRO
Αριθμό μοντέλου: Ranger 600
Ποσότητα παραγγελίας min: 1
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Εύρος μέτρησης: 80*60*60mm Μέγιστη διάμετρο εργαλείου: 50 χλστ
Μέγιστο μήκος εργαλείου: 300 χλστ Απόσταση εργασίας: 90 χλστ
Σύστημα φακών: 0.7x ~ 4.5x φακός ζουμ Ανάλυση γραμμικής κλίμακας: 0.0001mm
Μορφή αρχείου εισαγωγής: Αρχείο dxf Μορφή αρχείου εξόδου: Excel, dxf
Ταξίδι με άξονα Χ: 80 χλστ Ταξίδι στον άξονα Υ: 60 χιλιοστά
Εύρος άξονα Z: 60 χιλιοστά Ανάλυση κάμερας: Κάμερα HD 2M Pixel HD/5m Pixel HD (προαιρετική)
Φάσμα μεγέθυνσης: 12.6x ~ 79.2x/25.2x ~ 158.4x (προαιρετικό) Οπτικό πεδίο: 27*20mm ~ 4.3*3.3mm/13.5*10mm ~ 2.3*1.6mm (προαιρετικό)
Ακρίβεια μέτρησης: X ~ y, (2.5+l/100) μm, l είναι το μετρούμενο μήκος
Επισημαίνω:

80*60*60mm Measurement Range Tool Inspection System

,

0.0001mm Linear Scale Resolution Vision Measuring Machine

,

DXF File Input Cutting Tools Measuring System

Περιγραφή προϊόντων

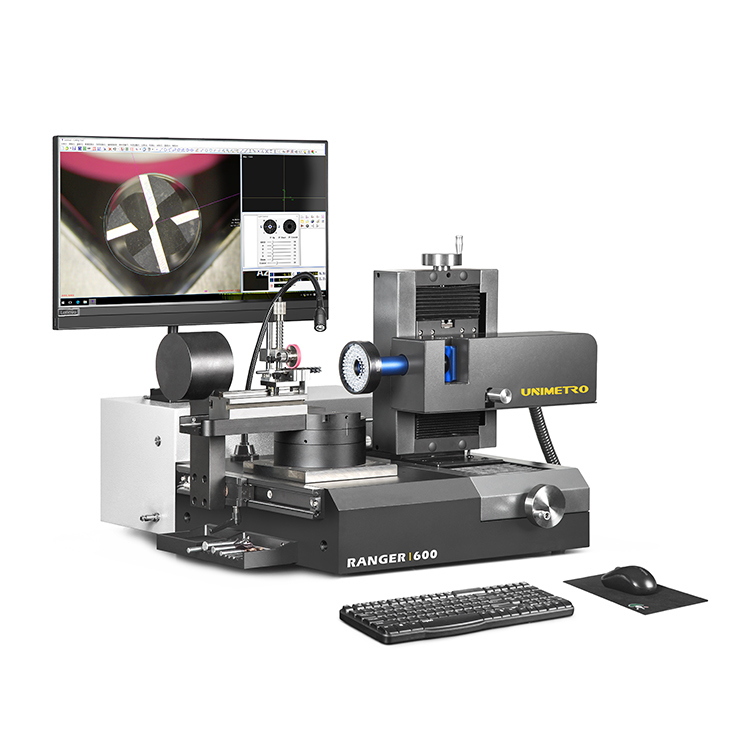

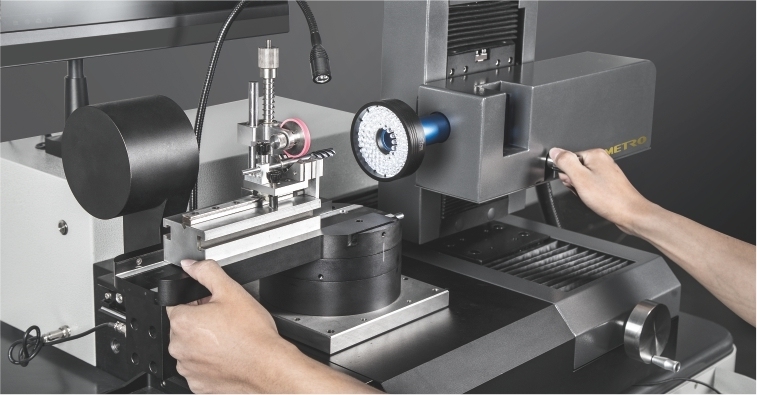

Σύστημα μέτρησης βίντεο UNIMETRO RANGER600 Tool

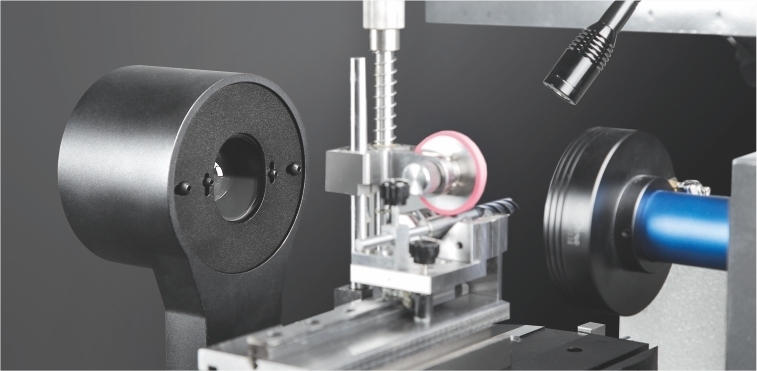

UNIMETRO RANGER600 Tool Inspection System Close-up of tool measurement System interface display
Εφαρμογή προϊόντος
Το σύστημα επιθεώρησης εργαλείων UNIMETRO RANGER600 είναι ένα μηχάνημα μέτρησης γενικής χρήσης για τρυπάνια, φρέζες και πάγκους με ευέλικτο σύστημα φωτισμού. Ο συμπαγής σχεδιασμός και η σταθερότητά του το καθιστούν κατάλληλο για αίθουσες μετρολογίας, για επιθεώρηση ή για άμεση χρήση στην παραγωγή. Διαμορφωμένο με το λογισμικό γενικής μέτρησης SMARTOOL, παρέχει ολοκληρωμένο έλεγχο των ειδικών γεωμετριών του εργαλείου μέσω μιας απλής διαδικασίας PUT-MEASURE-ANALYSE.
Προηγμένα χαρακτηριστικά σχεδίασης

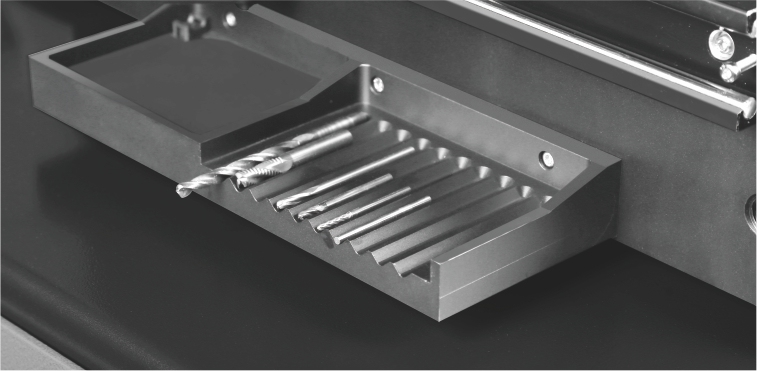

  • Εργονομικός σχεδιασμός με στιβαρή κατασκευή
  • Λήψη εικόνας HD με προαιρετική μεγέθυνση μικροσκοπίου
  • Σταθερό V-block για ασφαλές κράτημα και ευθυγράμμιση του εργαλείου
  • Μηχανικά σταθερές γωνίες μέτρησης στις 0° και 90°
  • Ενσωματωμένος κωδικοποιητής υψηλής ακρίβειας για ακριβή θέση γωνίας

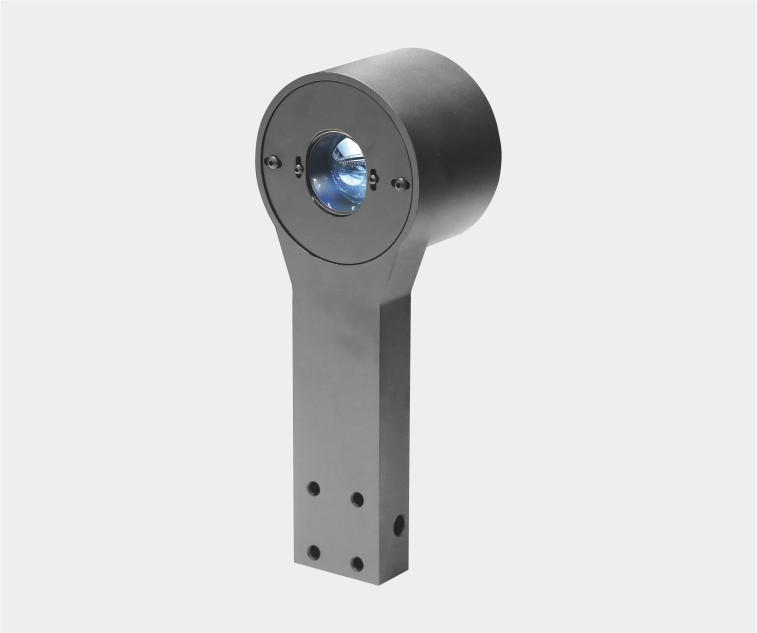

  • Προγραμματιζόμενο δακτυλιοειδή LED με περίγραμμα και βοηθητικό φωτισμό
  • Λογισμικό SMARTOOL με αυτόματη ανίχνευση άκρων και σύγκριση CAD
  • Δυνατότητα εξόδου αρχείων Excel και CAD
  • Σύστημα υπολογιστή all-in-one για βελτιωμένη σταθερότητα
System overview Measurement interface Tool measurement example
Δυνατότητες μέτρησης πολλαπλών γωνιών
Το περιστροφικό τραπέζι προσφέρει μηχανικές σταθερές γωνίες σε θέσεις 0° και 90°. Η θέση 0° μετρά τα άκρα του εργαλείου, τους κεντρικούς άξονες και τις μπροστινές γωνίες, ενώ η θέση 90° μετρά τις γωνίες έλικας, τις αξονικές εμπρός γωνίες και τις πίσω γωνίες. Ο ενσωματωμένος κωδικοποιητής παρέχει ακριβή θέση γωνίας για οποιαδήποτε απαιτούμενη μέτρηση.
Θέση 0°
0 degree measurement
Θέση 45°
45 degree measurement
Θέση 90°
90 degree measurement
Τεχνικές Προδιαγραφές
Παράμετρος Αξία
Ταξίδι με άξονα Χ 80 χλστ
Ταξίδι άξονα Υ 60 χιλιοστά
Εύρος μέτρησης άξονα Z 60 χιλιοστά
Μέγιστη διάμετρος εργαλείου 50 χλστ
Μέγιστο μήκος εργαλείου 300 χλστ
Απόσταση εργασίας 90 χλστ
Φακός 0,7-4,5X βαθουλωμένος φακός ζουμ
Κάμερα Κάμερα HD 2M pixel/Κάμερα HD 5M pixel (Προαιρετικό)
Ανάλυση γραμμικής κλίμακας 0,0001 χλστ
Μεγέθυνση 12,6X~79,2X/25,2X~158,4X (Προαιρετικό)
Οπτικό πεδίο 27*20mm~4,3*3,3mm/13,5*10mm~2,3*1,6mm (Προαιρετικό)
Ακρίβεια μέτρησης X~Y, (2,5+L/100)µm (το L είναι το μετρούμενο μήκος)
Η/Υ Σύστημα υπολογιστή ALL-IN-ONE, Windows 10 OS, οθόνη LCD 24 ιντσών
Φωτισμός Δαχτυλίδι LED 8 τμημάτων, φως περιγράμματος, εύκαμπτο βοηθητικό φως
Μορφή εισαγωγής Αρχεία DXF
Μορφή εξόδου EXCEL, DXF
Βασικά Χαρακτηριστικά
Εύκολη λειτουργία
Εμφάνιση εικόνας υψηλής ανάλυσης με γραφική διεπαφή και πλήκτρα λειτουργιών στην οθόνη.
System interface
Δυναμική προβολή καμπύλης σε πραγματικό χρόνο
Προβολή καμπύλης ανίχνευσης άκρων σε πραγματικό χρόνο για διαισθητική ανάλυση μέτρησης.
Curve view display
Σύγκριση CAD
Συγκρίνετε πραγματικές εικόνες εργαλείου με σχέδια CAD για αξιολόγηση γεωμετρίας.
CAD comparison feature
Σχετικά με την UNIMETRO
Με πάνω από 10 χρόνια εμπειρίας στη μετρολογία, η UNIMETRO ειδικεύεται σε λύσεις μετρήσεων υψηλής απόδοσης. Η σειρά προϊόντων μας περιλαμβάνει μηχανές μέτρησης όρασης, μηχανές μέτρησης συντεταγμένων, προβολείς προφίλ και βασικά οπτικά εξαρτήματα. Προσφέρουμε πλήρη τεχνική υποστήριξη και ευέλικτες λύσεις για παγκόσμιους συνεργάτες.
UNIMETRO production facility Customer service team Engineering design process
