Μηχανή μέτρησης όρασης για επιθεώρηση εργαλείων με 1ετή εγγύηση, υποστήριξη προσαρμογής και συσκευασία ξύλινης θήκης

Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Βασικές πληροφορίες
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: UNIMETRO
Αριθμό μοντέλου: Ranger 600
Ποσότητα παραγγελίας min: 1
Τιμή: $22,000
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Ταξίδι με άξονα Χ: 80 χλστ Ταξίδι στον άξονα Υ: 60 χιλιοστά
Εύρος άξονα Z: 60 χιλιοστά Μέγιστη διάμετρο εργαλείου: 50 χλστ
Μέγιστο μήκος εργαλείου: 300 χλστ Απόσταση εργασίας: 90 χλστ
Τύπος φακού: βαθουλωμένος 0.7-4.5X φακός ζουμ Ανάλυση κάμερας: Κάμερα HD 2M Pixel HD/5m Pixel HD (προαιρετική)
Ανάλυση γραμμικής κλίμακας: 0.0001mm Φάσμα μεγέθυνσης: 12.6x ~ 79.2x/25.2x ~ 158.4x (προαιρετικό)
Οπτικό πεδίο: 27*20mm ~ 4.3*3.3mm/13.5*10mm ~ 2.3*1.6mm (προαιρετικό) Ακρίβεια μέτρησης: X ~ y, (2.5+l/100) μm, l είναι το μετρούμενο μήκος
Σύστημα PC: Σύστημα all-in-one, Windows 10 OS, οθόνη LCD 24 " σύστημα φωτισμού: 8 Τμήματα LED Ring Light, Contour Light, Fexible Auxiliary Light
Γωνίες περιστροφικής σκηνής: 0 βαθμός και 90 μοίρες
Επισημαίνω:

1 Year Warranty Tool Inspection System

,

Customized Support Vision Measurement Machine

,

Wooden Case Packaging VMM Machine

Περιγραφή προϊόντων

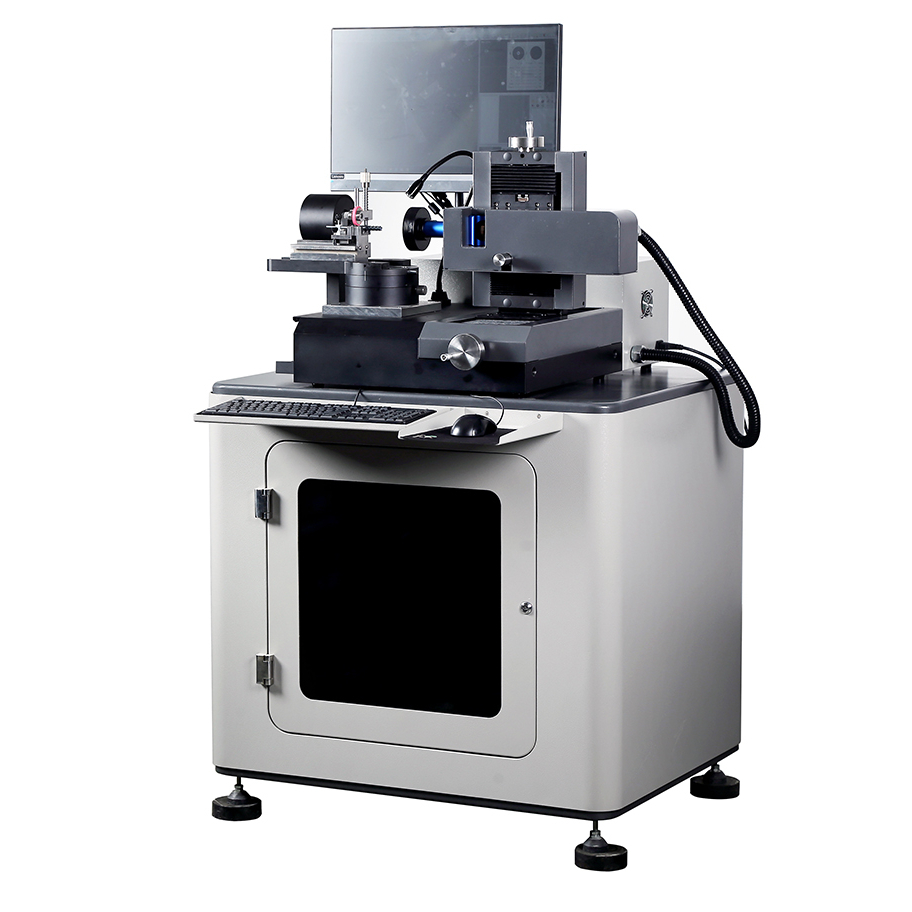

Σύστημα επιθεώρησης εργαλείων άλεσης - UNIMETRO RANGER600
Εφαρμογή του προϊόντος
Το σύστημα ελέγχου εργαλείων UNIMETRO RANGER600 είναι ένα καθολικό μηχάνημα μέτρησης για τρυπεία, φρένες και αντηλιακές συσκευές που διαθέτει ευέλικτο σύστημα φωτισμού.Το συμπαγές σχεδιασμό και η σταθερότητά του το καθιστούν κατάλληλο για μετρολογικά δωμάτια, υποδοχής επιθεώρησης ή άμεσης χρήσης της γραμμής παραγωγής.
Το RANGER600, το οποίο είναι εξοπλισμένο με το λογισμικό μέτρησης SMARTOOL, παρέχει ολοκληρωμένο έλεγχο των ειδικών γεωμετριών των εργαλείων, από απλές επιθεωρήσεις εξωτερικών διαγράμσεων έως πλήρεις μετρήσεις γωνίας.Το σύστημα επιτρέπει μια απλοποιημένη διαδικασία PUT-MEASURE-ANALYSE.
Προηγμένα χαρακτηριστικά σχεδιασμού
  • Εργονομικός σχεδιασμός με στερεή κατασκευή για βιομηχανικά περιβάλλοντα
  • Καταγραφή εικόνας HD με προαιρετικά επίπεδα μεγέθυνσης μικροσκοπίου
  • Σταθερό V-block για ασφαλή κράτηση και ευθυγράμμιση εργαλείου
  • Μηχανικές σταθερές γωνίες μέτρησης σε 0° και 90° σε περιστρεφόμενο στάδιο
  • Υψηλής ακρίβειας ενσωματωμένος κωδικοποιητής για ακριβή τοποθέτηση γωνίας
  • Προγραμματιζόμενο LED δακτυλικό φως με διαγράμματα και βοηθητικό φωτισμό
  • Λογισμικό SMARTOOL με εξειδικευμένες λειτουργίες μέτρησης εργαλείων κοπής
  • Αυτοματοποιημένη ανίχνευση άκρων και δυνατότητες σύγκρισης CAD
  • Εξαγωγή αποτελεσμάτων σε μορφή Excel ή CAD
  • Σύστημα PC "όλα σε ένα" για αυξημένη σταθερότητα

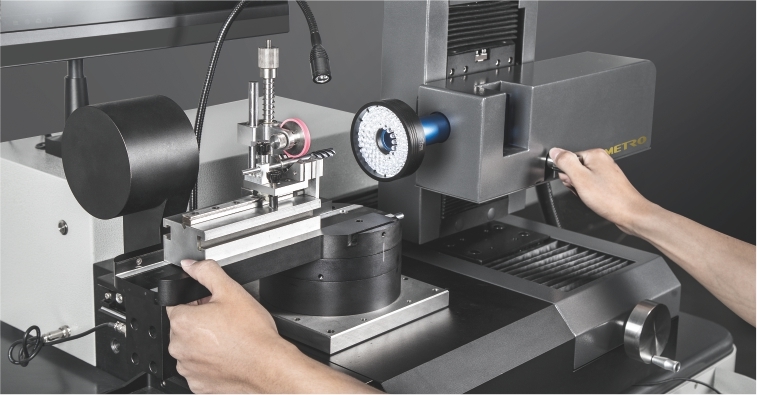

Μέτρηση ακρίβειας γωνίας
Το περιστρεφόμενο τραπέζι του RANGER600 παρέχει δύο μηχανικές σταθερές γωνίες (0° και 90°) για γρήγορη, ακριβή τοποθέτηση του εργαλείου.ενώ η θέση των 90° διευκολύνει τις γωνίες της έλικαςΕπιπλέον γωνίες είναι διαθέσιμες μέσω του ενσωματωμένου κωδικοποιητή με προβολή λογισμικού σε πραγματικό χρόνο.
0° θέση μέτρησης
45° θέση μέτρησης
90° θέση μέτρησης
Χαρακτηριστικά λογισμικού μέτρησης SMARTOOL
Ενστικτώδης λειτουργία
Εμφάνιση εικόνας υψηλής ανάλυσης με γραφική διεπαφή και λειτουργικά πλήκτρα στην οθόνη για απλούστερη λειτουργία.
Δυναμική προβολή καμπύλης σε πραγματικό χρόνο
Εικόνα καμπύλης ανίχνευσης άκρων σε πραγματικό χρόνο για διαισθητική ανάλυση κατά τη διάρκεια των διαδικασιών μέτρησης.
Μέτρηση ταχείας γωνίας
Το περιστρεφόμενο δίκτυο με οθόνη γωνίας επιτρέπει γρήγορες μετρήσεις σύγκρισης άκρων.
Σύγκριση CAD
Εισαγωγή σχεδίων CAD ως αναφορά για σύγκριση με πραγματικές γεωμετρικές εργαλείων για αξιολόγηση της ποιότητας.
Μετρώντας τις Ικανότητες
Μέτρηση γωνίας έλικας
Μέτρηση άξονης εμπρόσθιας γωνίας
Μετρήσεις πίσω γωνίας
Μέτρηση της άκρης του εργαλείου
Τεχνικές προδιαγραφές
Παράμετρος Προδιαγραφές
Ταξιδεύσεις στον άξονα Χ 80 χιλιοστά
Άξονας Y Ταξίδι 60 χιλιοστά
Πεδίο μέτρησης άξονα Z 60 χιλιοστά
Μέγιστη διάμετρος εργαλείου 50 χιλιοστά
Μέγιστο μήκος εργαλείου 300 χιλιοστά
Απόσταση εργασίας 90 χιλιοστά
Δακτυλίδια 0.7-4.5X τρυπημένος φακός ζουμ
Κάμερα Κάμερα 2M pixel HD/5M pixel HD κάμερα (προαιρετική)
Λεπτομετρική ανάλυση 0.0001mm
Μεγέθυνση 12.6X~79.2X/25.2X~158.4X (προαιρετικό)
Το οπτικό πεδίο 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (προαιρετικό)
Ακριβότητα μέτρησης X~Y,(2,5+L/100) μm, L είναι το μετρούμενο μήκος
ΕΠ Σύστημα PC ALL-IN-ONE, λειτουργικό σύστημα Windows 10, με οθόνη LCD 24"
Φωτισμός 8 τμήματα LED δακτυλικού φωτισμού, φωτισμού διαγράμματος και ευέλικτου βοηθητικού φωτισμού
Φόρμα εισαγωγής Αρχεία DXF
Φόρμα εξόδου EXCEL, DXF
Επιπρόσθετα χαρακτηριστικά

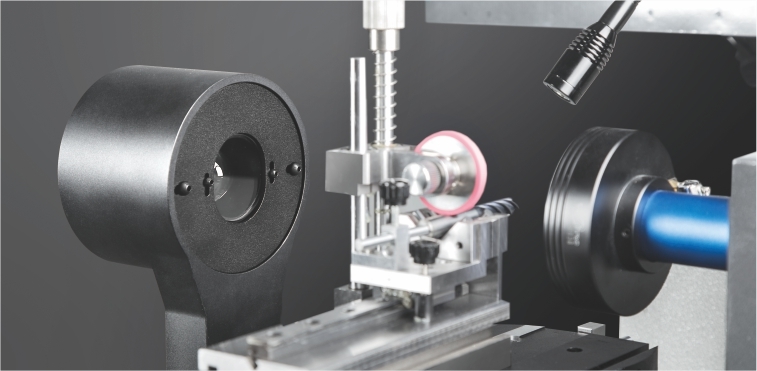

Βοηθητικό φως ελεύθερης γωνίας
Το μειωτό δυνατό πρόσθετο φως στο ευέλικτο χέρι παρέχει τοπική βελτίωση της εικόνας για ακριβείς μετρήσεις.

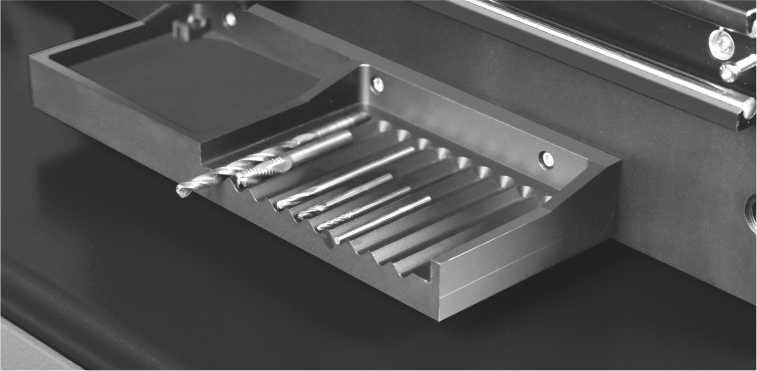

Ενσωματωμένος φορέας εργαλείων
Ο κάτοχος εργαλείου με πολλαπλά τμήματα διατηρεί τα όργανα οργανωμένα και έτοιμα για μέτρηση.

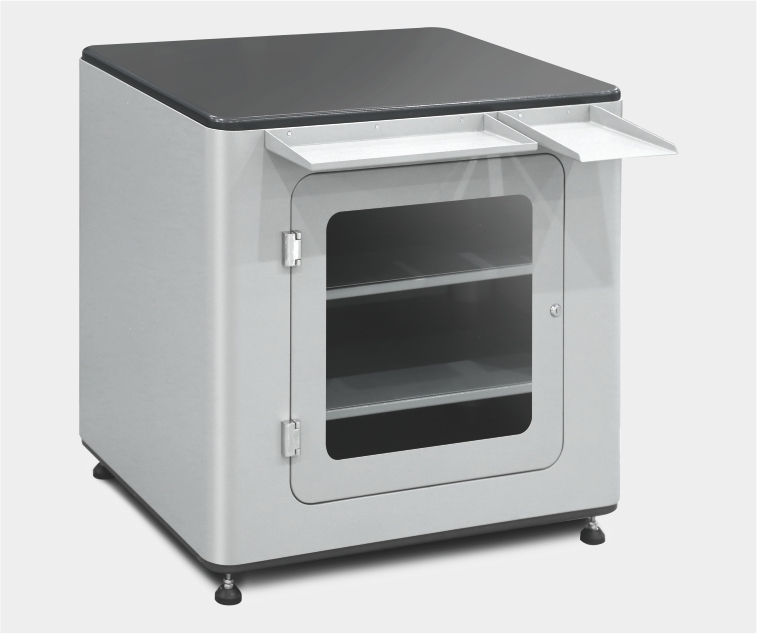

Σθεναρό τραπέζι βάσης
Στερεός σταθμός εργασίας με πρακτικό χώρο αποθήκευσης υλικών και αξεσουάρ.

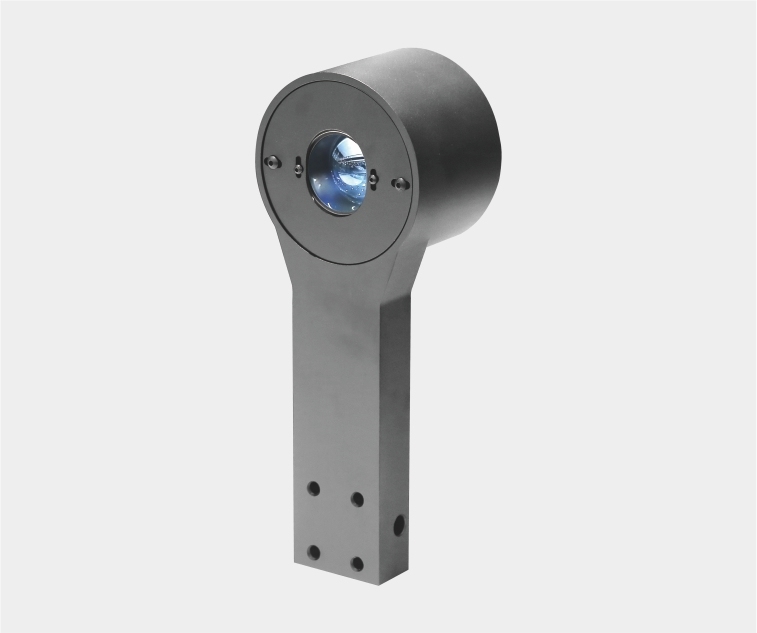

Μονάδα φωτισμού περίγραμμα
Το παράλληλο μονοπάτι φωτεινής διαδρομής LED παρέχει τη βέλτιστη απεικόνιση της άκρης κατά τη μέτρηση των περιγραμμάτων του εργαλείου.
Για την UNIMETRO
Με πάνω από 10 χρόνια εμπειρίας στη μετρολογία, η UNIMETRO κατασκευάζει προϊόντα μέτρησης υψηλών επιδόσεων σε ανταγωνιστικές τιμές.Καλωσορίζουμε τους παγκόσμιους εταίρους και παρέχουμε ολοκληρωμένη μάρκετινγκ και τεχνική υποστήριξη.
Οι Ικανότητες Παραγωγής μας
Πέρα από τις μηχανές μέτρησης όρασης και τα CMM, η γραμμή παραγωγής μας περιλαμβάνει βασικά οπτικά στοιχεία μετρολογίας: ελεγκτές VMM, συστήματα φακών, κάμερες, γραμμικές κλίμακες και εξειδικευμένα εξαρτήματα.
Υποστήριξη πελατών
Η εξειδικευμένη ομάδα μας παρέχει ευέλικτες λύσεις μέτρησης με ελάχιστες απαιτήσεις για υπηρεσίες μετά την πώληση, χάρη στα σταθερά, ενοποιημένα σχέδιά μας που μειώνουν το κόστος κατάρτισης και συντήρησης των συνεργατών.
Μηχανικοί πόροι σχεδιασμού
  • Στερεά υλικά με ανάλυση FE
  • Συστήματα AutoCAD/CAM και Pore
  • Ικανότητες βιομηχανικής 3D εκτύπωσης
  • Ταχεία κατασκευή πρωτοτύπων από την αρχή
  • 24ωρη υποστήριξη της τεχνικής ομάδας
