Σύστημα μέτρησης μετρητή φρεναρίσματος για τη μέτρηση γωνίας πλάτους άκρου
Εφαρμογή του προϊόντος

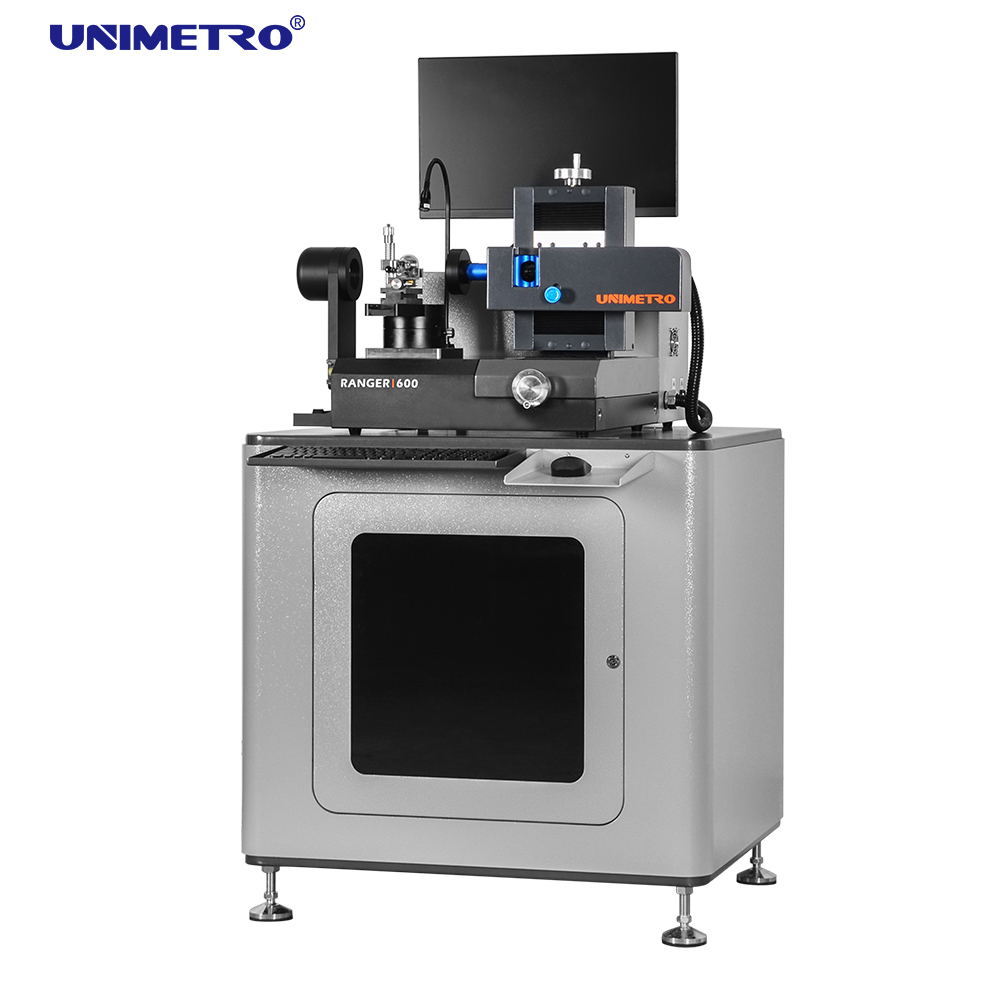

Το σύστημα ελέγχου εργαλείων UNIMETRO RANGER600 είναι ένα καθολικό μηχάνημα μέτρησης για τρυπεία, φρένες και αντηλιακές συσκευές που διαθέτει ευέλικτο σύστημα φωτισμού.Ο συμπαγής σχεδιασμός του και η εξαιρετική σταθερότητά του το καθιστούν κατάλληλο για μετρολογικά δωμάτια, λαμβάνουν επιθεώρηση, ή άμεση χρήση παραγωγής.
Το RANGER600, το οποίο είναι εξοπλισμένο με το λογισμικό μέτρησης SMARTOOL, παρέχει ολοκληρωμένο έλεγχο των ειδικών γεωμετριών των εργαλείων, από απλές επιθεωρήσεις εξωτερικών διαγράμσεων έως πλήρεις μετρήσεις γωνίας.Το σύστημα επιτρέπει μια εξορθολογισμένη διαδικασία PUT-MEASURE-ANALYSE για όλα τα είδη εργαλείων κοπής μετάλλων.
Τεχνικές προδιαγραφές
| Παράμετρος |
Αξία |
| Ταξιδεύσεις στον άξονα Χ |
80 χιλιοστά |
| Άξονας Y Ταξίδι |
60 χιλιοστά |
| Πεδίο μέτρησης άξονα Z |
60 χιλιοστά |
| Μέγιστη διάμετρος εργαλείου |
20 χιλιοστά |
| Μέγιστο μήκος εργαλείου |
200 χιλιοστά |
| Απόσταση εργασίας |
90 χιλιοστά |
| Δακτυλίδια |
0.7-4.5X τρυπημένος φακός ζουμ |
| Κάμερα |
Κάμερα 2M pixel HD/5M pixel HD κάμερα (προαιρετική) |
| Λεπτομετρική ανάλυση |
0.0001mm |
| Μεγέθυνση |
12.6X~79.2X/25.2X~158.4X (προαιρετικό) |
| Το οπτικό πεδίο |
27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (προαιρετικό) |
| Ακριβότητα μέτρησης |
X~Y,(2,5+L/100) μm, L είναι το μετρούμενο μήκος |
| ΕΠ |
Σύστημα PC ALL-IN-ONE, λειτουργικό σύστημα Windows 10, με οθόνη LCD 24" |
| Φωτισμός |
8 τμήματα LED δακτυλίδι φωτισμού, φωτισμός διαγράμματος και ευέλικτο βοηθητικό φως, όλα ελεγχόμενα από λογισμικό και προγραμματισμένα |
| Φόρμα εισαγωγής |
Αρχεία DXF |
| Φόρμα εξόδου |
EXCEL,DXF |
Προηγμένα χαρακτηριστικά σχεδιασμού
- Εργονομικός σχεδιασμός με στερεή κατασκευή για σταθερότητα
- Καταγραφή εικόνας HD με προαιρετικά επίπεδα μεγέθυνσης μικροσκοπίου

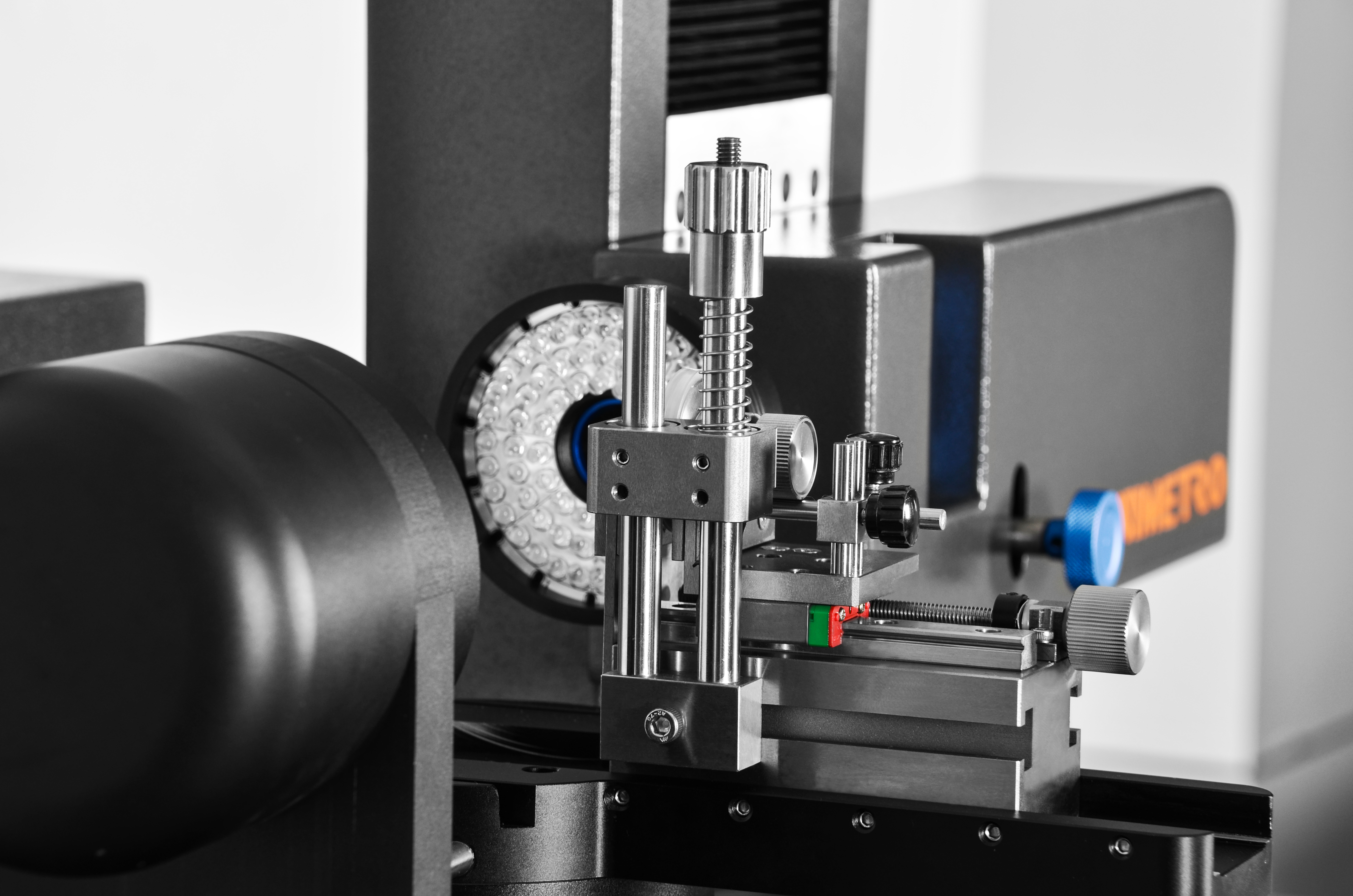

- Σταθερό V-block για ασφαλή κράτηση και ευθυγράμμιση εργαλείου
- Μηχανικές σταθερές γωνίες μέτρησης σε 0° και 90° σε περιστρεφόμενο στάδιο
- Υψηλής ακρίβειας ενσωματωμένος κωδικοποιητής για ακριβή θέση γωνίας

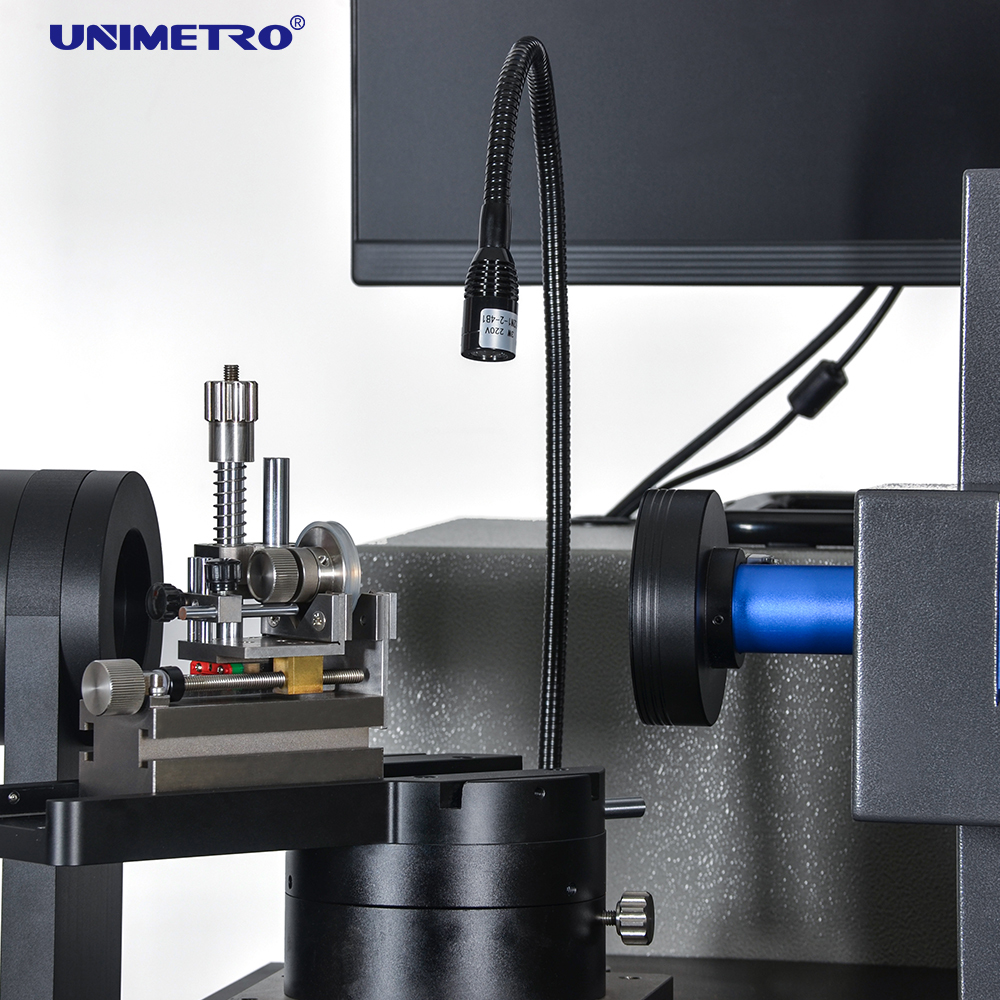

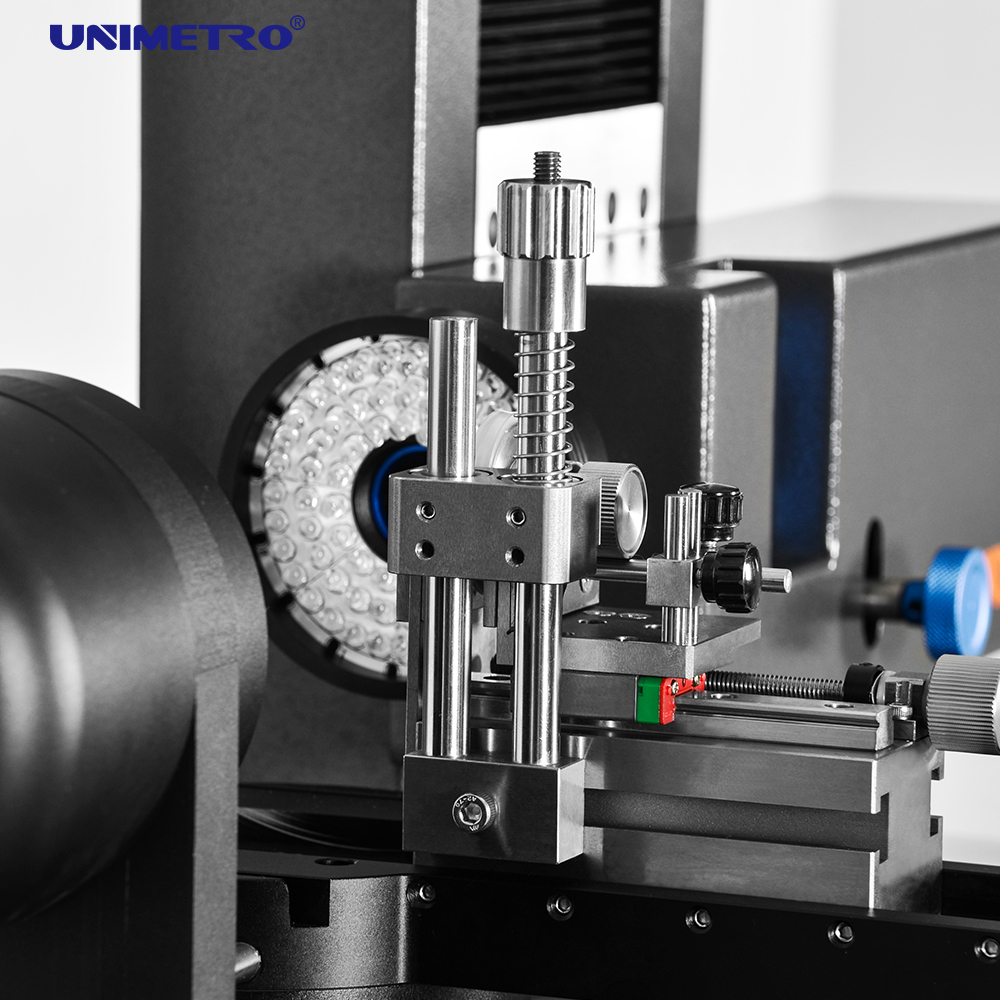

- Προγραμματιζόμενο πολυτομεακό κυκλικό φως LED με φωτισμό διαγράμματος
- Λογισμικό SMARTOOL με εξειδικευμένες λειτουργίες μέτρησης εργαλείων κοπής
- Αυτόματη ανίχνευση άκρων και σύγκριση στοιχείων CAD
- Ταχεία έξοδος μετρήσεων σε μορφότυπα EXCEL ή CAD
- Ενσωματωμένο σύστημα PC ALL-IN-ONE για βελτιωμένη σταθερότητα
Ικανότητες μετρήσεων πολλαπλών γωνιών

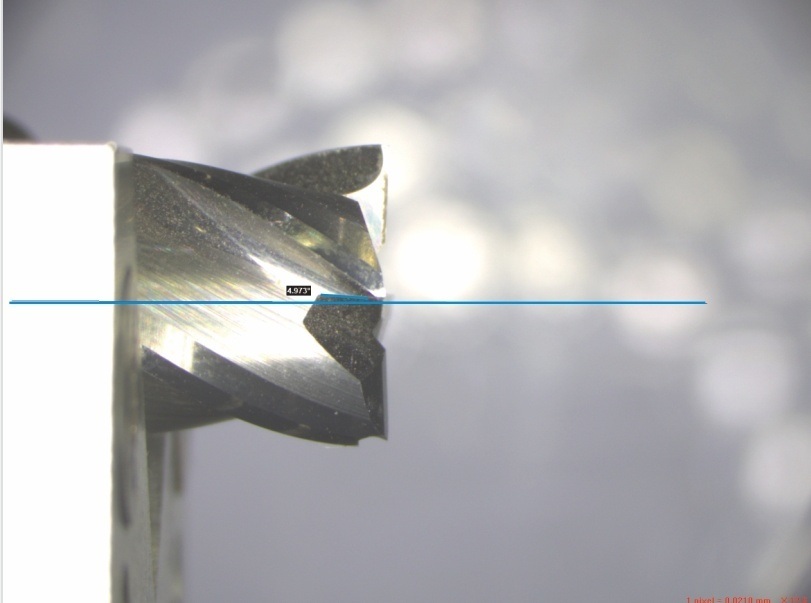

Η περιστρεφόμενη τραπέζα του RANGER600 παρέχει δύο μηχανικές σταθερές γωνίες (0° και 90°) για την ταχεία τοποθέτηση του εργαλείου.ενώ η θέση 90° διευκολύνει τη μέτρηση της γωνίας έλικαςΕπιπλέον γωνίες μπορούν να εντοπιστούν με ακρίβεια χρησιμοποιώντας τον ενσωματωμένο κωδικοποιητή.

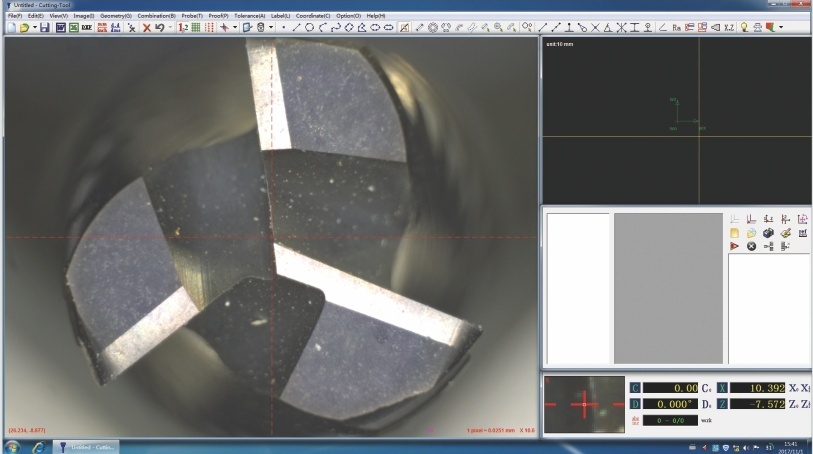

Λογισμικό μέτρησης SMARTOOL
Το λογισμικό μέτρησης εργαλείων κοπής SMARTOOL συνδυάζει υψηλής ακρίβειας οπτική και ψηφιακή τεχνολογία μέτρησης με διαισθητική λειτουργία.προσφέρει ολοκληρωμένους αλγόριθμους μέτρησης και αξιολόγησης για κατασκευασμένα ή κοφτερά εργαλεία.
Βασικά χαρακτηριστικά λογισμικού
- Γραφική διεπαφή υψηλής ανάλυσης με όλα τα στοιχεία ελέγχου ορατά
- Δυναμική εικόνα καμπύλης ανίχνευσης άκρων σε πραγματικό χρόνο
- Εναστρέψιμο δίκτυο για ταχεία μέτρηση γωνίας
- Λειτουργία σύγκρισης CAD για την αξιολόγηση της γεωμετρίας
- Πλήρεις δυνατότητες υποβολής εκθέσεων μετρήσεων
Ικανότητες μέτρησης
Το σύστημα RANGER600 παρέχει ακριβή μέτρηση όλων των κρίσιμων γωνιών και γεωμετριών εργαλείων, συμπεριλαμβανομένων:
- Γωνία έλικας
- Αξονική εμπρόσθια γωνία
- Πρώτη και δεύτερη πίσω γωνία
- Γωνία κλίσης της άκρης
- Γεωμετρίες των τερμάτων εργαλείων
- Μετρήσεις κεντρικού άξονα
Για την UNIMETRO
Με πάνω από 10 χρόνια εμπειρίας στη μετρολογία, η UNIMETRO ειδικεύεται σε λύσεις μέτρησης υψηλής απόδοσης σε ανταγωνιστικές τιμές.Μηχανές μέτρησης συντεταγμένων, προβολείς προφίλ και βασικά οπτικά στοιχεία μετρολογίας.
Η ομάδα μηχανικών μας χρησιμοποιεί το Solidworks με ανάλυση FE, AutoCAD / CAM και βιομηχανική 3D εκτύπωση για την παροχή ταχείων πρωτότυπων και καινοτόμων λύσεων.Παρέχουμε ολοκληρωμένη τεχνική υποστήριξη εντός 24 ωρών και διατηρούμε μια φιλοσοφία μοντέρνου σχεδιασμού για να ελαχιστοποιήσουμε τις απαιτήσεις υπηρεσίας μετά την πώληση.
