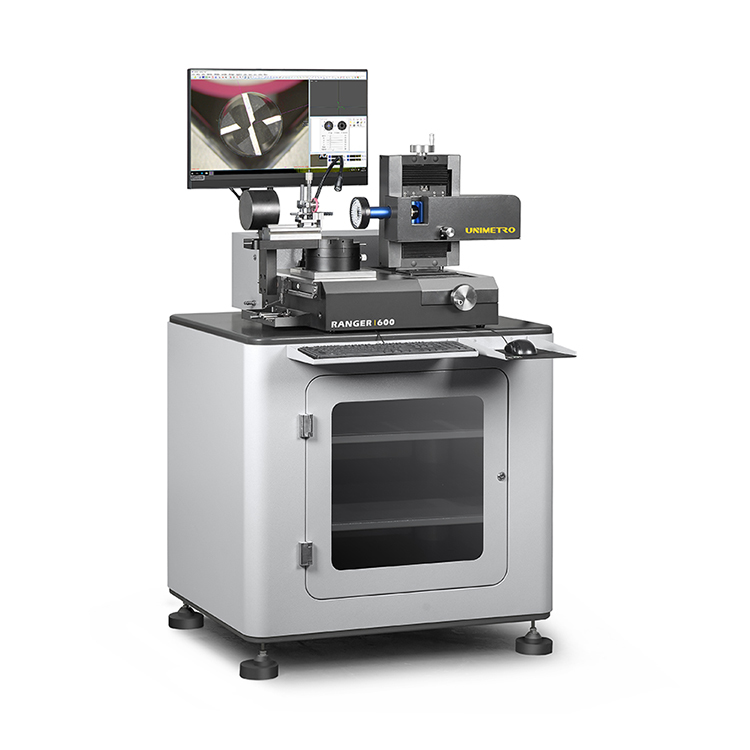

Σύστημα επιθεώρησης εργαλείων UNIMETRO RANGER600 για φρέζα
Εφαρμογή προϊόντος
Το σύστημα επιθεώρησης εργαλείων UNIMETRO RANGER600 είναι το γενικό μηχάνημα μέτρησης για τρυπάνια, φρέζες και πάγκους με ένα ευέλικτο σύστημα φωτισμού. Χάρη στη συμπαγή σχεδίαση και τη μεγάλη σταθερότητά του, το RANGER600 μπορεί να χρησιμοποιηθεί σε αίθουσες μετρολογίας, να δέχεται επιθεώρηση ή απευθείας στην παραγωγή.
Διαμορφωμένο με το λογισμικό γενικής μέτρησης SMARTOOL, αυτό το σύστημα είναι το ιδανικό όργανο για όλους τους τύπους εργαλείων κοπής μετάλλων, από τον γρήγορο έλεγχο μεμονωμένων κριτηρίων (όπως το εξωτερικό περίγραμμα ή τις γωνίες) έως τον πλήρη έλεγχο των ειδικών γεωμετριών του εργαλείου. Οι χρήστες μπορούν εύκολα να επιτύχουν μια ροή εργασίας PUT-MEASURE-ANALYSE με το RANGER600.
Τεχνικές Προδιαγραφές
| Παράμετρος |
Αξία |
| Ταξίδι με άξονα Χ |
80 χλστ |
| Ταξίδι άξονα Υ |
60 χιλιοστά |
| Εύρος μέτρησης άξονα Z |
60 χιλιοστά |
| Μέγιστη διάμετρος εργαλείου |
50 χλστ |
| Μέγιστο μήκος εργαλείου |
300 χλστ |
| Απόσταση εργασίας |
90 χλστ |
| Φακός |
0,7-4,5X βαθουλωμένος φακός ζουμ |
| Κάμερα |
Κάμερα HD 2M pixel/Κάμερα HD 5M pixel (Προαιρετικό) |
| Ανάλυση γραμμικής κλίμακας |
0,0001 χλστ |
| Μεγέθυνση |
12,6X~79,2X/25,2X~158,4X (Προαιρετικό) |
| Οπτικό πεδίο |
27*20mm~4,3*3,3mm/13,5*10mm~2,3*1,6mm (Προαιρετικό) |
| Ακρίβεια μέτρησης |
X~Y, (2,5+L/100)µm, L είναι το μετρούμενο μήκος |
| Η/Υ |
Σύστημα υπολογιστή ALL-IN-ONE, Windows 10 OS, με οθόνη LCD 24". |
| Φωτισμός |
Δακτυλιοειδής φωτισμός LED 8 τμημάτων, φως περιγράμματος και ευέλικτο βοηθητικό φως, όλο το λογισμικό ελέγχου και προγραμματιζόμενο |
| Μορφή εισαγωγής |
Αρχεία DXF |
| Μορφή εξόδου |
EXCEL, DXF |

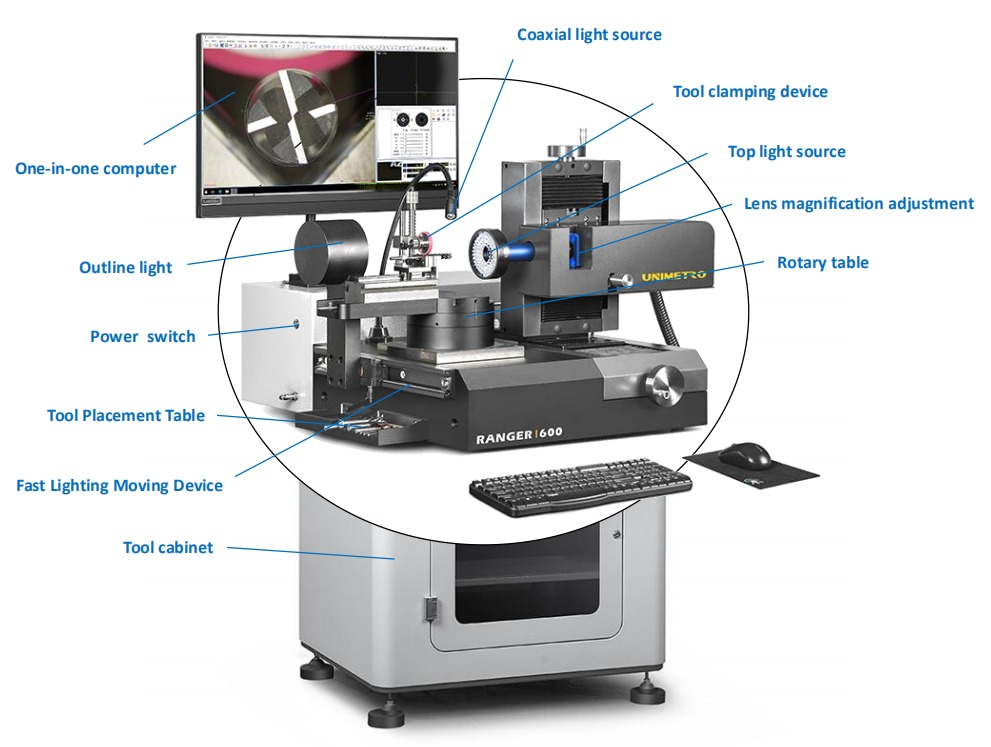

Προηγμένα χαρακτηριστικά σχεδίασης
- Εργονομικός σχεδιασμός με στιβαρή κατασκευή
- Λήψη και προβολή εικόνων HD με προαιρετική μεγέθυνση μικροσκοπίου
- Σταθερό μπλοκ V για ασφαλές κράτημα και ευθυγράμμιση του εργαλείου
- Μηχανικά σταθερές γωνίες μέτρησης 0° και 90° σε περιστροφική βαθμίδα
- Κωδικοποιητής υψηλής ακρίβειας σε περιστροφικό τραπέζι για ακριβή θέση γωνίας
- Προγραμματιζόμενο δακτύλιο LED με φωτισμό περιγράμματος και βοηθητικό φως
- Λογισμικό μέτρησης SMARTOOL με εξειδικευμένες λειτουργίες κοπτικού εργαλείου
- Αυτόματη ανίχνευση άκρων και γρήγορη μέτρηση γωνίας με πλέγμα
- Συναρτήσεις σύγκρισης στοιχείων CAD
- Τα αποτελέσματα των μετρήσεων εξάγονται σε αρχεία EXCEL ή CAD
- Σύστημα υπολογιστή ALL-IN-ONE για βελτιωμένη σταθερότητα
Δυνατότητες μέτρησης πολλαπλών γωνιών

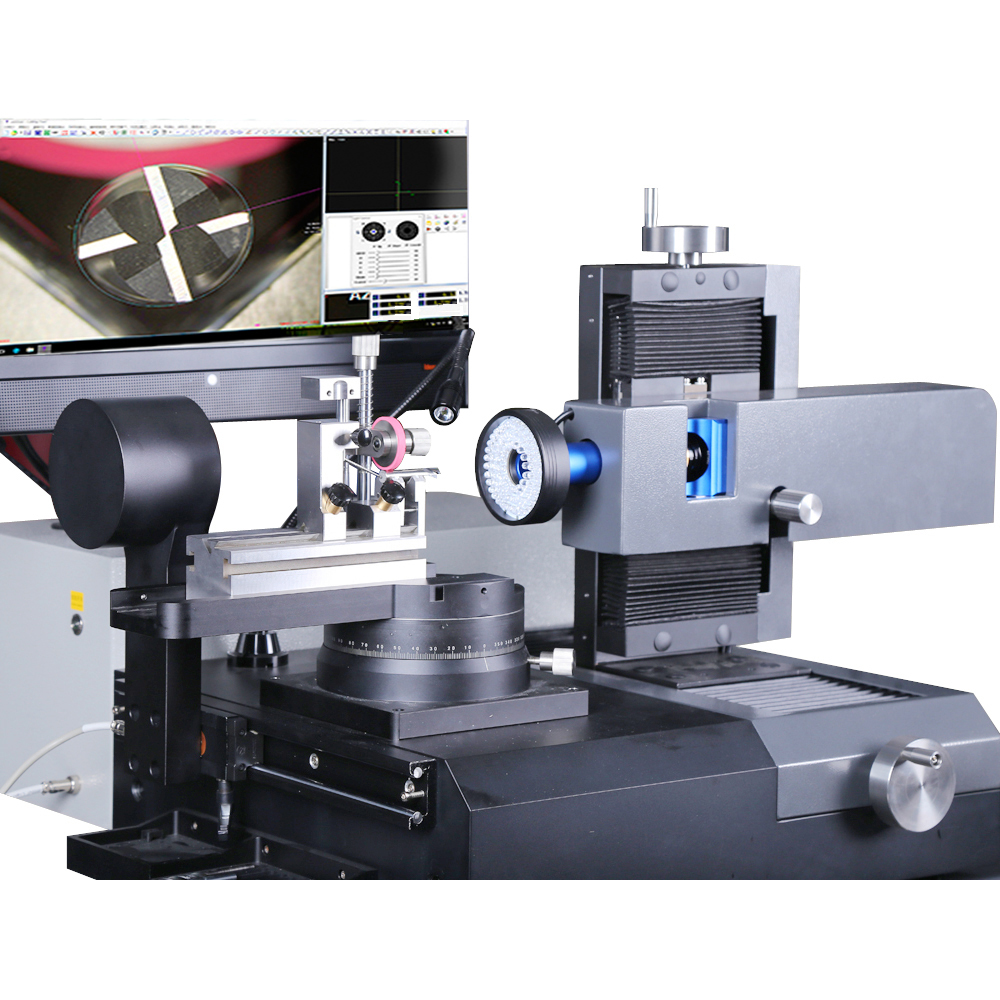

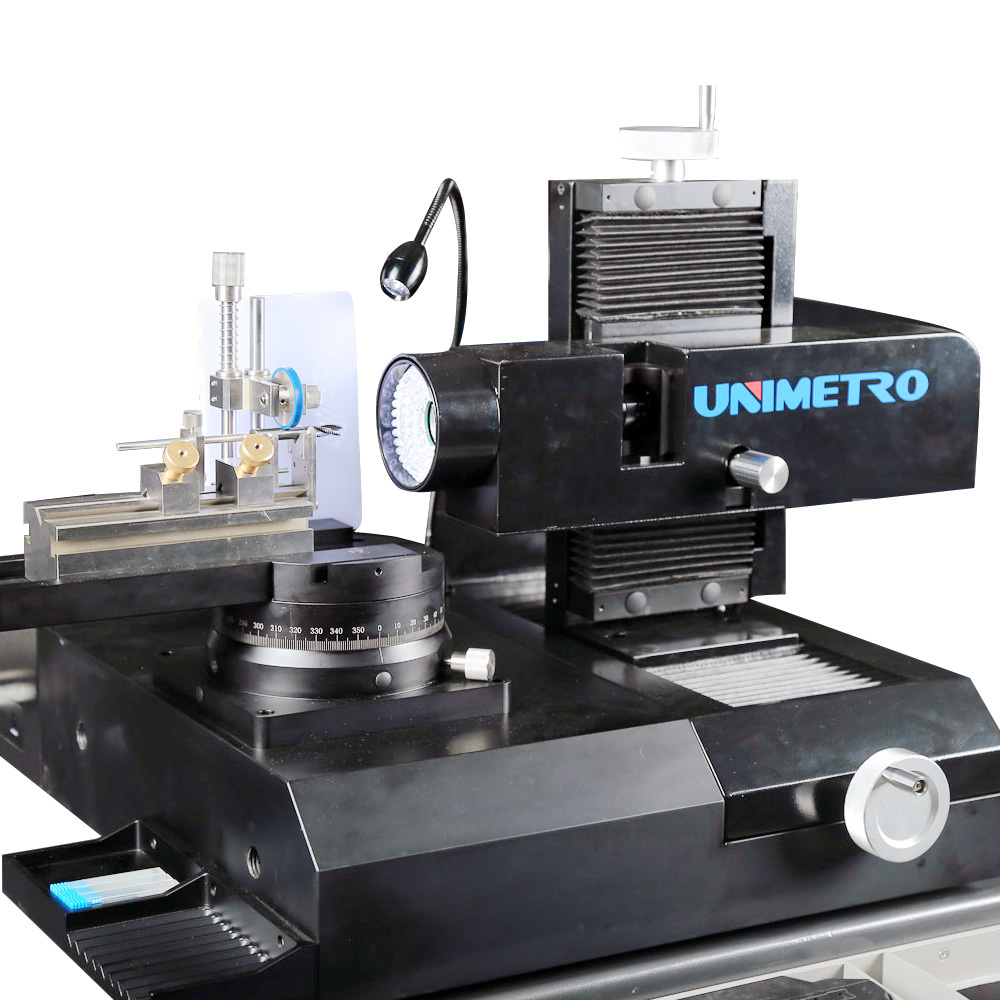

Το περιστροφικό τραπέζι προσφέρει δύο μηχανικές σταθερές γωνίες (0° και 90°) για ακριβή τοποθέτηση του εργαλείου. Η θέση 0° επιτρέπει τη μέτρηση της γωνίας Tool End, Tool End - Κεντρικός άξονας και Tool End - μπροστινή γωνία. Η θέση 90° διευκολύνει τη μέτρηση της γωνίας έλικας, της αξονικής μπροστινής γωνίας, της πρώτης πίσω γωνίας, της δεύτερης γωνίας πίσω και της γωνίας κλίσης άκρου. Πρόσθετες γωνίες μπορούν να εντοπιστούν με ακρίβεια χρησιμοποιώντας τον ενσωματωμένο κωδικοποιητή, με ενδείξεις γωνίας που εμφανίζονται στο λογισμικό.
Σύστημα φωτισμού

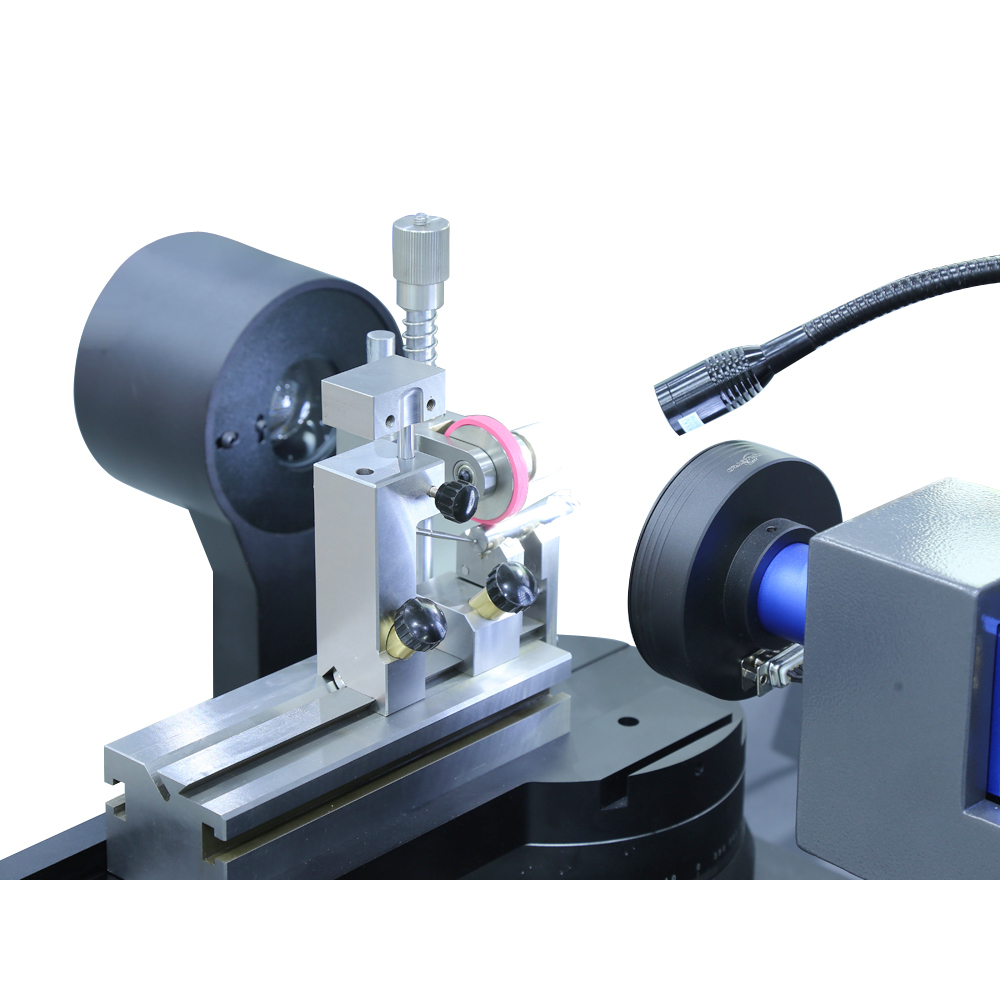

Το σύστημα περιλαμβάνει ένα ρυθμιζόμενο πρόσθετο φως σε έναν εύκαμπτο βραχίονα για τοπική βελτίωση της εικόνας και μια παράλληλη μονάδα φωτός περιγράμματος LED που κινείται κατά μήκος του άξονα X για να παρέχει βέλτιστη απεικόνιση των περιγραμμάτων του εργαλείου.
Χαρακτηριστικά σταθμού εργασίας

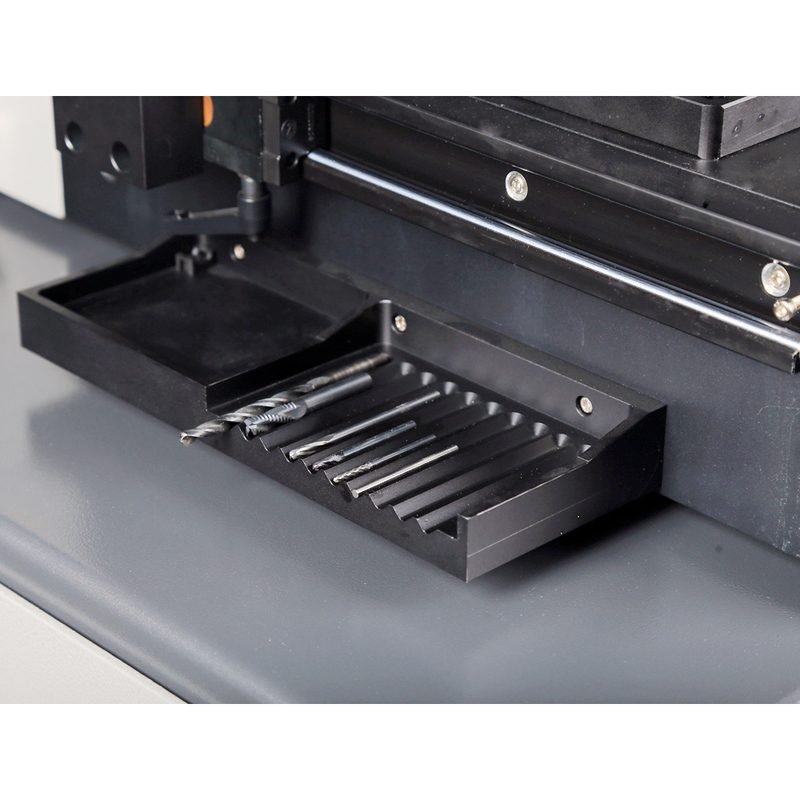

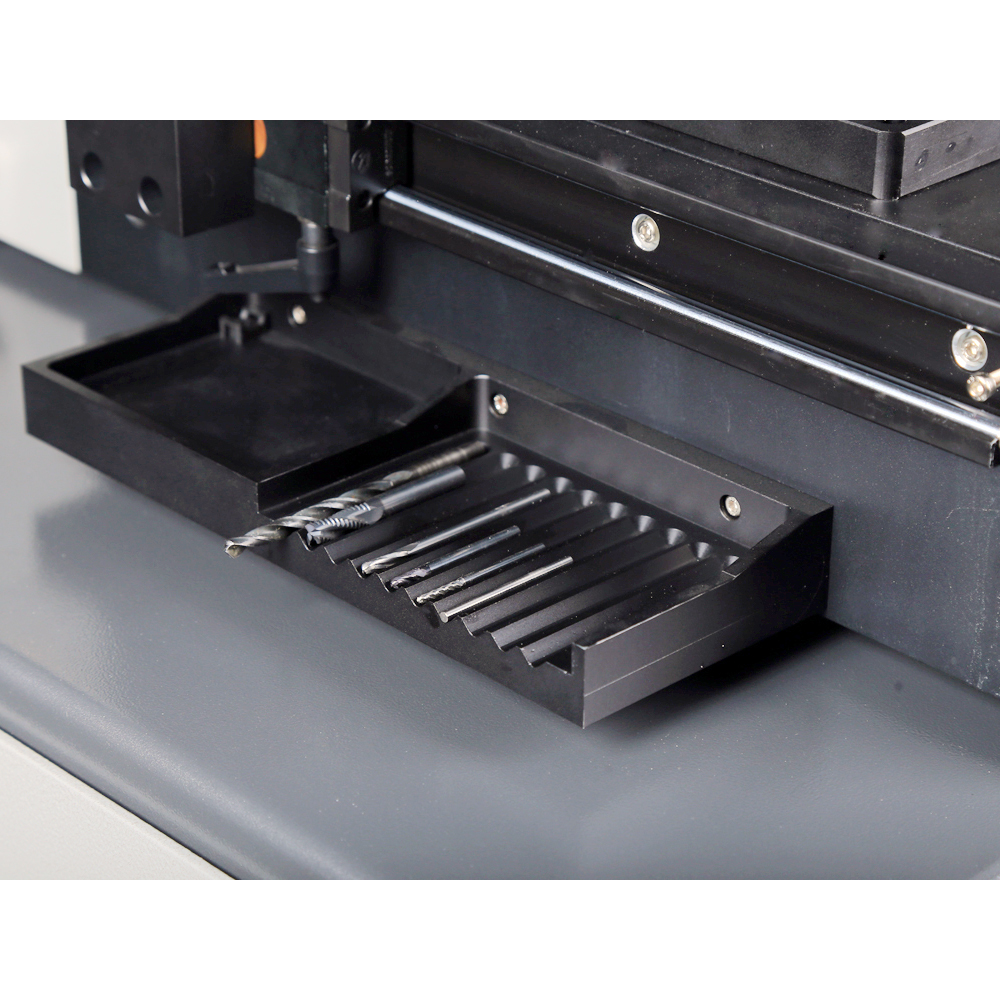

Το σύστημα διαθέτει μια σταθερή θέση εργασίας με πρακτικό χώρο αποθήκευσης και μια ενσωματωμένη βάση εργαλείων πολλαπλών τμημάτων για οργανωμένη προετοιμασία εργαλείων.
Λογισμικό μέτρησης SMARTOOL
Το λογισμικό μέτρησης εργαλείων κοπής SMARTOOL έχει αναπτυχθεί με βάση την οπτική και ψηφιακή τεχνολογία μέτρησης υψηλής ακρίβειας. Προσφέρει διαισθητική λειτουργία με πολλούς αλγόριθμους μέτρησης και αξιολόγησης που έχουν σχεδιαστεί ειδικά για εργαλεία που κατασκευάζονται ή ακονίζονται σε εργασίες λείανσης.
Χαρακτηριστικά λογισμικού
- Εμφάνιση εικόνας υψηλής ανάλυσης με γραφικό περιβάλλον
- Δυναμική προβολή καμπύλης ανίχνευσης άκρων σε πραγματικό χρόνο
- Γρήγορη μέτρηση γωνίας με περιστρεφόμενο πλέγμα
- Συνάρτηση σύγκρισης CAD για αξιολόγηση γεωμετρίας εργαλείου
- Όλα τα πλήκτρα λειτουργιών και οι πίνακες ελέγχου εμφανίζονται στο παράθυρο λογισμικού
Δυνατότητες μέτρησης
Το σύστημα μπορεί να μετρήσει διάφορες γωνίες και χαρακτηριστικά του εργαλείου, όπως η γωνία έλικας, η αξονική μπροστινή γωνία, οι οπίσθιες γωνίες, η γωνία κλίσης άκρων, οι γεωμετρίες του άκρου του εργαλείου και άλλα.
Σχετικά με την UNIMETRO
Η UNIMETRO είναι επαγγελματίας κατασκευαστής μετρολογίας με πάνω από 10 χρόνια εμπειρίας, προσφέροντας προϊόντα υψηλής απόδοσης σε λογικές τιμές. Παρέχουμε ολοκληρωμένες λύσεις μέτρησης υψηλής ακρίβειας και καλωσορίζουμε επαγγελματίες συνεργάτες από τις παγκόσμιες αγορές.
Οι Δυνατότητες μας
- 10+ χρόνια εμπειρίας στην κατασκευή μετρολογίας
- Πλήρης γραμμή παραγωγής που περιλαμβάνει βασικά οπτικά εξαρτήματα
- Ομάδα ειδικών που προσφέρει ευέλικτες λύσεις μέτρησης
- Έννοια αρθρωτού σχεδιασμού που ελαχιστοποιεί την εξυπηρέτηση μετά την πώληση
- Προηγμένος μηχανικός σχεδιασμός με τρισδιάστατη εκτύπωση και γρήγορη δημιουργία πρωτοτύπων
- 24ωρη υποστήριξη ομάδας μηχανικών
