Αισθητήρας: | Ψηφιακός τύπων αισθητήρας τραχύτητας περιγράμματος sensor&Standard κανένας-επικεφαλής | Sorftware: | Μέτρηση τραχύτητας επιφάνειας μέτρησης περιγράμματος CMS system&RMW και σύστημα anlysis |
---|---|---|---|
Υποψήφιος: | Αρθρωμένο ρουλεμάν βραχιόνων, οπτικό κρύσταλλο γερμανίου βαθμού, δαχτυλίδι με σφραγιδόλιθο, στροβιλο | Ακρίβεια περιγράμματος: | ±2 " |
Τραχύτητα: | Rsk, Rku, Rsm, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr | Μήκος εκτίμησης: | λcX2,3,4,5,6,7 |
Χ-άξονας: | 0.1~10mm/s | Ζ-άξονας: | 0.5-10mm/s |
Υψηλό φως: | 10mm/s όργανο μέτρησης περιγράμματος,Όργανο μέτρησης περιγράμματος τραχύτητας Rsk,Όργανο μέτρησης τραχύτητας Rku |
Περίγραμμα τραχύτητας ελεγκτών περιγράμματος τραχύτητας επιφάνειας που μετρά profilometer μέτρησης τραχύτητας μηχανών τη μηχανή
Περιγραφή προϊόντων
Βάση ανάλυσης μέτρησης σχεδιαγράμματος τραχύτητας
Τα μετρήσιμα στοιχεία όλων των επιφανειών περιλαμβάνουν το μέγεθος, τη μορφή, την τραχύτητα και waviness. Πολλά υψηλού προφίλ συστατικά πρέπει να αναλύσουν όλα τα ανωτέρω στοιχεία.
◆Διαστάσεις: Λειτουργικές μορφές επιφάνειας που καθορίζονται από τη γραμμική σχέση μεταξύ της ακτίνας, της γωνίας, της απόστασης, και των χαρακτηριστικών γνωρισμάτων.
◆Μορφή: απόκλιση από τη μορφή στόχων της επιφάνειας (αεροπλάνο, σφαίρα, κώνος, κ.λπ.), που προκαλούνται συνήθως από το λάθος μηχανών
◆Τραχύτητα: προκαλούμενος από τους παράγοντες όπως τα τέμνοντα εργαλεία ή η κατεργασία των διαδικασιών
◆Waviness: Μη-ιδανική επίδραση μηχανών που προκαλείται από τη δόνηση, την ανεπαρκή ακαμψία ή άλλους ασταθείς παράγοντες στη διαδικασία

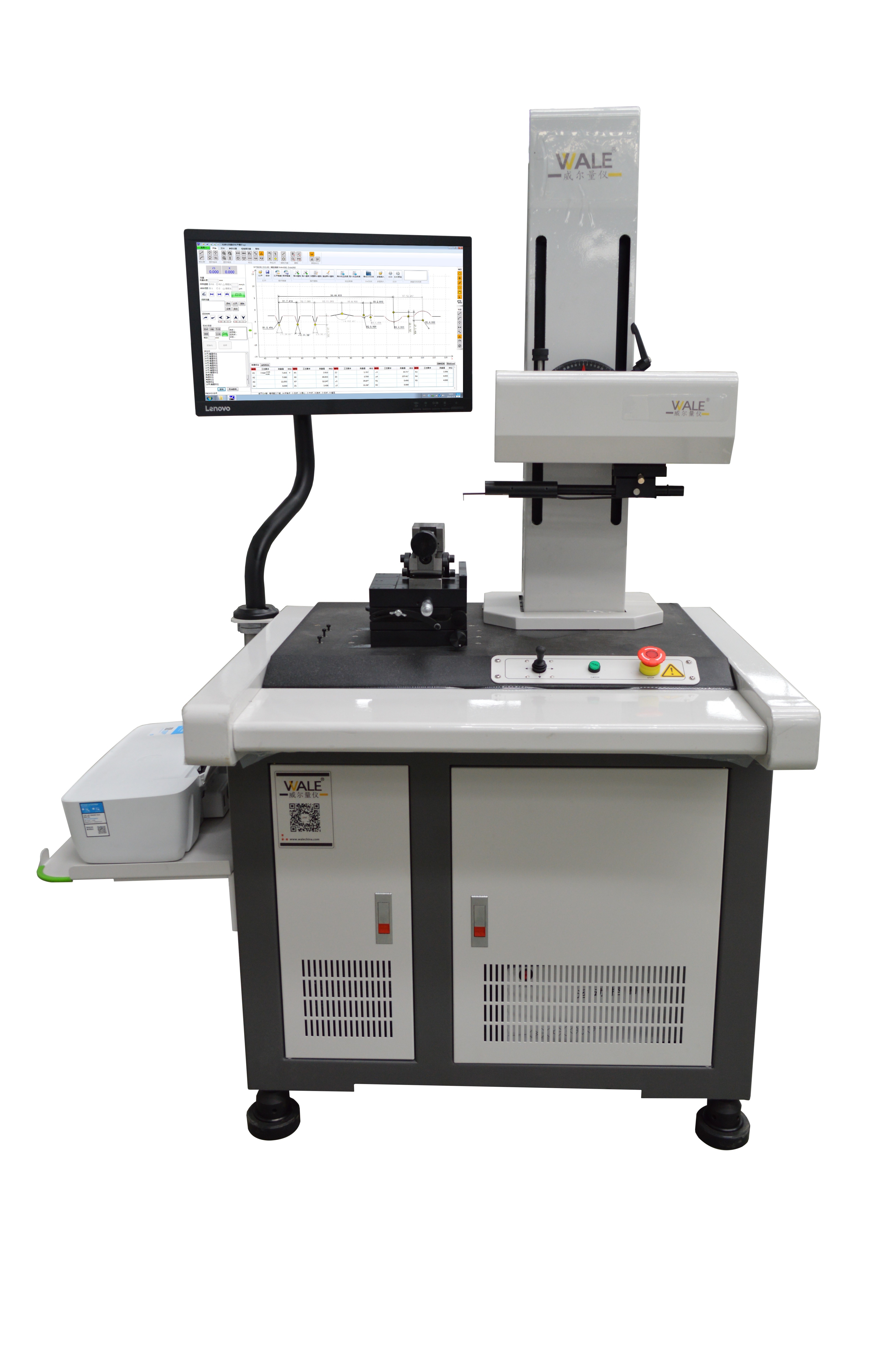

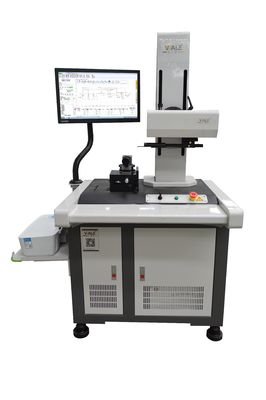

SPR1000 σειρά
Χαρακτηριστικά: Σταθεράς μορφής, χαμηλότερο κόστος της χρήσης.
Χρησιμοποιώντας έναν ψηφιακό αισθητήρα περιγράμματος και έναν επαγωγικό τυποποιημένο αισθητήρα αισθητήρων τραχύτητας διπλό, μια μηχανή μπορεί να χρησιμοποιηθεί για να μετρήσει το περίγραμμα και την τραχύτητα.
Συνιστώμενο μέγεθος
Αριθμός προδιαγραφών | PR1103G-sdk | |
Μέτρηση της σειράς
|
Χ-άξονας | 100mm |
Ζ-άξονας
|
320mm | |
Z1-άξονας | Γ: ±12.5mm/R: ±420µm | |
Ακρίβεια περιγράμματος
|
Z1 γραμμική ακρίβεια ¹ | ± (1,5+|0.2H|) µm |
Τόξο | ± (2+R/8) µm | |
γωνία | ±2 " | |
Ευθύτητα | 0.8µm/100mm | |
Ακρίβεια τραχύτητας
|
Γραμμική ακρίβεια | ±4% |
Υπόλοιπος θόρυβος | ≤0.02µm | |
Διπλή αξία | 1δ≤2nm | |
Μήκος κύματος διακοπών | 0,025, 0,08, 0,25, 0,8, 2,5, 8mm | |
Μήκος εκτίμησης | λcX2,3,4,5,6,7 | |
Ταχύτητα κίνησης
|
Χ-άξονας | 0.1~10mm/s |
Ζ-άξονας | 0.5-10mm/s | |
Λειτουργία μέτρησης
|
Σχεδιάγραμμα | Τα στοιχεία γραμμών των διάφορων τύπων επιφανειών κομματιών προς κατεργασία, χαρακτηριστικά γνωρίσματα σημείου, απόσταση μεταξύ των σημείων και των σημείων, απόσταση μεταξύ των γραμμών και των γραμμών, θέση κάθε στοιχείου συμπεριλαμβανομένης της απόστασης, παραλληλισμός, perpendicularity, γωνία, βάθος αυλακιού, πλάτος αυλακιού, ακτίνα, μπορούν να είναι διενεργηθείσα ανάλυση ευθύτητας, convexity ανάλυση, ανάλυση σχεδιαγράμματος |
Τραχύτητα |
Λειτουργία τραχύτητας: RA, Rp, rv, Rz (jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, |
Μέτρηση της περίπτωσης
Αρθρωμένο ρουλεμάν βραχιόνων Οπτικό κρύσταλλο γερμανίου βαθμού
Δαχτυλίδι με σφραγιδόλιθο Στροβιλο σφραγίδα
Τμήματα συστημάτων
Αισθητήρας: Ψηφιακός αισθητήρας περιγράμματος σειράς Π
●Αναλογία ψηφίσματος: 0.020.2µm
●Σειρά: ±7.5-±30µm
●Γραμμική ακρίβεια: ± (1,5+|0.6H|) µm
●Μέτρηση της δύναμης: 1.2kg
●Περιγραφή χαρακτηριστικών γνωρισμάτων: Ο ψηφιακός αισθητήρας περιγράμματος έχει ακόμα την άριστη γραμμικότητα στη μεγάλη σειρά
Οδηγός: DS τυποποιημένος οδηγός/συνεχής κεραμικός οδηγός (μπορεί να επιλέξει σύμφωνα με τις ανάγκες σας)
●Ταξίδι με τραίνο: 100150mm
●Διάστημα αριθμού: 0.2~2µm
●Ευθύτητα περιγράμματος: 0.5µm/100mm
●Υπόλοιπη αξία τραχύτητας: ≤0.02µm
●Μέγιστη κινούμενη ταχύτητα: 10mm/s
●Ελάχιστη ταχύτητα μέτρησης: 0.1mm/s
●Περιγραφή χαρακτηριστικών γνωρισμάτων: Η τυποποιημένη κίνηση, απόδοση μπορεί να καλύψει τις απαιτήσεις της μέρος-ισόπεδης ακρίβειας μέτρησης περιγράμματος, με την τραχύτητα ο αισθητήρας μπορεί να ικανοποιήσει τις ανάγκες μέτρησης του RA μεγαλύτερες από 0,1 μικρά
Ένας ελεγκτής τραχύτητας χρησιμοποιείται γρήγορα και ακριβώς καθορίζει τη σύσταση επιφάνειας ή την τραχύτητα επιφάνειας ενός υλικού. Ένας ελεγκτής τραχύτητας παρουσιάζει το μετρημένο βάθος τραχύτητας (Rz) καθώς επίσης και μέση αξία τραχύτητας (RA) στα μικρόμετρα ή τα μικρά (µm).
