RMW Advanced Multi-Function Surface Roughness Tester (Αύξητος πολυλειτουργικός δοκιμαστής τραχύτητας επιφάνειας)
Επαγγελματικός δοκιμαστής τραχύτητας επιφάνειας με τεχνολογία επαγωγικών αισθητήρων χωρίς ανιχνευτές για ολοκληρωμένη ανάλυση και μέτρηση επιφάνειας.
Βασικά στοιχεία μέτρησης της τραχύτητας επιφάνειας
Η ανάλυση επιφάνειας περιλαμβάνει τέσσερα κρίσιμα μετρήσιμα στοιχεία που είναι απαραίτητα για την αξιολόγηση στοιχείων υψηλής ακρίβειας:
- Μέγεθος:Γραμμικές σχέσεις που καθορίζουν λειτουργικά σχήματα επιφάνειας, συμπεριλαμβανομένων ακτίνων, γωνιών και αποστάσεων
- Σχήμα:Αποκλίσεις από τη γεωμετρία επιφάνειας-στόχο που προκαλούνται από ανακρίβειες μηχανής
- Ακατέργαστη:Αλλαγές υφής επιφάνειας που οφείλονται σε εργαλεία κοπής και επεξεργαστικές διαδικασίες
- Κύκλωμα:Περιοδικές ανωμαλίες της επιφάνειας από δονήσεις, προβλήματα ακαμψίας ή αστάθεια της διαδικασίας
Χαρακτηριστικά της σειράς SR1000
Πρότυπη διαμόρφωση επιφάνειας εργασίας με εξαιρετική οικονομική απόδοση και απόδοση:
- Τεχνολογία επαγωγικών αισθητήρων χωρίς μόλυβδο
- Ολοκληρωμένη αξιολόγηση εκατοντάδων παραμέτρων τραχύτητας, κυματισμού και προφίλ
- Ικανότητες μέτρησης επαγγελματικού επιπέδου

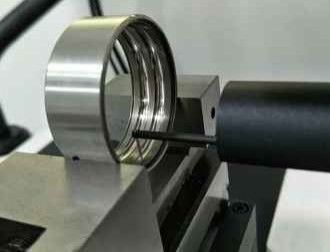

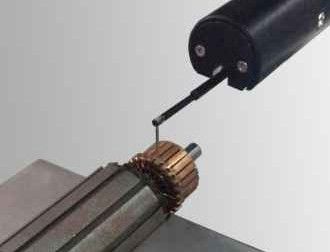

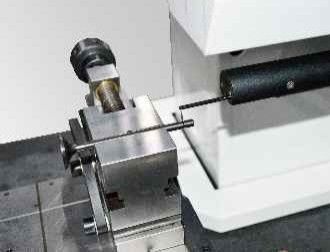

Εφαρμογές μέτρησης
Εναλλακτικός

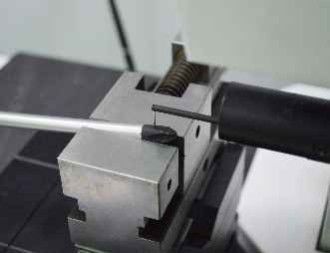

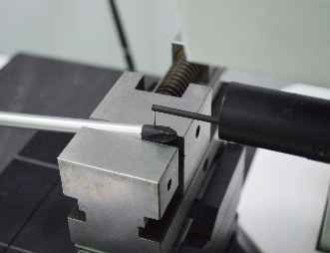

Κουμπή κατσαβιδιδιού
Συστατικό βαλβίδας
Κουρέματα
Τεχνικές προδιαγραφές
| Προδιαγραφές |
Αξία |
| Αριθμός μοντέλου |
SR1133G-sack |
| Περιοχή μέτρησης στον άξονα Χ |
100 χιλιοστά |
| Πεδίο μέτρησης στον άξονα Z |
320 χιλιοστά |
| Περιοχή Z1-άξονας |
±420μm/65536:1 |
| Z1 Γραμμική ακρίβεια |
± 4% |
| Επαναληψιμότητα |
1δ≤2nm |
| Μακροκύματα διακοπής |
0.0250, 0.080, 0.250, 0.8, 2.5, 8mm |
| Αξιολογικό μήκος |
λcX2,3,4,5,6,7 |
| Υπόλοιπος θόρυβος |
≤ 0,005μm |
| Ταχύτητα κίνησης στον άξονα Χ |
0.1~10mm/s |
| Ταχύτητα κίνησης στον άξονα Z |
0.5-10mm/s |
Ικανότητες μέτρησης
Πλήρης ανάλυση παραμέτρων, συμπεριλαμβανομένων:
Παράμετροι τραχύτητας:Ρα, Ρπ, Ρβ, Ρζ(jis), Ρ3z, ΡζΔΙΝ, Ρζ, Ρμαζ, Ρκ, Ρτ, Ρκ, Ρσκ, Ρκου, Ρσμ, Ρς, ΡΔq, Ρκ, Ρπκ, Ρβκ, Mr1, Mr2, Rmr
Παράμετροι κυματισμού:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Αρχικές παραμέτρους περίγραμμα:Πα, Πτ, Πp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Συστατικά του συστήματος
Δέκτης επαγωγής σειράς R
Ψήφισμα: 65536:1 / 262144:1
Πεδίο μέτρησης: ±420μm / ±620μm
Γραμμική ακρίβεια: R: ±4% / ±3%
Μειονεκτικός θόρυβος: ≤ 0,007μm / ≤ 0,005μm
Αναφορά στην τραχύτητα: Οδηγός, χωρίς μόλυβδο
Αισθητήρας τραχύτητας χωρίς κεφαλή με εξαιρετικά χαρακτηριστικά απόκρισης συχνότητας και ευρύ εύρος ζώνης σήματος, ο οποίος αντιπροσωπεύει τον βέλτιστο τύπο αισθητήρα για εφαρμογές μέτρησης τραχύτητας.
Επιλογές συστήματος οδήγησης
Τροχαίο: 100-150 mm
Αριθμητικό διάστημα: 0,2 έως 2 μm
Καθαρότητα περίγραμμα: 0,5 μm/100 mm
Ακατέργαστη υπολειμματική τιμή: ≤ 0,02μm
Μέγιστη ταχύτητα κίνησης: 10 mm/s
Ελάχιστη ταχύτητα μέτρησης: 0,1 mm/s
Πρότυπο σύστημα κίνησης που παρέχει ακρίβεια μέτρησης του διαγράμματος σε μερικό επίπεδο, συμβατό με αισθητήρες τραχύτητας για μετρήσεις άνω των Ra 0,1 μm.
Συστατικά της στήλης
Διάστημα: 320~420mm / 520~620mm
Μέγιστη ταχύτητα κίνησης: 10 mm/s
Ελάχιστη ταχύτητα κίνησης: 0,5 mm/s
Ακριβότητα θέσης: 0,01 mm
Ελαφρύς σχεδιασμός στήλης σκελετού που εξασφαλίζει μακροχρόνια σταθερότητα χωρίς παραμόρφωση.
Συστατικά της πλατφόρμας
Υλικό: Μαρμάρινο
Προδιαγραφές: 500×800, 500×1000
Ένα κομμάτι σχεδιασμού με συμπαγή δομή για εύκολη συντήρηση και αποδοτικότητα χώρου.
Συχνές Ερωτήσεις
Είστε εργοστάσιο ή εμπορική εταιρεία;
Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Τι παράγει κυρίως η εταιρεία σας;
Ειδικευόμαστε σε μηχανές μέτρησης όρασης, μηχανές μέτρησης συντεταγμένων, κορδόνια CMM & VMM και σχετικό εξοπλισμό μέτρησης.
Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Η επαγγελματική ομάδα μας θα σας συστήσει κατάλληλες προδιαγραφές με βάση την ποικιλία και τις απαιτήσεις μετρήσεων του προϊόντος σας.
Δέχεστε εξατομικευμένη εξυπηρέτηση;
Ναι, παρέχουμε τόσο τυποποιημένα μηχανήματα όσο και εξατομικευμένες λύσεις προσαρμοσμένες στις συγκεκριμένες ανάγκες των πελατών.
Ποια είναι η περίοδος εγγύησης σας;
Τα προϊόντα μας έρχονται με εγγύηση ενός έτους.
