Ελεγκτής Τραχύτητας Επιφάνειας και Περιγράμματος για Αρθρωτούς Στυλοφόρους
Ο Ελεγκτής Τραχύτητας Περιγράμματος Σειράς SPR1000 είναι ένα σύστημα μέτρησης ακριβείας σχεδιασμένο για ολοκληρωμένη ανάλυση επιφάνειας βιομηχανικών εξαρτημάτων, συμπεριλαμβανομένων αρθρωτών στυλοφόρων, κρυστάλλων γερμανίου οπτικής ποιότητας, δακτυλίων στεγανοποίησης και στροβιλοσφραγίδων.
Θεμελιώδεις Αρχές Μέτρησης Επιφάνειας
Όλες οι επιφάνειες μπορούν να μετρηθούν με βάση τέσσερα βασικά στοιχεία που καθορίζουν τα λειτουργικά τους χαρακτηριστικά:
- Διαστάσεις: Γραμμικές σχέσεις μεταξύ ακτίνας, γωνίας, απόστασης και χαρακτηριστικών επιφάνειας
- Σχήμα: Απόκλιση από την επιθυμητή γεωμετρία (επίπεδο, σφαίρα, κώνος) που προκαλείται συνήθως από σφάλμα μηχανής
- Τραχύτητα: Υφή επιφάνειας που προκύπτει από εργαλεία κοπής ή διαδικασίες μηχανικής κατεργασίας
- Κυματότητα: Μη ιδανικά αποτελέσματα μηχανής από δονήσεις, ανεπαρκή ακαμψία ή αστάθεια διαδικασίας
Χαρακτηριστικά Σειράς SPR1000
Τυπική διαμόρφωση με βέλτιστη σχέση κόστους-αποτελεσματικότητας. Διαθέτει τεχνολογία διπλού αισθητήρα που συνδυάζει ψηφιακή ανίχνευση περιγράμματος με επαγωγική μέτρηση τραχύτητας για ολοκληρωμένη ανάλυση επιφάνειας σε μία μόνο μηχανή.

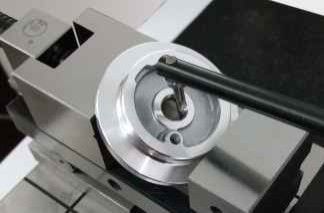

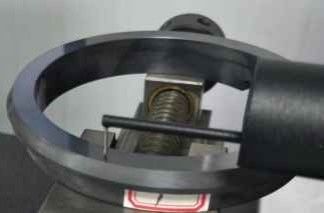

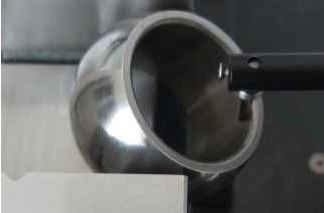

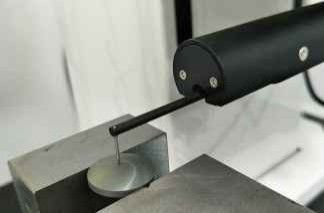

Εφαρμογές Μέτρησης
Τεχνικές Προδιαγραφές
| Προδιαγραφή |
Τιμή |
| Αριθμός Μοντέλου |
PR1103G-sdk |
| Εύρος Μέτρησης Άξονας Χ |
100mm |
| Εύρος Μέτρησης Άξονα Ζ |
320mm |
| Εύρος Μέτρησης Άξονα Ζ1 |
C:±12.5mm/R:±420μm |
| Ακρίβεια Περιγράμματος Γραμμική Ακρίβεια Ζ1 |
±(1.5+|0.2H|)μm |
| Ακρίβεια Τόξου |
±(2+R/8)μm |
| Ακρίβεια Γωνίας |
±2′ |
| Ευθύτητα |
0.8μm/100mm |
| Γραμμική Ακρίβεια Τραχύτητας |
±4% |
| Υπολειπόμενος Θόρυβος |
≤0.02μm |
| Τιμή Επανάληψης |
1δ≤2nm |
| Μήκος Κοπής |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Μήκος Αξιολόγησης |
λcX2,3,4,5,6,7 |
| Ταχύτητα Κίνησης Άξονα Χ |
0.1~10mm/s |
| Ταχύτητα Κίνησης Άξονα Ζ |
0.5-10mm/s |
Δυνατότητες Μέτρησης
Ανάλυση Προφίλ: Γραμμικά στοιχεία, σημεία, αποστάσεις μεταξύ σημείων και γραμμών, ανάλυση θέσης συμπεριλαμβανομένης της απόστασης, παραλληλισμού, ορθογωνιότητας, γωνίας, βάθους αυλακιού, πλάτους αυλακιού, ακτίνας, ανάλυση ευθύτητας, ανάλυση κυρτότητας και ανάλυση προφίλ.
Παράμετροι Τραχύτητας: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Παράμετροι Κυματότητας: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Παράμετροι Αρχικού Περιγράμματος: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Στοιχεία Συστήματος
Ψηφιακός Αισθητήρας Περιγράμματος Σειράς P
- Ανάλυση: 0.02-0.2µm
- Εύρος: ±7.5-±30µm
- Γραμμική Ακρίβεια: ±(1.5+|0.6H|)µm
- Δύναμη Μέτρησης: 1.2kg
- Διατηρεί εξαιρετική γραμμικότητα σε μεγάλα εύρη μέτρησης
Επιλογές Συστήματος Κίνησης
- Διαδρομή Ράγας: 100-150mm
- Διάστημα Αριθμών: 0.2~2µm
- Ευθύτητα Περιγράμματος: 0.5µm/100mm
- Υπολειπόμενη Τιμή Τραχύτητας: ≤0.02µm
- Μέγιστη Ταχύτητα: 10mm/s
- Ελάχιστη Ταχύτητα: 0.1mm/s
- Το τυπικό σύστημα κίνησης καλύπτει τις απαιτήσεις μέτρησης περιγράμματος εξαρτημάτων
Στοιχεία Στήλης
- Εύρος: 320~420mm / 520~620mm (επιλέξιμο)
- Μέγιστη Ταχύτητα: 10mm/s
- Ελάχιστη Ταχύτητα: 0.5mm/s
- Ακρίβεια Τοποθέτησης: 0.01mm
- Ο ελαφρύς σχεδιασμός του πλαισίου εξασφαλίζει μακροχρόνια σταθερότητα χωρίς παραμόρφωση
Στοιχεία Πλατφόρμας
- Υλικό: Κατασκευή από μάρμαρο
- Προδιαγραφές: 500×800mm, 500×1000mm
- Σχεδιασμός ενός τεμαχίου με συμπαγή δομή για εύκολη συντήρηση
Συχνές Ερωτήσεις
Είστε εργοστάσιο ή εμπορική εταιρεία;
Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Τι κατασκευάζει κυρίως η εταιρεία σας;
Ειδικευόμαστε σε Μηχανές Μέτρησης Όρασης, Μηχανές Μέτρησης Συντεταγμένων, εξαρτήματα CMM & VMM και σχετικό εξοπλισμό.
Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Η επαγγελματική μας ομάδα θα σας προτείνει κατάλληλες προδιαγραφές με βάση την ποικιλία των προϊόντων σας και τις απαιτήσεις μέτρησης.
Δέχεστε προσαρμοσμένη υπηρεσία;
Ναι, παρέχουμε τόσο τυπικές μηχανές όσο και προσαρμοσμένες λύσεις προσαρμοσμένες στις συγκεκριμένες ανάγκες των πελατών.
Ποια είναι η περίοδος εγγύησής σας;
Τα προϊόντα μας συνοδεύονται από εγγύηση 1 έτους. Έχουμε ενισχύσει την ανθεκτικότητα στα εύθραυστα εξαρτήματα για να διασφαλίσουμε την αξιοπιστία του προϊόντος.
