Σύστημα μέτρησης υψηλής ακρίβειας της τραχύτητας της επιφάνειας και του περίγραμμα
Βασικά στοιχεία της ανάλυσης μετρήσεων επιφάνειας
Όλες οι μετρήσεις επιφάνειας περιλαμβάνουν τέσσερα κρίσιμα στοιχεία που καθορίζουν την ποιότητα και τις επιδόσεις των κατασκευαστικών στοιχείων:
- Μέγεθος:Τα λειτουργικά σχήματα επιφάνειας που ορίζονται από γραμμικές σχέσεις μεταξύ ακτίνας, γωνίας, απόστασης και χαρακτηριστικών
- Σχήμα:Απόκλιση από τη γεωμετρία επιφάνειας-στόχο (επίπεδο, σφαίρα, κώνος κλπ.), συνήθως λόγω σφάλματος μηχανής
- Ακατέργαστη:Αλλαγές υφής επιφάνειας που προκαλούνται από εργαλεία κοπής ή διαδικασίες μηχανικής επεξεργασίας
- Κύκλωμα:Μη ιδανικές επιδράσεις μηχανών που οφείλονται σε δονήσεις, ανεπαρκή ακαμψία ή αστάθεια της διαδικασίας
Χαρακτηριστικά SER2000
Η επίτευξη της βέλτιστης ισορροπίας απόδοσης και κόστους με ανώτερη σχέση τιμής/αποτελέσματος:
- Ψηφιακός αισθητήρας διαγράμματος υψηλής ακρίβειας
- Ανιχνευτής τραχύτητας ευρείας εμβέλειας χωρίς κεφαλή
- Δυναμικότητες μεγάλης κλίμακας προφίλομετρίας και μέτρησης μικροπροφίλων
- Μέτρηση ευρείας εμβέλειας τραχύτητας
- Μετρήσεις υψηλής ακρίβειας σε μεγάλη κλίμακα της τραχύτητας και του περίγραμμα σε σύνθετα μοντέλα

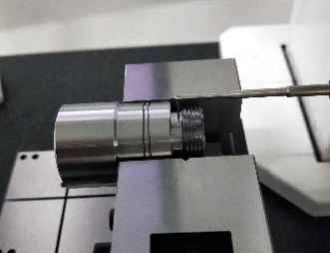

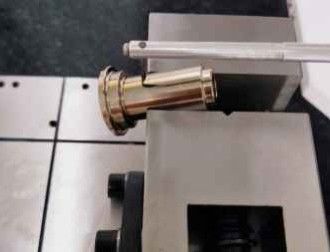

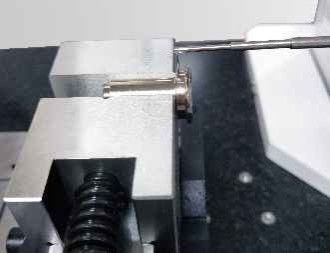

Εφαρμογές μέτρησης

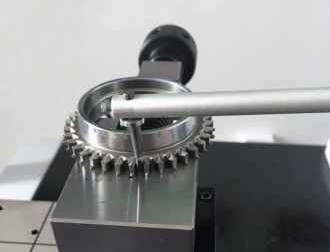

Συσκευές κιβωτίων ταχυτήτων
Μέρη κιβωτίων ταχυτήτων
Τεχνουργήματα ακριβείας
Κεφάλαιο 7
Τεχνικές προδιαγραφές - SER2042G-tbo
| Παράμετρος |
Προδιαγραφές |
| Πεδίο μέτρησης Άξονας Χ |
120 χιλιοστά |
| Πεδίο μέτρησης άξονας Z |
420 χιλιοστά |
Πεδίο μέτρησης στον άξονα Z1 |
C:±7,5 mm / R:±600μm |
| Ακριβότητα διαγράμματος Z1 Γραμμική ακρίβεια |
00,07% π.σ. |
| Ακριβότητα Pt |
± 0,3μm |
| Ακριβότητα γωνίας |
±1′ |
| Καθαρότητα |
0.3μm/100mm |
| Ακατέργαστη ακρίβεια Γραμμική ακρίβεια |
± 4% |
| Υπόλοιπος θόρυβος |
≤ 0,02 μm |
| Επαναληψιμότητα |
1δ≤3nm |
| Μακροκύματα διακοπής |
0.0250, 0.080, 0.250, 0.8, 2.5, 8mm |
| Αξιολογικό μήκος |
λcX2,3,4,5,6,7 |
| Ταχύτητα οδήγησης άξονας Χ |
0.5~20mm/s |
| Ταχύτητα οδήγησης άξονας Z |
0.2-20mm/s |
Ικανότητες μέτρησης
Μέτρηση προφίλ:Ολοκληρωμένη ανάλυση στοιχείων γραμμής, χαρακτηριστικών σημείων, αποστάσεων μεταξύ σημείων και γραμμών, σχέσεων θέσης, συμπεριλαμβανομένης της απόστασης, του παράλληλου, της κατακόρυφης, της γωνίας, του βάθους αυλαίας,πλάτος αυλαίαςΔυνατότητα ανάλυσης ευθείας, ανάλυσης κυψελότητας και ανάλυσης προφίλ.
Μέτρηση τραχύτητας:Πλήρης ανάλυση παραμέτρων τραχύτητας, συμπεριλαμβανομένων Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr. Παραμέτροι κυματισμού: Wa, Wt, Wp, Wv, Wz,Δωρεάν, Wsm, Wsk, Wku, Wmr. Αρχικές παραμέτρους διαγράμματος: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr.
Συστατικά του συστήματος
Αισθητήρας προφίλ επαγωγικής τραχύτητας σειράς ER
- Ψήφισμα: 65536:1 / 262144:1
- Περιοχή: R:±400μm/±600μm, C:±5mm/±7,5mm
- Λειτουργική ακρίβεια:00,15%/0,07%
- Μειονεκτικός θόρυβος: ≤ 0,025μm/≤ 0,02μm
- Αναφορά στην τραχύτητα: Οδηγός, χωρίς οδηγό
- Ενσωματωμένος αισθητήρας επαγωγικότητας υψηλής ακρίβειας για τη μέτρηση της τραχύτητας και του προφίλ με απλή αλλαγή βελόνας
Συστήματα κίνησης
Δοκιμαστής χαμηλού θορύβου / Δοκιμαστής κεραμικού χαμηλού θορύβου(Επιλέξτε σύμφωνα με τις απαιτήσεις της αίτησης)
- Σιδηροδρομική διαδρομή: 100-150mm / 180~220mm
- Αριθμητικό διάστημα: 0,05 ~ 2μm / 0,05 ~ 5μm
- Καθαρότητα περίγραμμα: 0,3μm/100mm
- Ακατέργαστη υπολειμματική τιμή: ≤ 0,005μm
- Μέγιστη ταχύτητα κίνησης: 20 mm/s
- Ελάχιστη ταχύτητα μέτρησης: 0,1 mm/s
- Ο ενεργοποιητής χαμηλού θορύβου πληροί τις απαιτήσεις για την ακρίβεια της μέτρησης του προφίλ των τυποποιημένων εξαρτημάτων και τη μέτρηση της τραχύτητας που υπερβαίνει το Ra 0,025 μm
Συστατικά της στήλης
Στήλη υψηλής ταχύτητας Cnf / Στήλη μεγάλης ταχύτητας Cnfl(Επιλέξτε σύμφωνα με τις απαιτήσεις μέτρησης)
- Διάστημα: 320~420mm / 520~620mm
- Μέγιστη ταχύτητα κίνησης: 20 mm/s
- Ελάχιστη ταχύτητα κίνησης: 0,2 mm/s
- Ακριβότητα θέσης: 0,005 mm
- Στήλη υψηλής ταχύτητας με κατασκευή πλαισίου διατηρεί ακρίβεια χωρίς παραμόρφωση, με γρήγορη δομή μετάδοσης και ευρύ φάσμα ταχυτήτων
Συστατικά της πλατφόρμας
MPE ολοκληρωμένο εργονομικό πίνακα μηχανής
- Υλικό: Μαρμάρινο
- Προδιαγραφή: 500*800, 500*1000
- Ολοκληρωμένο σχεδιασμό με συμπαγή δομή για εύκολη συντήρηση και αποδοτικότητα χώρου
- Η εργονομική σχεδίαση μειώνει την κόπωση του χειριστή
Συχνές Ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Ε2: Τι παράγει κυρίως η εταιρεία σας;
Α2: Ειδικευόμαστε σε μηχανές μέτρησης όρασης, μηχανές μέτρησης συντεταγμένων, κορδόνια CMM & VMM και συναφείς εξοπλισμούς.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Α3: Η επαγγελματική ομάδα μας θα σας συστήσει κατάλληλα όργανα μέτρησης με βάση την ποικιλία των προϊόντων σας και τις απαιτήσεις μέτρησης.
Ε: Δέχεστε την εξατομικευμένη υπηρεσία;
Α4: Ναι, παρέχουμε τόσο τυποποιημένες μηχανές όσο και προσαρμοσμένες λύσεις για τις ειδικές ανάγκες των πελατών.
Ε: Ποια είναι η περίοδος εγγύησης σας;
Α5: Τα προϊόντα μας φέρουν εγγύηση ενός έτους. Έχουμε βελτιώσει την αντοχή των εύθραυστων εξαρτημάτων για να εξασφαλίσουμε την αξιοπιστία του προϊόντος.
