Προηγμένο Σύστημα Μέτρησης Τραχύτητας Επιφάνειας και Περιγράμματος Πολλαπλών Λειτουργιών
Μετρητής τραχύτητας επιφάνειας και περιγράμματος υψηλής ακρίβειας με ολοκληρωμένες δυνατότητες ανάλυσης για βιομηχανικές εφαρμογές μέτρησης.
Βασικές Αρχές Μέτρησης Επιφάνειας
Όλες οι επιφάνειες περιέχουν μετρήσιμα στοιχεία, όπως διαστάσεις, σχήμα, τραχύτητα και κυματότητα. Τα εξαρτήματα υψηλής ακρίβειας απαιτούν ανάλυση όλων αυτών των στοιχείων:
- Διαστάσεις: Λειτουργικά σχήματα επιφάνειας που ορίζονται από γραμμικές σχέσεις μεταξύ ακτίνας, γωνίας, απόστασης και χαρακτηριστικών
- Σχήμα: Απόκλιση από το επιθυμητό σχήμα επιφάνειας (επίπεδο, σφαίρα, κώνος κ.λπ.), συνήθως προκαλούμενη από σφάλμα μηχανής
- Τραχύτητα: Υφή επιφάνειας που προκαλείται από εργαλεία κοπής ή διαδικασίες κατεργασίας
- Κυματότητα: Μη ιδανικά αποτελέσματα μηχανής από δονήσεις, ανεπαρκή ακαμψία ή αστάθεια διαδικασίας
Χαρακτηριστικά Σειράς SPR2000
Βέλτιστη ισορροπία απόδοσης και κόστους με ανώτερη αναλογία τιμής προς απόδοση:
- Ψηφιακός αισθητήρας περιγράμματος υψηλής ακρίβειας
- Αισθητήρας τραχύτητας ευρέος φάσματος χωρίς κεφαλή
- Προφιλομετρία μεγάλης κλίμακας και μέτρηση μικροπροφίλ
- Δυνατότητες μέτρησης τραχύτητας ευρέος φάσματος
- Μέτρηση τραχύτητας και περιγράμματος μεγάλης κλίμακας υψηλής ακρίβειας για σύνθετα μοντέλα
Εφαρμογές Μέτρησης

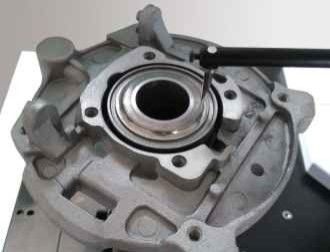

Κέλυφος Κινητήρα

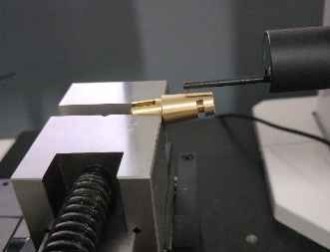

Σώμα Βαλβίδας Εμβόλου

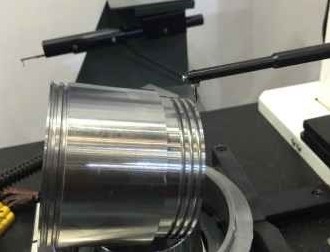

Έμβολο

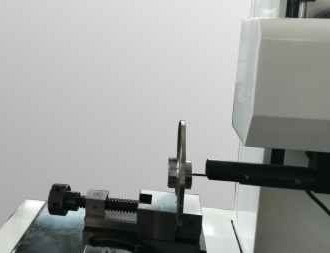

Εξαρτήματα Συμπλέκτη Αυτοκινήτου
Συνιστώμενες Προδιαγραφές - SPR2012G-tdp
| Παράμετρος |
Προδιαγραφή |
| Εύρος Μέτρησης Άξονας Χ |
150mm |
| Εύρος Μέτρησης Άξονας Ζ |
420mm |
| Εύρος Μέτρησης Άξονας Ζ1 |
C:±12.5mm/R:±620μm |
| Ακρίβεια Περιγράμματος Γραμμική Ακρίβεια Ζ1 |
±(0.8+|0.12H|)μm |
| Ακρίβεια Τόξου |
±(1.5+R/12)μm |
| Ακρίβεια Γωνίας |
±1′ |
| Ευθύτητα |
0.5μm/100mm |
| Ακρίβεια Τραχύτητας Γραμμική Ακρίβεια |
±3% |
| Υπολειπόμενος Θόρυβος |
≤0.05μm |
| Επαναληψιμότητα |
1δ≤1nm |
| Μήκος Κοπής |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Μήκος Αξιολόγησης |
λcX2,3,4,5,6,7 |
| Ταχύτητα Οδήγησης Άξονας Χ |
0.5~20mm/s |
| Ταχύτητα Οδήγησης Άξονας Ζ |
0.2-20mm/s |
Λειτουργίες Μέτρησης
Μέτρηση Προφίλ: Γραμμικά στοιχεία διαφόρων επιφανειών εργασίας, χαρακτηριστικά σημείων, μετρήσεις απόστασης μεταξύ σημείων και γραμμών, ανάλυση θέσης συμπεριλαμβανομένης της απόστασης, παραλληλισμού, ορθογωνιότητας, γωνίας, βάθους αυλακιού, πλάτους αυλακιού, ακτίνας. Δυνατότητα ανάλυσης ευθύτητας, ανάλυσης κυρτότητας και ανάλυσης προφίλ.
Παράμετροι Τραχύτητας: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Παράμετροι Κυματότητας: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Παράμετροι Αρχικού Περιγράμματος: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Στοιχεία Συστήματος
Αισθητήρας: Ψηφιακός Αισθητήρας Προφίλ Χαμηλού Θορύβου Σειράς PHP
- Ανάλυση: 0.02-0.1μm
- Εύρος: ±7.5-±30μm
- Γραμμική ακρίβεια: ±(0.7+|0.05H|)μm
- Δύναμη μέτρησης: 0.7g
- Αισθητήρας τραχύτητας τύπου χωρίς οδηγό με εξαιρετική απόκριση συχνότητας και ευρύ εύρος ζώνης σήματος
Οδηγός: Οδηγός Χαμηλού Θορύβου DSH / Κεραμικός Οδηγός Χαμηλού Θορύβου DCH
- Διαδρομή ράγας: 100-150mm / 180-220mm
- Διάστημα αριθμών: 0.05-2μm / 0.05-5μm
- Ευθύτητα περιγράμματος: 0.3μm/100mm
- Υπολειπόμενη τιμή τραχύτητας: ≤0.005μm
- Μέγιστη ταχύτητα κίνησης: 20mm/s
- Ελάχιστη ταχύτητα μέτρησης: 0.1mm/s
- Ο ενεργοποιητής χαμηλού θορύβου πληροί τις απαιτήσεις ακρίβειας μέτρησης προφίλ τυπικών εξαρτημάτων
Μέλος Στήλης: Στήλη Υψηλής Ταχύτητας CNF / Μακριά Στήλη Υψηλής Ταχύτητας CNFL
- Εύρος: 320-420mm / 520-620mm
- Μέγιστη ταχύτητα κίνησης: 20mm/s
- Ελάχιστη ταχύτητα κίνησης: 0.2mm/s
- Ακρίβεια τοποθέτησης: 0.005mm
- Στήλη υψηλής ταχύτητας με σχεδιασμό πλαισίου, μη παραμορφώσιμη για μακροχρόνια χρήση
Στοιχεία Πλατφόρμας: Ενσωματωμένο Εργονομικό Τραπέζι Μηχανής MPE
- Υλικό: Μάρμαρο
- Προδιαγραφή: 500*800, 500*1000
- Ενσωματωμένος σχεδιασμός με συμπαγή δομή
- Βολική συντήρηση και εξοικονόμηση χώρου
- Ο εργονομικός σχεδιασμός μειώνει την κόπωση του χειριστή
Συχνές Ερωτήσεις
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Ε2: Τι κατασκευάζει κυρίως η εταιρεία σας;
Α2: Παράγουμε κυρίως μηχανές μέτρησης όρασης, μηχανές μέτρησης συντεταγμένων, εξαρτήματα CMM & VMM και σχετικό εξοπλισμό.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Α3: Η επαγγελματική μας ομάδα θα σας προτείνει κατάλληλα όργανα μέτρησης με βάση την ποικιλία των προϊόντων σας και τις απαιτήσεις μέτρησης.
Ε4: Δέχεστε προσαρμοσμένες υπηρεσίες;
Α4: Ναι, παρέχουμε τόσο τυπικές μηχανές όσο και προσαρμοσμένες λύσεις προσαρμοσμένες στις ανάγκες των πελατών.
Ε5: Ποια είναι η περίοδος εγγύησής σας;
Α5: Η περίοδος εγγύησης των προϊόντων μας είναι 1 έτος. Έχουμε βελτιώσει τα εύθραυστα μέρη και διατηρούμε σταθερή ποιότητα προϊόντος.
