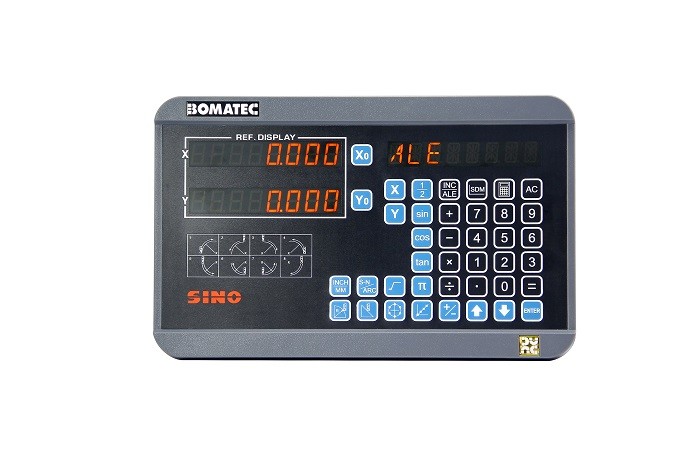

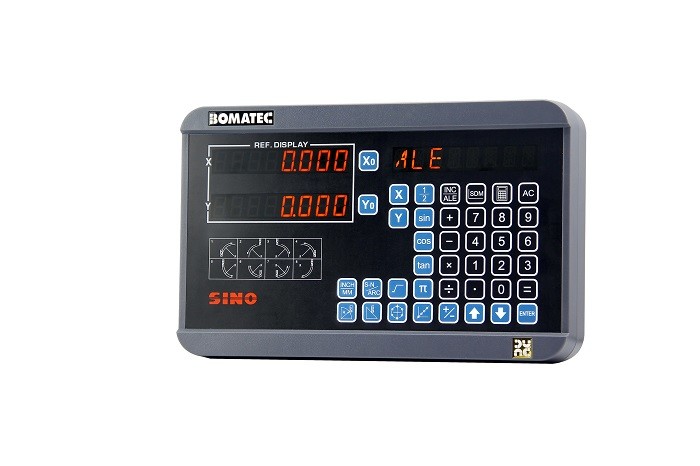

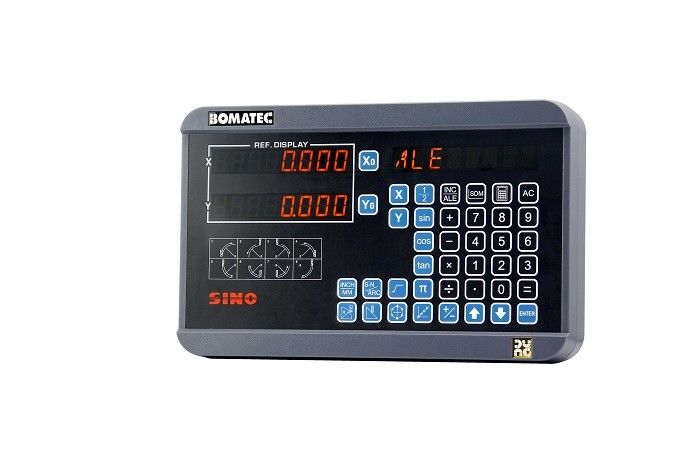

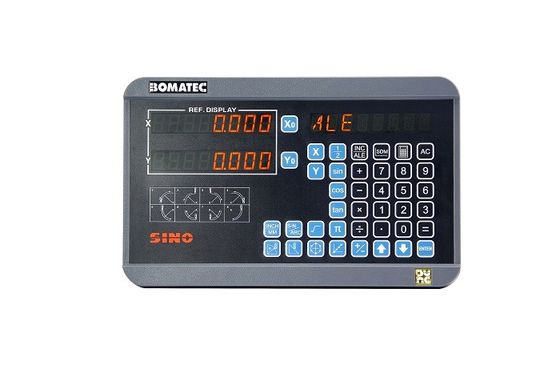

Ψηφιακό σύστημα ανάγνωσης με σχεδιασμό EMC, γραμμική αντιστάθμιση και ανοσία θορύβου / διαμόρφωση 2 άξων

Προηγμένο σύστημα ψηφιακής ανάγνωσης δύο αξόνων με σχεδιασμό EMC, τεχνολογία γραμμικής αντιστάθμισης και ανώτερη ανθεκτικότητα στον θόρυβο για βιομηχανικές εφαρμογές ακριβείας.

Για εφαρμογές που απαιτούν ακρίβεια μικροεπίπεδου, όπως αθλιπτικές μηχανές, μηχανές τρύπησης και όργανα μέτρησης,Η επίτευξη ακρίβειας μόνο μέσω της κατασκευής του σώματος της μηχανής είναι τόσο δαπανηρή όσο και δύσκολη.

Τα συστήματα ψηφιακής ανάγνωσης δύο αξόνων της σειράς XH-2E παρέχουν μια οικονομικά αποδοτική λύση με την ενσωμάτωση μη γραμμικής αντιστάθμισης σφαλμάτων.Αυτή η προηγμένη λειτουργία αντικατοπτρίζει την τεχνολογία αντιστάθμισης που χρησιμοποιείται σε ελεγκτές μηχανών CNC, βελτιώνοντας σημαντικά την ακρίβεια της απεικόνισης χωρίς εκτεταμένες μηχανικές τροποποιήσεις.

Η σειρά XH-2E ενσωματώνει φίλτρο θορύβου τριπλού σταδίου για την είσοδο σήματος μετατροπέα, παρέχοντας ολοκληρωμένη εξασθένιση θορύβου σε ευρύ εύρος ζώνης συχνοτήτων (1kHz-1000MHz).

Οι προσεκτικά σχεδιασμένες διαταγές PCB και εξαρτημάτων ακολουθούν τις καθιερωμένες αρχές EMC για να παρέχουν μέγιστη ανοσία στον θόρυβο και ηλεκτρομαγνητική συμβατότητα.Η γραμμική τροφοδοσία εξασφαλίζει βέλτιστες επιδόσεις και προστασία από παρεμβολές από ηλεκτρικές πηγές.

Η σειρά XH-2E χρησιμοποιεί ταινία πολυεστέρα σειράς Autotex από την AUTOTYPE Ltd του Ηνωμένου Βασιλείου, αναγνωρισμένη ως η υψηλότερης ποιότητας ταινία μεμβράνης στη βιομηχανία κατασκευής διακόπτη.

Αυτή η υψηλής ποιότητας μεμβράνη προσφέρει εξαιρετική χημική αντοχή σε κοινούς βιομηχανικούς διαλύτες και προσφέρει ένα ελάχιστο προσδόκιμο ζωής διακόπτη 100.000 λειτουργιών.

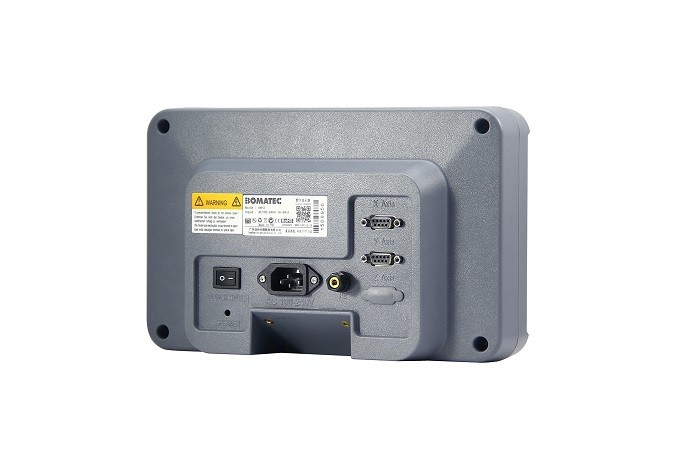

Η σειρά XH-2E διαθέτει ένα πλήρως σφραγισμένο περίβλημα που προστατεύει τα ηλεκτρονικά κυκλώματα από επικίνδυνα περιβάλλοντα στο εργοστάσιο,συμπεριλαμβανομένης της σκόνης και των εξατμισμένων καπνών ψυκτικού υλικού από τις διαδικασίες επεξεργασίας EDM.

Για να αποφευχθεί η υπερθέρμανση στο σφραγισμένο περιβάλλον, το σύστημα ενσωματώνει μεταλλική μπροστινή πλάκα και πάνελ για αποτελεσματική διάχυση της θερμότητας, σε συνδυασμό με μετασχηματιστή υπερυψωμένης θερμοκρασίας.

Η υψηλή ακρίβεια και ανάλυση (1μm) της οθόνης είναι απαραίτητη για τις εφαρμογές της γρανίστρας, αλλά οι δονήσεις κατά τη διάρκεια της μηχανικής μπορούν να προκαλέσουν εναλλαγή ψηφίων της οθόνης, ιδιαίτερα σε μεγάλες γρανίστρες.

Η καινοτόμος λειτουργία φιλτραρίσματος δονήσεων σταθεροποιεί την οθόνη, εξαλείφοντας την εναλλαγή ψηφίων για πιο άνετες ενδείξεις και μειώνοντας το πιθανό ανθρώπινο σφάλμα στην ερμηνεία των μετρήσεων.
