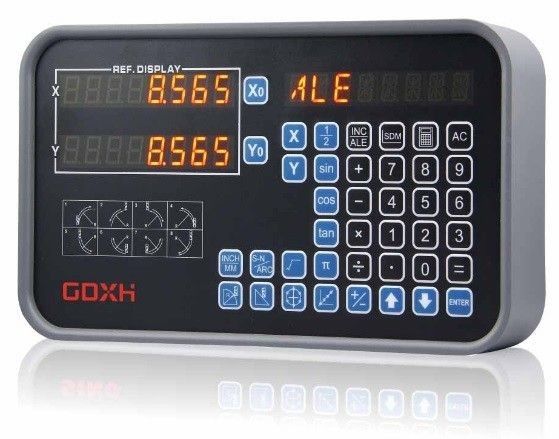

Σύστημα ψηφιακής ανάγνωσης 2 αξόνων με σχεδίαση EMC, γραμμική αντιστάθμιση και θόρυβο, μοντέλο XH-2E

Σε εφαρμογές που απαιτούν ακρίβεια μικροεπίπεδου, όπως αθλιωτικές μηχανές, μηχανές τρύπησης και όργανα μέτρησης,Η επίτευξη της απαιτούμενης ακρίβειας μόνο μέσω της κατασκευής του σώματος της μηχανής είναι τόσο δαπανηρή όσο και δύσκολη.

Τα συστήματα ψηφιακής ανάγνωσης 2 άξονων της σειράς XH-2E παρέχουν μια οικονομικά αποδοτική λύση με την ενσωμάτωση μη γραμμικής αντιστάθμισης σφαλμάτων.παρόμοιες με τις μεθόδους αντιστάθμισης που χρησιμοποιούνται σε ελεγκτές μηχανών CNC, βελτιώνει σημαντικά την ακρίβεια της απεικόνισης χωρίς δαπανηρές μηχανικές τροποποιήσεις.

Η σειρά XH-2E ενσωματώνει ένα εξελιγμένο φίλτρο θορύβου τριών σταδίων για την είσοδο σήματος μετατροπέα, παρέχοντας ολοκληρωμένη εξασθένιση θορύβου σε ευρύ εύρος ζώνης συχνοτήτων (1kHz-1000MHz).

Η διάταξη PCB και των εξαρτημάτων μας ακολουθεί αυστηρά τις καθορισμένες κατευθυντήριες γραμμές για να μεγιστοποιήσει την ανοσία στον θόρυβο και την απόδοση EMC.Το σύστημα χρησιμοποιεί γραμμική τροφοδοσία για τη διασφάλιση βέλτιστης απόδοσης και προστασίας από παρεμβολές ηλεκτρικής πηγής.

Η σειρά XH-2E διαθέτει ταινία πολυεστέρα σειράς Autotex από την AUTOTYPE Ltd. του Ηνωμένου Βασιλείου, αναγνωρισμένη ως η υψηλότερης ποιότητας ταινία μεμβράνης που διατίθεται στη βιομηχανία κατασκευής διακόπτη μεμβράνης.

Αυτό το υλικό υψηλής ποιότητας προσφέρει εξαιρετική χημική αντοχή σε κοινούς βιομηχανικούς διαλύτες και προσφέρει ένα ελάχιστο προσδόκιμο ζωής διακόπτη 100.000 λειτουργιών.

Το περίβλημα XH-2E είναι πλήρως σφραγισμένο για την προστασία των εσωτερικών ηλεκτρονικών από επικίνδυνα περιβάλλοντα στο εργοστάσιο, συμπεριλαμβανομένης της σκόνης και των εξατμισμένων καπνών ψυκτικού υγρού από τις διαδικασίες επεξεργασίας EDM.

Για την πρόληψη της υπερθέρμανσης στο σφραγισμένο περιβάλλον, το σύστημα χρησιμοποιεί μεταλλική μπροστινή πλάκα και πάνελ για αποτελεσματική διάχυση της θερμότητας, που συμπληρώνεται από μετασχηματιστή υπερυψωμένης θερμοκρασίας.

Η υψηλή ακρίβεια και ανάλυση της οθόνης (1μm) είναι απαραίτητη για τις εφαρμογές της γρανίστρας.

Η καινοτόμος λειτουργία φιλτραρίσματος δονήσεων σταθεροποιεί την οθόνη, παρέχοντας άνετες, σταθερές ενδείξεις που μειώνουν το ανθρώπινο σφάλμα και βελτιώνουν την λειτουργική απόδοση.
