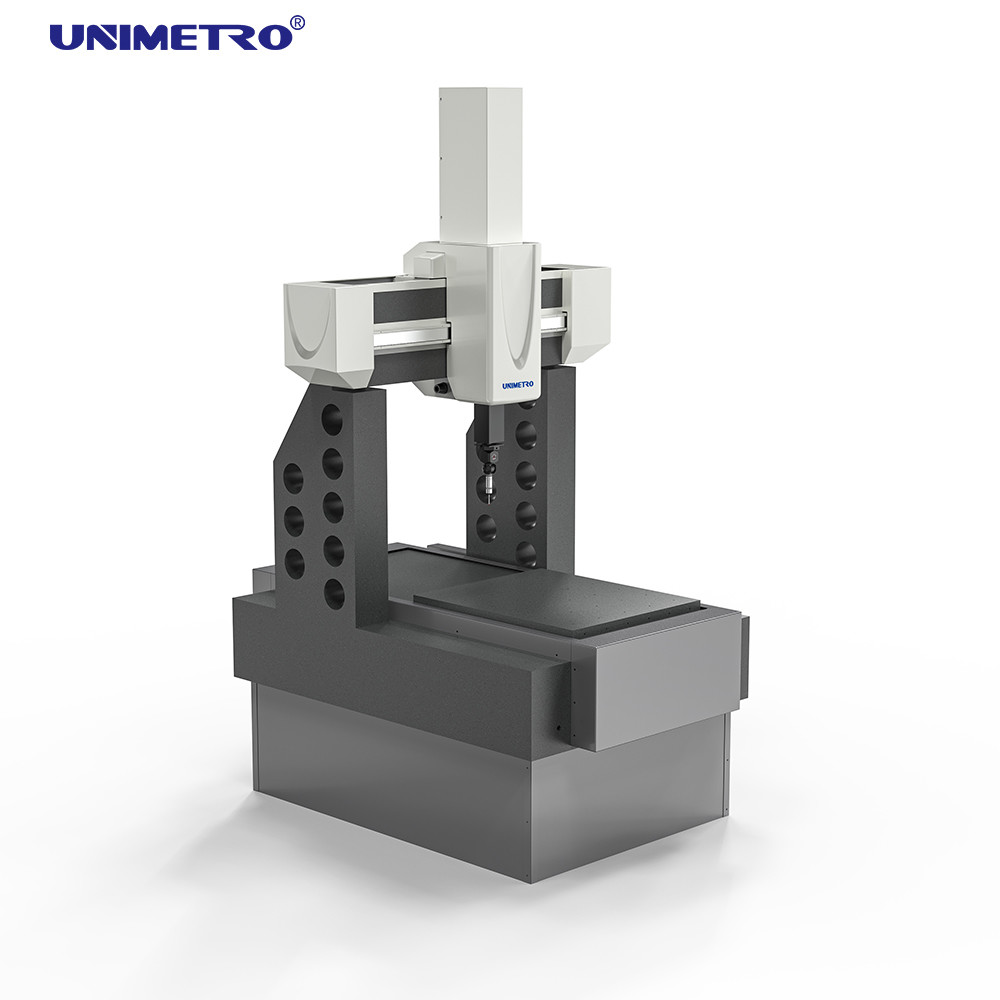

Αυτοματοποιημένη 3D Μηχανή Μέτρησης Συντεταγμένων OEM για Σύγκριση CAD με Χάρακα Υψηλής Ακρίβειας

Η μηχανή μέτρησης συντεταγμένων 3D τύπου γέφυρας υιοθετεί απλοποιημένο σχεδιασμό, προσφέροντας εξαιρετική οικονομική αποδοτικότητα για εφαρμογές μηχανουργικής κατεργασίας ακριβείας. Ιδανική για απαιτήσεις δοκιμών σε ηλεκτρονικά, καλούπια, οικιακές συσκευές, μικρά εξαρτήματα αυτοκινήτων και αεροδιαστημικά εξαρτήματα.

Η επιφάνεια εργασίας από γρανίτη αποτελεί τη βάση της μηχανής μέτρησης συντεταγμένων 3D, με όλους τους τρεις άξονες κατασκευασμένους από υλικό γρανίτη. Αυτό παρέχει ιδιότητες χωρίς τάσεις, αντοχή στη σκουριά και τη διάβρωση, με χαμηλό συντελεστή θερμικής διαστολής και ελάχιστη παραμόρφωση λόγω θερμοκρασίας. Μειώνει αποτελεσματικά τους κραδασμούς του μηχανήματος και βελτιώνει τη συνολική απόδοση.

Διαθέτει μετάδοση τριβής σε όλους τους τρεις άξονες με ένα σταθερό σύστημα μετάδοσης "αυτο-διόρθωσης απόκλισης". Η δομή "σταθερή + μικρο-ανάρτηση" διασφαλίζει παράλληλη μετάδοση στη ράγα οδήγησης, διατηρώντας την ακρίβεια και τη σταθερότητα της κίνησης. Παρέχει ενισχυμένη προστασία από συγκρούσεις για ασφαλέστερη λειτουργία.

Χρησιμοποιεί γραμμικούς μετρητές υψηλής ακρίβειας Renishaw με ανάλυση που κυμαίνεται από 0,1 μm έως 20 nm. Η παγκόσμια φήμη της Renishaw διασφαλίζει ποιότητα και αξιόπιστη εξυπηρέτηση μετά την πώληση για όλα τα εξαρτήματα του συστήματος συντεταγμένων.

Η μηχανή μέτρησης συντεταγμένων 3D της σειράς Helium είναι ειδικά σχεδιασμένη για βιομηχανίες μικρών και μεσαίων προϊόντων, καλουπιών και ηλεκτρονικών προϊόντων. Διατίθεται σε προσαρμόσιμα μεγέθη σύμφωνα με τις απαιτήσεις των πελατών. Διαθέτει ελαφρύ σχεδιασμό, γρήγορη εγκατάσταση και δεν απαιτεί θεμέλια.

Το Rational-DMIS είναι ένα ολοκληρωμένο πακέτο λογισμικού 3D μέτρησης, αναπτυγμένο με φιλικότητα προς τον χρήστη για αρχάριους και προηγμένες λειτουργίες. Κατασκευασμένο με έναν εγγενή πυρήνα DMIS συμβατό με το πρότυπο ISO 22093:2003, θέτει το πρότυπο για λογισμικό μέτρησης CMM.

Χειροκίνητη Κεφαλή MH20I από RENISHAW (Χειροκίνητη)

• Άξονας περιστροφής Α: 0°~90° Απόσταση βήματος: 15°
• Άξονας περιστροφής Β: ±180° Απόσταση βήματος: 15°
• Προσανατολισμός χωρικής μέτρησης: 168 φορές
• Επαναληψιμότητα θέσης: 1,5 μm

Μηχανοκίνητες Κεφαλές Κεφαλής PH20MT από RENISHAW

• Επαναληψιμότητα θέσης: +0,5 μm
• Βήματα τοποθέτησης: Άπειρα
• Άξονας περιστροφής: 360°
• Άξονας ταλάντευσης: 0°-115°
• Συνολικός αριθμός θέσεων: Αμέτρητες
• Θερμοκρασία λειτουργίας: 10-40°C

PH10T από RENISHAW

Συμβατό με οποιαδήποτε κεφαλή με σπείρωμα M8 και ράβδο επέκτασης (μέγιστη επιτρεπόμενη επέκταση έως 300mm).

Χρησιμοποιείται κυρίως για τη μέτρηση ντουλαπιών, πλαισίων, γραναζιών, εκκεντροφόρων, κοχλιωτών γραναζιών, κοχλιών, πτερυγίων, καμπυλών και καμπύλων επιφανειών σε μηχανήματα, αυτοκινητοβιομηχανία, αεροπορία, στρατιωτική βιομηχανία, έπιπλα, πρωτότυπα εργαλείων και άλλες βιομηχανίες μικρών έως μεσαίων εξαρτημάτων και καλουπιών.

Εφαρμόζεται επίσης σε ηλεκτρονικά, υλικά και πλαστικά για ακριβή ανίχνευση διαστάσεων, σχήματος και ανοχών μορφής του τεμαχίου εργασίας. Ικανό για επιθεώρηση εξαρτημάτων, μέτρηση σχήματος και εργασίες ελέγχου διαδικασίας.
