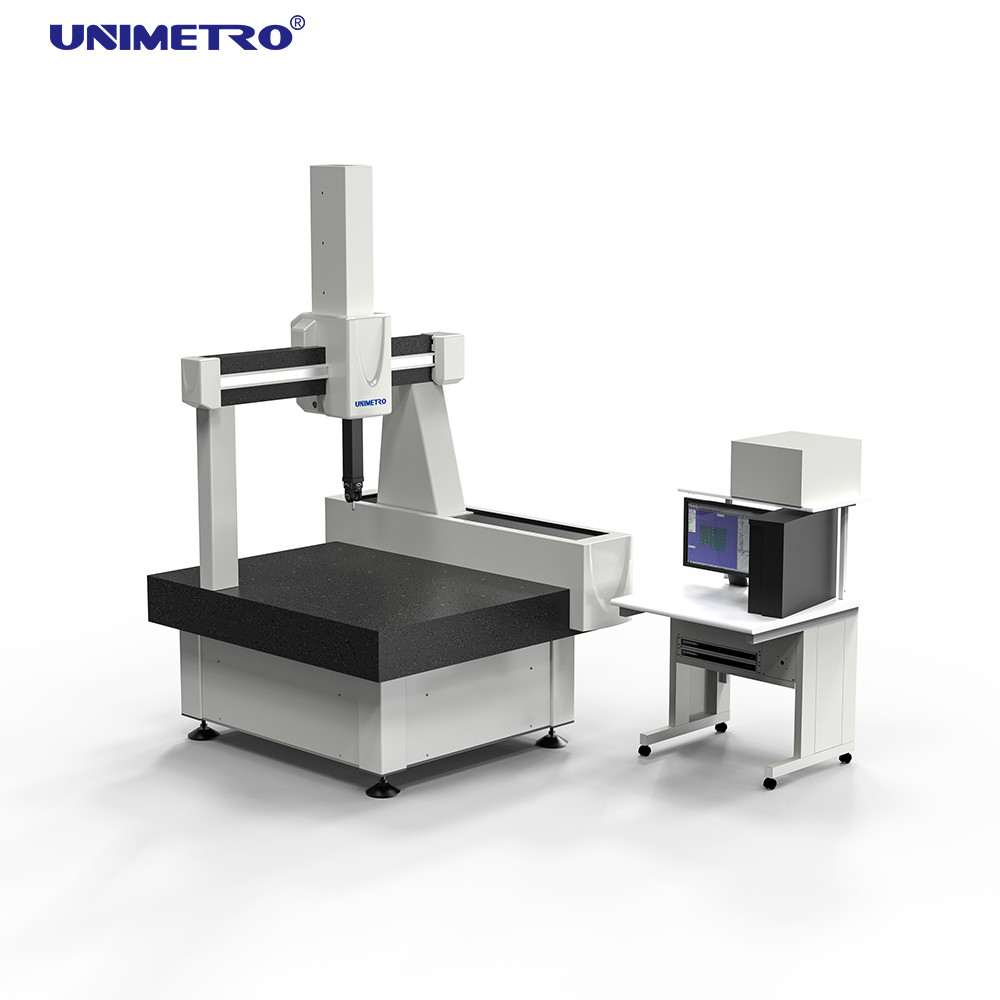

Μηχανή μέτρησης συντεταγμένων 3D σειράς ήλίου με βάση μαρμάρινο
Υψηλής ακρίβειας Full Auto 3D CMM
Το "Ηλίου" αντιπροσωπεύει τη μέτρηση υψηλής ακρίβειας που αναπτύχθηκε και σχεδιάστηκε εξ ολοκλήρου από την UNIMETRO.διασφάλιση τέλειας και έγκαιρης ενσωμάτωσης κατά τη διάρκεια της συναρμολόγησηςΌλες οι μηχανές μέτρησης γίνονται αποδεκτές σύμφωνα με τα πρότυπα ISO 10360-2, χρησιμοποιώντας δύο τυποποιημένες διαδικασίες αποδοχής με μέτρηση λέιζερ εξαιρετικής ακρίβειας και στερεά μέτρα πιστοποιημένα DKD.
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφές |
|---|
| Περιοχή μέτρησης | Χ=813mm, Υ=1220mm, Ζ=710mm |
| Συνολικές διαστάσεις | 1350 × 1580 × 2680 mm |
| Μέγιστο βάρος μέρους | 1200 κιλά |
| Βάρος μηχανής | 2600kg |
| ΜΠΕ | ≤ 1,8+L/350 (μm) |
| MPEp | ≤ 2,5μm |
| Ανάλυση κλίμακας | 0.5μm |
| Μέγιστη ταχύτητα 3D | 550 mm/s |
| Μέγιστη 3D επιτάχυνση | 700 mm/s |
Κύρια πλεονεκτήματα
Διπλό δίπλωμα ευρεσιτεχνίας
Το σύστημα αυτό, το οποίο ενσωματώνεται απευθείας στο πλαίσιο του μηχανήματος, επιτρέπει την τοποθέτηση κοντά στην παραγωγή χωρίς να απαιτούνται ειδικά θεμέλια,αποτελεσματική αντιμετώπιση των δονήσεων από κοντινά μηχανήματα και οχήματα μεταφοράς.
Υψηλής ποιότητας τραπέζι εργασίας από γρανίτη
Κατασκευασμένο με υψηλής ακρίβειας, βαρύ και σταθερό φυσικό γρανίτη από το "Mount TAI", παρέχοντας ανώτερη αποσβεστική δόνηση και βελτιωμένη απόδοση CMM.
Συμπληρωματικοί οδηγοί σε όλους τους άξονες
Προστατεύει τους δρόμους καθοδήγησης από ζημιές, βρωμιά και άμεσες θερμικές επιδράσεις, καθιστώντας την μηχανή κατάλληλη για σκόνη και διακυμάνσεις θερμοκρασίας.
Μεταφορά τριβής "αυτόματη διόρθωση"
Χρησιμοποιεί δομή "fixed + micro suspension" για να εξασφαλίσει παράλληλο μεταφοράς με οδηγούς, με αποτέλεσμα να λειτουργεί σε μεγάλο βαθμό χωρίς συντήρηση.
Εισαγόμενα βασικά συστατικά
Όλα τα κρίσιμα εξαρτήματα, συμπεριλαμβανομένων των κινητήρων servo, των συστημάτων μετάδοσης και των πνευματικών συστημάτων, προέρχονται από γνωστές μάρκες για να εξασφαλιστεί βέλτιστη ακρίβεια και διάρκεια ζωής.
Οπτική κλίμακα RENISHAW
Διαθέτει υψηλής ακρίβειας οπτικές κλίμακες RENISHAW με ανάλυση 0,05μm για ανώτερη ακρίβεια μέτρησης.
Αερομεταφορές γύρω από την οδήγηση
Η τετραπλευρή περιβαλλόμενη δομή με πολλαπλούς ρυθμιστές πίεσης αέρα και δακτυλιοειδές πνευματικό σχεδιασμό ρουλεμάνου εξασφαλίζει τη σταθερότητα του οργάνου κατά την κίνηση.
Τεχνολογία μικρών τρυπών
Δημιουργεί ζώνες συμπύκνωσης μεταξύ των ρυμουλκούμενων αέρα και καθοδηγεί τρόπους για την αντιστάθμιση της θερμότητας από την τριβή κίνησης, βελτιώνοντας τη θερμική σταθερότητα και τη μακροχρόνια ακρίβεια (κατανάλωση αέρα: 150NL/Min).
Λογισμικό μέτρησης
Ορθολογικό-DMIS- Ένα ολοκληρωμένο πακέτο λογισμικού μέτρησης 3D που αναπτύχθηκε με εγγενές πυρήνα DMIS (πρότυπο ISO 22093:2003).παρέχει τυποποιημένη λειτουργία λογισμικού μέτρησης CMM με εύκολες καμπύλες μάθησης και ισχυρές δυνατότητες.
Σύστημα ανίχνευσης
PH20MT Μηχανοκίνητη κεφαλή ανίχνευσης από την RENISHAW
Το PH20 αντιπροσωπεύει καινοτόμο τεχνολογία πέντε αξόνων προσαρμοσμένη για εφαρμογές ενεργοποίησης σε διάφορες προδιαγραφές CMM.Η ικανότητά του να τοποθετεί χωρίς βήματα επιτρέπει την βέλτιστη μέτρηση του εργασιακού μερίδιου με ελάχιστες απαιτήσεις αντικατάστασης του ανιχνευτή.
| Παράμετρος | Προδιαγραφές |
|---|
| Επαναλαμβανόμενη θέση | +0,5 μm |
| Βήματα θέσης | Απεριόριστο, αυθαίρετο |
| Στροφικός άξονας | +360° |
| Άξονας κλίσης | 0° - 115° |
| Συνολικός αριθμός θέσεων | Αμέτρητοι. |
| Θερμοκρασία λειτουργίας | 10-40°C |
Διαμόρφωση του ανιχνευτή: Τμήμα TP20 SF, συναρμολόγηση του ανιχνευτή M2
| Αριθμός | Ονομασία | Προδιαγραφές | Ποσότητα |
|---|
| Α-5004-7585 | Ράβδος επέκτασης ανιχνευτή | 10 χιλιοστά | 2 |
| Α-5004-7586 | Ράβδος επέκτασης ανιχνευτή | 20 χιλιοστά | 2 |
| Α-5000-7806 | Σφαίρα ανίχνευσης | Φ1 × 10 mm | 2 |
| Α-5000-3603 | Σφαίρα ανίχνευσης | Φ1 × 20 mm | 2 |
| Α-5000-3604 | Σφαίρα ανίχνευσης | Φ1 × 10 mm | 2 |
| Α-5000-4161 | Σφαίρα ανίχνευσης | Φ1 × 20 mm | 2 |
| Α-5000-2286 | Σφαίρα ανίχνευσης | Φ1 × 50 mm | 1 |
| Επικεφαλής ανιχνευτή | | 2 |
| Συνολικά: | 8 τύποι, 15 κομμάτια |
Πληροφορίες εταιρείας
Οι πελάτες και οι πράκτορές μας
Συχνές Ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Ε2: Τι παράγει κυρίως η εταιρεία σας;
Α2: Εξειδικευόμαστε στην κατασκευή μηχανών μέτρησης όρασης, μηχανών μέτρησης συντεταγμένων, κομπιούτερ CMM & VMM και σχετικού εξοπλισμού.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Α3: Η επαγγελματική ομάδα μας θα σας συστήσει κατάλληλα όργανα μέτρησης με βάση την ποικιλία των προϊόντων σας και τις απαιτήσεις μέτρησης.
Ε: Δέχεστε την εξατομικευμένη υπηρεσία;
Α4: Ναι, παρέχουμε τόσο τυποποιημένες μηχανές όσο και προσαρμοσμένες λύσεις προσαρμοσμένες στις συγκεκριμένες ανάγκες των πελατών.
Ε: Ποια είναι η περίοδος εγγύησης σας;
Α5: Τα προϊόντα μας παρέχονται με εγγύηση ενός έτους. Έχουμε εφαρμόσει σημαντικές βελτιώσεις στα εύθραυστα μέρη για να εξασφαλίσουμε την ποιότητα και την αξιοπιστία του προϊόντος.
