| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Unimetro |
| Αριθμό μοντέλου: | Ranger600 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
| Τιμή: | διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Ξύλινη θήκη + συσκευασία κενού |
| Χρόνος παράδοσης: | 15 ημέρες |
| Όροι πληρωμής: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 50 σετ ανά μήνα |
| Εφαρμογές: | Κάθετη, κωνική, κεφαλή κοπής, μαχαίρι ειδικού σχήματος | Εγγύηση: | 12 μήνες |
|---|---|---|---|
| Ανάλυση Lineat Scale: | 0.1um | Τρόπος: | χειρωνακτικός ή αυτόματος |
| Απόσταση εργασίας: | 90 χιλιοστά | Υπηρεσία: | OEM, ODM |
| Επισημαίνω: | Σύστημα επιθεώρησης οπτικού εργαλείου κοπής |
||
Περιγραφή

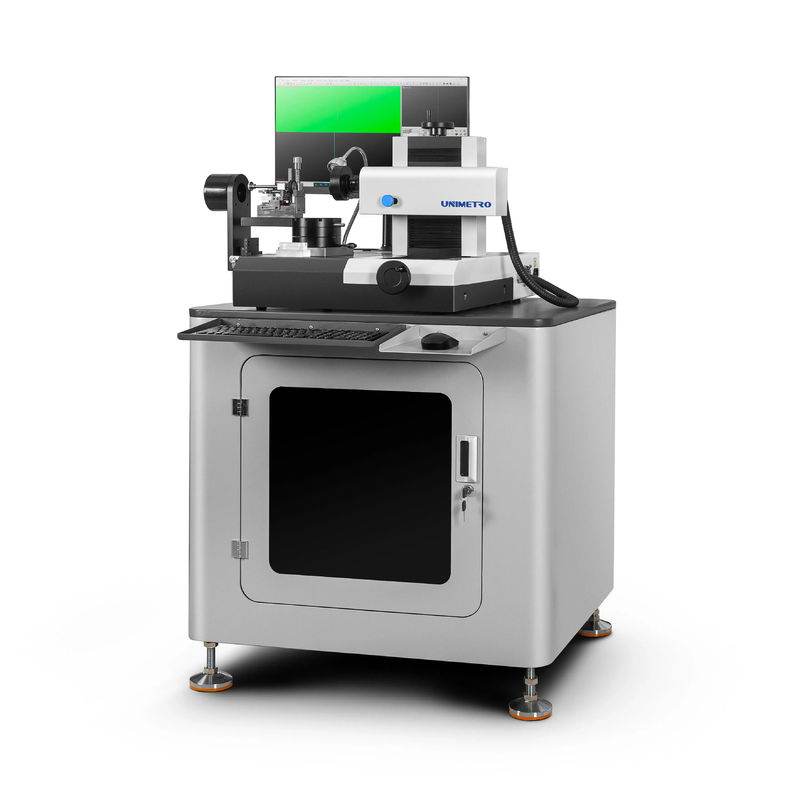

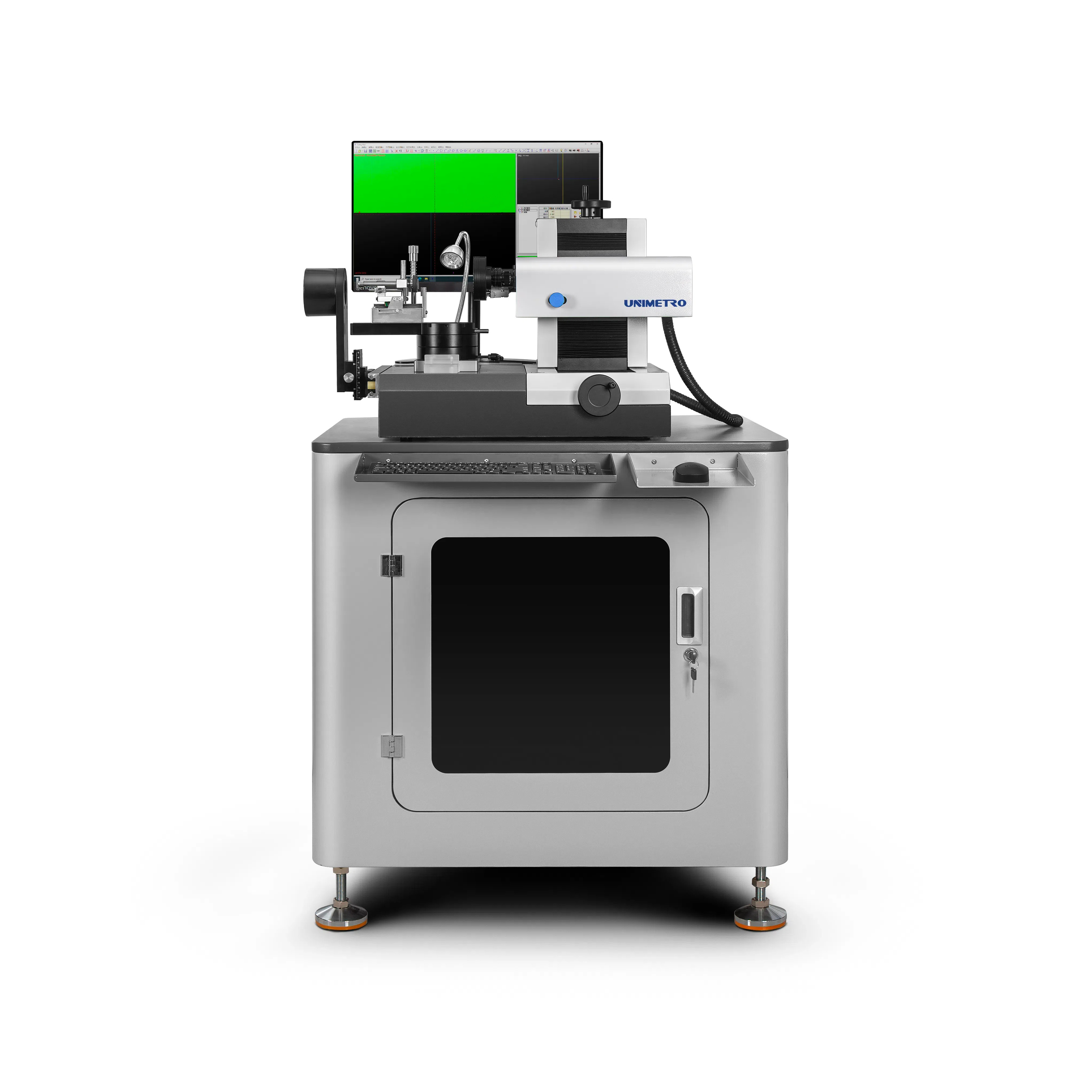

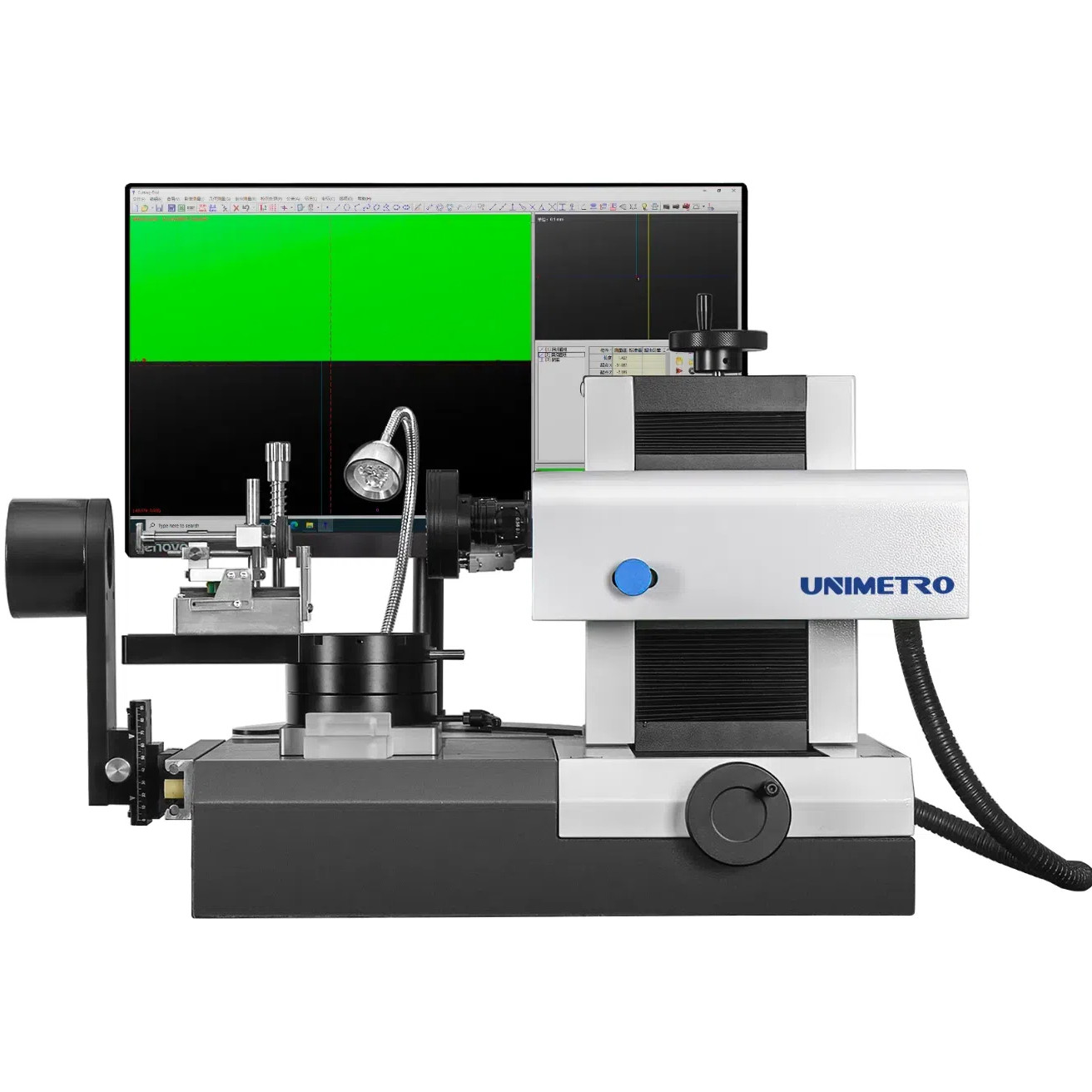

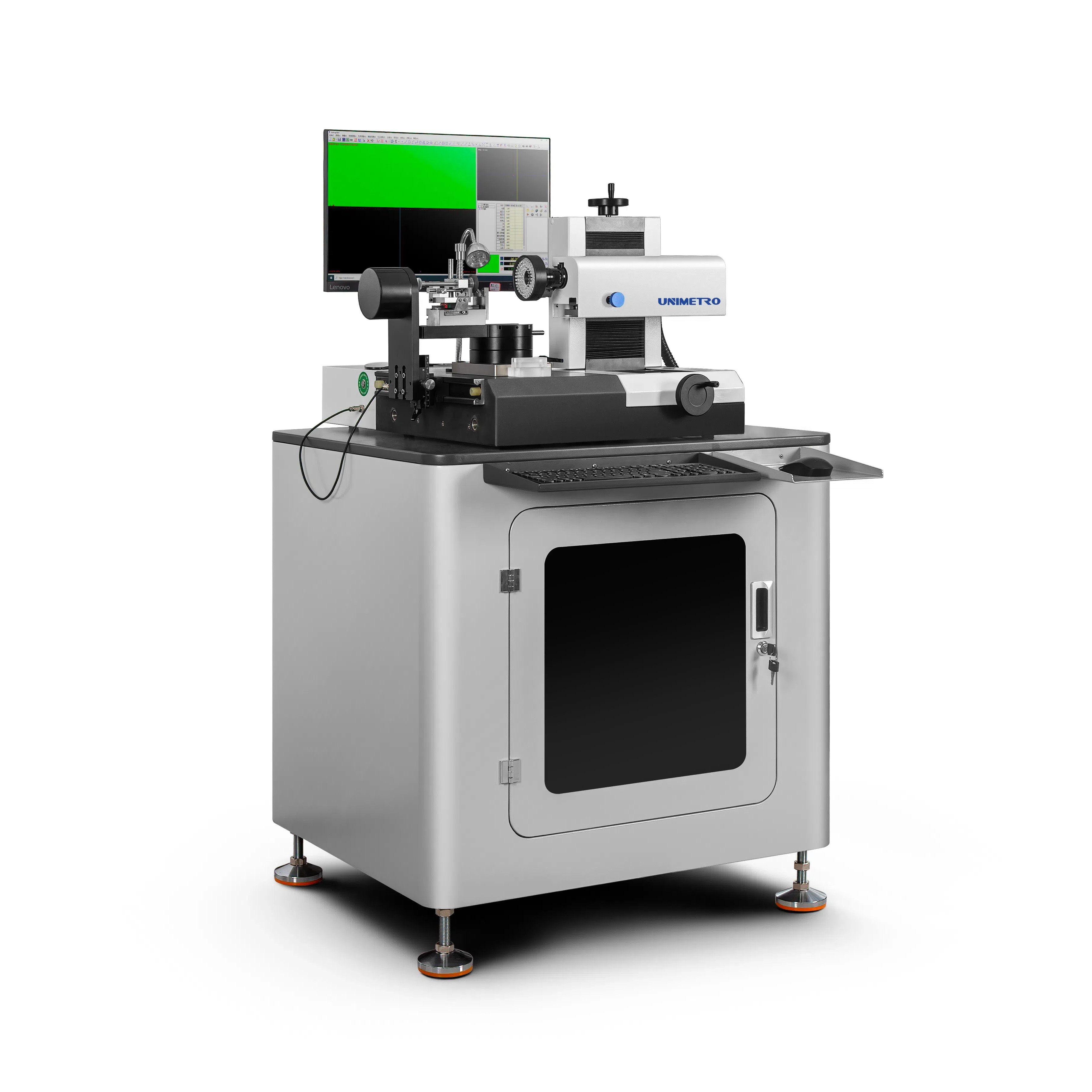

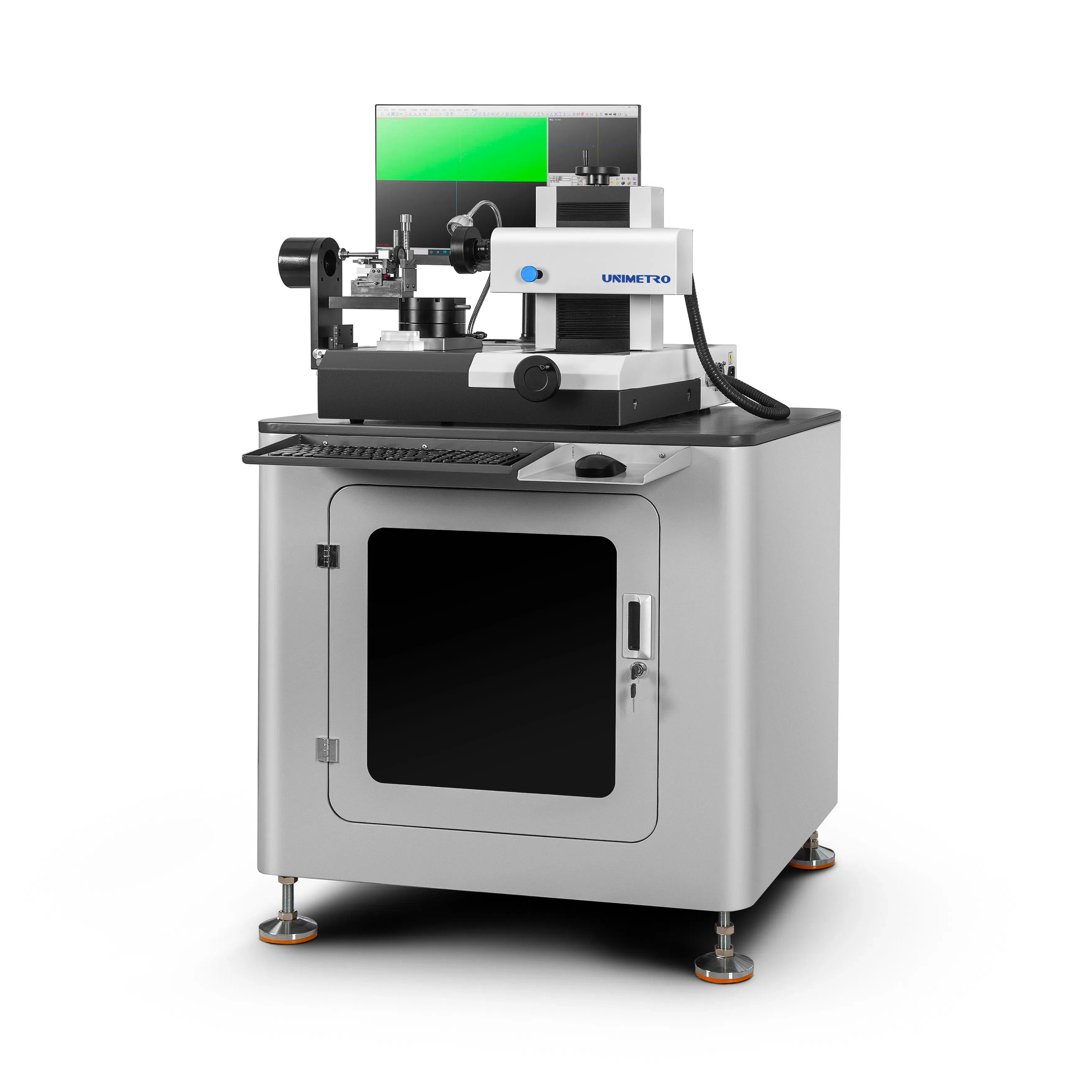

Το σύστημα ελέγχου εργαλείων UNIMETRO RANGER600 είναι η παγκόσμια μηχανή μέτρησης για τρυπάνι, φρεζαρίστρες και μετρητές και αντηλιακό με ευέλικτο σύστημα φωτισμού.Χάρη στο συμπαγές σχεδιασμό και την μεγάλη σταθερότητα, το RANGER600 μπορεί να χρησιμοποιηθεί στο μετρολογικό δωμάτιο, να υποβάλλεται σε επιθεώρηση ή απευθείας στην παραγωγή.
Παράμετροι
| Ονομασία προϊόντος | Μηχανή ελέγχου εργαλείων πολλαπλών λειτουργιών για εργαλεία κοπής διαφόρων μορφών | |||||
| Σχήμα | Ρέιντζερ 600 | |||||
| Ταξιδεύσεις στον άξονα Χ | 80 χιλιοστά | |||||
| Ταξιδεύσεις στον άξονα Y | 60 χιλιοστά | |||||
| Πεδίο μέτρησης άξονα Z | 60 χιλιοστά | |||||
| Μέγιστη διάμετρος εργαλείου | 20 mm (προαιρετικά 30 mm) | |||||
| Μέγιστο μήκος εργαλείου | 200 mm (προαιρετικά 350 mm) | |||||
| Απόσταση εργασίας | 90 χιλιοστά | |||||
| Δακτυλίδια | 0.7X-4.5X τρυπημένος φακός ζουμ | |||||
| Κάμερα | 5MP κάμερα HD | |||||
| Λεπτομετρική ανάλυση | 0.1μ | |||||
| Μεγέθυνση | 12.6X-79.2X/25.2X-158.4X (προαιρετικό) | |||||
| Το πεδίο όρασης | 27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (προαιρετικό) | |||||
| Ακριβότητα | X ~ Y, (2.5 + L / 100) μm, L είναι το μετρούμενο μήκος | |||||
| ΕΠ | Λύσιμο λειτουργικού συστήματος Windows 10, με οθόνη LCD 24 ιντσών | |||||
| Σύστημα φωτισμού | Οκτώ τμήματα LED δακτυλικού φωτισμού, φωτισμού διαγράμματος και ευέλικτου βοηθητικού φωτισμού, όλα ελεγχόμενα από λογισμικό και προγραμματιζόμενα. | |||||
| Φόρμα εισαγωγής | Αρχεία DXF | |||||
| Φόρμα εξόδου | EXCEL, DXF | |||||
Συσκευές
Βοηθητικό φως ελεύθερης γωνίας Μονάδα φωτεινής διαμόρφωσης
| Ένα μειωτό δυνατό πρόσθετο φως είναι διαθέσιμο σε ένα ευέλικτο χέρι, το οποίο βοηθά τους χρήστες να αποκτήσουν μια τοπική βελτιωμένη εικόνα. | Αυτό είναι κινητό κατά μήκος της κατεύθυνσης του άξονα Χ και προσφέρει την καλύτερη εικόνα και την οξεία όψη του αντικειμένου στον χρήστη όταν μετρά το περίγραμμα του εργαλείου. |
Πίνακας βάσης Κρατήρας εργαλείων
| Στερεός σταθμός εργασίας με πρακτικό και ανοιχτό χώρο αποθήκευσης για την αποθήκευση υλικών και εργαλείων. | Ο χρήστης μπορεί να κρατήσει όλα τα εργαλεία για την προετοιμασία, ώστε να αποφευχθεί η σύγχυση. |
Χαρακτηριστικά
1Προχωρημένο Σχεδιασμό
>Εργονομικός σχεδιασμός και σταθερή κατασκευή.
> HD συνδυασμός λήψης εικόνας και οθόνης, επιπλέον το επίπεδο μεγέθυνσης μικροσκοπίου είναι προαιρετικό.
>Σταθερό και ακριβές μπλοκ V για εύκολη κράτηση και ευθυγράμμιση εργαλείων.
>Υπάρχουν διαθέσιμες μηχανικές σταθερές γωνίες μέτρησης 0° και 90° στο περιστρεφόμενο στάδιο.
>Ο κωδικοποιητής υψηλής ακρίβειας είναι ενσωματωμένος στον περιστρεφόμενο πίνακα, προσφέρει ακριβή θέση γωνίας για τους χρήστες.
>Πολυμερή προγραμματιζόμενο δακτυλικό φως LED για τον φωτισμό επιφάνειας, συμπεριλαμβανομένου επίσης του φωτισμού με διαγράμματα και του βοηθητικού φωτισμού ελεύθερης γωνίας για τα τυποποιημένα χαρακτηριστικά.
>Το λογισμικό μέτρησης SMARTOOL προσφέρει ειδική λειτουργία μέτρησης για εργαλεία κοπής.
>Υπάρχουν διαθέσιμες λειτουργίες αυτόματης ανίχνευσης άκρων, γρήγορης μέτρησης γωνίας με δίκτυο, σύγκρισης στοιχείων CAD.
2Πολλαπλές γωνίες μέτρησης
Για την ταχύτερη και ακριβέστερη τοποθέτηση γωνίας εργαλείων κατά τη διάρκεια της διαδικασίας μέτρησης, ο περιστρεφόμενος πίνακας του RANGER600 προσφέρει 2 μηχανικές σταθερές γωνίες, 0 μοίρες και 90 μοίρες.Στην θέση 0 βαθμούς οι χρήστες είναι σε θέση να μετρήσουν Tool EndΗ θέση 90 μοιρών είναι διαθέσιμη για τη γωνία Helix, τη γωνία Axial Front, την πρώτη πίσω γωνία, τη δεύτερη πίσω γωνία και τη γωνία Tilting Edge, κλπ.
0 βαθμοί 45 βαθμοί 90 βαθμοί
