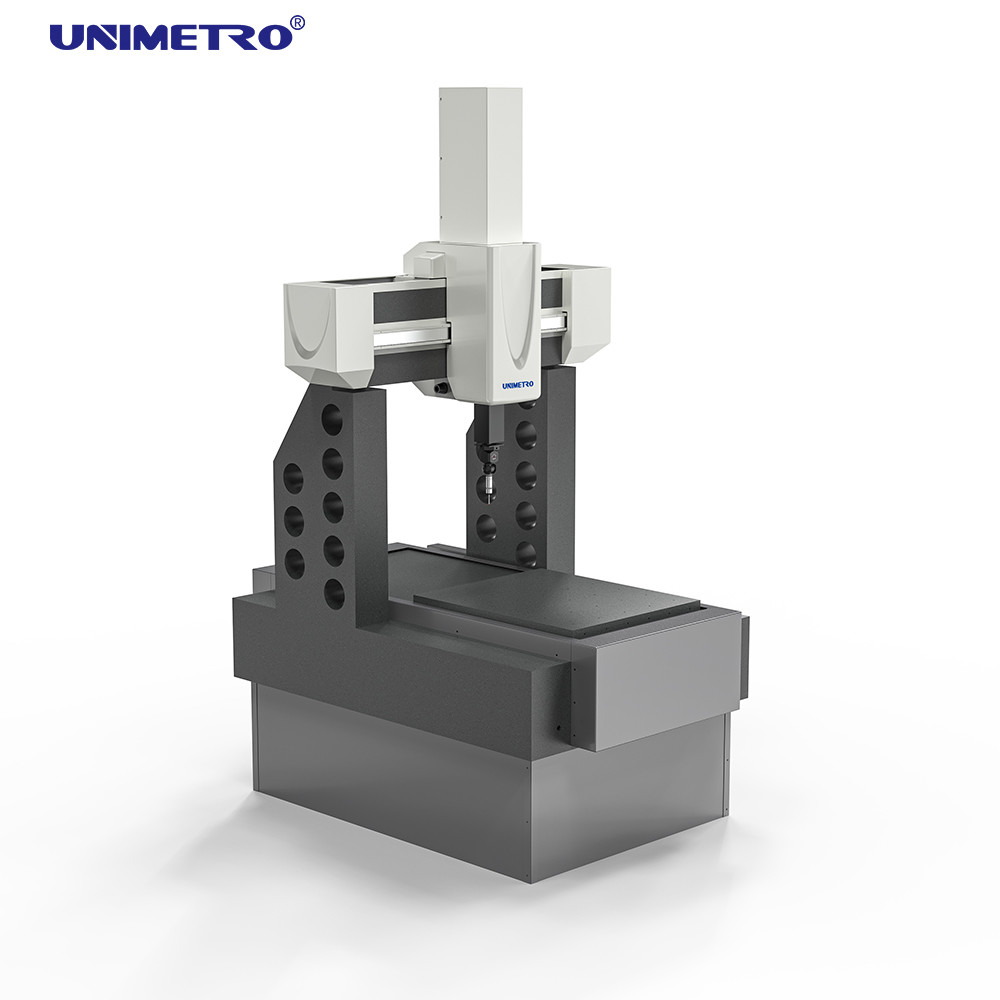

Υψηλής ακρίβειας 1.2μm κεραμική ακτίνα CMM για την αυτοκινητοβιομηχανική επιθεώρηση και 3D μέτρηση

Σύστημα Λογισμικού: Λογισμικό Μέτρησης | Rational-DMIS Προηγμένη έκδοση (CAD)

Εγχειρίδιο: Εγχειρίδιο+δίσκος

Σύστημα Ελέγχου & Σύστημα Αισθητήρα: Περιλαμβάνει το joystick | Σύστημα ελέγχου RENISHAW, περιλαμβάνει joystick MCU

Σετ Αισθητήρα: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...

Στυλό Αισθητήρα: RENISHAW M2 M3 στυλό

Πλατφόρμα Εργασίας: Πλατφόρμα από γρανίτη υψηλής ποιότητας, οδηγός γραμμής ακριβείας τύπου ντόβερ. Ο πάγκος εργασίας από γρανίτη είναι η στήριξη ολόκληρου του μηχανήματος και η ποιότητά του επηρεάζει τη συνολική απόδοση του μηχανήματος. Η πλατφόρμα είναι κατασκευασμένη από γρανίτη, σε συνδυασμό με ακριβείς οδηγούς γραμμής τύπου ντόβερ, οι οποίοι μειώνουν αποτελεσματικά τους κραδασμούς του μηχανήματος μέτρησης και βελτιώνουν την απόδοση ολόκληρου του μηχανήματος.

Πλήρως Κλειστός Οδηγός Τριών Αξόνων: Κεραμική δοκός, άτρακτος. Οι άξονες Χ και Ζ είναι κατασκευασμένοι από κεραμικό υλικό, το οποίο δεν σκουριάζει εύκολα, έχει καλή ακαμψία, μικρότερο συντελεστή θερμικής διαστολής και υψηλότερη ακρίβεια!

Μηχανισμός Διπλής Παθητικής Απόσβεσης Βάσης Στήριξης: Η μηχανή συντεταγμένων μέτρησης χρησιμοποιείται βασικά στο εργαστήριο παραγωγής, και είναι αναπόφευκτο να υπάρχουν κραδασμοί που παράγονται από κοντινά εργαλειομηχανές ή οχήματα μεταφοράς, οι οποίοι θα έχουν θανατηφόρο αντίκτυπο στην ακρίβεια του τριών συντεταγμένων. Η κατασκευή ενός ανθεκτικού στους σεισμούς θεμελίου είναι μια βασική ιδέα, η οποία θα προσθέσει επιπλέον κόστος και προβλήματα. Η στήριξη του τριών συντεταγμένων μας υιοθετεί μια διπλή παθητική δομή απόσβεσης για την αποφυγή της επίδρασης των κραδασμών χαμηλής συχνότητας, η οποία διασφαλίζει σε μεγάλο βαθμό την ακρίβεια της μέτρησης και μπορεί να μειώσει την ταλαιπωρία των μέτρων ανθεκτικότητας στους σεισμούς.

Το Rational-DMIS είναι ένα νέο, μεγάλης κλίμακας, ολοκληρωμένο πακέτο λογισμικού τρισδιάστατης μέτρησης. Η ανάπτυξη και ο σχεδιασμός του λογισμικού λαμβάνουν υπόψη όχι μόνο τις απαιτήσεις των αρχαρίων για εύκολη εκμάθηση και χρήση του λογισμικού και τις απαιτήσεις των προηγμένων χρηστών για τις λειτουργίες του λογισμικού, αλλά κυρίως, γίνεται ένα μοντέλο και τυποποίηση του λογισμικού μέτρησης τριών συντεταγμένων.

Τα προγράμματα Rational DMIS πριν από την έκδοση DMIS 5.0 σχεδιάστηκαν χρησιμοποιώντας έναν πλήρη εγγενή πυρήνα DMIS, ο οποίος διαφέρει αρκετά από τα λεγόμενα "ικανά για DMIS" (πυρήνας όχι DMIS). Όπως όλοι γνωρίζουμε, το DMIS έχει γίνει πρότυπο ISO (ISO 22093:2003).
