Αρχική Σελίδα > Προϊόντα> μηχανή μέτρησης οράματος> Σύστημα μέτρησης όρασης υψηλής ανάλυσης με κινητή σκελετό

Σύστημα μέτρησης όρασης υψηλής ανάλυσης με κινητή σκελετό

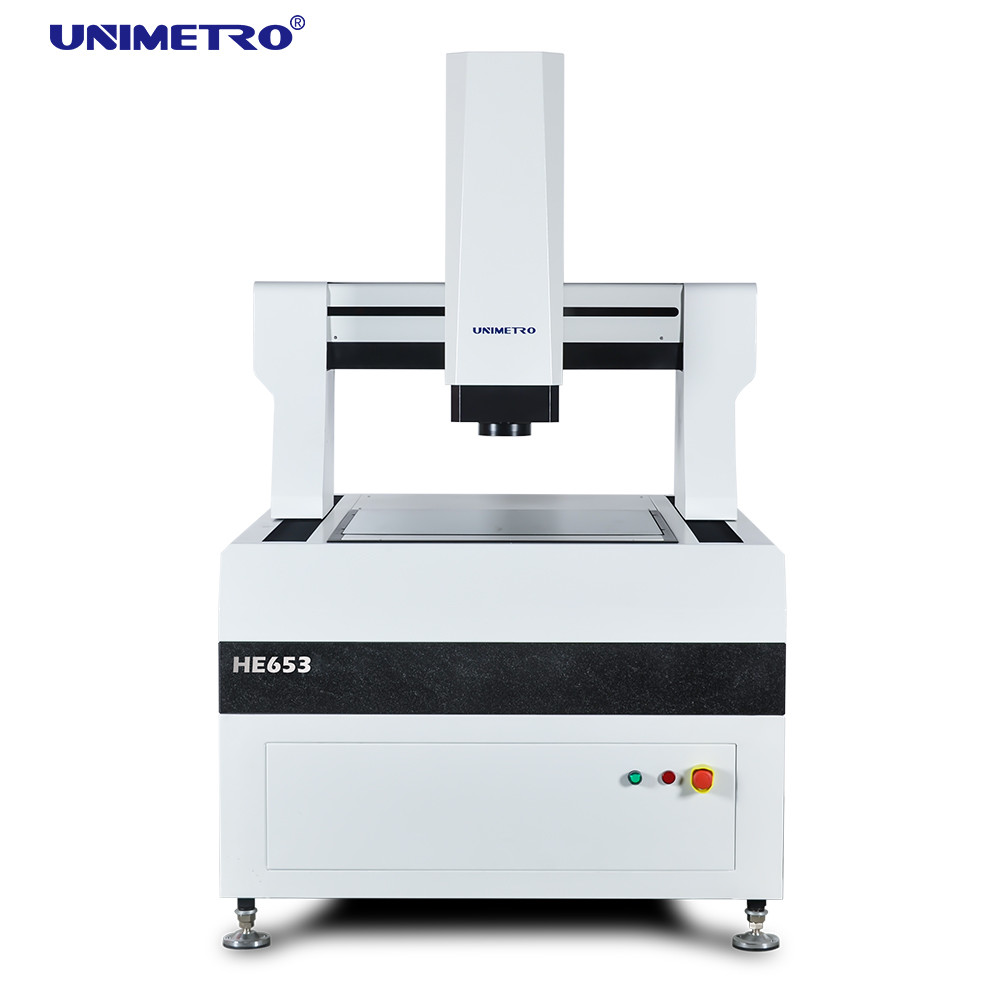

High-Resolution Vision Measurement System with Movable Gantry Structure
High-Resolution Vision Measurement System with Movable Gantry Structure
High-Resolution Vision Measurement System with Movable Gantry Structure
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Unimetro
Πιστοποίηση: CE ISO
Αριθμό μοντέλου: HE652
Ποσότητα παραγγελίας min: 1SET
Τιμή: usd32500-usd37500/set
Συσκευασία λεπτομέρειες: Ξύλινη περίπτωση
Χρόνος παράδοσης: 15 μέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 30 σύνολα το μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Διάσταση: 1700*1180*1750mm Καθαρό Βάρος: 1500 κιλά
X/Y Ταξίδια: 500x600 Ακρίβεια: ≤3+l/200um
Επαναληψιμότητα: 3um
Επισημαίνω:

Σύστημα εικόνας υψηλής ανάλυσης για τη μέτρηση

,

Κινητό σύστημα εικόνας ατσάλινων σκελετών για τη μέτρηση

,

Υψηλό ResolutionDigital που μετρά το σύστημα

Περιγραφή προϊόντων

Σύστημα μέτρησης όρασης υψηλής ανάλυσης με κινητή σκελετό
Αυτοματοποιημένο σύστημα μέτρησης όρασης

Τα συστήματα οπτικής μέτρησης υψηλής ακρίβειας τύπου σκελετού σκελετού της σειράς HE συνδυάζουν ακρίβεια και αποτελεσματικότητα, προσφέροντας μέτρηση υψηλής ταχύτητας για γεωμετρικά στοιχεία διαφόρων τμημάτων. Αυτά τα συστήματα χρησιμοποιούνται ευρέως σε πολλές βιομηχανίες, όπως PCB, πλαστικοποιημένο με επένδυση χαλκού, πάνελ γυαλιού, μονάδες LCD και μονωτικά υλικά.

Η ανάλυση πεπερασμένων στοιχείων ενσωματώθηκε στη διαδικασία σχεδιασμού της σειράς HE, εξασφαλίζοντας υψηλή ακαμψία και ακριβή μηχανική δομή. Η βάση του μηχανήματος χρησιμοποιεί μια δομή τύπου κινητής γέφυρας κλειστού πλαισίου, παρέχοντας απλότητα, υψηλή ικανότητα φόρτωσης και βέλτιστη απόδοση κίνησης.

Χαρακτηριστικά Προϊόντος
  • Κινητή δομή σκελετού με σταθερό τεμάχιο εργασίας κατά τη διάρκεια της μέτρησης
  • Πλήρης αυτόματος έλεγχος κλειστού βρόχου CNC τεσσάρων αξόνων για πλήρη αυτοματισμό
  • Βάση και δοκός γρανίτη 000 για σταθερότητα και αξιοπιστία
  • Χάρακας ανοιχτού πλέγματος με ανάλυση 0,1 μm για υψηλή ακρίβεια και σταθερότητα
  • Η γραμμική ράγα οδήγησης ακριβείας, η σφαιρική βίδα ποιότητας λείανσης και ο σερβοκινητήρας AC διασφαλίζουν την ακρίβεια τοποθέτησης
  • Έγχρωμη κάμερα υψηλής ανάλυσης για καθαρή παρατήρηση και σταθερή μέτρηση
  • Φακός συνεχόμενου αυτόματου ζουμ 6,5x με ακριβές αυτόματο ζουμ και διόρθωση ενός εικονοστοιχείου
  • Προγραμματιζόμενη πηγή φωτός επιφανείας LED 8 ζωνών 5 δακτυλίων και πηγή φωτός περιγράμματος LED παράλληλης μετάδοσης με έξυπνη ρύθμιση φωτεινότητας 256 επιπέδων
  • Εισαγόμενος αισθητήρας επαφής για δυνατότητα τρισδιάστατης μέτρησης
  • Λογισμικό αυτόματης μέτρησης εικόνας Inmeasuring4.2 με ανεξάρτητα δικαιώματα ιδιοκτησίας, ισχυρό και φιλικό προς το χρήστη
Λειτουργικότητα λογισμικού

Η μεγάλη μας μηχανή μέτρησης όρασης υποστηρίζεται από ισχυρές δυνατότητες λογισμικού:

  • Το σύνθετο λογισμικό μέτρησης External Array RationalVue παρέχει ισχυρές σύνθετες λειτουργίες μέτρησης 2D/3D
  • Απλή και διαισθητική διεπαφή λειτουργίας για αποτελεσματικές διαδικασίες μέτρησης
  • Αυτόματη ρύθμιση προγράμματος μέτρησης για αποτελεσματική και γρήγορη μέτρηση παρτίδων
Τεχνικές Προδιαγραφές
Μοντέλο HE 652 HE862 HE1080 HE1210 HE1512 HE1812
Ταξίδι X,Y (mm) 500×600 600×800 800×1000 1000×1200 1200×1500 1200×1800
Ταξίδι με άξονα Z (mm) 200 (μπορεί να αυξηθεί σύμφωνα με τις απαιτήσεις του πελάτη)
Χωρητικότητα φορτίου Περίπου 35 κιλά
Διάσταση (mm) 1700×1180×1750 1700×1280×1750 1900×1480×1750 2100×1680×1750 2500×1880×1750 2700×1880×1750
Βάρος (kg) 1500 1800 2900 3200 4400 4800
Ψήφισμα 0,5μm (0,1μm προαιρετικά)
Κάμερα Ψηφιακή κάμερα 2M HD GIGA
Φακός ζουμ Επαγγελματικός φακός αυτόματου ζουμ (μεγέθυνση 1~10X)
Μεγέθυνση βίντεο 18~195X (διαφέρει ανάλογα με το μοντέλο κάμερας, η πραγματική μεγέθυνση υπόκειται σε δεδομένα μέτρησης)
FOV 8,1~1,3 mm (διαφέρει ανάλογα με το συνδυασμό κάμερας/φακού, το πραγματικό οπτικό πεδίο υπόκειται σε δεδομένα μέτρησης)
Ακρίβεια* ≤ (3+L/200)μm
Φωτισμός Προγραμματιζόμενος φωτισμός επιφανείας LED 5 δακτυλίων 8 τμημάτων (δακτυλιωτό φως 40 τμημάτων, ομοαξονικό φως, κινητό πολύχρωμο δακτυλιοειδή φως προαιρετικά)
Συλλογή προϊόντων
HE Series Vision Measurement Machine - Front View HE Series Vision Measurement Machine - Side View HE Series Vision Measurement Machine - Control Panel HE Series Vision Measurement Machine - Measurement Area
Πελάτες & Πράκτορες μας
Our Global Client Network International Agent Partnerships
Συχνές Ερωτήσεις
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
A1: Είμαστε ένα εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Ε2: Τι κατασκευάζει η εταιρεία σας κυρίως;
A2: Παράγουμε κυρίως μηχανές μέτρησης Vision, μηχανές μέτρησης συντεταγμένων, εξαρτήματα CMM & VMM και σχετικό εξοπλισμό.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
A3: Η επαγγελματική μας ομάδα θα προτείνει κατάλληλες προδιαγραφές με βάση την ποικιλία των προϊόντων σας και τις απαιτήσεις μέτρησης.
Q4: Δέχεστε προσαρμοσμένη υπηρεσία;
A4: Ναι, παρέχουμε τυπικά μηχανήματα και προσαρμοσμένες λύσεις προσαρμοσμένες στις ανάγκες των πελατών.
Ε5: Ποια είναι η περίοδος εγγύησής σας;
A5: Η περίοδος εγγύησης του προϊόντος μας είναι 1 έτος. Έχουμε βελτιωμένη αντοχή στα θραύσιμα εξαρτήματα, εξασφαλίζοντας αξιόπιστη ποιότητα προϊόντος.
