Μηχανή μέτρησης συντεταγμένων 3D υψηλής ακρίβειας για τη βιομηχανία μούχλας με ανάλυση 0,1 μm και ισχυρό λογισμικό

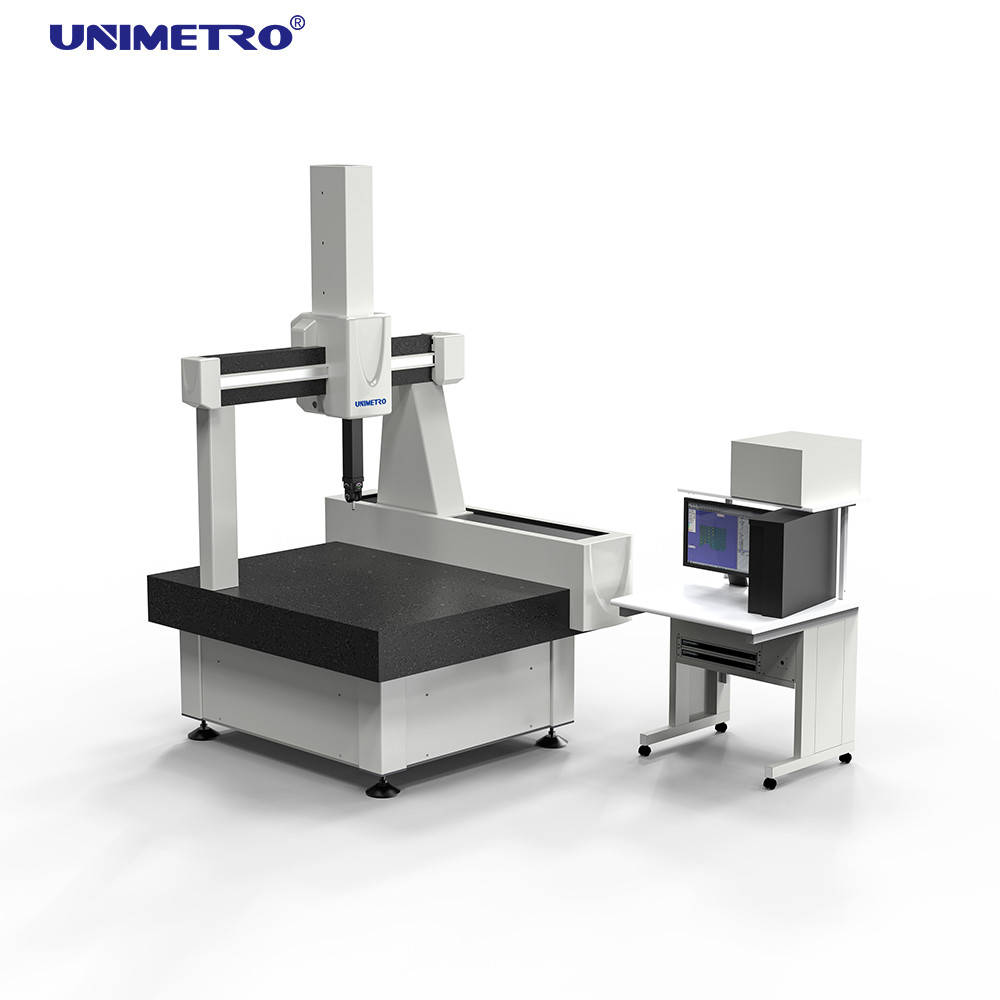

High Precision 3D Coordinate Measuring Machine for Mold Industry with 0.1μm Resolution and Powerful Software
High Precision 3D Coordinate Measuring Machine for Mold Industry with 0.1μm Resolution and Powerful Software
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: UNIMETRO
Πιστοποίηση: CE
Αριθμό μοντέλου: Αυτός
Ποσότητα παραγγελίας min: 1
Τιμή: Discussible
Συσκευασία λεπτομέρειες: ξύλινη περίπτωση
Χρόνος παράδοσης: 20 ημέρες εργασίας
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10 το μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Τάση ισχύος: 220V Πίεση αέρα: 0,7-1,0MPa
Ακρίβεια φίλτρου: 0,3 um Παροχή αέρα: 0.120.45m ³ /min
Θερμοκρασία εργασίας: 18-22°C Ωριαίος κύκλος θερμοκρασίας: 1 °C/H
Ανώτατη τρισδιάστατη επιτάχυνση: 900 mm/s Ανώτατη τρισδιάστατη ταχύτητα: 520mm/s
Επισημαίνω:

CMM τρισδιάστατη μετρώντας μηχανή

,

0.1um τρισδιάστατη μετρώντας μηχανή

,

Τρισδιάστατη ισότιμη μετρώντας μηχανή φορμών

Περιγραφή προϊόντων

Μηχανή Μέτρησης Συντεταγμένων 3D για τη Βιομηχανία Κατασκευής Καλούπιων με Ισχυρό Λογισμικό και Ανάλυση 0.1μm
Επισκόπηση Προϊόντος

Το "Helium" αντιπροσωπεύει την υψηλότερη ακρίβεια μηχανής που αναπτύχθηκε και σχεδιάστηκε εξ ολοκλήρου από την UNIMETRO. Κάθε εξάρτημα υποβάλλεται σε αυστηρή επιλογή κατά την κατασκευή, εξασφαλίζοντας τέλεια και έγκαιρη συναρμολόγηση. Όλες οι μηχανές μέτρησης γίνονται αποδεκτές σύμφωνα με τα πρότυπα ISO 10360-2, χρησιμοποιώντας δύο τυποποιημένες διαδικασίες αποδοχής με μέτρηση λέιζερ υπερ-ακριβείας και συμπαγή μέτρα πιστοποιημένα από DKD.

Τεχνικές Προδιαγραφές
Παράμετρος Προδιαγραφή
Χώρος Μέτρησης X=710mm, Y=1016mm, Z=610mm
Συνολικές Διαστάσεις 1460 × 1800 × 2700 mm
Μέγιστο Βάρος Αντικειμένου 1000kg
Βάρος Μηχανής 2380kg
MPEe ≤ 1.8+L/350 (μm)
MPEp ≤ 2.3μm
Ανάλυση Κλίμακας 0.5μm
Μέγιστη Ταχύτητα 3D 520mm/s
Μέγιστη Επιτάχυνση 3D 900mm/s
Βασικά Πλεονεκτήματα
  • Πατενταρισμένη διπλή παθητική απόσβεση κραδασμών
  • Τραπεζι εργασίας από γρανίτη υψηλής ποιότητας
  • Κλειστοί οδηγοί σε όλους τους άξονες
  • Μετάδοση τριβής "αυτόματης ευθυγράμμισης"
  • Εισαγόμενα βασικά εξαρτήματα
  • Οπτική κλίμακα RENISHAW
  • Οδηγός με αεροπορική έδραση σε όλες τις 4 πλευρές
  • Τεχνολογία μικρών οπών
Χαρακτηριστικά Λογισμικού

Rational-DMIS - Ένα νέο ολοκληρωμένο πακέτο λογισμικού μέτρησης 3D μεγάλης κλίμακας, σχεδιασμένο τόσο για αρχάριους όσο και για προχωρημένους χρήστες. Διαθέτει πλήρη συμμόρφωση με τον πυρήνα DMIS σύμφωνα με τα πρότυπα ISO 22093:2003, καθιστώντας το μοντέλο για την τυποποίηση λογισμικού μέτρησης CMM.

Μηχανή μέτρησης συντεταγμένων 3D υψηλής ακρίβειας για τη βιομηχανία μούχλας με ανάλυση 0,1 μm και ισχυρό λογισμικό 0
Προδιαγραφές Συστήματος Αισθητήρα

Κεφαλή Αισθητήρα: MH20i χειροκίνητη κεφαλή από RENISHAW

Παράμετρος Προδιαγραφή
Επαναληψιμότητα θέσης +0.5 μm
Βήματα τοποθέτησης 15°
Άξονας περιστροφής +180°
Άξονας ταλάντευσης 0°-90°
Συνολικός αριθμός θέσεων 140mm
Θερμοκρασία λειτουργίας 10-40°C

Αισθητήρας: μονάδα TP20 SF / συγκρότημα αισθητήρα M2

Αριθμός Όνομα Προδιαγραφές Ποσότητα
A-5004-7585 Ράβδος επέκτασης αισθητήρα 10mm 1
A-5004-7586 Ράβδος επέκτασης αισθητήρα 20mm 2
A-5000-2280 Ράβδος επέκτασης αισθητήρα 240mm 1
A-5000-7805 Σφαιρικός αισθητήρας Φ0.7×10mm 2
A-5000-7806 Σφαιρικός αισθητήρας Φ1×10mm 2
A-5000-3603 Σφαιρικός αισθητήρας Φ2×10mm 2
A-5000-3604 Σφαιρικός αισθητήρας Φ3×10mm 2
A-5000-4161 Σφαιρικός αισθητήρας Φ4×10mm 1
A-5000-2286 Σφαιρικός αισθητήρας Φ5×10mm 1
Κλειδί αισθητήρα 2
Σύνολο: 10 Τύποι 16 τεμ.
Πληροφορίες Εταιρείας
Μηχανή μέτρησης συντεταγμένων 3D υψηλής ακρίβειας για τη βιομηχανία μούχλας με ανάλυση 0,1 μm και ισχυρό λογισμικό 1 Μηχανή μέτρησης συντεταγμένων 3D υψηλής ακρίβειας για τη βιομηχανία μούχλας με ανάλυση 0,1 μm και ισχυρό λογισμικό 2 Μηχανή μέτρησης συντεταγμένων 3D υψηλής ακρίβειας για τη βιομηχανία μούχλας με ανάλυση 0,1 μm και ισχυρό λογισμικό 3 Μηχανή μέτρησης συντεταγμένων 3D υψηλής ακρίβειας για τη βιομηχανία μούχλας με ανάλυση 0,1 μm και ισχυρό λογισμικό 4
Οι Πελάτες & Αντιπρόσωποί μας
Μηχανή μέτρησης συντεταγμένων 3D υψηλής ακρίβειας για τη βιομηχανία μούχλας με ανάλυση 0,1 μm και ισχυρό λογισμικό 5 Μηχανή μέτρησης συντεταγμένων 3D υψηλής ακρίβειας για τη βιομηχανία μούχλας με ανάλυση 0,1 μm και ισχυρό λογισμικό 6
Συχνές Ερωτήσεις
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Ε2: Τι παράγει κυρίως η εταιρεία σας;
Α2: Ειδικευόμαστε σε Μηχανές Μέτρησης Όρασης, Μηχανές Μέτρησης Συντεταγμένων, εξαρτήματα CMM & VMM και συναφή εξοπλισμό.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Α3: Η επαγγελματική μας ομάδα θα σας προτείνει κατάλληλες προδιαγραφές με βάση την ποικιλία των προϊόντων σας και τις απαιτήσεις μέτρησης.
Ε4: Δέχεστε προσαρμοσμένη υπηρεσία;
Α4: Ναι, παρέχουμε τόσο τυποποιημένες μηχανές όσο και προσαρμοσμένες λύσεις προσαρμοσμένες στις συγκεκριμένες ανάγκες των πελατών.
Ε5: Ποια είναι η περίοδος εγγύησής σας;
Α5: Τα προϊόντα μας συνοδεύονται από εγγύηση 1 έτους. Έχουμε ενισχύσει την ανθεκτικότητα στα εύθραυστα μέρη, διασφαλίζοντας αξιόπιστη ποιότητα προϊόντος.
