Αρχική Σελίδα > Προϊόντα> τρισδιάστατη ισότιμη μετρώντας μηχανή> Gantry-Style CMM με Γραμμικό Κωδικοποιητή Υψηλής Ακρίβειας, Πλήρως Ενσωματωμένες Οδηγούς από Γρανίτη και Αεροπλωτή Σιδηρόδρομο Τεσσάρων Πλευρών για Επιθεώρηση Αυτοκινήτων

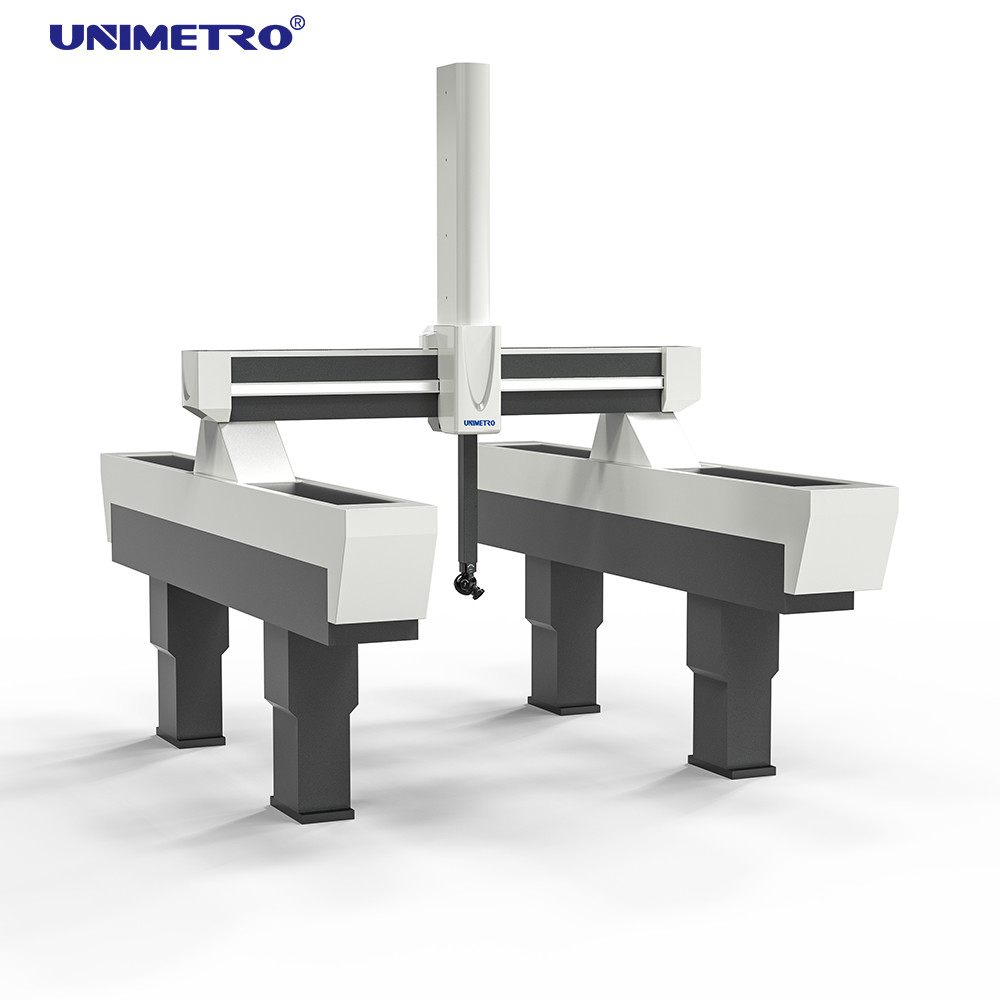

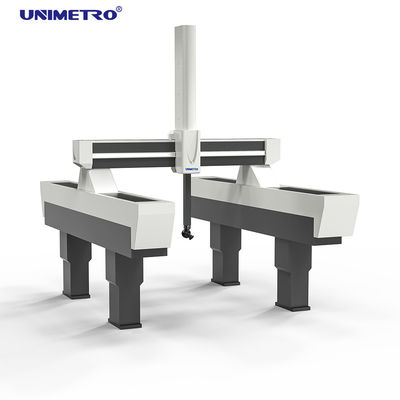

Gantry-Style CMM με Γραμμικό Κωδικοποιητή Υψηλής Ακρίβειας, Πλήρως Ενσωματωμένες Οδηγούς από Γρανίτη και Αεροπλωτή Σιδηρόδρομο Τεσσάρων Πλευρών για Επιθεώρηση Αυτοκινήτων

Gantry-Style CMM with High Precision Grating Ruler, Fully Enclosed Granite Guideways, and Four-Sided Air-Floating Rail for Automotive Inspection
Gantry-Style CMM with High Precision Grating Ruler, Fully Enclosed Granite Guideways, and Four-Sided Air-Floating Rail for Automotive Inspection Gantry-Style CMM with High Precision Grating Ruler, Fully Enclosed Granite Guideways, and Four-Sided Air-Floating Rail for Automotive Inspection
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: UNIMETRO
Πιστοποίηση: ISO
Αριθμό μοντέλου: Xeon
Ποσότητα παραγγελίας min: 1set
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: ξύλινη περίπτωση
Χρόνος παράδοσης: 45days
Όροι πληρωμής: T/T,L/C,D/A,D/P,Western Union,MoneyGram
Δυνατότητα προσφοράς: 10 σύνολο το μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Όνομα προϊόντος: Μηχανή μέτρησης συντεταγμένων τύπου Gantry CMM για επιθεώρηση αυτοκινήτου Μοντέλο: Xeon
MPEe: ≤ 2,0+L/350 (μm) MPEp: 2,0μm
Πρακομμένος: 12 μηνών Πλεονέκτημα: σταθερή δομή, μεγάλη γκάμα
Επισημαίνω:

Ισότιμες μετρώντας μηχανές τύπων ατσάλινων σκελετών

,

CMM συντεταγμένη που μετρά τις μηχανές και τα συστήματα

,

Συντεταγμένη του ISO που μετρά τις μηχανές

Περιγραφή προϊόντων

Συστήματα CMM Τύπου Γάντρυ και Συντεταγμένες Μηχανές Μέτρησης για Επιθεώρηση Αυτοκινήτων
Επισκόπηση Προϊόντος

Το τρισδιάστατο όργανο μέτρησης τύπου γάντρυ της σειράς Xe διαθέτει σχεδιασμό υπερυψωμένης δομής λέιζερ, προσφέροντας υψηλή ακρίβεια, ιδανικό για τη μέτρηση γρύλων και πολύπλοκων δομών εξαρτημάτων. Διατίθεται με προαιρετικούς αισθητήρες σκανδάλης, αναλογικούς αισθητήρες σάρωσης ή αισθητήρες σάρωσης για την κάλυψη ποικίλων απαιτήσεων μέτρησης.

Αυτό το σύστημα παρέχει αποτελεσματικές λύσεις για εταιρείες που ασχολούνται με μεγάλα δομικά εξαρτήματα, αντιμετωπίζοντας δύσκολα προβλήματα μέτρησης σε διάφορες βιομηχανικές εφαρμογές.

Τεχνικές Παράμετροι
Σειρά Προϊόντων Διαδρομή Άξονα Χ (mm) Διαδρομή Άξονα Υ (mm) Διαδρομή Άξονα Ζ (mm) Ακρίβεια MPEe Ακρίβεια MPEp
Xe 1800,2000,2500 2000-4000 1500 1500 2.0+L/350μm 2.0μm
Xe 3000,4000,5000 2500-6000 1800 1800 2.0+L/350μm 2.0μm
Xe 2500,3000,4000 2500-6000 2000 2000 2.0+L/350μm 2.0μm
Xe 2500,3000,4000 2500-8000 2500 2500 2.0+L/350μm 2.0μm
Xe 3000,4000,5000 3500-8000 3000 3000 2.0+L/350μm 2.0μm
Xe 5000,6000 5000-8000 4000 4000 2.0+L/350μm 2.0μm
Λογισμικό & Συστήματα Ελέγχου

Σύστημα Λογισμικού: Rational-DMIS Προηγμένη έκδοση (CAD) με χειροκίνητο και δίσκο

Σύστημα Ελέγχου: Σύστημα ελέγχου RENISHAW με χειριστήριο MCU

Επιλογές Αισθητήρων: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M

Στυλό Αισθητήρα: RENISHAW M2 M3 στυλό

Τυπικές Εφαρμογές

Υψηλή επαναληψιμότητα: Μονοκατευθυντική επαναληψιμότητα ≤1μm

  • Εξαρτήματα κινητήρων και κιβωτίων ταχυτήτων αυτοκινήτων
  • Πτερύγια αεροσκαφών, κινητήρες και εξαρτήματα αεροσκαφών
  • Γενική Μηχανική Ακριβείας
  • Φαρμακευτική Παραγωγή
Βασικά Χαρακτηριστικά
  • Οδηγοί τριών αξόνων - πλήρως κλειστοί, όλα από γρανίτη: Οι κλειστοί οδηγοί προστατεύουν από διάβρωση σκόνης και περιβαλλοντική μόλυνση. Και οι τρεις άξονες είναι κατασκευασμένοι από γρανίτη για αντοχή στη διάβρωση και σταθερούς συντελεστές θερμικής διαστολής.
  • Χάρακας κλίμακας - χάρακας κλίμακας υψηλής ακρίβειας Renishaw: Διαθέτει τον τελευταίο χάρακα κλίμακας Tonic υψηλής ακρίβειας της Renishaw για εξαιρετική ακρίβεια μέτρησης.
  • Οδηγός αερο-αιώρησης - σχεδιασμός περιμετρικά από όλες τις πλευρές: Τετράπλευρη δομή οδηγού αερο-αιώρησης με πολλαπλές βαλβίδες ρύθμισης πίεσης αέρα και αερο-φυσήματα για μέγιστη σταθερότητα κατά την κίνηση.
Δυνατότητες Λογισμικού

Το Rational-DMIS είναι ένα ολοκληρωμένο πακέτο λογισμικού μέτρησης 3D, σχεδιασμένο τόσο για αρχάριους όσο και για προχωρημένους χρήστες. Το λογισμικό διαθέτει εγγενή πυρήνα DMIS (έκδοση 5.0) και συμμορφώνεται με το πρότυπο ISO 22093:2003, θέτοντας το πρότυπο για λογισμικό μέτρησης CMM.

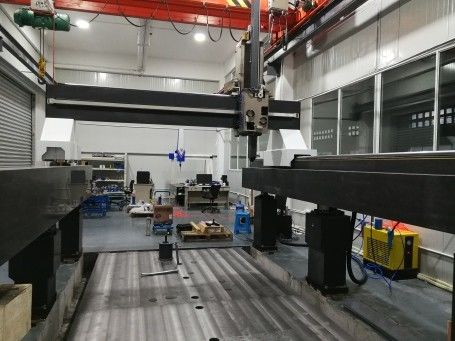

Εικόνες Προϊόντων
Gantry-Style CMM με Γραμμικό Κωδικοποιητή Υψηλής Ακρίβειας, Πλήρως Ενσωματωμένες Οδηγούς από Γρανίτη και Αεροπλωτή Σιδηρόδρομο Τεσσάρων Πλευρών για Επιθεώρηση Αυτοκινήτων 0 Gantry-Style CMM με Γραμμικό Κωδικοποιητή Υψηλής Ακρίβειας, Πλήρως Ενσωματωμένες Οδηγούς από Γρανίτη και Αεροπλωτή Σιδηρόδρομο Τεσσάρων Πλευρών για Επιθεώρηση Αυτοκινήτων 1 Gantry-Style CMM με Γραμμικό Κωδικοποιητή Υψηλής Ακρίβειας, Πλήρως Ενσωματωμένες Οδηγούς από Γρανίτη και Αεροπλωτή Σιδηρόδρομο Τεσσάρων Πλευρών για Επιθεώρηση Αυτοκινήτων 2 Gantry-Style CMM με Γραμμικό Κωδικοποιητή Υψηλής Ακρίβειας, Πλήρως Ενσωματωμένες Οδηγούς από Γρανίτη και Αεροπλωτή Σιδηρόδρομο Τεσσάρων Πλευρών για Επιθεώρηση Αυτοκινήτων 3
Οι Πελάτες & Αντιπρόσωποί μας
Gantry-Style CMM με Γραμμικό Κωδικοποιητή Υψηλής Ακρίβειας, Πλήρως Ενσωματωμένες Οδηγούς από Γρανίτη και Αεροπλωτή Σιδηρόδρομο Τεσσάρων Πλευρών για Επιθεώρηση Αυτοκινήτων 4 Gantry-Style CMM με Γραμμικό Κωδικοποιητή Υψηλής Ακρίβειας, Πλήρως Ενσωματωμένες Οδηγούς από Γρανίτη και Αεροπλωτή Σιδηρόδρομο Τεσσάρων Πλευρών για Επιθεώρηση Αυτοκινήτων 5
Συχνές Ερωτήσεις
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Ε2: Τι παράγει κυρίως η εταιρεία σας;
Α2: Κατασκευάζουμε κυρίως Μηχανές Μέτρησης Όρασης, Συντεταγμένες Μηχανές Μέτρησης, εξαρτήματα CMM & VMM και σχετικό εξοπλισμό.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Α3: Η επαγγελματική μας ομάδα θα σας προτείνει κατάλληλες προδιαγραφές με βάση την ποικιλία των προϊόντων σας και τις απαιτήσεις μέτρησης.
Ε4: Δέχεστε προσαρμοσμένη υπηρεσία;
Α4: Ναι, παρέχουμε τόσο τυποποιημένα μηχανήματα όσο και προσαρμοσμένες λύσεις προσαρμοσμένες στις ανάγκες των πελατών.
Ε5: Ποια είναι η περίοδος εγγύησής σας;
Α5: Τα προϊόντα μας συνοδεύονται από εγγύηση 1 έτους. Έχουμε ενισχύσει την ανθεκτικότητα στα εύθραυστα εξαρτήματα για να διασφαλίσουμε την αξιοπιστία του προϊόντος.
