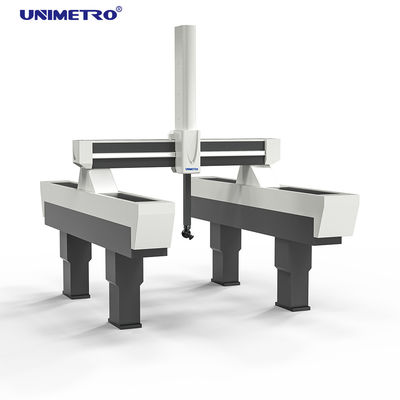

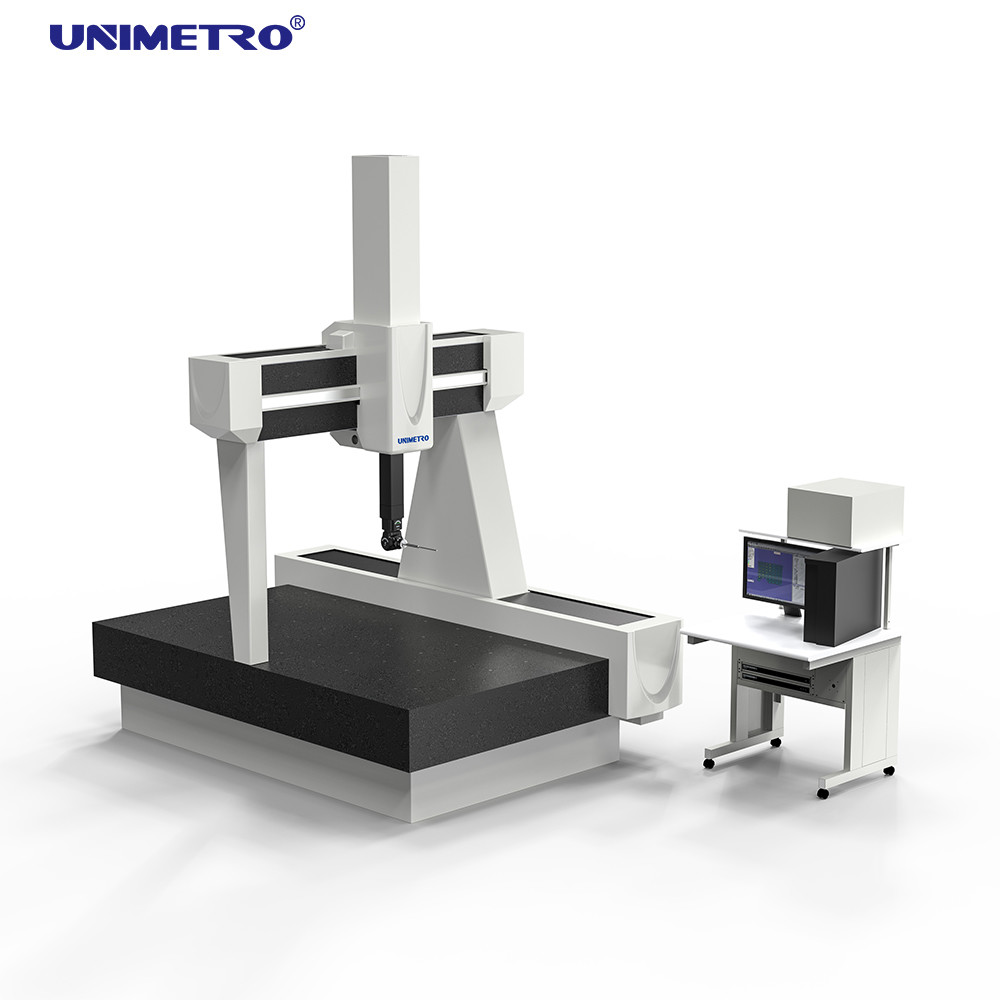

Μηχανή Μέτρησης Συντεταγμένων 3D Μονού Πλαισίου με Μεγάλη Διαδρομή
Επισκόπηση Προϊόντος
"Krypton" είναι μια τρισδιάστατη μηχανή μέτρησης συντεταγμένων μεγάλης κλίμακας, υψηλής ακρίβειας και υψηλής αξιοπιστίας, με μοναδικό σχεδιασμό μονόπλευρης ανύψωσης. Βασισμένη σε καθολικές έννοιες αρθρωτού σχεδιασμού, εξασφαλίζει εξαιρετική αξιοπιστία για όλους τους τύπους μηχανών μέτρησης συντεταγμένων, ενώ παράλληλα είναι εύκολη στη συντήρηση. Οι διάφορες προδιαγραφές αυτού του μοντέλου περιλαμβάνουν ράγες επέκτασης άνω των 10 μέτρων, επιτρέποντας την εγκατάσταση κάτω από την επιφάνεια του εδάφους. Η σειρά Krypton υποστηρίζει πολλαπλές μεθόδους μέτρησης, συμπεριλαμβανομένης της μέτρησης με ψηφιακό αισθητήρα αφής, της συνεχούς σάρωσης με αναλογικό αισθητήρα επαφής και της σάρωσης με αισθητήρα λέιζερ. Όλες οι επιλογές αισθητήρων είναι πλήρως εναλλάξιμες, διευκολύνοντας τη μέτρηση χιλιάδων γεωμετρικών και ελεύθερων μορφών εξαρτημάτων.
Τεχνικές Παράμετροι
| Όνομα Προϊόντος |
Μηχανή Μέτρησης Συντεταγμένων Τύπου Γέφυρας CMM για Επιθεώρηση Αυτοκινήτων |
| Σειρά Kr |
Εύρος Διαδρομής (mm) |
Ακρίβεια (um) |
MPEe |
MPEp |
| 1000 |
X: 1000-5000
Y: 800 |
1.5+L/350um |
1.5um |
|
| 1200 |
X: 1000-5000
Y: 1000 |
|
|
|
| 1500 |
X: 2000-5000
Y: 1200,1300,1500 |
|
|
|
| 1600,1800,2000,2500 |
X: 2000-5000
Y: 1500 |
|
|
|
| 2500 |
X: 2500-6000
Y: 1800 |
|
|
|
| 2500 |
X: 2500-8000
Y: 2000 |
|
|
|
Σύστημα Λογισμικού
Λογισμικό Μέτρησης: Rational-DMIS Προηγμένη έκδοση (CAD)
Εγχειρίδιο: Εγχειρίδιο + δίσκος
Σύστημα Ελέγχου & Σύστημα Αισθητήρων
Περιλαμβάνει joystick: Σύστημα ελέγχου RENISHAW, περιλαμβάνει joystick MCU
Σετ αισθητήρων: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Στυλό αισθητήρα: RENISHAW M2 M3 stylus
Τυπικές Εφαρμογές
- Εξαρτήματα αεροπορίας και δομικά εξαρτήματα
- Μεγάλο γρανάζι
- Μεγάλη ατμοστρόβιλος για σταθμό παραγωγής ενέργειας
- Μηχανές και προπέλες πλοίων
- Εξαρτήματα τρένων
Βασικά Χαρακτηριστικά

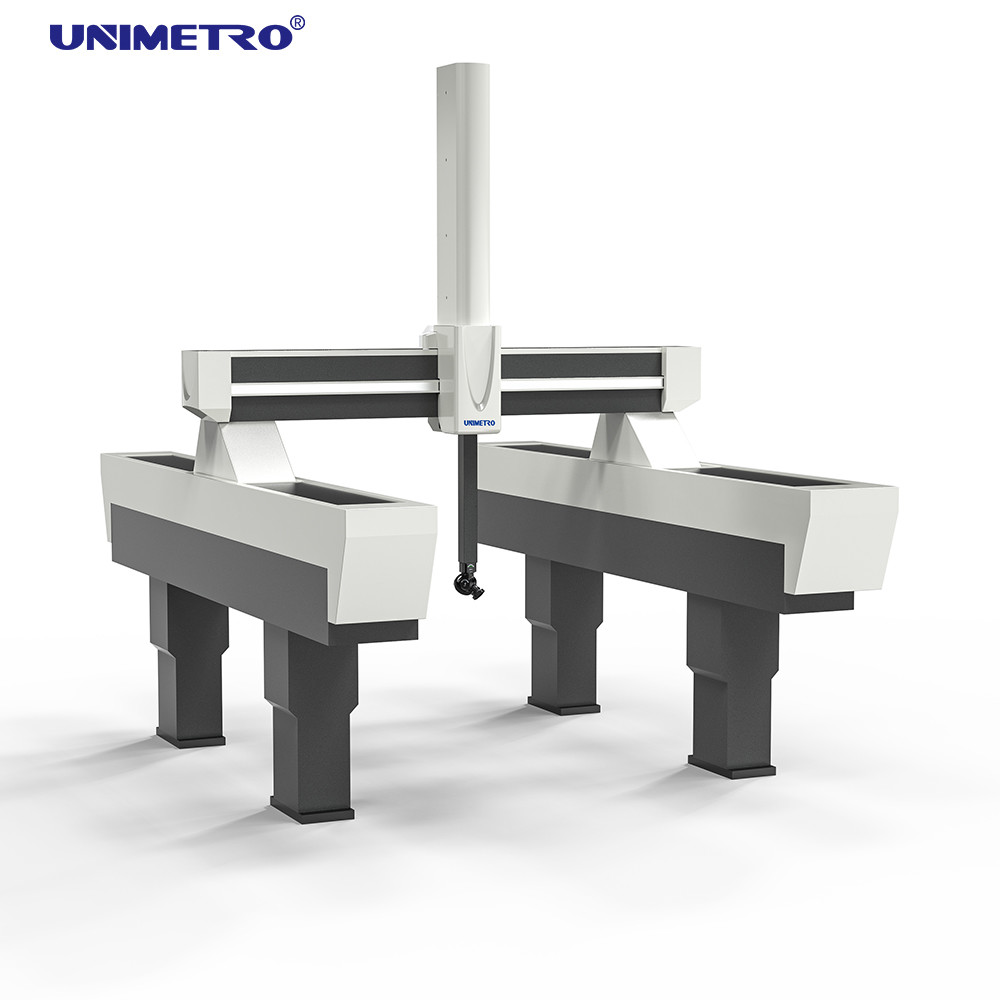

Δομή Ανυψωμένης Ράγας - Βελτιωμένη Ακρίβεια και Σταθερότητα
Ο μονόπλευρος σχεδιασμός της υπερκατασκευής στην τρισδιάστατη μηχανή μέτρησης συντεταγμένων μειώνει σημαντικά το σφάλμα Abbe, με αποτέλεσμα υψηλότερη ακρίβεια και σημαντικά βελτιωμένη σταθερότητα.
Οδηγός Τριών Αξόνων - Πλήρως Κλειστός, Όλο Γρανίτης Υλικό
Εξοπλισμένο με κλειστούς οδηγούς σε όλες τις μηχανές για την αποφυγή ζημιών από εξωτερική διάβρωση σκόνης και την παροχή προστασίας από ρύπανση και διακυμάνσεις θερμοκρασίας. Αυτό είναι ιδιαίτερα σημαντικό για σκληρά περιβάλλοντα. Και οι τρεις άξονες είναι κατασκευασμένοι από γρανίτη, ο οποίος είναι ανθεκτικός στη διάβρωση και διαθέτει πανομοιότυπους συντελεστές θερμικής διαστολής, εξασφαλίζοντας υψηλότερη ακρίβεια.
Λογισμικό
Το Rational-DMIS είναι ένα νέο ολοκληρωμένο πακέτο λογισμικού μέτρησης 3D μεγάλης κλίμακας. Η ανάπτυξη του λογισμικού λαμβάνει υπόψη τόσο τις ανάγκες των αρχαρίων για ευκολία χρήσης όσο και τις λειτουργικές απαιτήσεις των προηγμένων χρηστών. Το σημαντικότερο είναι ότι αντιπροσωπεύει ένα μοντέλο τυποποίησης λογισμικού μέτρησης CMM.
Τα προγράμματα Rational DMIS έχουν σχεδιαστεί με τον πλήρη και εγγενή πυρήνα DMIS μέχρι την έκδοση 5.0 του DMIS, κάτι που είναι θεμελιωδώς διαφορετικό από το λεγόμενο "υποστήριξη DMIS" (όπου ο πυρήνας δεν είναι DMIS). Ως καθιερωμένο πρότυπο ISO (ISO 22093:2003), το DMIS διασφαλίζει συμβατότητα και απόδοση σύμφωνα με τα βιομηχανικά πρότυπα.
