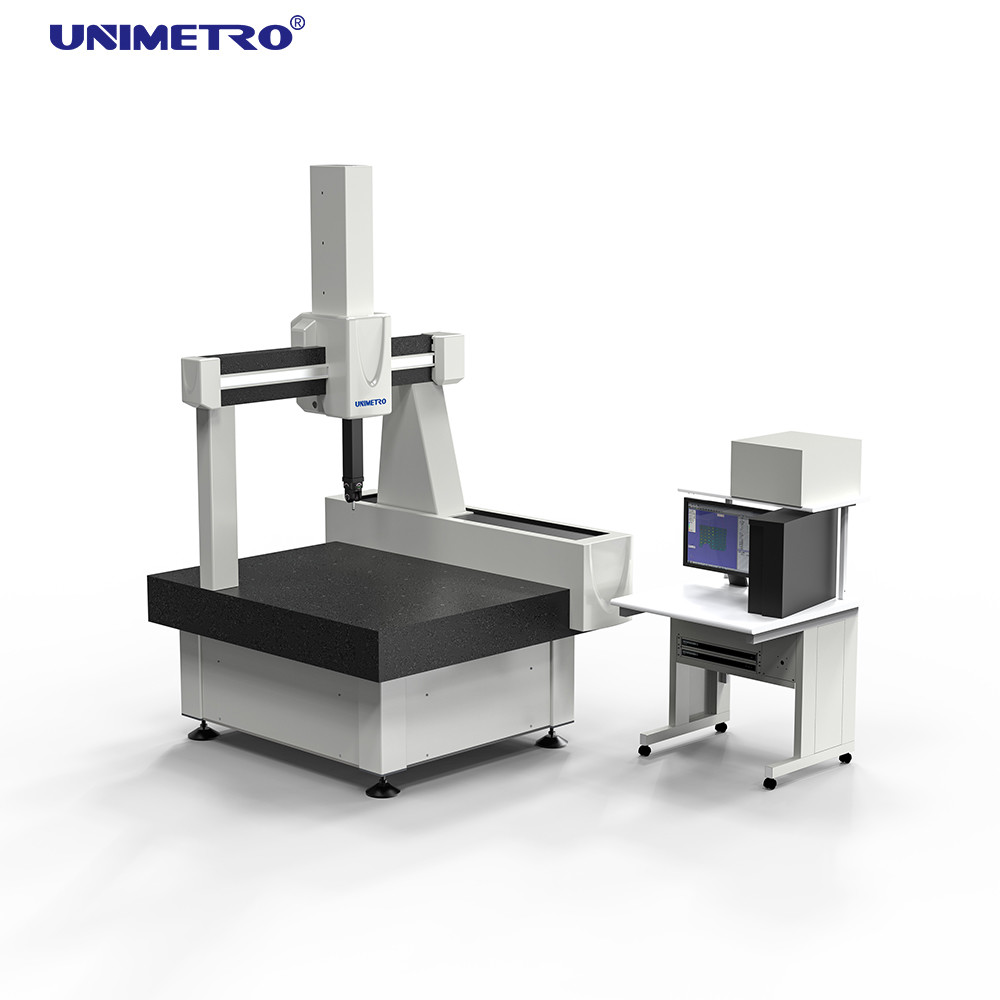

Ημιαυτόματη μηχανή μέτρησης συντεταγμένων 3D υψηλής ακρίβειας με διπλή παθητική αμβλύση δονήσεων και κλειστούς οδηγούς

• Διπλή παθητική αναισθητοποίηση δονήσεων:Το ενσωματωμένο σύστημα αποσβεσμού δονήσεων επιτρέπει την τοποθέτηση κοντά στην παραγωγή χωρίς ειδικές απαιτήσεις θεμελίωσης.
• Υψηλής ποιότητας τραπέζι εργασίας από γρανίτη:Η ακριβής φυσική γρανίτη από το "Mount TAI" παρέχει ανώτερη αναισθητοποίηση των δονήσεων και σταθερότητα.
• Συμπληρωματικοί οδηγοί σε όλους τους άξονες:Προστατευμένες οδούς καθοδήγησης αποτρέπουν τη βλάβη από τη βρωμιά και τις θερμικές επιδράσεις, κατάλληλες για σκόνη.
• Μεταφορά τριβής "αυτόματης διόρθωσης":Το πατενταρισμένο σύστημα μετάδοσης με σταθερή + μικροεξάρτηση διασφαλίζει παράλληλη μετάδοση με οδηγούς.
• Εισαγόμενα βασικά μέρη:Αντικείμενα υψηλής ποιότητας από γνωστές μάρκες, συμπεριλαμβανομένων των κινητήρων, των συστημάτων μετάδοσης και των πνευματικών συστημάτων.
• Οπτική κλίμακα RENISHAW:Υψηλής ακρίβειας οπτική κλίμακα με ανάλυση 0,5 μm για ανώτερη ακρίβεια μέτρησης.
• Δρόμος καθοδήγησης περιβάλλουσας ζώνης αέρα:Τέσσερις πλευρές περιτριγυρισμένη δομή με πολλαπλούς ρυθμιστές πίεσης αέρα για εξαιρετική σταθερότητα.
• Τεχνολογία μικρών τρυπών:Η προηγμένη τεχνολογία κατανάλωσης αέρα (150NL/Min) βελτιώνει τη θερμική σταθερότητα και τη μακροχρόνια ακρίβεια.

Το Rational-DMIS είναι ένα ολοκληρωμένο πακέτο λογισμικού μέτρησης 3D με πλήρη εγγενή πυρήνα DMIS (πρότυπο ISO 22093:2003) με προηγμένες δυνατότητες τόσο για αρχάριους όσο και για ειδικούς χρήστες.

• Προγραμματισμός σε απευθείας σύνδεση με προειδοποίηση σύγκρουσης σε πραγματικό χρόνο
• Ολόκληρος πυρήνας DMIS που υποστηρίζει τις εκδόσεις 3.0, 4.0, και 5.0
• Πολλαπλές μορφές διεπαφής CAD, συμπεριλαμβανομένων των CATIA, Pro/E, UG, Parasolid, STEP και IGES
• Μηχανή γραφικών ACIS για χειρισμό φακέλων CAD μεγάλης κλίμακας
• Αλγόριθμοι πιστοποιημένοι από την PTB (επίπεδο 1)
• Μεγάλη ταχύτητα σάρωσης σημείο προς σημείο με διάστημα 0,002 mm
• Επεξεργασία δεδομένων με σαρώσεις λέιζερ σε 20.000 σημεία/δευτερόλεπτο
• Ενσωματωμένα μοντέλα δεδομένων προϊόντων Renishaw για βαθμονόμηση μελετητή

• Γραφική διεπαφή βασισμένη στα Windows με προσαρμόσιμη διάταξη
• Πλήρης μέτρηση 2D και 3D γεωμετρικών στοιχείων
• Αξιολόγηση ανοχής σύμφωνα με το πρότυπο ISO για όλα τα γεωμετρικά χαρακτηριστικά
• Προχωρημένοι υπολογισμοί γεωμετρικών σχέσεων και μετασχηματισμοί συντεταγμένων
• Αυτοματοποιημένη αναγνώριση χαρακτηριστικών και δημιουργία προγράμματος μέτρησης
• Μέθοδοι καθορισμού πολλαπλών συστημάτων συντεταγμένων
• Λειτουργικότητα προτύπου για επαναχρησιμοποίηση προγράμματος
• Πλήρης αναφορά σε PDF, Excel, HTML και άλλες μορφές

RENISHAW UCC ελεγκτής με ενσωματωμένο servo rack, πλατφόρμα ελεγκτή και CPU με πιστοποιητικά CE και UL για παγκόσμια συμμόρφωση.

• Μία μονάδα επεξεργασίας 32-bit με πραγματικό έλεγχο σε πραγματικό χρόνο
• Σχεδιασμός ράφου 19 ιντσών, βάρος: 19kg
• 220V, 50/60Hz μονοφασική ισχύς, 1300W συνδεδεμένο φορτίο
• Συμμόρφωση με τους κανονισμούς EN50082 και EN50081
• Θερμοκρασία λειτουργίας: 10°C έως 45°C
• Σχετική υγρασία: 10% έως 95% μη συμπυκνωτική
• Μέγιστη ταχύτητα τοποθέτησης με ανάλυση 1μm
• Προχωρημένη πρόβλεψη και επιτάχυνση S-προφίλ
• Αντισυχνότητα έως 10MHz

Τζόιστικ MCUlite:Πλήρης μονάδα λειτουργίας CMM με 10 πλήκτρα ελέγχου και σύστημα ελέγχου ταχύτητας.

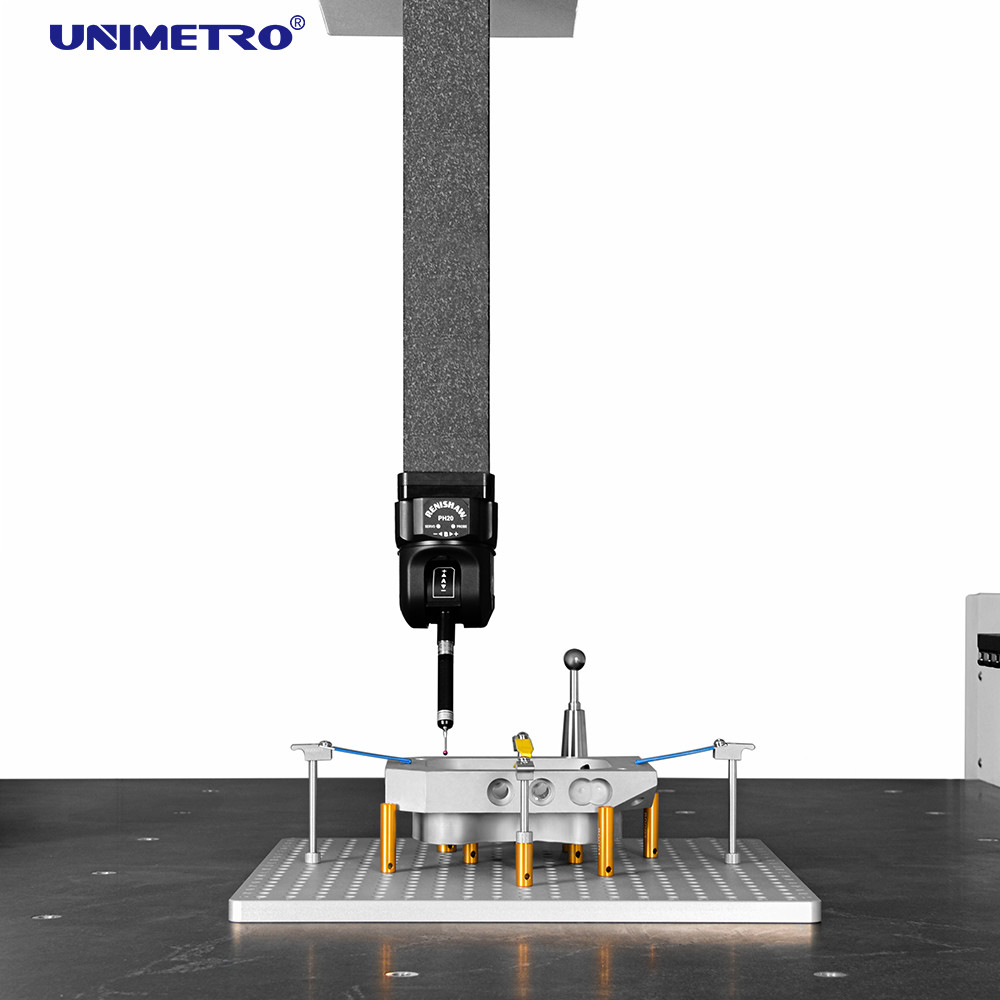

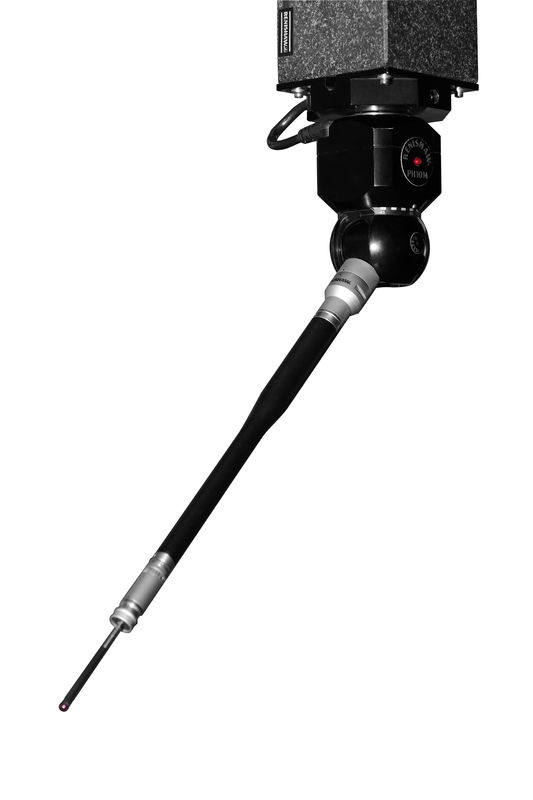

Σύστημα ανίχνευσης:Ολοκληρωμένο σύστημα μέτρησης που περιλαμβάνει κεφαλές, ανιχνευτές και στυλ.

Σφαίρα βαθμονόμησης:Ø20 mm σφαιρικό μέτρο αναφοράς με νήμα M10, στρογγυλοτητα ≤0,3 μm, προσβάσιμο από τους έξι ημιάξονες.
