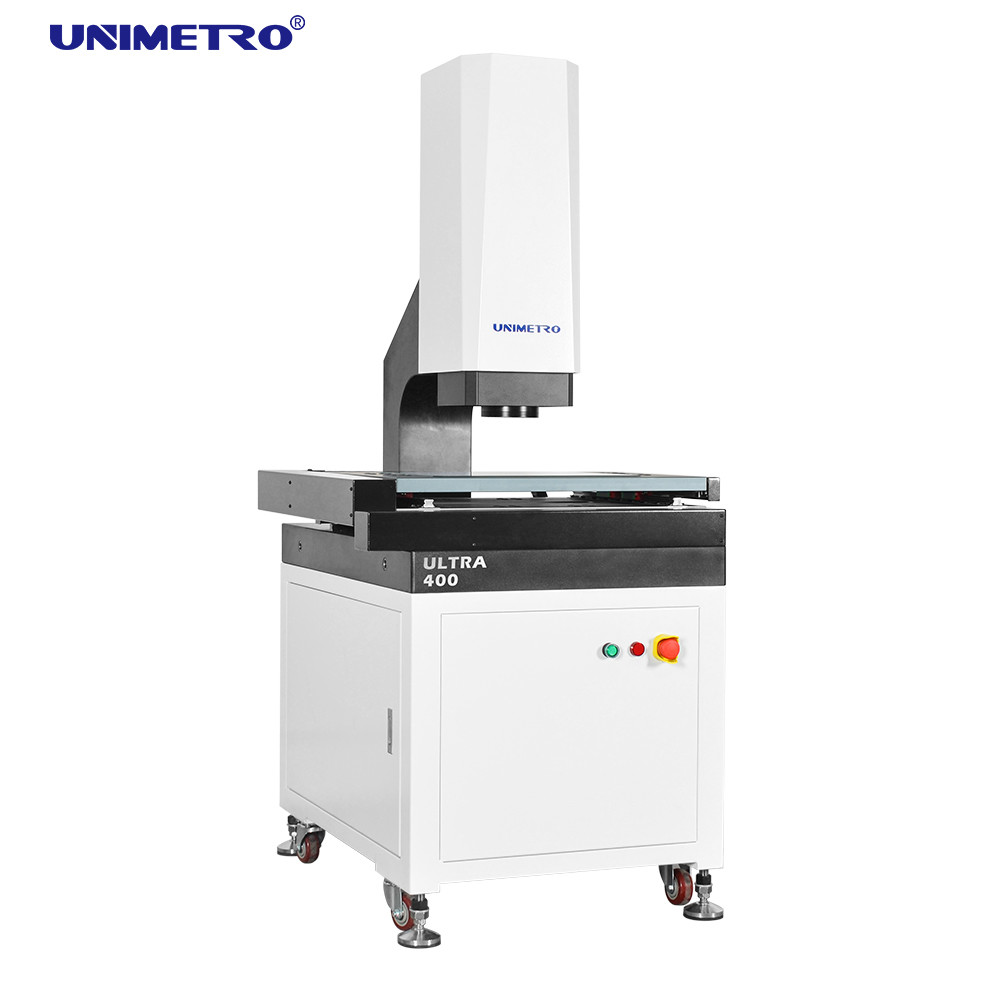

Όργανο μέτρησης 2.5D εικόνας OEM με 3D VMS και φιλικό προς το χρήστη πίνακα ελέγχου

Όργανο μέτρησης εικόνας OEM 2.5d 3d VMS με φιλική διεπαφή ελέγχου

Το όργανο μέτρησης εικόνας της σειράς ULTRA είναι μια πλήρως αυτόματη μηχανή μέτρησης όρασης υψηλής ακρίβειας με πρόβολο που αναπτύχθηκε για τη μέτρηση GD&T με αυτόματο μηχανοκίνητο έλεγχο 3 αξόνων. Είναι εξοπλισμένο με αυτόματη εστίαση, αυτόματο έλεγχο φωτισμού και αυτόματη κίνηση του υλικού και της διαμόρφωσης λογισμικού για να κάνει τη μέτρηση των γραμμικών και γεωμετρικών διαστάσεων γρήγορα και με ακρίβεια.

Χαρακτηριστικά

◆ Έλεγχος λεπτομερειών ποιότητας

Ø Βάση και στήλη γρανίτη, εξαιρετική σταθερότητα.

Ø Στάδιο εργασίας αλουμινίου, κάνει τον έλεγχο κίνησης να αντιδρά γρήγορα και ευέλικτο.

Ø Στάδιο εργασίας με σκληρή επεξεργασία επιφάνειας οξείδωσης κατά των γρατσουνιών.

Ø Στάνταρ με γραμμικό οδηγό ακριβείας, σφαιρική βίδα λείανσης και σερβοκινητήρα AC κ.λπ., για να διασφαλιστεί η ακρίβεια και η σταθερότητα του συστήματος κίνησης.

Ø Το ενσωματωμένο σύστημα ελέγχου, ενσωματωμένο με έλεγχο κίνησης, και όλο τον έλεγχο σήματος ως φωτισμός και γραμμική ανάγνωση κλίμακας, διασφαλίζει ότι η απόδοση του μηχανήματος είναι εξαιρετικά σταθερή.

◆ Διαμόρφωση υψηλής απόδοσης

Ø Αυτόματος έλεγχος CNC τριών αξόνων XYZ και ακριβής τοποθέτηση.
Ø γραμμική κλίμακα γυαλιού υψηλής ακρίβειας 0,1 um για την εξασφάλιση της ακρίβειας τοποθέτησης και ακρίβειας μέτρησης του συστήματος.
Ø Έγχρωμη κάμερα υψηλής ανάλυσης GIGA για να καλύψει τις ανάγκες καθαρής παρατήρησης και ακριβούς μέτρησης.
Ø Φακός ζουμ κλικ υψηλής ανάλυσης 6,5x, ακριβής διπλασιασμός και διόρθωση εικονοστοιχείων μόνο μία φορά.
Ø Με προγραμματιζόμενη επιφάνεια 5-δαχτυλιδιών 8-τμημάτων LED Cold Illumination και παράλληλο φωτισμό LED περιγράμματος και ενσωματωμένη έξυπνη ρύθμιση φωτός, μπορεί να ελέγχει αυτόματα τη φωτεινότητα στο 8-division και να πραγματοποιεί έξυπνα ρύθμιση φωτεινότητας 256 επιπέδων.

◆ Ευέλικτη επεκτασιμότητα

ØΠολλοί τύποι αισθητήρων χωρίς επαφή και σύστημα γρήγορης στερέωσης είναι προαιρετικά, που μπορούν να ικανοποιήσουν διαφορετικές απαιτήσεις μέτρησης από διαφορετικούς πελάτες
ØΔιαθέσιμο για τη σειρά ULTRA είναι διαθέσιμο έγχρωμο δακτύλιο LED Mavable, το οποίο κάνει τη σειρά πιο ευέλικτη και ισχυρή σε διαφορετικά μέρη με διαφορετικά είδη υλικών ή σχημάτων, προσφέρει πιο ισχυρή εφαρμογή μέτρησης.
ØΧάρη στην ευέλικτη επεκτασιμότητα της σειράς ULTRA, είναι συμβατό με αισθητήρα αφής, αισθητήρες μέτρησης χωρίς επαφή και βραχίονα ρομπότ, αυξάνοντας σημαντικά την απόδοση μέτρησης.

Λειτουργίες Εισαγωγή

- Το λογισμικό μπορεί να αναγνωρίσει αυτόματα γραμμές, κύκλους, όπως στοιχεία και να τα μετρήσει αυτόματα.
- Το λογισμικό παρέχει έξυπνες λειτουργίες επεξεργασίας όπως κόκκινη προειδοποίηση εκτός ανοχής, παύση εκτός ανοχής, παύση αποτυχίας μέτρησης, μη αυτόματη μέτρηση, παράλειψη εκτέλεσης, υποχρεωτική εκτέλεση κ.λπ.
- Το λογισμικό παρέχει λειτουργία ρύθμισης σημείου διακοπής, η οποία μπορεί να πραγματοποιήσει την έξυπνη εναλλαγή μεταξύ χειροκίνητης μέτρησης και αυτόματης μέτρησης.
- Η ισχυρή λειτουργία μέτρησης λέιζερ μπορεί εύκολα να αντιληφθεί προβλήματα όπως η μέτρηση επιπεδότητας υψηλής ταχύτητας, το μικροσκοπικό χτύπημα, το κοίλο σημείο, η γωνία V και η σάρωση καμπύλης επιφάνειας υψηλής ακρίβειας.
- Το λογισμικό παρέχει βοηθητική λειτουργία ένδειξης φωτεινότητας για την αποφυγή του σφάλματος που προκαλείται από την ένταση του φωτός και τη βελτίωση της ακρίβειας και της απόδοσης του ελεγκτή.

Παράμετροι

* Το L είναι η μέτρηση του μήκους (mm), η μηχανική ακρίβεια του άξονα Z και η ακρίβεια εστίασης σχετίζεται με την επιφάνεια του τεμαχίου εργασίας.

* Η μεγέθυνση είναι κατά προσέγγιση τιμή, σχετίζεται με τη διάσταση της οθόνης και την ανάλυση.

* Οπτικό πεδίο (mm) = (διαγώνιο*Οριζόντιο*Κάθετο)

* Ο αντικειμενικός στόχος 0,5X ή 2X είναι προαιρετικός διαθέσιμος και πραγματοποιήστε μεγέθυνση εικόνας: 13X~86X ή 52X~344X.

Πληροφορίες εταιρείας

Ο Πελάτης και ο Πράκτοράς μας

FAQ
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
A1: Είμαστε ένα εργοστάσιο και σας δίνουμε την πιο γρήγορη απάντηση σε 24 ώρες.
Ε2: Σε τι ασχολείται κυρίως η εταιρεία σας;
A2: Παράγουμε κυρίως μηχάνημα μέτρησης Vision, Μηχανή μέτρησης συντεταγμένων, σετ φωτιστικών CMM & VMM κ.λπ.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
A3: Εφόσον μας λέτε την ποικιλία και το μέγεθος του προϊόντος που πρόκειται να μετρηθεί, η επαγγελματική μας ομάδα θα σας συμβουλεύσει για όργανο μέτρησης κατάλληλων προδιαγραφών.
Q4: Δέχεστε προσαρμοσμένη υπηρεσία;
Α4: Να είστε σίγουροι! Μπορούμε να παρέχουμε όχι μόνο τυπικά μηχανήματα, αλλά και μηχανήματα προσαρμοσμένα στις ανάγκες του πελάτη.
Ε5: Ποια είναι η περίοδος εγγύησής σας;
A5: Η περίοδος εγγύησης του προϊόντος μας είναι 1 έτος. Η ποιότητα των προϊόντων μας είναι πολύ σταθερή και έχουμε βελτιώθηκε πολύ σε ορισμένα εύθραυστα μέρη. Μπορείτε να είστε σίγουροι για την ποιότητα των προϊόντων μας.
