Μεγάλο μεγέθους οράματος μέτρησης όραμα PCB LCD Κινήματος μηχανών γρήγορο που μετρά τα συστήματα

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: UNIMETRO
Αριθμό μοντέλου: ΑΥΤΟΣ
Ποσότητα παραγγελίας min: 1
Τιμή: Discussible
Συσκευασία λεπτομέρειες: Ξύλο υπόθεση
Χρόνος παράδοσης: 30 ημέρες εργασίας
Όροι πληρωμής: T / T
Δυνατότητα προσφοράς: 1 το μήνα
Λεπτομερής ενημέρωση
Ταξίδι άξονα Ζ: 150mm Αντικειμενικός φακός: Το εγχειρίδιο ο φακός ζουμ/φακός 0.7-4.5X Autozoom/ο φακός Navitar για την επιλογή
Ενίσχυση: 33-195X Τομέας οράματος: 8.1-1.3
Μέτρηση του ψηφίσματος: 1um/0.5um/0.25um/0.1um για προαιρετικό Μέτρηση του λογισμικού: Λογικό τρισδιάστατο σύνθετο VUE που μετρά το λογισμικό
Φωτισμός: Οι προγραμματίσημες οδηγήσεις δαχτυλιδιών 8 τμημάτων για το φως επιφάνειας, 40 τμήματα χτυπούν τις ο
Υψηλό φως:

σύστημα μέτρησης οράματος

,

όραμα που μετρά τα συστήματα


Περιγραφή προϊόντων



Αυτόματο μηχάνημα μέτρησης όρασης τύπου CNC σειράς HE





Περιγραφή προϊόντος



Το μηχάνημα μέτρησης της όρασης τύπου σκελετών υψηλής ακρίβειας της σειράς HE συνδυάζει υψηλή ακρίβεια και υψηλή απόδοση, προσφέρει μέτρηση υψηλής ταχύτητας για τα γεωμετρικά στοιχεία διαφορετικών ειδών εξαρτημάτων.Η σειρά HE χρησιμοποιείται ευρέως σε ποικίλες βιομηχανίες και προϊόντα όπως PCB, πλαστικοποιημένο υλικό με επένδυση χαλκού, μεγάλα γυαλιά, μονάδες LCD και μονωτικά υλικά κ.λπ.



Η ανάλυση πεπερασμένων στοιχείων εισάγεται στη διαδικασία σχεδιασμού της σειράς HE, εξασφαλίζει υψηλή ακαμψία και ακριβή μηχανική δομή.Η βάση του μηχανήματος χρησιμοποιεί δομή τύπου κινητής γέφυρας κλειστού πλαισίου, η οποία είναι απλή και προσφέρει υψηλή ικανότητα φόρτωσης και την καλύτερη απόδοση κίνησης.



Βάση μηχανής γρανίτη 000, προσφέρει υψηλή ακαμψία, αντοχή στη διάβρωση και υψηλή σταθερότητα.



Το στάδιο εργασίας είναι σε θέση να προκαθορίσει τη λύση στερέωσης πολλαπλών προϊόντων, επίσης ο συνδυασμός πολλαπλών φακών είναι για επιλογή, ικανοποιώντας διαφορετικές απαιτήσεις μέτρησης από διαφορετικούς πελάτες.



Το σύστημα ελέγχου κίνησης πλήρους κλειστού βρόχου εξασφαλίζει την καλύτερη απόδοση κίνησης και τοποθέτησης.

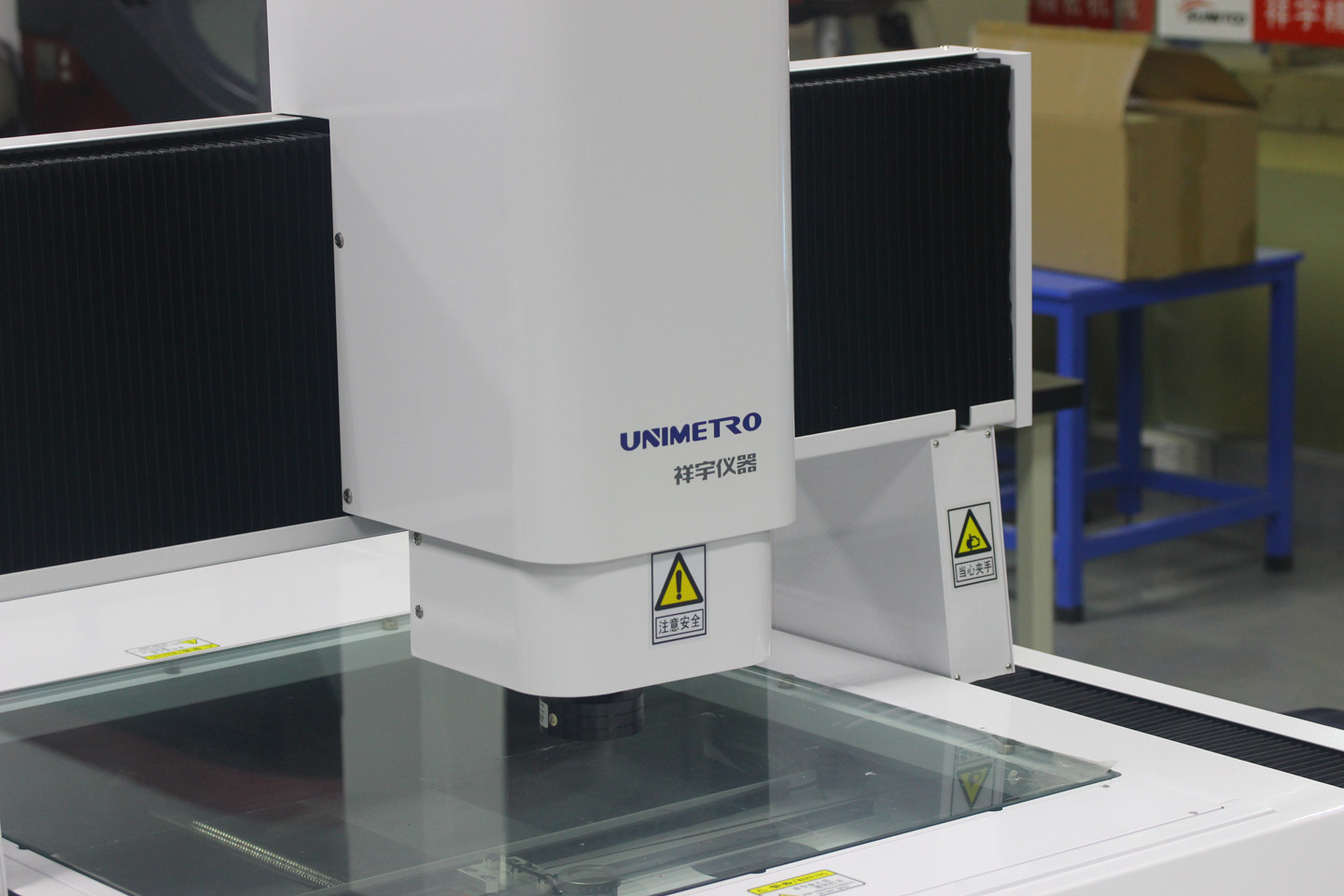

Μεγάλο μεγέθους οράματος μέτρησης όραμα PCB LCD Κινήματος μηχανών γρήγορο που μετρά τα συστήματα 0



Με την ανάλυση πεπερασμένων στοιχείων και τον γρανίτη 000 βαθμού, έχουμε την πιο λογική και βελτιστοποιημένη σχεδίαση πλαισίου μηχανής, η οποία εξασφαλίζει υψηλή ακαμψία και αξιοπιστία.



Το μηχάνημα μέτρησης όρασης υψηλής απόδοσης της σειράς HE χρησιμοποιεί ελεγκτή κίνησης UWC και κινητήρες υψηλής ροπής, προσφέρει έλεγχο κίνησης υψηλής απόδοσης, η υψηλή επιτάχυνση και ο γρήγορος εντοπισμός προσφέρει υψηλή απόδοση στη διαδικασία μέτρησης.

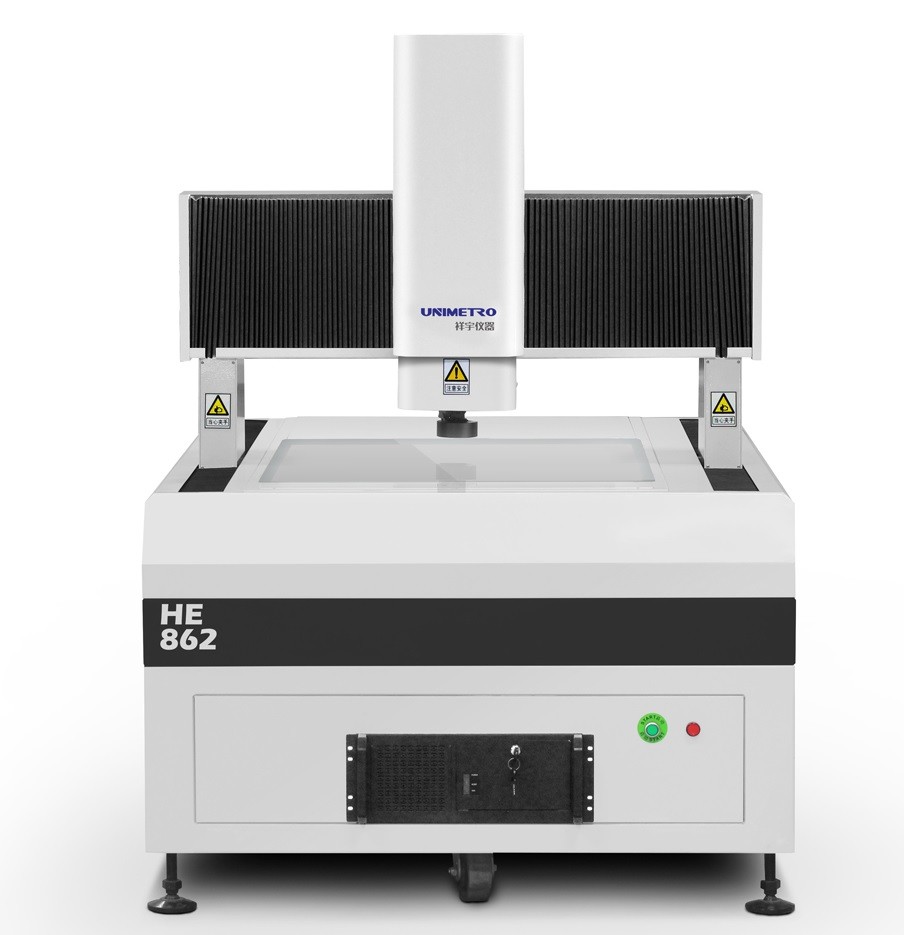

Μεγάλο μεγέθους οράματος μέτρησης όραμα PCB LCD Κινήματος μηχανών γρήγορο που μετρά τα συστήματα 1

Πακέτο λύσεων μηχανών μέτρησης όρασης μεγάλου μεγέθους UWC, κινητήρες Panasonic για επιλογή



Το πλαίσιο της μηχανής είναι με κινούμενη δομή σκελετού, η οποία εξασφαλίζει μια απλούστερη, εξυπνότερη δομή με υψηλότερη φόρτιση και καλύτερη απόδοση κίνησης.







Αναλυτικές εικόνες

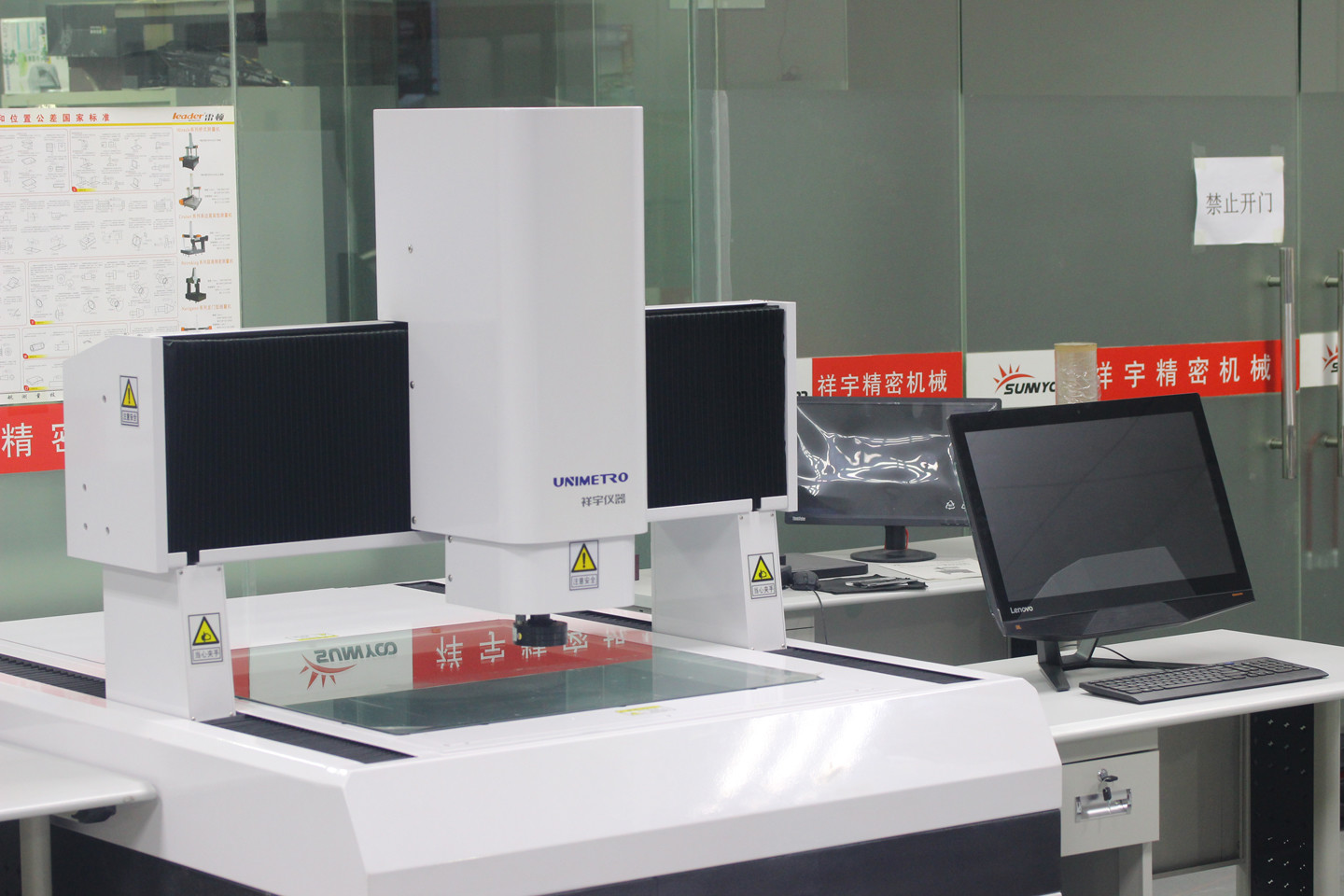

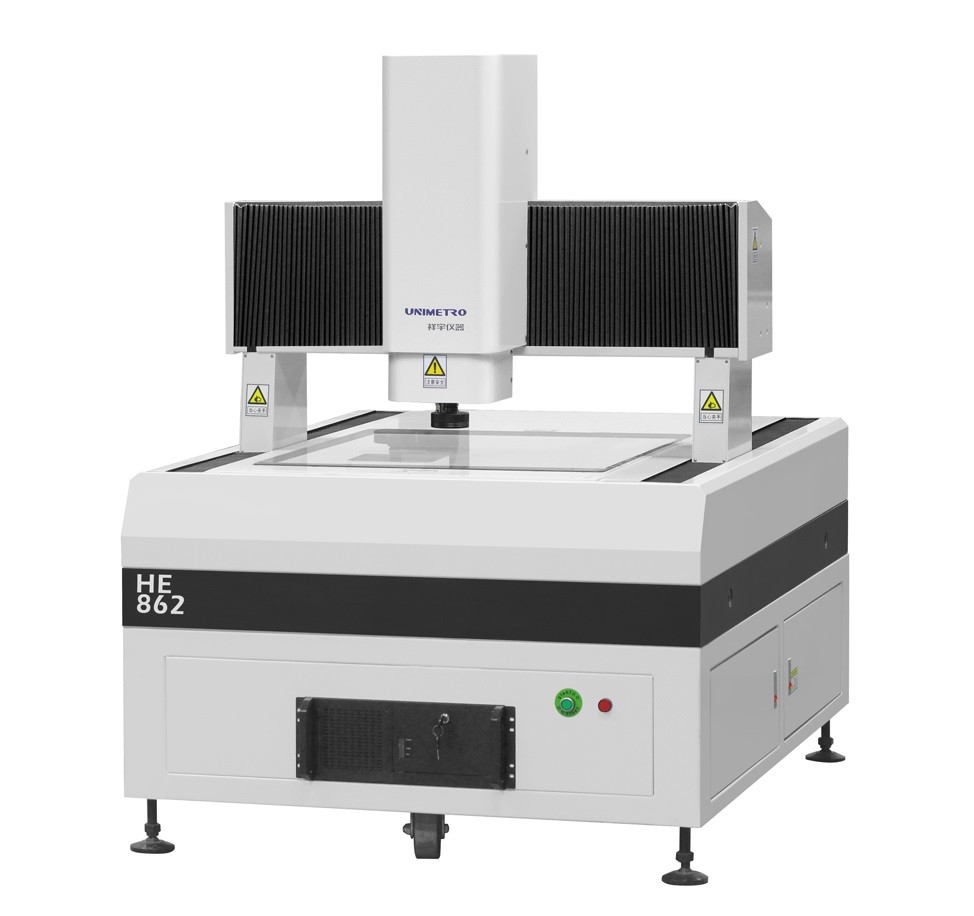

Μεγάλο μεγέθους οράματος μέτρησης όραμα PCB LCD Κινήματος μηχανών γρήγορο που μετρά τα συστήματα 2 Μεγάλο μεγέθους οράματος μέτρησης όραμα PCB LCD Κινήματος μηχανών γρήγορο που μετρά τα συστήματα 3



Μεγάλο μεγέθους οράματος μέτρησης όραμα PCB LCD Κινήματος μηχανών γρήγορο που μετρά τα συστήματα 4 Μεγάλο μεγέθους οράματος μέτρησης όραμα PCB LCD Κινήματος μηχανών γρήγορο που μετρά τα συστήματα 5

Ο άξονας X/Y χρησιμοποιεί ακριβή τρόπο οδηγού επένδυσης, ο άξονας Z χρησιμοποιεί εγκάρσια ράγα υψηλής απόδοσης με την αρχική γερμανική ομάδα κίνησης τριβής.



Περιλαμβάνονται γραμμικές ζυγαριές Renishaw, με υψηλή ακρίβεια, σταθερότητα και μεγάλο κύκλο ζωής.



Σύμφωνα με τις απαιτήσεις των χρηστών, το στάδιο εργασίας είναι σε θέση να προκαθορίσει με πολλαπλούς τύπους φωτιστικών προϊόντων, επίσης είναι διαθέσιμη η επιλογή συνδυασμού πολλαπλών φακών και καμερών, δίνοντας μεγαλύτερη ευελιξία στους χρήστες.

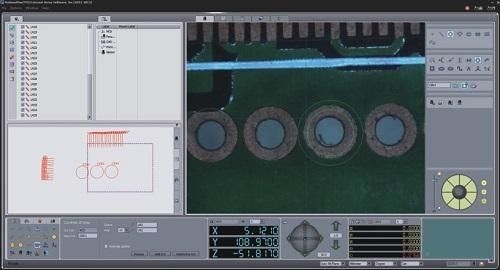

Με το ισχυρό λογισμικό Rational-Vue, οι χρήστες μπορούν να επιτύχουν πολύπλοκα προγράμματα μέτρησης εύκολα.Στη μαζική παραγωγή, η μηχανή μέτρησης της όρασης της σειράς HE μπορεί να είναι ένα ισχυρό όργανο μέτρησης.



Μεγάλο μεγέθους οράματος μέτρησης όραμα PCB LCD Κινήματος μηχανών γρήγορο που μετρά τα συστήματα 6











Παράμετροι

Μοντέλο

HE 652

HE862

HE1080

HE1210

HE1512

HE1812

X,Y Ταξίδι (mm)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

Ταξίδι με άξονα Z (mm)

200 (μπορεί να αυξηθεί σύμφωνα με τις απαιτήσεις των πελατών)

Χωρητικότητα φορτίου

περίπου.35 κιλά

Διάσταση (mm)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Βάρος (kg)

1500

1800

2900

3200

4400

4800

Ανάλυση

0,5μm (0,1um για επιλογή)

ΦΩΤΟΓΡΑΦΙΚΗ ΜΗΧΑΝΗ

Ψηφιακή κάμερα 2M HD GIGA

Φακός μεγέθυνσης

επαγγελματικός φακός αυτόματου ζουμ Μεγέθυνση φακού ζουμ: 1~10X

Μεγέθυνση βίντεο

18~195X (Σύμφωνα με τα διαφορετικά μοντέλα της επιλεγμένης κάμερας, η μεγέθυνσή της θα αλλάξει· η πραγματική μεγέθυνση εξαρτάται από τα δεδομένα μέτρησης)

FOV

8,1~1,3mm (Σύμφωνα με τα διαφορετικά σχήματα αντιστοίχισης κάμερας και φακού, το οπτικό πεδίο θα αλλάξει ανάλογα και το πραγματικό οπτικό πεδίο υπόκειται στα δεδομένα μέτρησης)

Ακρίβεια*

≤ (3+L/200)μm

Φωτισμός

Προγραμματιζόμενος φωτισμός επιφανειών LED 5 δακτυλίων 8 τμημάτων (δαχτυλιωτό φως 40 τμημάτων, ομοαξονικό φως, κινητό πολλαπλό χρώμα δακτυλίου προαιρετικά)










Προαιρετικές λύσεις



Μεγάλο μεγέθους οράματος μέτρησης όραμα PCB LCD Κινήματος μηχανών γρήγορο που μετρά τα συστήματα 7 Μεγάλο μεγέθους οράματος μέτρησης όραμα PCB LCD Κινήματος μηχανών γρήγορο που μετρά τα συστήματα 8



Φωτισμός:
Φακός:
Αισθητήρας αφής:
Αισθητήρας λέιζερ
4/8/40 τμήματα LED επιφανειακό φως δακτυλίου
48 τμήματα 4 χρώματα δαχτυλιδιού LED
Κινητό δαχτυλίδι LED 4 χρωμάτων
Χειροκίνητος βαθουλωμένος φακός ζουμ
Φακός αυτόματου ζουμ
Χειροκίνητος οδοντωτός φακός zoom με ομοαξονικό φως
Φακός αυτόματου ζουμ με ομοαξονικό φως
Κιτ MCP Renishaw
Σφάλμα μέτρησης<=0,75μm
Renishaw PH6+TP20
Σφάλμα μέτρησης<=0,35μm
Αισθητήρας λέιζερ χωρίς επαφή KEYENCE
Αισθητήρας μέτρησης λευκού φωτός
