Αρχική Σελίδα > Προϊόντα> τρισδιάστατη ισότιμη μετρώντας μηχανή> Μηχανή μέτρησης 3D συντεταγμένων εξαιρετικά υψηλής ακρίβειας 1,1 μm

Μηχανή μέτρησης 3D συντεταγμένων εξαιρετικά υψηλής ακρίβειας 1,1 μm

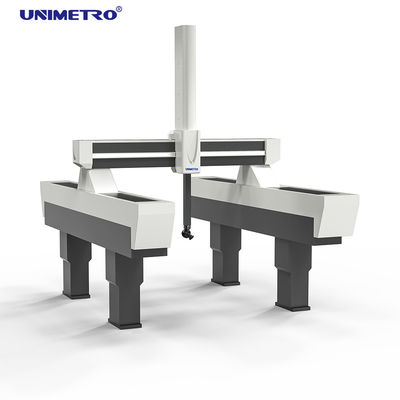

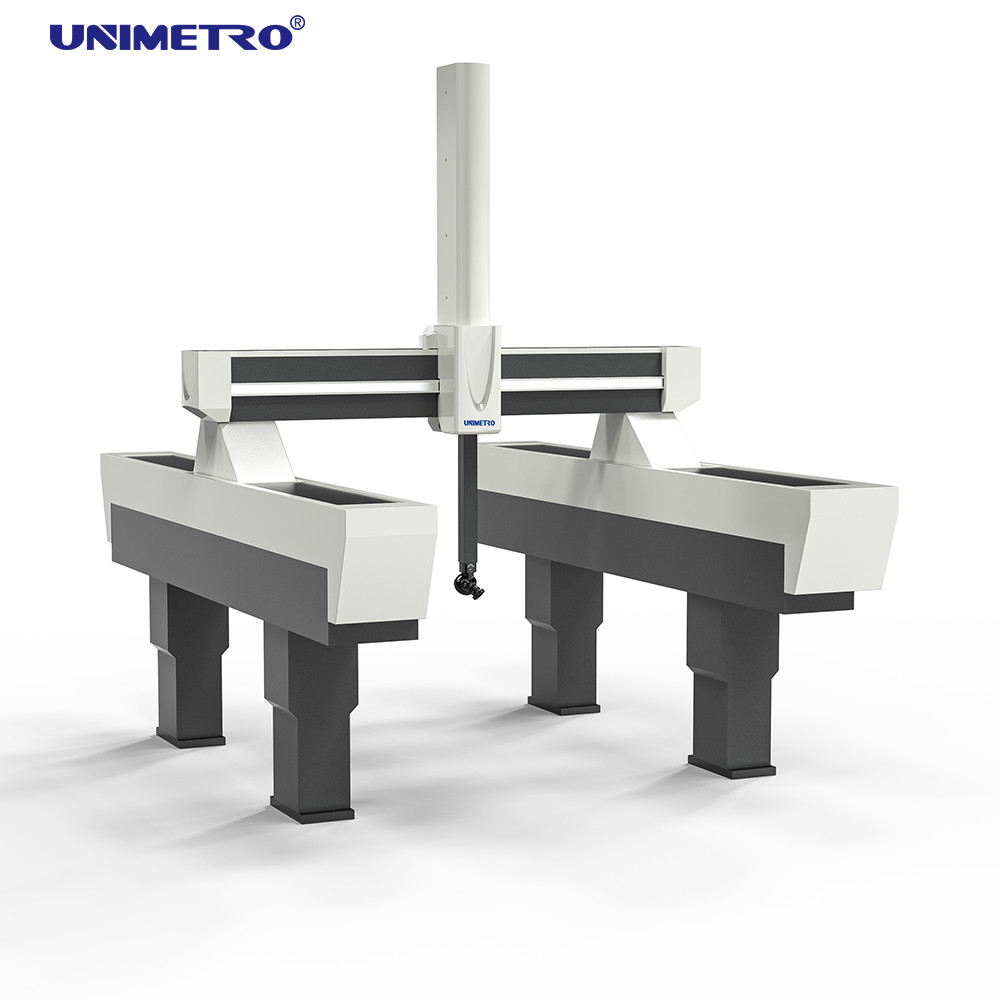

1.1 µm Ultra-High Precision 3D Coordinate Measuring Machine

1.1 µm Ultra-High Precision 3D Coordinate Measuring Machine

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	UNIMETRO
Πιστοποίηση:	CE
Αριθμό μοντέλου:	Metroking

Ποσότητα παραγγελίας min:	1
Τιμή:	Discussible
Συσκευασία λεπτομέρειες:	Ξύλο υπόθεση
Χρόνος παράδοσης:	60 εργάσιμες ημέρες
Όροι πληρωμής:	T / T
Δυνατότητα προσφοράς:	1 ανά 75 ημέρες

Καλύτερη τιμή Επικοινωνήστε

Λεπτομερής ενημέρωση

Υλικό:	Γρανίτης	Τρόπος οδηγών άξονα Υ:	Το ΔΊΔΥΜΟ συναρμολογεί τον τρόπο οδηγών
Servo Motors:	Σερβο μηχανές υψηλής δύναμης	MPEE (um) S:	Από 1.1+L/400
MPEP (um) S:	Από 1,4
Επισημαίνω:	ισότιμες μετρώντας μηχανές , οπτική ισότιμη μετρώντας μηχανή

Περιγραφή προϊόντων

1Μηχανή μέτρησης συντεταγμένων 3D εξαιρετικά υψηλής ακρίβειας.1 μm

Λύση μέτρησης υψηλής ακρίβειας

Η μηχανή μέτρησης συντεταγμένων 3D της σειράς Metroking αντιπροσωπεύει το αποκορύφωμα της εκτεταμένης εμπειρίας στην ανάπτυξη και κατασκευή μηχανών μέτρησης υψηλής ακρίβειας.Εγκρίνεται από πολλές βιομηχανίες, η σειρά αυτή έχει γίνει ένα μοντέλο αναφοράς στη βιομηχανία μετρήσεων υψηλής ακρίβειας.

Η σειρά Metroking είναι ιδανική για τη μέτρηση με υψηλή ακρίβεια του εργασιακού τμήματος και τη σάρωση καμπύλης και είναι επίσης κατάλληλη για επίσημα ιδρύματα και εφαρμογές μέτρησης τυποποιημένου τμήματος.

Προχωρημένο Διαρθρωτικό Σχεδιασμό

Κατασκευασμένο από υλικό γρανίτη με σχεδιασμό πεπερασμένων στοιχείων και δομή γκάντρι
Πλήρως κλειστή δομή σκελετού με διασταυρούμενη δομή από γρανίτη, ενσωματωμένη βάση μηχανής, στάδιο λειτουργίας στήλης και άξονα Z
Διαθέτει υψηλή σταθερότητα, χαμηλή παραμόρφωση και εξαιρετική θερμική σταθερότητα

Συστήματα οδήγησης ακριβείας

Σύστημα τριών αξόνων που χρησιμοποιεί προηγμένο μαλακό ατσάλινο σύρμα συγχρονικής κίνησης ζώνης ταχυτήτων
Χωρίς θόρυβο λειτουργία με γρήγορη τοποθέτηση και μακρύ κύκλο ζωής
Ο άξονας Y χρησιμοποιεί σύστημα οδήγησης οδού DUO
Κεντρική οδήγηση με κεντρικά εγκατεστημένες γραμμικές κλίμακες υψηλής ακρίβειας
Ελαχιστοποιεί την απόκλιση κίνησης άξονα και το σφάλμα Abbe

Συστατικά υψηλής απόδοσης

Υψηλής ισχύος σεροκινητήρες για ανώτερη απόδοση ελέγχου κίνησης
Βελτιωμένες δυνατότητες επιτάχυνσης, πέδησης και γρήγορης διαδρομής
Προηγμένο σύστημα αέρα με ισορροπία αέρα στον άξονα Z για βελτιωμένη ακρίβεια θέσης
Τρίσταπτο ακριβές σύστημα φίλτρου για παρατεταμένη διάρκεια ζωής οδήγησης
Υψηλής απόδοσης καλώδιο ισχύος και καλώδιο ρυμούλκησης για ηλεκτρονική σταθερότητα

Ελεγκτής & Συμβατότητα

Ο προηγμένος ελεγκτής της σειράς Renishaw UCC παρέχει καθολικό έλεγχο για τη μηχανή μέτρησης συντεταγμένων 3D.

Metroking Series 3D Coordinate Measuring Machine Controller Interface

Η σειρά Metroking είναι συμβατή με πλήρους γραμμικού τύπου ανιχνευτές, ανιχνευτές τύπου επαφής, ανιχνευτές γραμμικού τύπου λέιζερ, κεφαλές υψηλής ακρίβειας για την ανίχνευση σημείων,μετρητές ψηφιακής οπτικής όρασης υψηλής ανάλυσης CCD της σειράς LVΑυτό επιτρέπει υψηλής ακρίβειας σύνθετη καμπύλη υψηλής ταχύτητας σάρωση (αντίστροφη μηχανική) και μικροδιάστατη υψηλής ακρίβειας μη επαφής μέτρηση.

Τεχνικές παραμέτρους

Σχήμα	Άξονας Χ (mm)	Άξονας Y (mm)	Άξονας Z (mm)	Ακριβότητα μέτρησης MPEE ((μm)	MPEP ((μm)	Βάρος (kg)	Μέγιστη φόρτιση (kg)
Επικεφαλής	500	500	300	Από 1.1+L/400	Από το 1.4	6000	300
Επικεφαλής	500	600	400	Από 1,2+L/400	Από το 1.5	6200	350
Επικεφαλής	500	700	500	Από 1,4+L/400	Από το 1.5	6800	500
Επικεφαλής	600	800	600	Από 1,4+L/400	Από το 1.5	7200	600
Επικεφαλής	800	1000	600	Από 1,2+L/400	Από το 1.5	7800	700
Επικεφαλής	1000	1200	600	Από 1,25+L/400	Από το 1.8	9800	800

Συνθήκες εργασίας

Δυναμική τάση

220V

Πίεση αέρα

00,7-1,0 MPa

Ακρίβεια φίλτρου

0.3 μm

Εφοδιασμός αέρα.

00,12-0,45 m3/min

Περιοχή θερμοκρασίας

18-22°C

Ημερήσιος κύκλος θερμοκρασίας

1°C/ώρα

Θερμική κλίση

1°C/m

Σχετική υγρασία

55%-65%

ετικέτα:

οπτική ισότιμη μετρώντας μηχανή,

ισότιμες μετρώντας μηχανές,

τρισδιάστατη ισότιμη μηχανή μέτρησης
