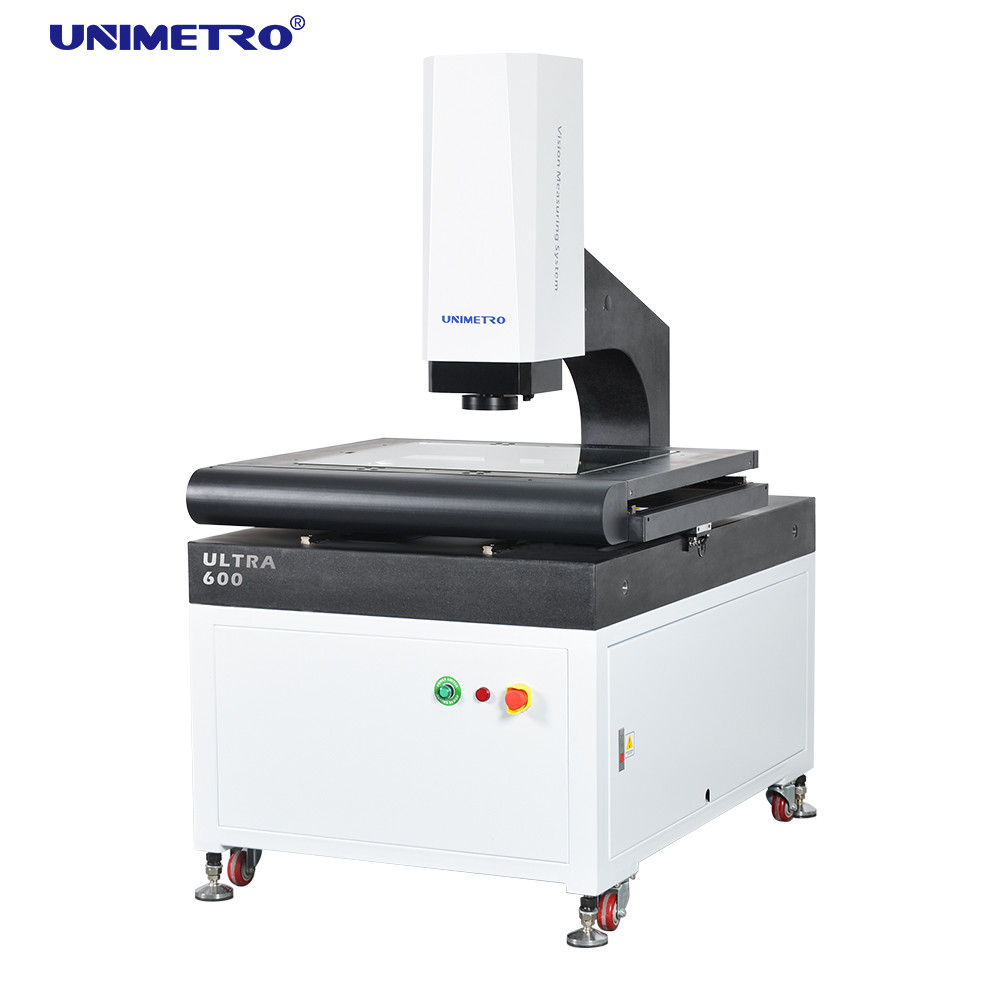

Μηχανή μέτρησης 3D οράματος Αυτοτόκεντρο Vmm με πολλαπλές σημειώσεις για επιλογή
Ο εξοπλισμός οπτικής μέτρησης σειράς ULTRA είναι μια πλήρως αυτόματη μηχανή μέτρησης όρασης με υψηλή ακρίβεια που αναπτύχθηκε για τη μέτρηση GD & T με 3 άξονες αυτόματο μηχανοκίνητο έλεγχο.Είναι εξοπλισμένο με αυτόματη εστίαση., αυτόματο έλεγχο φωτισμού και αυτόματη κίνηση της διαμόρφωσης υλικού και λογισμικού για να πραγματοποιείται η μέτρηση των γραμμικών και γεωμετρικών διαστάσεων γρήγορα και με ακρίβεια.
Χαρακτηριστικά
◆ Έλεγχος λεπτομερειών ποιότητας
Ø Βάση και στήλη από γρανίτη, εξαιρετική σταθερότητα.
Ø Αλουμινίου στάδιο εργασίας,κάνει τον έλεγχο της κίνησης να αντιδρά γρήγορα και ευέλικτο.
Ø Εργασιακό στάδιο με σκληρή οξείδωση επεξεργασία επιφάνειας αντι γρατσουνιάς
Ø Πρότυπο με ακριβή γραμμική καθοδήγηση, βίδα στρογγυλοβελίδας και κινητήρα AC κλπ., για να εξασφαλίζεται η ακρίβεια και η σταθερότητα του συστήματος κίνησης.
Ο ολοκληρωμένο σύστημα ελέγχου, ενσωματωμένο με έλεγχο κίνησης και έλεγχο όλων των σημάτων όπως φωτισμός και γραμμική ανάγνωση κλίμακας, εξασφαλίζει την εξαιρετικά σταθερή απόδοση του μηχανήματος.
◆ Διαμόρφωση υψηλής απόδοσης
Ø XYZ τρεις άξονες CNC αυτόματο έλεγχο και ακριβής τοποθέτηση
Ø 0,1 μm γραμμική κλίμακα γυαλιού υψηλής ακρίβειας για τη διασφάλιση της ακρίβειας τοποθέτησης και της ακρίβειας μέτρησης του συστήματος·
Ø GIGA χρωματική κάμερα υψηλής ανάλυσης για την κάλυψη των αναγκών καθαρής παρατήρησης και ακριβούς μέτρησης·
Ø 6.5x υψηλής ανάλυσης φακό κλικ ζουμ, ακριβής διπλασιασμός και μία φορά διόρθωση των pixel απαιτείται μόνο
Ø Με προγραμματισμό επιφάνειας 5 δακτυλίων 8 διαίρεσης LED κρύο φωτισμό και διατροφικό LED παράλληλο φωτισμό και ενσωματωμένη έξυπνη ρύθμιση φωτισμού,Μπορεί να ελέγξει αυτόματα τη φωτεινότητα στην 8-διαίρεση και να συνειδητοποιήσει 256 επίπεδα ρύθμιση φωτεινότητας έξυπνα.
◆ Ευέλικτη επεκτασιμότητα
ØΠολλοί τύποι αισθητήρων χωρίς επαφή και σύστημα ταχείας στερέωσης είναι διαθέσιμα,που μπορούν να ικανοποιήσουν διαφορετικές απαιτήσεις μέτρησης από διαφορετικούς πελάτες
ØΥπάρχει διαθέσιμο χρωματικό LED δακτυλικό φως για τη σειρά ULTRA, το οποίο καθιστά την σειρά πιο ευέλικτη και ισχυρή σε διαφορετικά μέρη με διαφορετικά είδη υλικών ή σχήματα,προσφέρει πιο ισχυρή εφαρμογή μέτρησης.
Ø Χάρη στην ευέλικτη επεκτασιμότητα της σειράς ULTRA, είναι συμβατή με τον ανιχνευτή αφής, τους αισθητήρες μέτρησης χωρίς επαφή και το χέρι του ρομπότ, αυξάνοντας σημαντικά την αποδοτικότητα της μέτρησης.
Εισαγωγή των λειτουργιών
- Το λογισμικό μπορεί να εντοπίσει αυτόματα γραμμές, κύκλους, όπως στοιχεία και να τα μετρήσει αυτόματα.
- Το λογισμικό παρέχει έξυπνες λειτουργίες επεξεργασίας όπως υπέρβαρη κόκκινη προειδοποίηση, υπέρβαρη παύση, παύση βλάβης μέτρησης, χειροκίνητη μέτρηση, παράλειψη εκτέλεσης,υποχρεωτική εκτέλεση, κλπ.
- Το λογισμικό παρέχει λειτουργία ρύθμισης σημείου διακοπής, η οποία μπορεί να πραγματοποιήσει την έξυπνη αλλαγή μεταξύ χειροκίνητης μέτρησης και αυτόματης μέτρησης.
- Η ισχυρή λειτουργία μέτρησης με λέιζερ μπορεί εύκολα να πραγματοποιήσει τα προβλήματα όπως η μέτρηση της επίπεδης επιφάνειας σε υψηλή ταχύτητα, μικροσκοπική άνθηση, κοίλο σημείο, γωνία V και υψηλής ακρίβειας σάρωση καμπυλωτής επιφάνειας.
- Το λογισμικό παρέχει λειτουργία βοηθητικής ένδειξης θολού για την αποφυγή σφάλματος που προκαλείται από την ένταση του φωτός και τη βελτίωση της ακρίβειας και της απόδοσης του δοκιμαστή.
Παράμετροι
| Σχήμα |
ULTRA 300
|
ULTRA 400
|
ULTRA 500
|
ULTRA 600
|
|
Διάδρομος (mm)
|
300x200
|
400x300
|
500x400
|
600x500
|
|
Αξός Z Ταξίδι
|
200 mm (μπορεί να ανυψωθεί σύμφωνα με τις απαιτήσεις των πελατών)
|
|
Άξονας X/Y/Z-3 Γραμμική κλίμακα
|
Λεπτομετρική ανάλυση γυαλιού: 0,1 μm
|
|
Τρόπος καθοδήγησης
|
Λεχνική καθοδήγηση ακριβείας, διπλή οδική διπλή καθοδήγηση.
|
|
Τρόπος λειτουργίας
|
Διοικητής, λειτουργία ποντικιού, αυτόματο πρόγραμμα ανίχνευσης.
|
|
Ακριβότητα
|
Ο άξονας XYZ:≤2,5+L/200um
|
|
Επαναληψιμότητα
|
±2,5 μm
|
|
Σύστημα βίντεο
|
ΚΚΔ
|
Υψηλής ευκρίνειας 1/3 "χρωματική κάμερα CCD
|
|
Δακτυλίδια
|
6.5X συνεχίστε κλικ με ζουμ φακό; Οπτική μεγέθυνση: 0.7X-4.5X; Μεγέθυνση βίντεο: 26X~172X ((21.5"μαγνητήρα)
|
|
Σύστημα φωτισμού
|
Σύνορο
|
Οπτικό φωτισμό
|
|
Επιφάνεια
|
0~255 Δυνατότητα ρύθμισης χωρίς βήματα 5 δακτυλίων 8 διαίρεσης LED επιφανειακό φωτισμό
|
|
Μεγέθυνση
|
0.7X~4.5X
|
|
Λογισμικό μέτρησης
|
Λογισμικό πλήρους αυτόματης μέτρησης UNIMETRO 2D
|
|
Δυνατότητα φόρτωσης
|
±2,5 μm
|
|
Εργασιακό περιβάλλον
|
25 κιλά
|
|
Ηλεκτρική τροφοδοσία
|
Θερμοκρασία 20°C±2°C,περίοδος υγρασίας <2°C/hr, υγρασία 30~80%, δονήσεις <0,002g, <15Hz
|
|
Dδιάσταση ((W*D*H) ((mm)
|
220V/50Hz/10A
|
|
Dδιάσταση ((W*D*H) ((mm)
|
1600*780*1700
|
1750*920*1700
|
1900x1080x1700
|
1050*1280*1700
|
|
Καθαρό βάρος ((kg)
|
380
|
450
|
600
|
800
|
