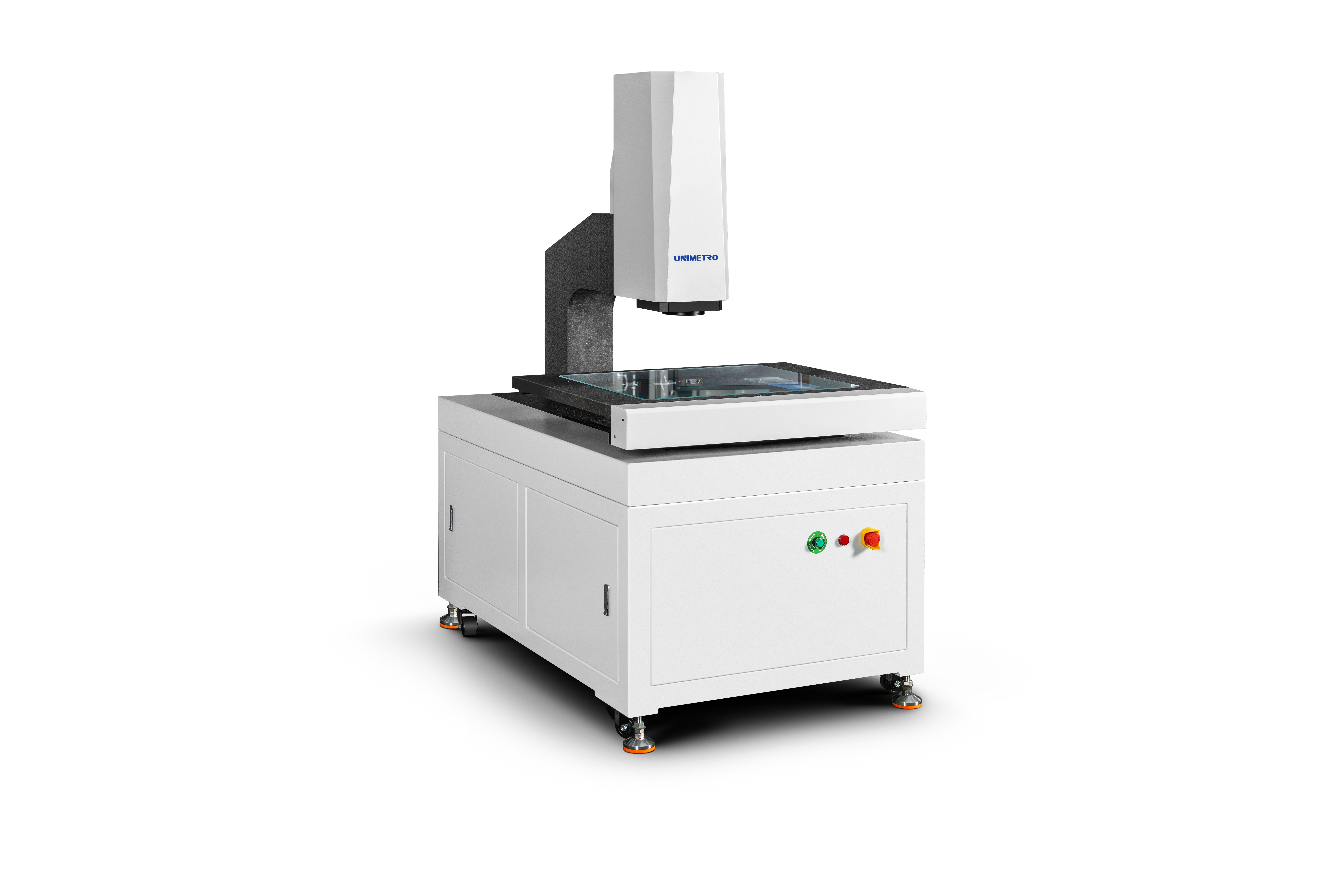

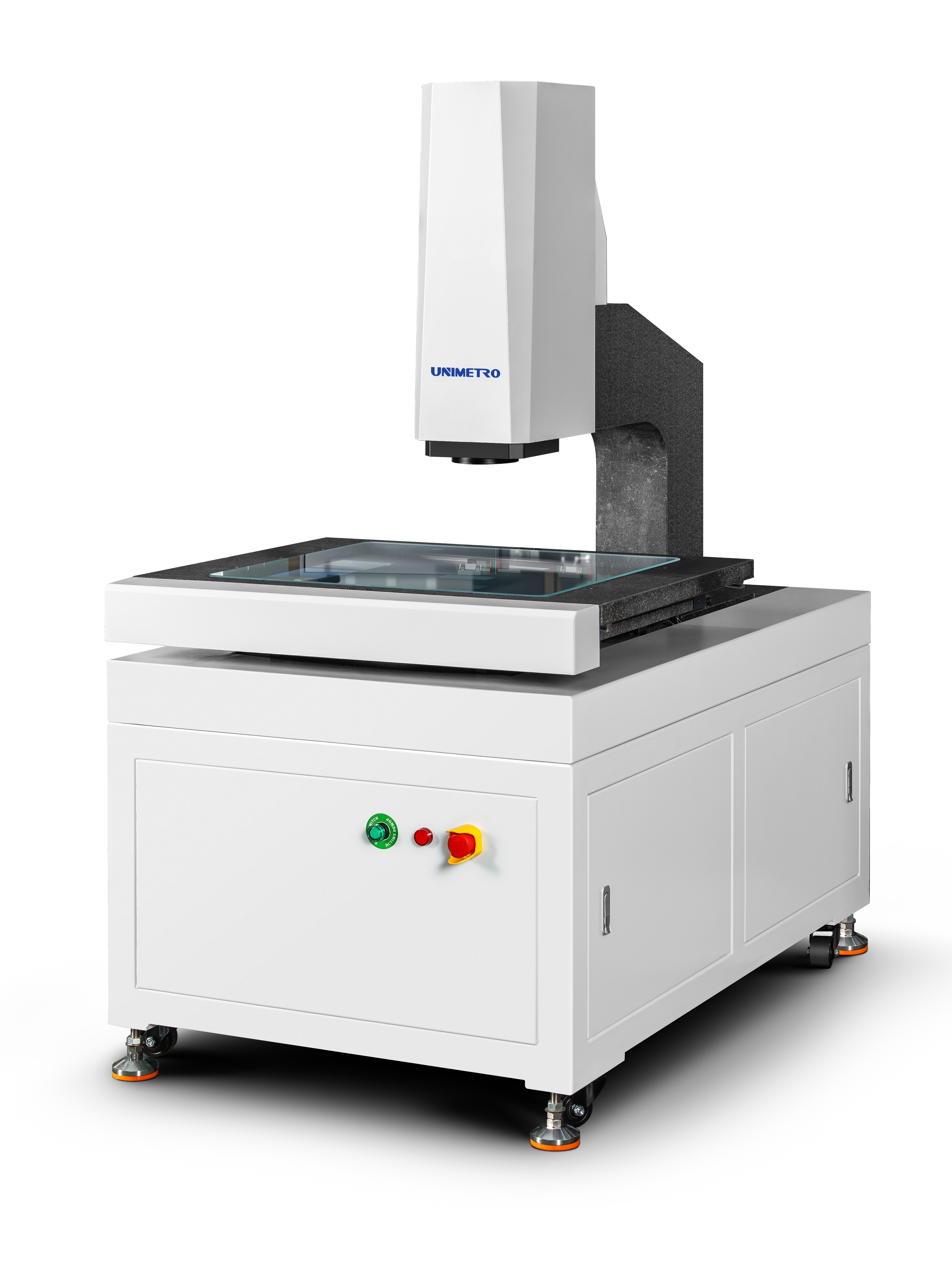

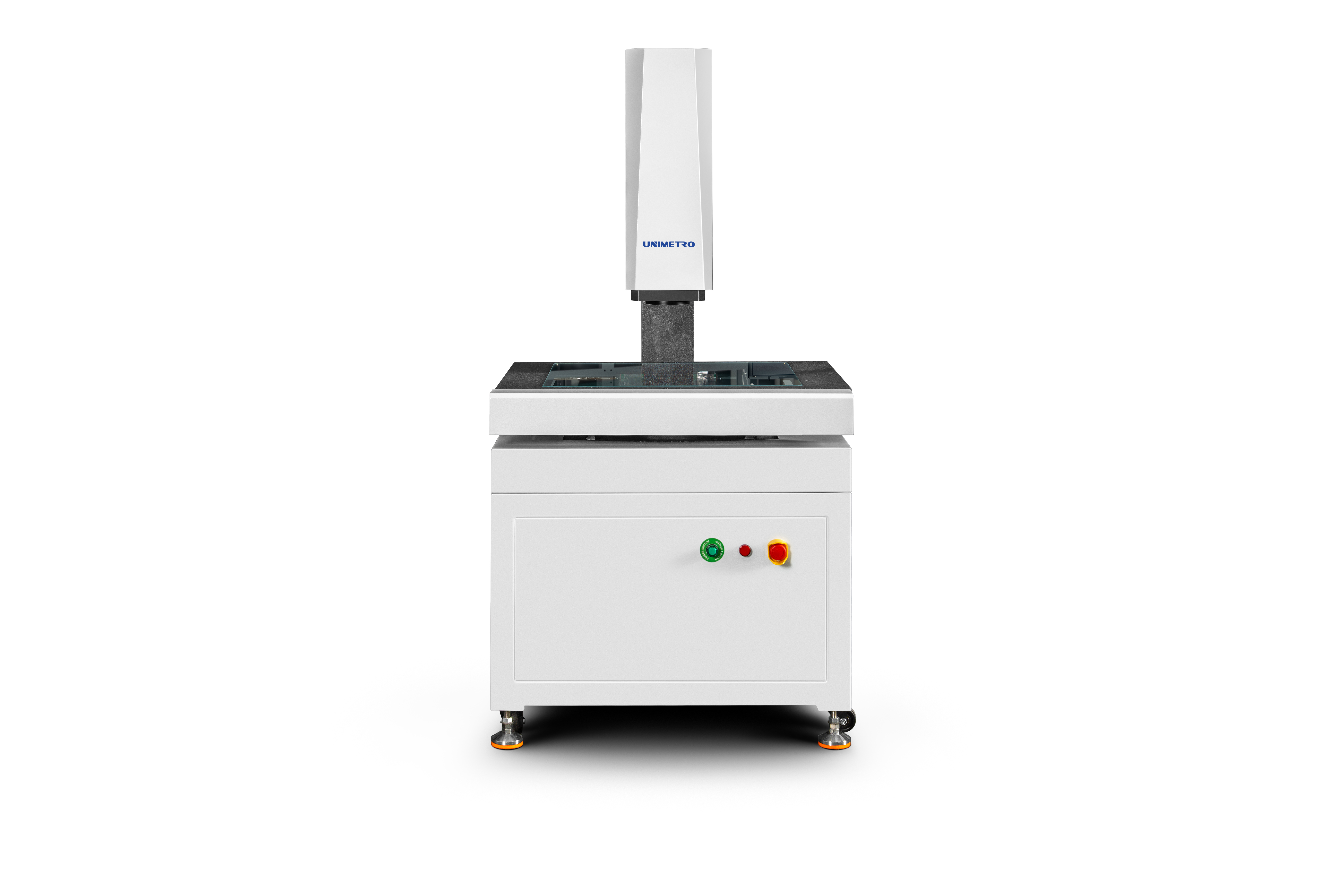

Μηχανή μέτρησης υψηλής απόδοσης όρασης της σειράς SV

Η σειρά MARB-SV είναι ένα υψηλής απόδοσης πλήρως αυτόματο μαρμάρινο εργαστήριο μέτρησης εικόνας που διαθέτει τεχνολογίες MARB (Multi-Axis Resolution Base) και SV (Super/Stable Video).Αυτό το υψηλής διαμόρφωσης σύστημα παρέχει υψηλότερη ανάλυση και ταχύτερες ταχύτητες επεξεργασίας, προσφέροντας ισχυρή λειτουργικότητα για απαιτητικές βιομηχανικές εφαρμογές.

Ικανό να εκτελέσει αυτόματα μετρήσεις, το σύστημα αυτό ταιριάζει με τα συστήματα συντονισμού εργαστηρίου μέσω προγραμματισμού.Για επαναλαμβανόμενες μετρήσεις βαρέων εργαλείων, διαθέτει λειτουργίες μνήμης, μάθησης και αυτο-προγραμματισμού, επιτρέποντας γρήγορη και ακριβή μετρήσεις σε πραγματικό χρόνο στο χώρο.

Κατασκευασμένο με υψηλής σταθερότητας μαρμάρινα εξαρτήματα που προσφέρουν ισχυρή αντοχή και χαμηλά κόστη συντήρησης, αυτό το όργανο ισορροπεί τέλεια υψηλή ακρίβεια, υψηλή απόδοση, και μακροχρόνια αντοχή,καθιστώντας το βασικό εργαλείο για τον έλεγχο ποιότητας σε μεγάλη κλίμακα, πολύπλοκες και ακριβείς βιομηχανίες κατασκευής.

Ψήφισμα:0.5μm (0,1μm προαιρετικά)

Κάμερα:Βιομηχανική έγχρωμη κάμερα CCD

Δανεισμός:1x-10x (μεταβλητή μεγέθυνση)

Μεγέθυνση:20X - 200X (Η μεγέθυνση ποικίλλει ανάλογα με το μοντέλο της επιλεγμένης κάμερας· η πραγματική μεγέθυνση εξαρτάται από τα μετρούμενα δεδομένα.)

Απόσταση εργασίας:85 χιλιοστά

Φως:Προγραμματιζόμενο φως επιφάνειας, LED bottom parallel light (Επιλογικό: ομογενές φως)

Σύστημα κίνησης:Ελέγχος CNC, γραμμική κίνηση κινητήρα; Joystick, έλεγχος πληκτρολογίου ποντικιού

Λεπτομετρική ανάλυση:0.1μm

Σχεδιασμός υψηλής άκαμπτης δομής:

• Ολόκληρη κλειστή δομή κινούμενης γέφυρας με σταθερό μετρητή, παρέχοντας μεγάλη αντοχή και εξαιρετικές επιδόσεις κίνησης
• Τεχνολογία ανάλυσης πεπερασμένων στοιχείων ενσωματωμένη σε μηχανικό σχεδιασμό για να εξασφαλιστεί υψηλή ακαμψία και ακρίβεια
• Βάση από γρανίτη κλάσης 000 με υψηλή αντοχή, αντοχή στη διάβρωση και εξαιρετική σταθερότητα
• Εργασιακό τραπέζι επεξεργασίας επιφάνειας οξειδίου του αλουμινίου για γρήγορο, ευέλικτο έλεγχο δράσης, αντοχή και αισθητική

Διαμόρφωση υψηλής ακρίβειας:

• RENISHAW ανοικτός κανόνας πλέγματος με ανάλυση 0,5μm για υψηλή ακρίβεια και σταθερότητα
• Ακριβής γραμμικό σιδηρόδρομο καθοδήγησης, στροφή σφαίρας του γλειφτήρα και κινητήρας AC servo εξασφαλίζουν σταθερότητα ακρίβειας θέσης
• 2M pixel υψηλής ευκρίνειας χρώμα Giga ψηφιακή κάμερα για καθαρή παρατήρηση και σταθερή μέτρηση
• 6Οπτικός φακός υψηλής ευκρίνειας.5x με ακριβή αυτόματη ζουμ και γρήγορη βαθμονόμηση των pixel

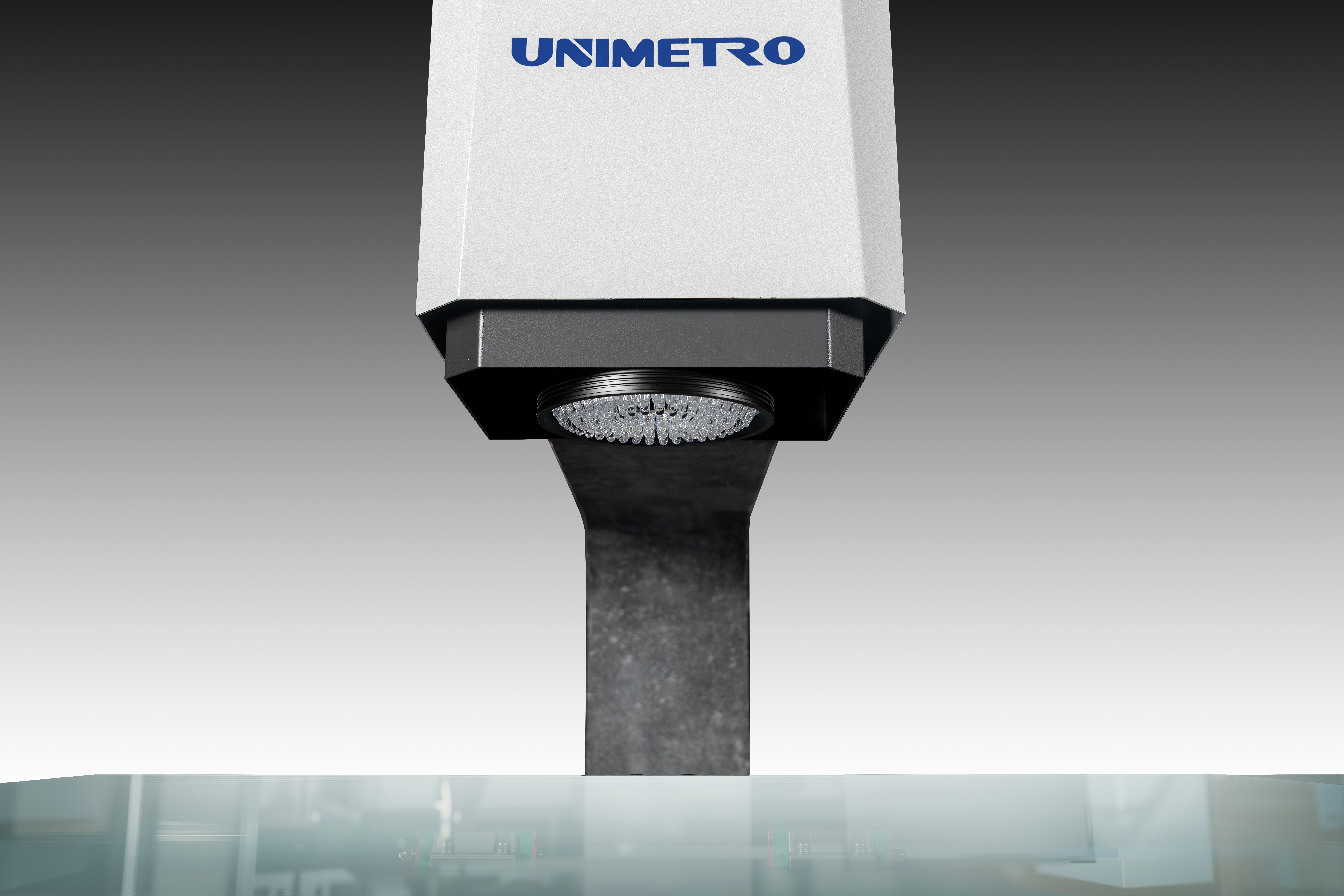

• Προγραμματιζόμενο 5-ring 8-zone LED surface light source, παράλληλη μετάδοση LED contour light source system with intelligent 256 level brightness adjustment
• Ελέγχος πλήρους άξονα CNC με κινητήρα κυκλώματος πλήρους κλειστού κυκλώματος AC

Επιλογής Πολυαισθητήρα για 3D Μέτρηση:

Το όργανο μέτρησης όρασης μεγάλης κλίμακας HE μπορεί να είναι εξοπλισμένο με διάφορους 3D αισθητήρες για ολοκληρωμένη 2D / 3D σύνθετη μέτρηση.Υποστηρίζει επίσης μη επαφές αισθητήρες όπως ανιχνευτές και λέιζερ, και είναι συμβατό με RENSHAW full series of probe brackets, επιτρέποντας αυτόματη μετατροπή πλήρους κλίμακας μέτρησης σε μία μόνο συσκευή για να βελτιωθεί σημαντικά η παραγωγικότητα.
