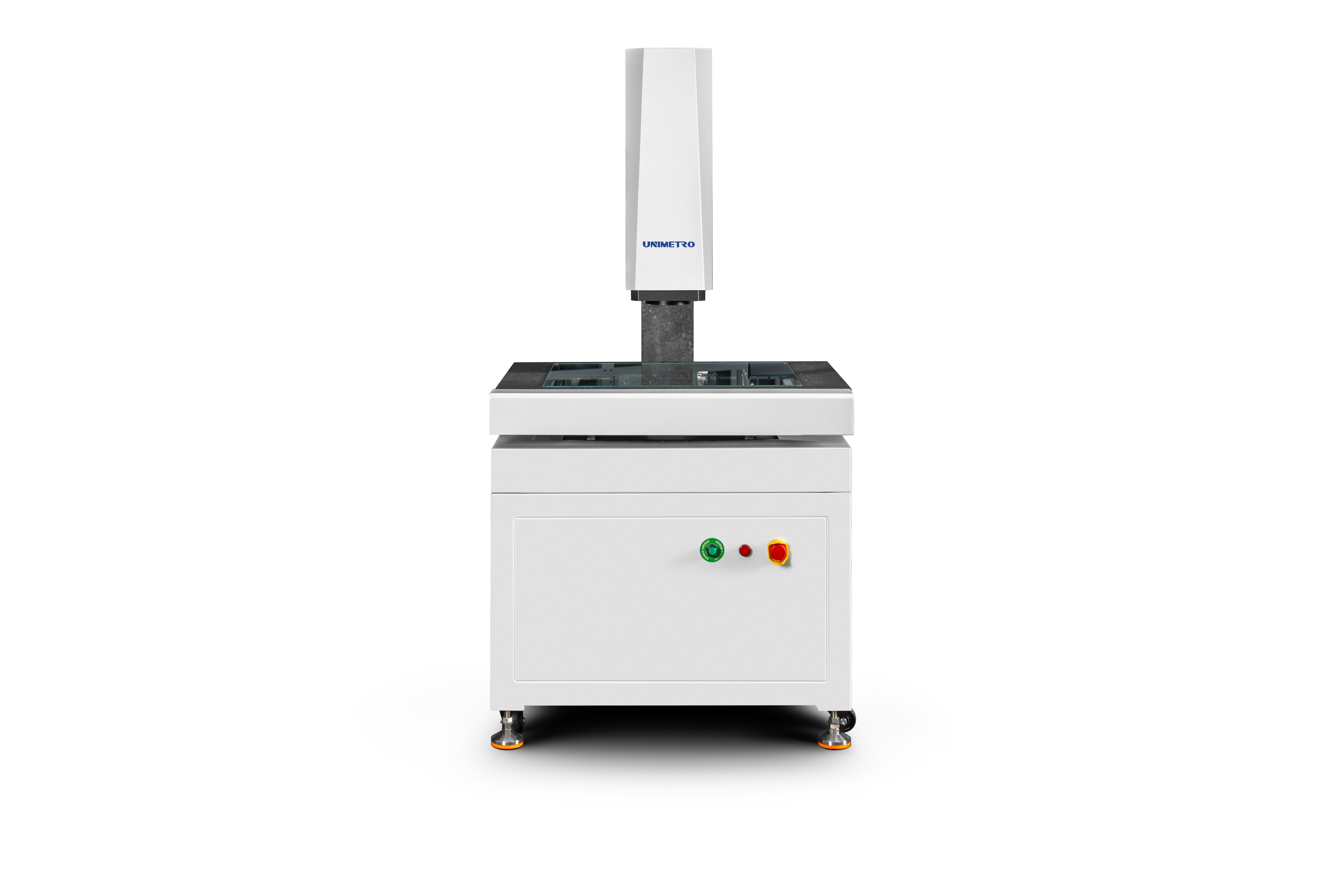

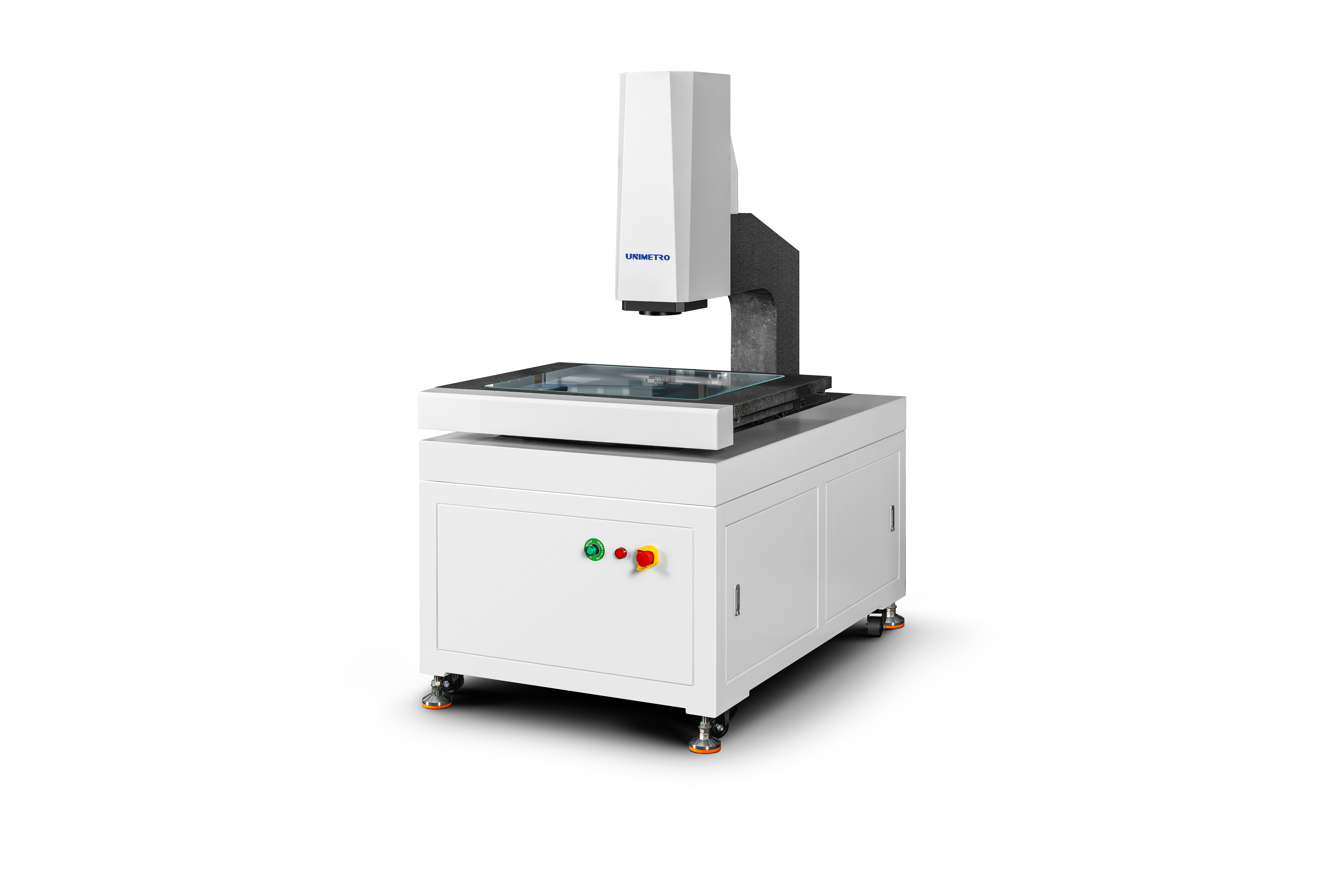

Συσκευή μέτρησης βίντεο πλήρως αυτόματης σειράς SV ̇ SV Super Image Tech + βάση MARB για σύνθετη ταχεία δοκιμή μερών ακριβείας

Η σειρά MARB-SV είναι ένα υψηλής απόδοσης πλήρως αυτόματο μαρμάρινο εργαστήριο μέτρησης εικόνας που διαθέτει τεχνολογίες MARB (Multi-Axis Resolution Base) και SV (Super/Stable Video).Αυτό το σύστημα υψηλής διαμόρφωσης προσφέρει ανώτερη ανάλυση και ταχύτερες ταχύτητες επεξεργασίας για πολύπλοκες δοκιμές με ακρίβεια.

Σχεδιασμένο για την πλήρως αυτόματη προγραμματισμένη ανίχνευση τριών αξόνων, το όργανο αυτό ταιριάζει με τα συστήματα συντεταγμένων του εργασιακού τμήματος μέσω προγραμματισμού για την εκτέλεση αυτοματοποιημένων διαδικασιών μέτρησης.,λειτουργίες μάθησης και αυτόματου προγραμματισμού για επαναλαμβανόμενες μετρήσεις βαρέων εργαστηρίων, που επιτρέπουν ταχείς και ακριβείς μετρήσεις σε πραγματικό χρόνο επί τόπου.

Κατασκευασμένο με υψηλής σταθερότητας μαρμάρινη βάση, αυτό το σύστημα παρέχει εξαιρετική αντοχή με χαμηλά κόστη συντήρησης, εξισορροπώντας τέλεια την υψηλή ακρίβεια, την αποτελεσματικότητα,και μακροπρόθεσμη αξιοπιστία για τον έλεγχο ποιότητας σε μεγάλη κλίμακα, πολύπλοκες βιομηχανίες.

Ψήφισμα:0.5μm (0,1μm προαιρετικά)

Κάμερα:Βιομηχανική έγχρωμη κάμερα CCD

Δανεισμός:1x-10x (μεταβλητή μεγέθυνση)

Μεγέθυνση:20X - 200X (διαφέρει ανάλογα με το μοντέλο της κάμερας)

Απόσταση εργασίας:85 χιλιοστά

Φως:Προγραμματιζόμενο φως επιφάνειας, LED bottom parallel light (Επιλογικό: ομογενές φως)

Σύστημα οδήγησης:Ελέγχος CNC, γραμμική κίνηση κινητήρα; Joystick, έλεγχος πληκτρολογίου ποντικιού

Λεπτομετρική ανάλυση:0.1μm

• Ολόκληρη κλειστή δομή κινούμενης γέφυρας με σταθερό μετρητή, παρέχοντας μεγάλη αντοχή και εξαιρετικές επιδόσεις κίνησης
• Τεχνολογία ανάλυσης πεπερασμένων στοιχείων ενσωματωμένη στον μηχανικό σχεδιασμό για υψηλή ακαμψία και ακρίβεια
• Βάση από γρανίτη κλάσης 000 με υψηλή αντοχή, αντοχή στη διάβρωση και σταθερότητα
• Εργασιακό τραπέζι επεξεργασίας επιφάνειας οξειδίου του αλουμινίου για γρήγορο, ευέλικτο έλεγχο με ανθεκτική, αισθητική φινίρισμα

• RENISHAW ανοικτός κανόνας πλέγματος με ανάλυση 0,5μm για υψηλή ακρίβεια και σταθερότητα
• Σιδηρόδρομος γραμμικού καθοδήγησης ακριβείας, βίδα σφαίρας του γλειφτήρα και κινητήρας κυκλικού κυκλώματος που εξασφαλίζει την ακρίβεια θέσης του συστήματος
• 2M pixel υψηλής ευκρίνειας χρώμα Giga ψηφιακή κάμερα για καθαρή παρατήρηση και σταθερή μέτρηση
• 6Οπτικός φακός υψηλής ευκρίνειας.5x με ακριβή αυτόματη ζουμ και γρήγορη βαθμονόμηση των pixel

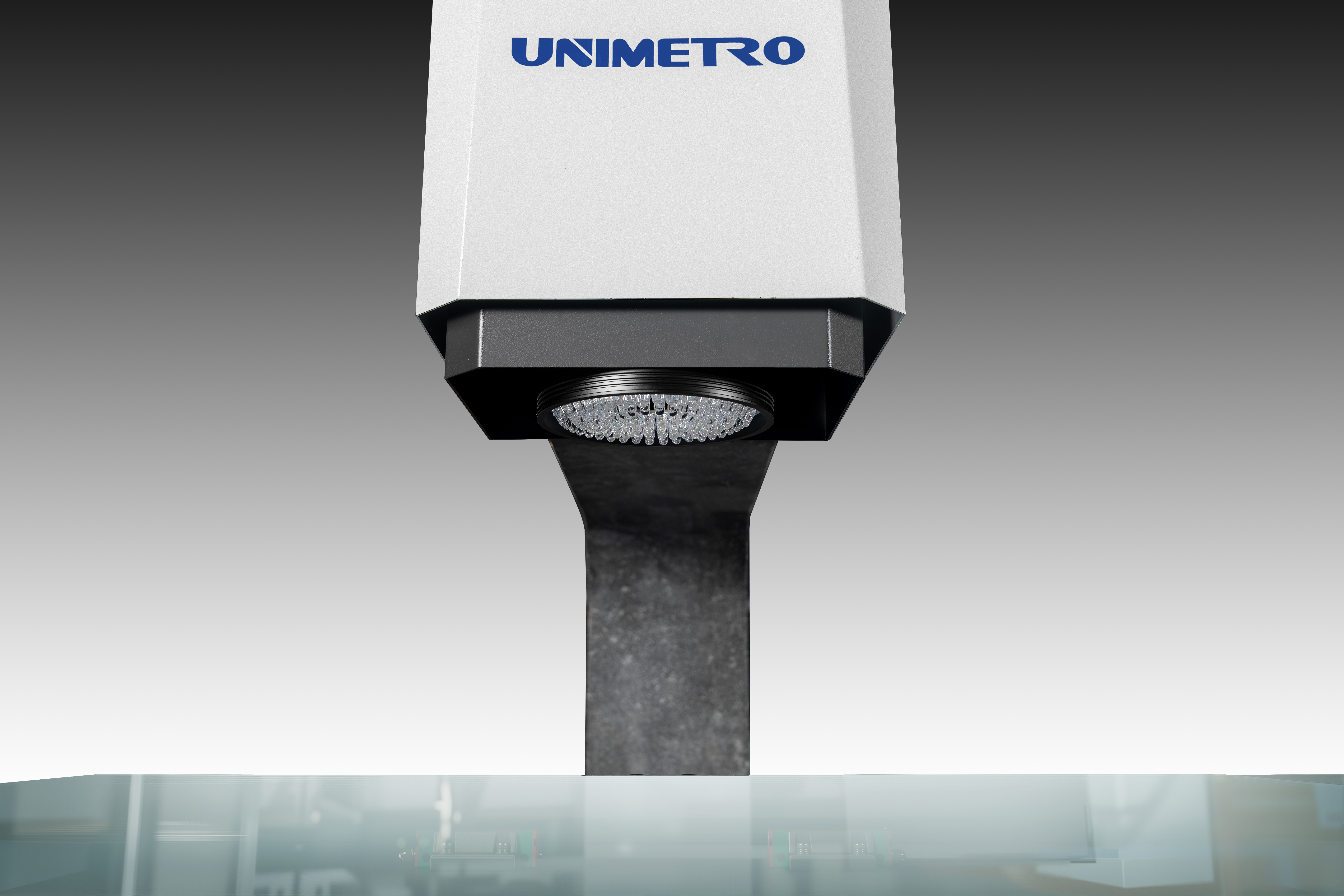

• Προγραμματιζόμενη πηγή φωτός επιφάνειας LED 5 δακτυλίων 8 ζωνών με σύστημα παράλληλης μετάδοσης φωτεινής πηγής διαγράμματος LED και ευφυή ρύθμιση φωτεινότητας 256 επιπέδων
• Ελέγχος πλήρους άξονα CNC με κινητήρα κυκλώματος πλήρους κλειστού κυκλώματος AC

Το όργανο μέτρησης όρασης μεγάλης κλίμακας HE μπορεί να εξοπλιστεί με διάφορους 3D αισθητήρες για ολοκληρωμένη μέτρηση σύνθετων 2D / 3D.Υποστηρίζει αισθητήρες χωρίς επαφή, συμπεριλαμβανομένων των συστημάτων ανίχνευσης και λέιζερ, και RENSHAW full series probe brackets για αυτόματο μετασχηματισμό μετρήσεων σε πλήρη κλίμακα σε μία μονάδα, βελτιώνοντας σημαντικά την παραγωγικότητα.
