Οπτικό όργανο μέτρησης υψηλής διαμόρφωσης της σειράς SV ̇ SV Super Stable Video Tech + MARB Base για έλεγχο αυτόματου προγραμματισμού 3 άξων

SV Series High-Configuration Optical Measuring Instrument – SV Super Stable Video Tech + MARB Base for 3-Axis Auto Programming Inspection
SV Series High-Configuration Optical Measuring Instrument – SV Super Stable Video Tech + MARB Base for 3-Axis Auto Programming Inspection SV Series High-Configuration Optical Measuring Instrument – SV Super Stable Video Tech + MARB Base for 3-Axis Auto Programming Inspection SV Series High-Configuration Optical Measuring Instrument – SV Super Stable Video Tech + MARB Base for 3-Axis Auto Programming Inspection
Βασικές πληροφορίες
Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα
Μάρκα: UNIMETRO
Πιστοποίηση: CE,ISO
Αριθμό μοντέλου: Σειρά SV
Ποσότητα παραγγελίας min: 1 σετ
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: Ξύλινη θήκη + συσκευασία κενού
Χρόνος παράδοσης: 15 ~ 20 ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 5 σετ ανά μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Μοντέλο: Σειρά SV Όνομα προϊόντος: Πλήρως αυτόματο μηχάνημα μέτρησης όρασης - SV3
Επαναληψιμότητα: 2 μμ Ακρίβεια: 2+L/200um
Ανάλυση γραμμικής κλίμακας: 0.5um (0,1um για προαιρετικό) Λειτουργία μέτρησης: Πλήρως αυτόματο
Υποστήριξη: OEM, ODM, Προσαρμογή Τοπίο εφαρμογής: Εργαστήριο/βιομηχανία
Εγγύηση: 12 μηνών Βάρος (kg): 400
Μετρώντας την οργή: 300/300/200
Επισημαίνω:

Οπτικό όργανο μέτρησης σειράς SV

,

Μηχανή ελέγχου αυτοπρογραμματισμού 3 άξων

,

Μηχανή μέτρησης όρασης βάσης MARB

Περιγραφή προϊόντων

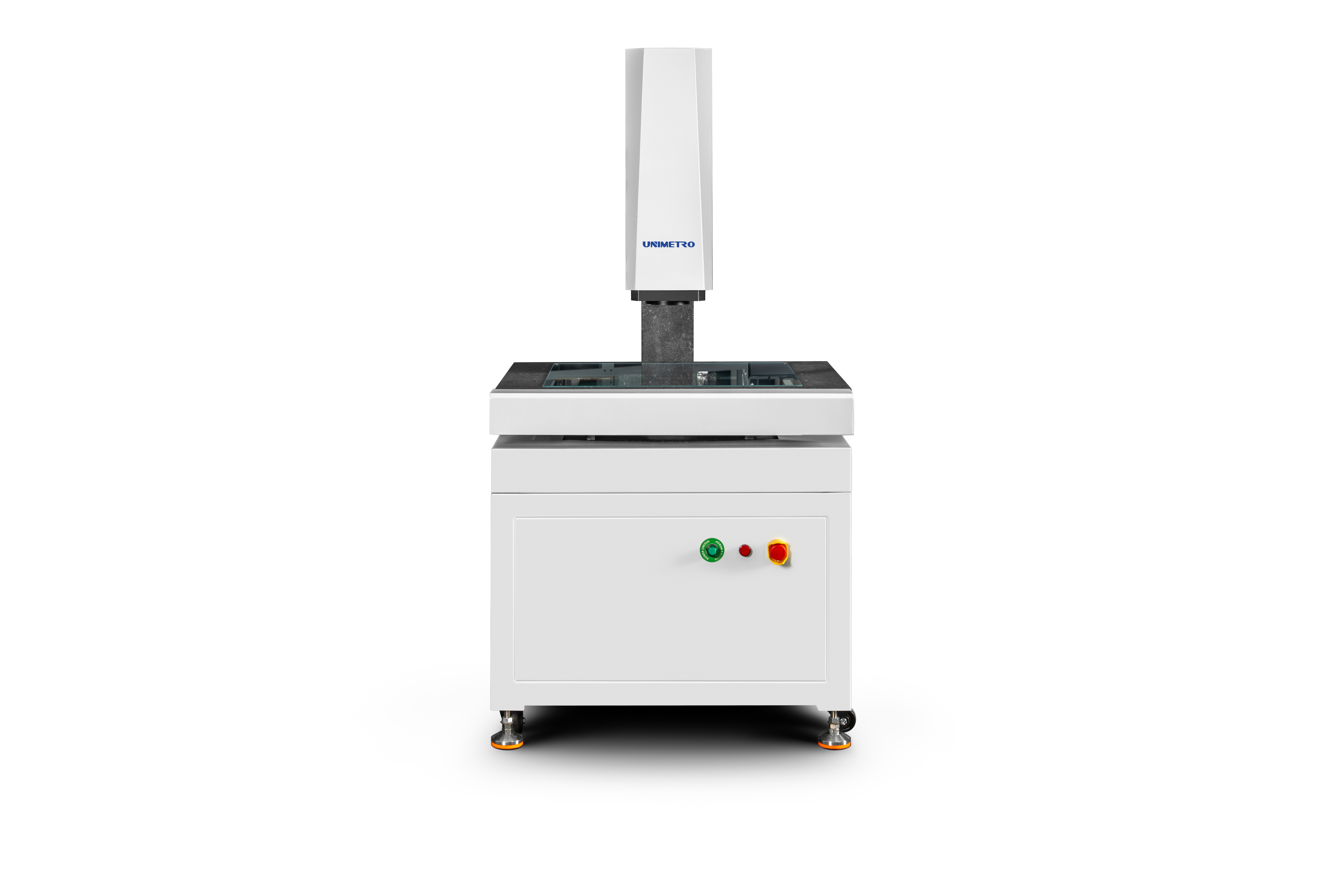

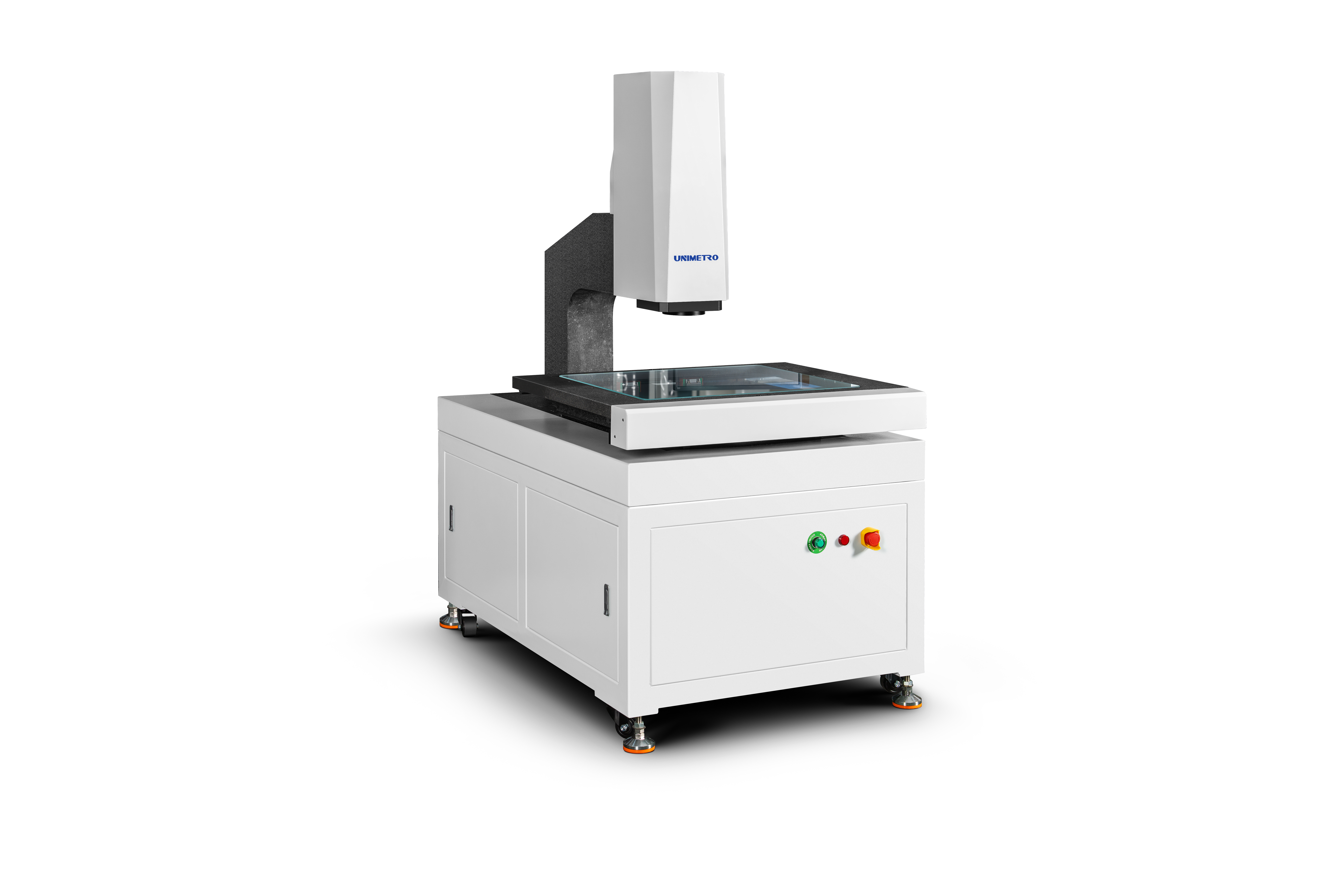

Οπτικό όργανο μέτρησης υψηλής διαμόρφωσης σειράς SV
Επισκόπηση του προϊόντος

Η σειρά MARB-SV είναι ένα υψηλής απόδοσης πλήρως αυτόματο όργανο μέτρησης εικόνας σε μαρμάρινο πάγκο εργασίας που διαθέτει τεχνολογία Multi-Axis Resolution Base (MARB) και Super Stable Video (SV).Αυτό το σύστημα υψηλής διαμόρφωσης προσφέρει ανώτερη ανάλυση και ταχύτερες ταχύτητες επεξεργασίας, που επιτρέπει την πλήρως αυτόματη προγραμματισμένη ανίχνευση σε τρεις άξονες.

Για τις επαναλαμβανόμενες μετρήσεις βαρέων εργαστηρίων περιλαμβάνει μνήμη, μάθηση,και λειτουργίες αυτοπρογραμματισμούΗ κατασκευή από μάρμαρο παρέχει υψηλή σταθερότητα, ισχυρή αντοχή και χαμηλά κόστη συντήρησης, εξισορροπώντας τέλεια την ακρίβεια.αποδοτικότητα, και μακροχρόνια αντοχή για τον έλεγχο της ποιότητας σε μεγάλες, πολύπλοκες βιομηχανίες παραγωγής.

Οπτικό όργανο μέτρησης υψηλής διαμόρφωσης της σειράς SV ̇ SV Super Stable Video Tech + MARB Base για έλεγχο αυτόματου προγραμματισμού 3 άξων 0
Τεχνικές προδιαγραφές
Σχήμα SV-3 SV-4 SV-5 SV-6
Μέγεθος (mm) (X/Y/Z) 650/950/1740 730/1040/1740 790/1130/1760 890/1370/1780
Πεδίο μέτρησης (mm) (X/Y/Z) 300 × 200 × 200 400 × 300 × 200 500 × 400 × 300 600 × 500 × 200
Ακριβότητα (μm) 2 + L/200 2 + L/200 2 + L/200 2.5 + L/100
Επαναληψιμότητα (μm) 2 2 2.5 2.5
Βάρος (kg) 400 500 600 700
Επιπλέον προδιαγραφές
  • Ανάλυση: 0,5 μm (0,1 μm προαιρετικά)
  • Κάμερα: Καμερα CCD σε χρώμα βιομηχανικής ποιότητας
  • Δοκίμιο: 1x-10x (μεταβλητή μεγέθυνση)
  • Μεγέθυνση: 20X - 200X (διαφέρει ανάλογα με το μοντέλο της κάμερας)
  • Απόσταση εργασίας: 85 mm
  • Φωτισμός: Προγραμματιζόμενο φως επιφάνειας, φως παράλληλο κάτω από το LED (προαιρετικό: ομοαξονικό φως)
  • Σύστημα κίνησης: CNC, γραμμική κίνηση κινητήρα, Joystick, έλεγχο πληκτρολογίου ποντικιού
  • Λεπτομερή ανάλυση κλίμακας: 0,1 μm
Εφαρμογές
Μέρη από πλαστικό
Μεταλλικά εξαρτήματα
Τυποποιητικό μούχλα
Μέρος από καουτσούκ
Ηλεκτρονικό μέρος
Μέρος PCBA
Τμήμα μεθόδου
Οπτικό όργανο μέτρησης υψηλής διαμόρφωσης της σειράς SV ̇ SV Super Stable Video Tech + MARB Base για έλεγχο αυτόματου προγραμματισμού 3 άξων 1
Βασικά χαρακτηριστικά
Σχεδιασμός υψηλής άκαμπτης δομής
  • Κλειστή δομή κινούμενης γέφυρας με σταθερή τοποθέτηση του εργασιακού μεγέθους για ανώτερη αντοχή και απόδοση κίνησης
  • Τεχνολογία ανάλυσης πεπερασμένων στοιχείων ενσωματωμένη στον μηχανικό σχεδιασμό για υψηλή ακαμψία και ακρίβεια
  • Βάση από γρανίτη κλάσης 000 με υψηλή αντοχή, αντοχή στη διάβρωση και εξαιρετική σταθερότητα
  • Εργασιακό τραπέζι επεξεργασίας επιφάνειας με οξείδιο του αλουμινίου για γρήγορο, ευέλικτο έλεγχο δράσης με αντοχή και αισθητική
Διαμόρφωση υψηλής ακρίβειας
  • RENISHAW ανοικτός κανόνας πλέγματος με ανάλυση 0,5μm για υψηλή ακρίβεια και σταθερότητα
  • Ακριβής γραμμικός σιδηρόδρομος καθοδήγησης, στροφή σφαίρας και κινητήρας παροχής τροχιάς AC εξασφαλίζουν σταθερή ακρίβεια θέσης
  • 2M pixel υψηλής ευκρίνειας χρώμα Giga ψηφιακή κάμερα για καθαρή παρατήρηση και σταθερή μέτρηση
  • 6Οπτικός φακός υψηλής ευκρίνειας.5x με ακριβή αυτόματη ζουμ και γρήγορη βαθμονόμηση των pixel

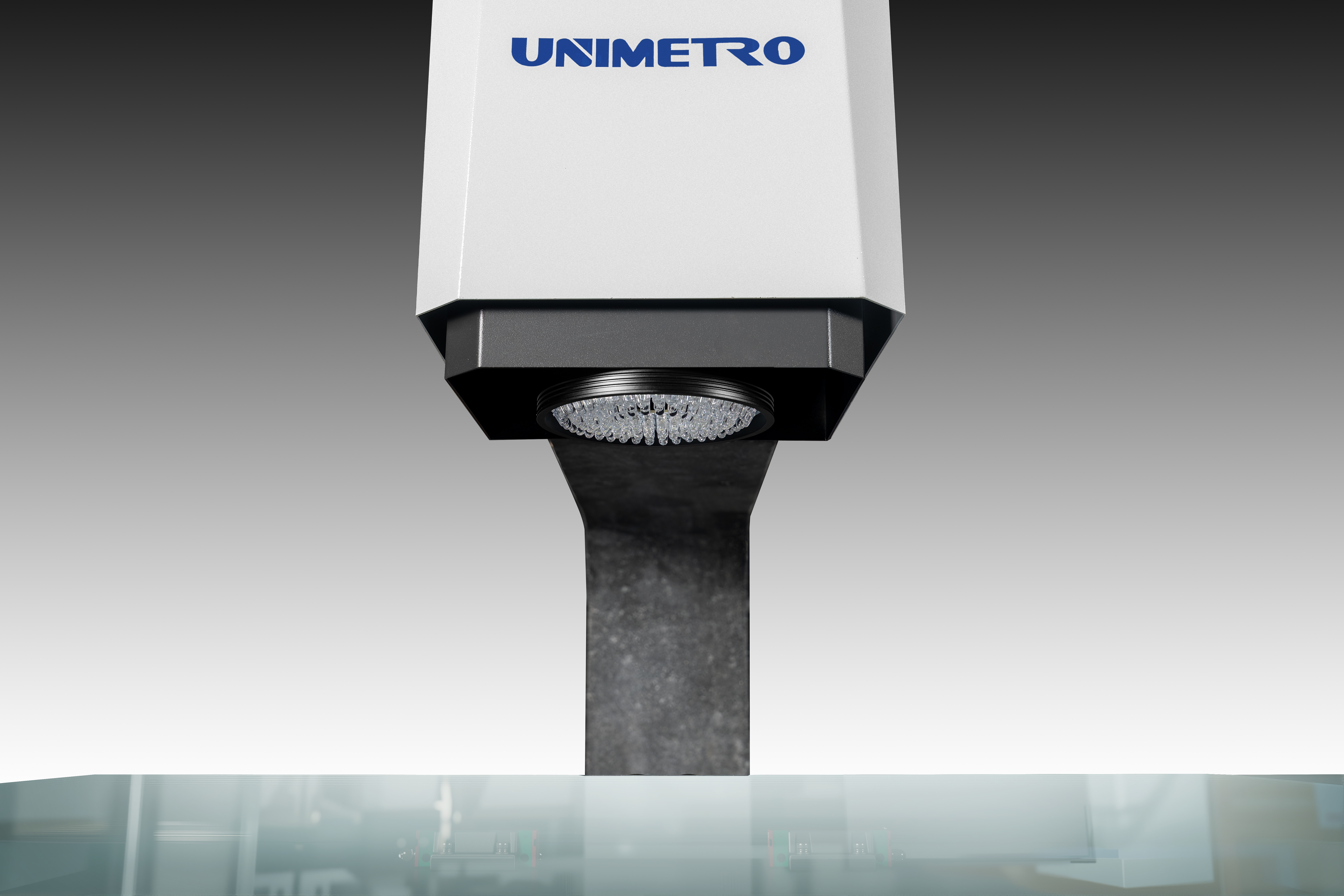

  • Προγραμματιζόμενη 5-κύκλωμα 8-ζώνη LED πηγή φωτός επιφάνειας με παράλληλο σύστημα μεταφοράς LED μοριακής φωτεινής πηγής και ευφυή ρύθμιση φωτεινότητας 256 επιπέδων
  • Ελέγχος πλήρους άξονα CNC με κινητήρα κυκλώματος πλήρους κλειστού κυκλώματος AC
Προαιρετικός πολυαισθητήρας για 3D μέτρηση

Το όργανο μέτρησης όρασης μεγάλης κλίμακας HE μπορεί να είναι εξοπλισμένο με διάφορους 3D αισθητήρες για ολοκληρωμένη 2D / 3D σύνθετη μέτρηση.Υποστηρίζει αισθητήρες χωρίς επαφή, συμπεριλαμβανομένων των συστημάτων ανίχνευσης και λέιζερ, και φιλοξενεί RENSHAW πλήρη σειρά ανιχνευτών, επιτρέποντας την αυτόματη μετατροπή για μέτρηση σε πλήρη κλίμακα σε μία μονάδα για τη μεγιστοποίηση της παραγωγικότητας.

Πληροφορίες εταιρείας
Οπτικό όργανο μέτρησης υψηλής διαμόρφωσης της σειράς SV ̇ SV Super Stable Video Tech + MARB Base για έλεγχο αυτόματου προγραμματισμού 3 άξων 2 Οπτικό όργανο μέτρησης υψηλής διαμόρφωσης της σειράς SV ̇ SV Super Stable Video Tech + MARB Base για έλεγχο αυτόματου προγραμματισμού 3 άξων 3 Οπτικό όργανο μέτρησης υψηλής διαμόρφωσης της σειράς SV ̇ SV Super Stable Video Tech + MARB Base για έλεγχο αυτόματου προγραμματισμού 3 άξων 4 Οπτικό όργανο μέτρησης υψηλής διαμόρφωσης της σειράς SV ̇ SV Super Stable Video Tech + MARB Base για έλεγχο αυτόματου προγραμματισμού 3 άξων 5
Οι πελάτες και οι πράκτορές μας
Οπτικό όργανο μέτρησης υψηλής διαμόρφωσης της σειράς SV ̇ SV Super Stable Video Tech + MARB Base για έλεγχο αυτόματου προγραμματισμού 3 άξων 6 Οπτικό όργανο μέτρησης υψηλής διαμόρφωσης της σειράς SV ̇ SV Super Stable Video Tech + MARB Base για έλεγχο αυτόματου προγραμματισμού 3 άξων 7
Συχνές Ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Ε2: Τι παράγει κυρίως η εταιρεία σας;
Α2: Παρασκευάζουμε κυρίως μηχανές μέτρησης όρασης, μηχανές μέτρησης συντεταγμένων, κορδόνια CMM και VMM και σχετικό εξοπλισμό.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Α3: Η επαγγελματική ομάδα μας θα σας συστήσει κατάλληλες προδιαγραφές με βάση την ποικιλία και τις απαιτήσεις μετρήσεων του προϊόντος σας.
Ε: Δέχεστε την εξατομικευμένη υπηρεσία;
Α4: Ναι, παρέχουμε τόσο τυποποιημένες μηχανές όσο και προσαρμοσμένες λύσεις προσαρμοσμένες στις συγκεκριμένες ανάγκες των πελατών.
Ε5: Ποια είναι η περίοδος εγγύησης σας;
Α5: Τα προϊόντα μας παρέχονται με εγγύηση ενός έτους.
