Μηχανή μέτρησης οραματισμού CNC της σειράς HP ∙ Επιθεώρηση ακρίβειας σε επίπεδο μικρών για εξαρτήματα ημιαγωγών

HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components

HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components

HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components

HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components

HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components

HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components

Βασικές πληροφορίες

Τόπος καταγωγής:	Γκουανγκντόνγκ, Κίνα
Μάρκα:	UNIMETRO
Πιστοποίηση:	CE,ISO
Αριθμό μοντέλου:	σειρά HP

Ποσότητα παραγγελίας min:	1 σετ
Τιμή:	διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Ξύλινη θήκη + συσκευασία κενού
Χρόνος παράδοσης:	15 ~ 20 ημέρες
Όροι πληρωμής:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς:	5 σετ ανά μήνα

Καλύτερη τιμή Επικοινωνήστε

Λεπτομερής ενημέρωση

Μοντέλο:	Η σειρά HE	Όνομα προϊόντος:	Πλήρως αυτόματο όργανο μέτρησης εικόνας (τύπου σταθερού σκελετού) - HP442
Επαναληψιμότητα:	1,5 χιλ	Ακρίβεια:	1,6+L/200um
Ανάλυση γραμμικής κλίμακας:	0.5um (0,1um για προαιρετικό)	Λειτουργία μέτρησης:	Πλήρως αυτόματο
Υποστήριξη:	OEM, ODM, Προσαρμογή	Τοπίο εφαρμογής:	Εργαστήριο/βιομηχανία
Εγγύηση:	12 μηνών	Βάρος (kg):	560
Ακρίβεια επαναληψιμότητας (um):	1.5
Επισημαίνω:	Μηχανή μέτρησης όρασης CNC σειράς HP , Μηχανή επιθεώρησης εξαρτημάτων ημιαγωγών , μέτρηση οπτικής ακρίβειας σε επίπεδο μικρών

Περιγραφή προϊόντων

Μηχανή μέτρησης οραματισμού CNC της σειράς HP ∙ Επιθεώρηση ακρίβειας σε επίπεδο μικρών για εξαρτήματα ημιαγωγών

Επισκόπηση του προϊόντος

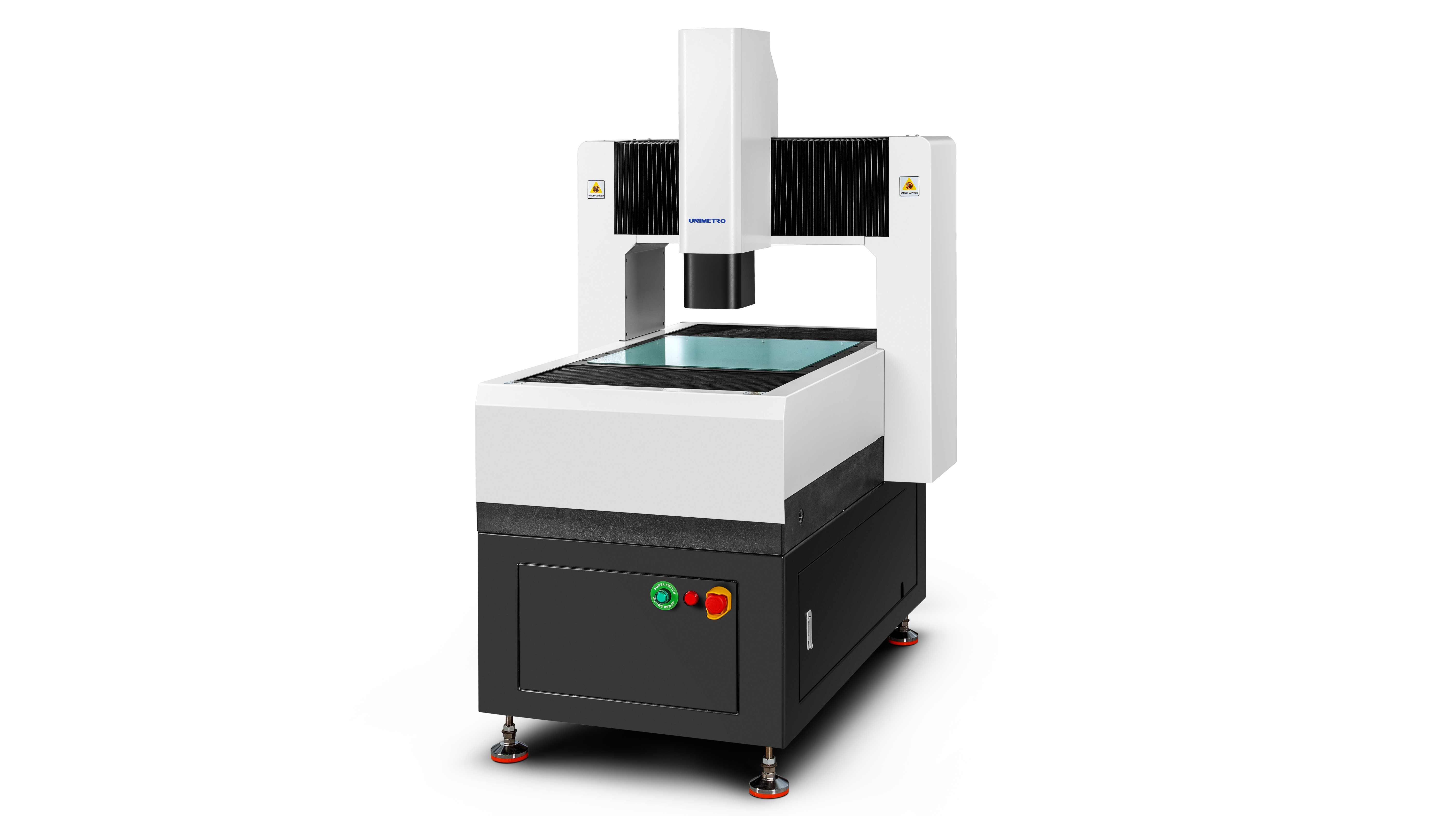

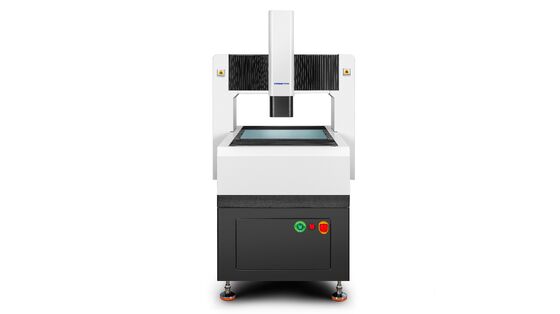

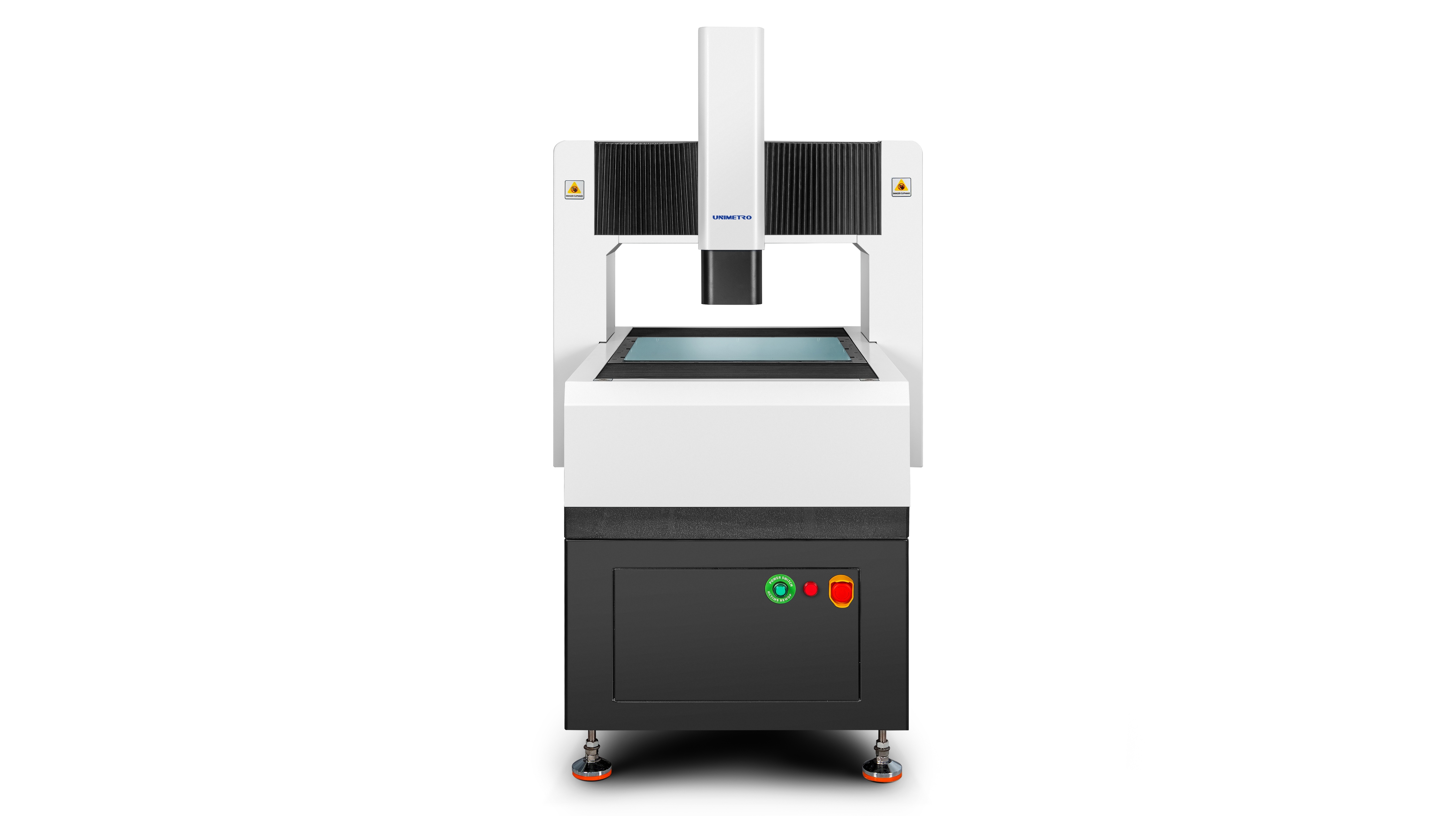

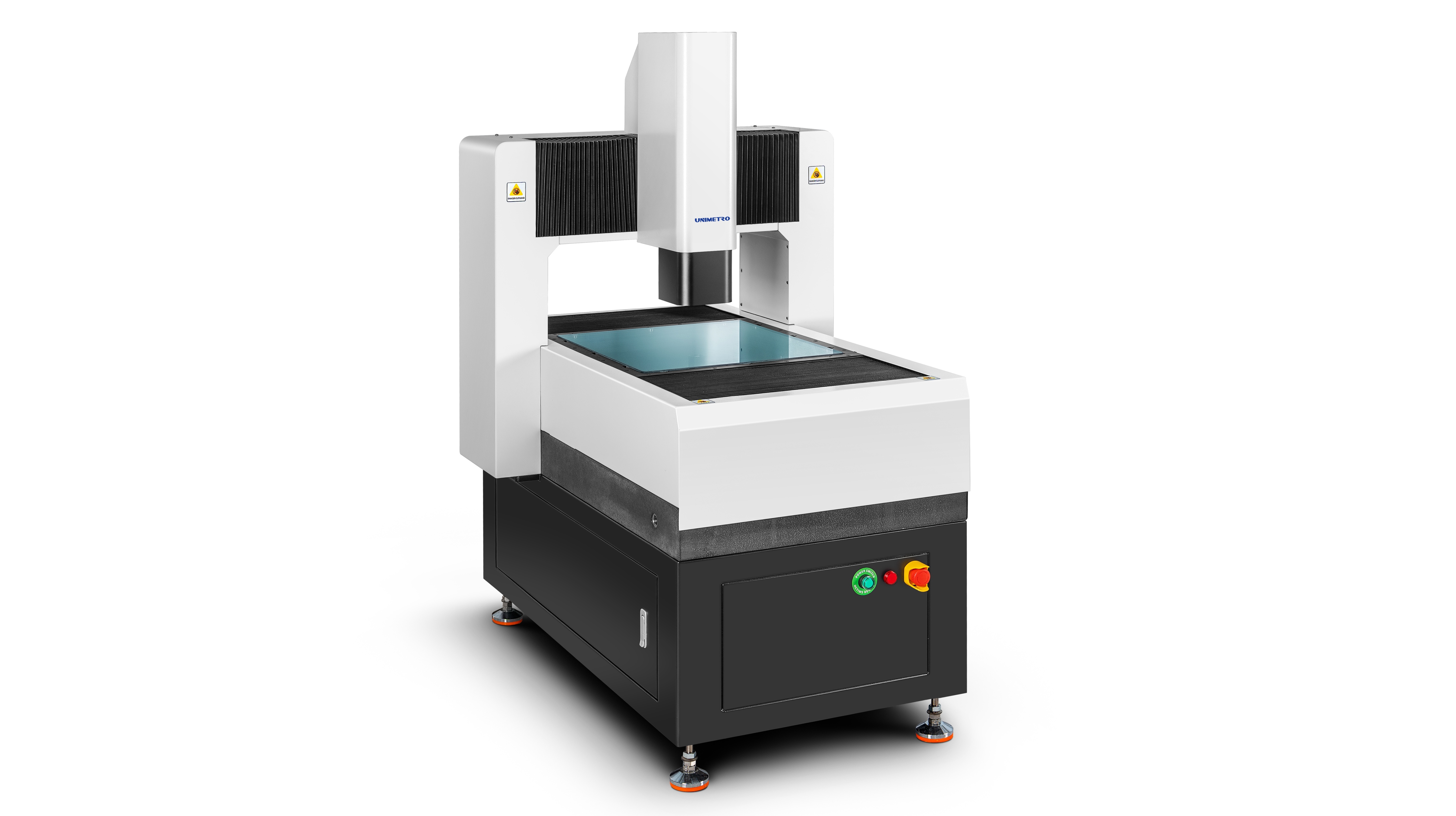

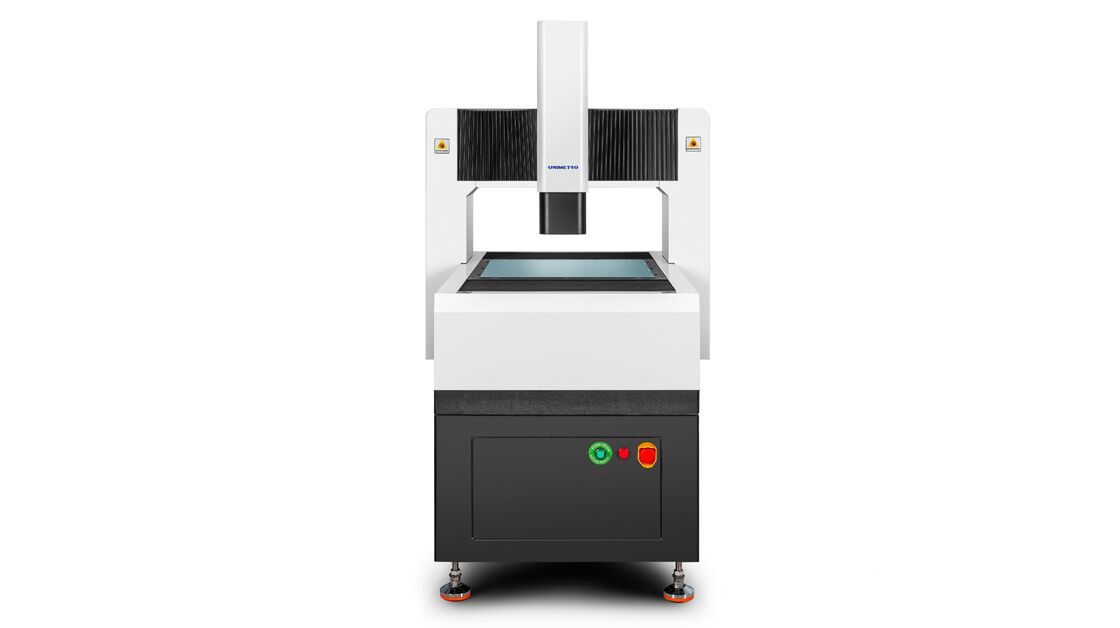

HP442 - Πλήρως αυτόματο όργανο μέτρησης εικόνας (τύπος σταθερής λαβίδας)

HP: Υψηλής ακρίβειας (υψηλής ακρίβειας). Τα κύρια χαρακτηριστικά της σταθερής μηχανής γέφυρας είναι υψηλή ακρίβεια και πλήρης αυτοματοποίηση."HP" σε αυτό το πλαίσιο αναφέρεται στην μηχανή θύρα ως "αυτοματοποιημένο μη επαγγέλματος όργανο οπτικής επαλήθευσης ακριβείας επιπέδου μικρομικρών"Βοηθά στη βελτίωση της συνολικής ακρίβειας παραγωγής και της παραγωγικότητας για τους πελάτες.

Μηχανή μέτρησης οραματισμού CNC της σειράς HP ∙ Επιθεώρηση ακρίβειας σε επίπεδο μικρών για εξαρτήματα ημιαγωγών 0

Τεχνικές προδιαγραφές

Σχήμα	442 HP	HP662	HP872
Μέγεθος (mm) (X × Y × Z)	920 × 1200 × 1600	1120 × 1400 × 1600	1320 × 1600 × 1600
Περιοχή μέτρησης (mm) (X × Y × Z)	400 × 400 × 200	600 × 600 × 200	800 × 700 × 200
Ακριβότητα (μm)	1.6 +L/200	1.6 +L/200	1.6 +L/200
Επαναληψιμότητα (μm)	1.5	1.5	1.5
Βάρος (kg)	560	860	1600

Επιπλέον προδιαγραφές

Ψήφισμα:0.5μm (0,1μm προαιρετικά)
Κάμερα:Βιομηχανική έγχρωμη κάμερα CCD
Δανεισμός:1x-10x (μεταβλητή μεγέθυνση)
Μεγέθυνση:20X - 200X (διαφέρει ανάλογα με το μοντέλο της κάμερας)
Μεγέθυνση βίντεο:18~195X (διαφέρει ανάλογα με το μοντέλο κάμερας)
Απόσταση εργασίας:85 χιλιοστά
Φως:Προγραμματιζόμενο φως επιφάνειας, φως παράλληλο κάτω από το LED (προαιρετικό: ομοαξονικό φως)
Σύστημα οδήγησης:Ελέγχος CNC, γραμμική κίνηση κινητήρα; Joystick, έλεγχος πληκτρολογίου ποντικιού
Λεπτομετρική ανάλυση:0.1μm

Εφαρμογές

Μηχανή μέτρησης οραματισμού CNC της σειράς HP ∙ Επιθεώρηση ακρίβειας σε επίπεδο μικρών για εξαρτήματα ημιαγωγών 1

Βασικά χαρακτηριστικά

Σχεδιασμός υψηλής άκαμπτης δομής

Ολόκληρη κλειστή δομή κινούμενης γέφυρας με σταθερό μετρητή, παρέχοντας μεγάλη αντοχή και εξαιρετικές επιδόσεις κίνησης
Τεχνολογία ανάλυσης πεπερασμένων στοιχείων ενσωματωμένη στον μηχανικό σχεδιασμό για υψηλή ακαμψία και δομή ακριβείας
Βάση από γρανίτη κλάσης 000 με υψηλή αντοχή, αντοχή στη διάβρωση και εξαιρετική σταθερότητα
Εργασιακό τραπέζι επεξεργασίας επιφάνειας οξειδίου του αλουμινίου για γρήγορο, ευέλικτο έλεγχο δράσης, αντοχή και αισθητική

Διαμόρφωση υψηλής ακρίβειας

RENISHAW ανοικτός κανόνας πλέγματος με ανάλυση 0,5μm για υψηλή ακρίβεια και σταθερότητα

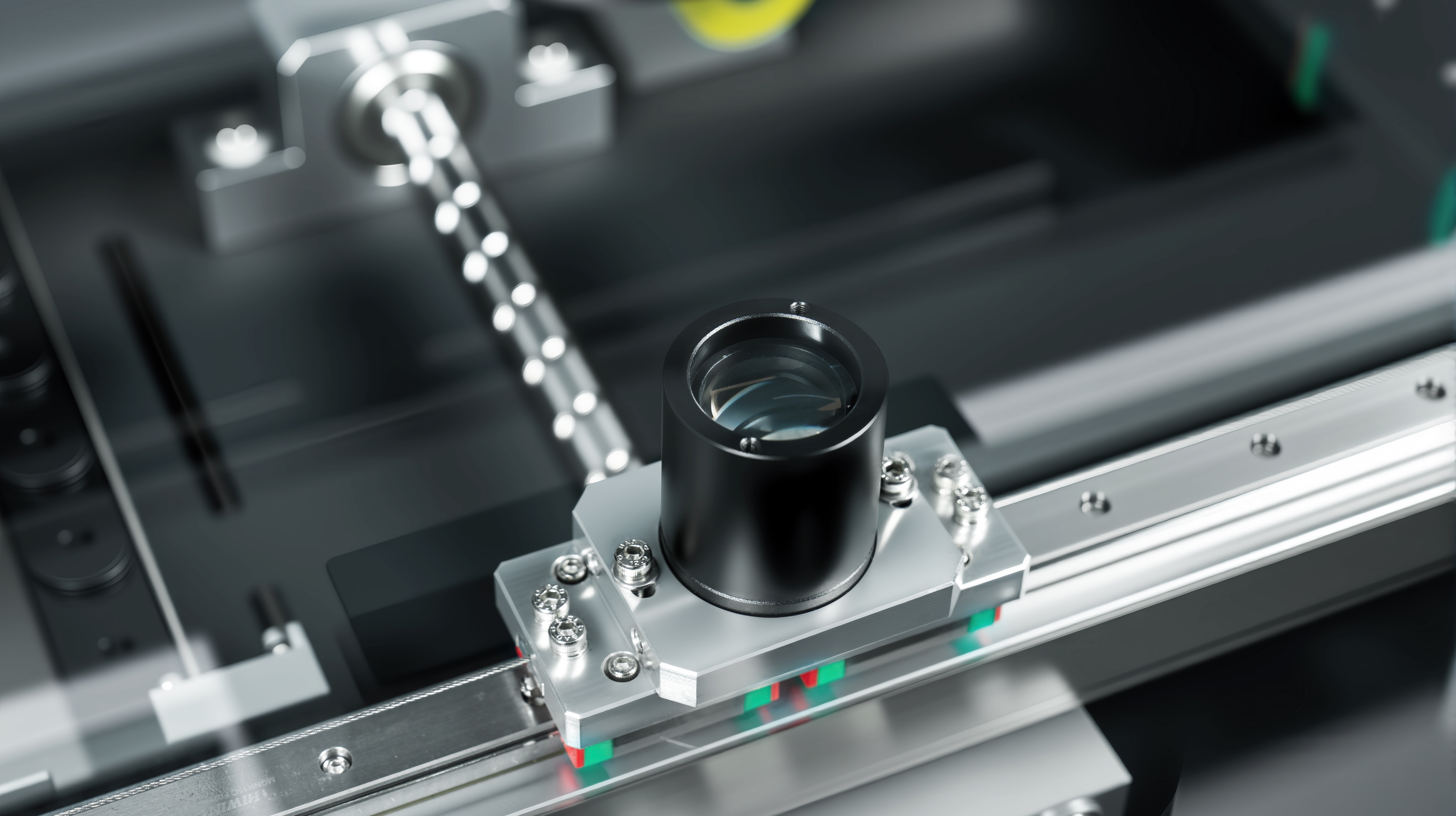

Ακριβής γραμμικό σιδηρόδρομο καθοδήγησης, στροφή σφαίρας του γλειφτήρα και κινητήρας AC servo εξασφαλίζουν σταθερότητα ακρίβειας θέσης
2M pixel υψηλής ευκρίνειας χρώμα Giga ψηφιακή κάμερα για καθαρή παρατήρηση και σταθερή μέτρηση
6Οπτικός φακός υψηλής ευκρίνειας.5x με ακριβή αυτόματη ζουμ και γρήγορη βαθμονόμηση των pixel

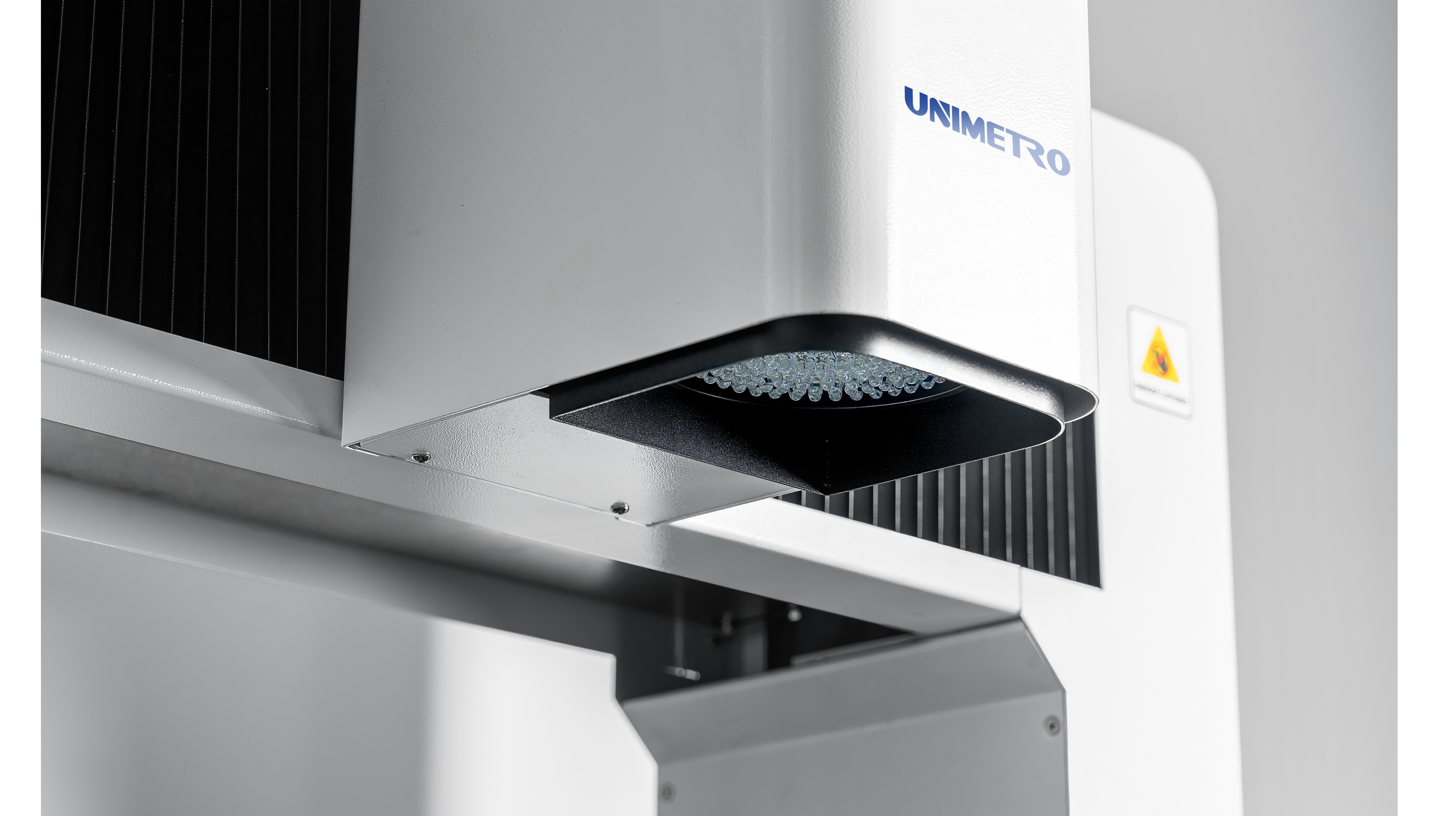

Προγραμματιζόμενη πηγή φωτός επιφάνειας LED 5 δακτυλίων 8 ζωνών με σύστημα παράλληλης μετάδοσης φωτεινής πηγής διαγράμματος LED και ευφυή ρύθμιση φωτεινότητας 256 επιπέδων
Ελέγχος πλήρους άξονα CNC με κινητήρα κυκλώματος πλήρους κλειστού κυκλώματος AC

Προαιρετικός πολυαισθητήρας για 3D μέτρηση

Το όργανο μέτρησης όρασης τύπου μεγάλου γάντι της σειράς HE μπορεί να είναι εξοπλισμένο με διάφορους 3D αισθητήρες για ολοκληρωμένη μέτρηση σύνθετων 2D / 3D.Μπορεί επίσης να εξοπλιστεί με αισθητήρες χωρίς επαφή, όπως ανιχνευτές και λέιζερ.. Υποστηρίζει την πλήρη σειρά RENSHAW ανιχνευτών, επιτρέποντας στους χρήστες να ολοκληρώσουν αυτόματα τη μετατροπή της μέτρησης πλήρους κλίμακας σε μία συσκευή, βελτιώνοντας σημαντικά την παραγωγικότητα.

Πληροφορίες εταιρείας

Μηχανή μέτρησης οραματισμού CNC της σειράς HP ∙ Επιθεώρηση ακρίβειας σε επίπεδο μικρών για εξαρτήματα ημιαγωγών 2

Μηχανή μέτρησης οραματισμού CNC της σειράς HP ∙ Επιθεώρηση ακρίβειας σε επίπεδο μικρών για εξαρτήματα ημιαγωγών 3

Μηχανή μέτρησης οραματισμού CNC της σειράς HP ∙ Επιθεώρηση ακρίβειας σε επίπεδο μικρών για εξαρτήματα ημιαγωγών 4

Μηχανή μέτρησης οραματισμού CNC της σειράς HP ∙ Επιθεώρηση ακρίβειας σε επίπεδο μικρών για εξαρτήματα ημιαγωγών 5

Οι πελάτες και οι πράκτορές μας

Μηχανή μέτρησης οραματισμού CNC της σειράς HP ∙ Επιθεώρηση ακρίβειας σε επίπεδο μικρών για εξαρτήματα ημιαγωγών 6

Μηχανή μέτρησης οραματισμού CNC της σειράς HP ∙ Επιθεώρηση ακρίβειας σε επίπεδο μικρών για εξαρτήματα ημιαγωγών 7

Συχνές Ερωτήσεις

Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;

Α1: Είμαστε εργοστάσιο και σας δίνουμε την ταχύτερη απάντηση μέσα σε 24 ώρες.

Ε2: Σε τι ασχολείται κυρίως η εταιρεία σας;

Α2: Παρασκευάζουμε κυρίως μηχανή μέτρησης οράματος, μηχανή μέτρησης συντεταγμένων, στερεώματα CMM & VMM κλπ.

Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;

Α3: Εφόσον μας πείτε την ποικιλία και το μέγεθος του προϊόντος που πρέπει να μετρηθεί, η επαγγελματική ομάδα μας θα σας συμβουλεύσει για το όργανο μέτρησης των κατάλληλων προδιαγραφών.

Ε: Δέχεστε την εξατομικευμένη υπηρεσία;

Α4: Να είστε βέβαιοι! Μπορούμε να παρέχουμε όχι μόνο τυπικές μηχανές, αλλά και τις μηχανές που προσαρμόζονται στις ανάγκες του πελάτη.

Ε5: Ποια είναι η περίοδος εγγύησης σας;

Α5: Η περίοδος εγγύησης του προϊόντος μας είναι 1 έτος. Η ποιότητα του προϊόντος μας είναι πολύ σταθερή, και έχουμε βελτιωθεί πολύ σε μερικά εύθραυστα μέρη. Μπορείτε να είστε σίγουροι για την ποιότητα του προϊόντος μας.
