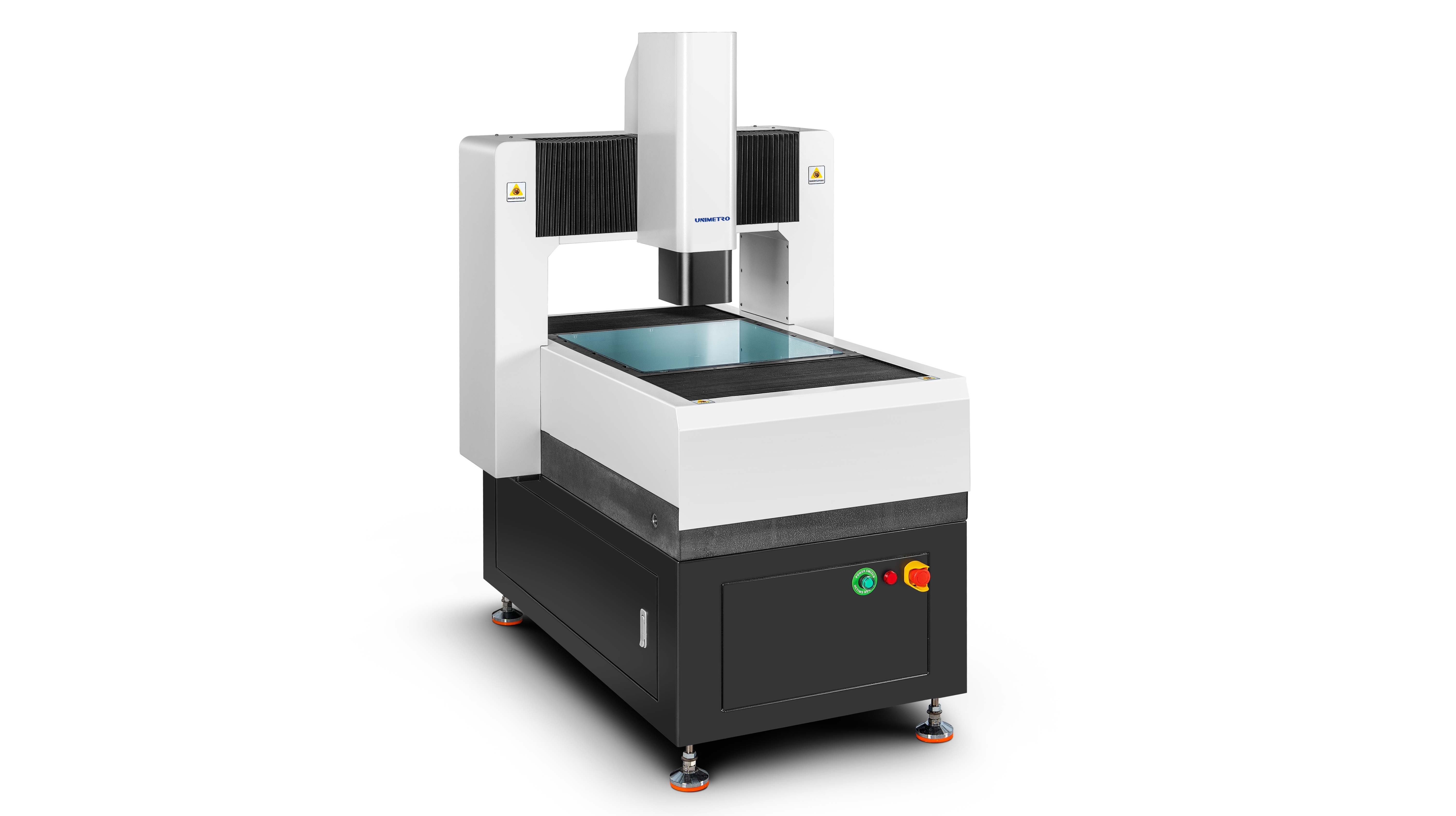

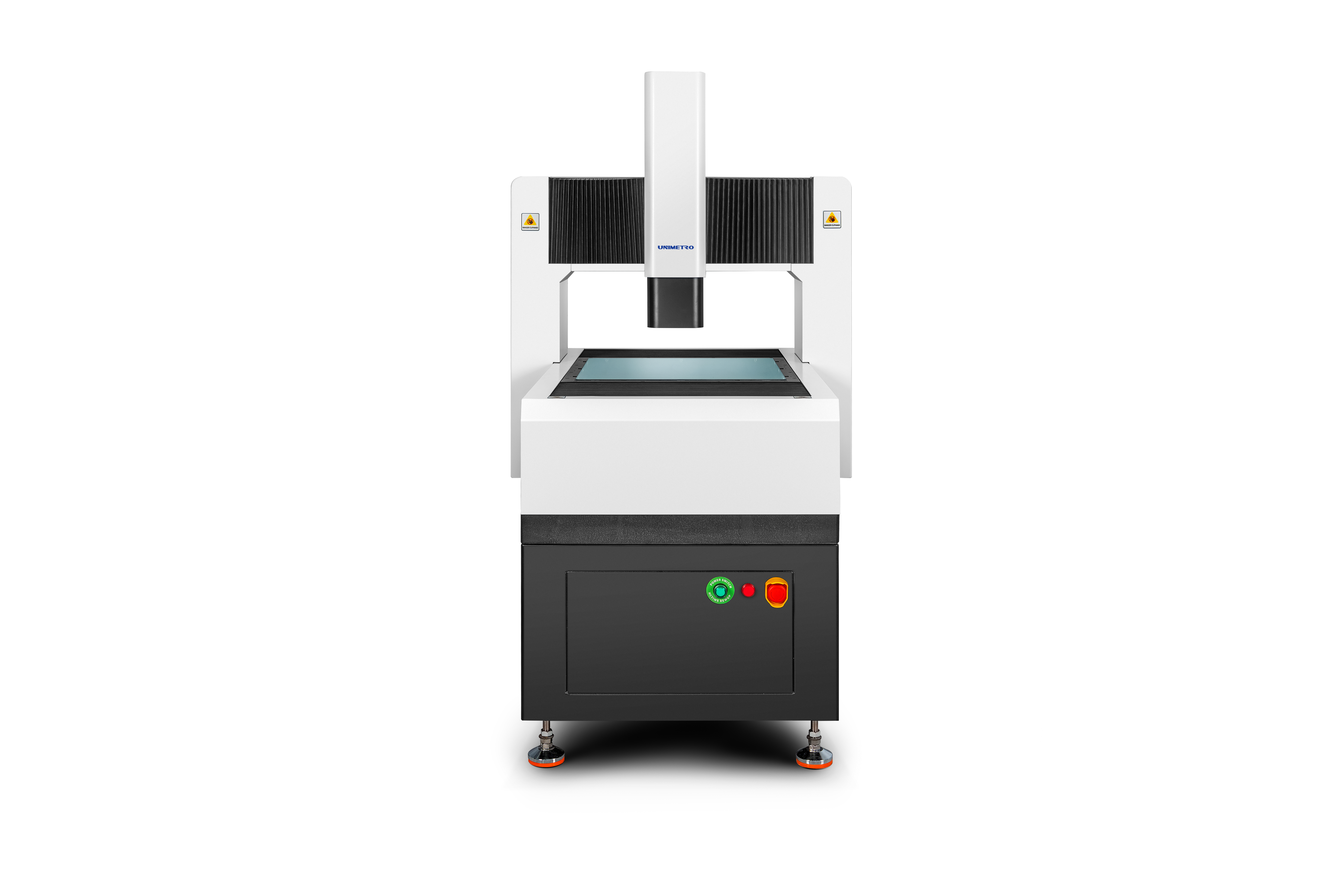

Μηχανή μέτρησης 3D ασύνδεσης όρασης της σειράς HP για ακριβή επιθεώρηση των εξαρτημάτων 3C

HP: High-Precision (Υψηλή Ακρίβεια)
Τα κύρια χαρακτηριστικά της σταθερής μηχανής σκελετών είναι η υψηλή ακρίβεια και ο πλήρης αυτοματισμός. Το "HP" σε αυτό το πλαίσιο αναφέρεται στη μηχανή γερανογέφυρων ως "αυτόματο οπτικό όργανο επιθεώρησης ακριβείας χωρίς επαφή σε επίπεδο μικρού". Βοηθά στη βελτίωση της συνολικής ακρίβειας παραγωγής και παραγωγικότητας για τους πελάτες.

Ψήφισμα:0,5μm (0,1μm προαιρετικά)

Κάμερα:Έγχρωμη κάμερα CCD βιομηχανικής ποιότητας

Φακός:1x-10x (μεταβλητή μεγέθυνση)

Μεγέθυνση:20X - 200X (Η μεγέθυνση ποικίλλει ανάλογα με το μοντέλο της επιλεγμένης κάμερας. Η πραγματική μεγέθυνση εξαρτάται από τα δεδομένα μέτρησης.)

Μεγέθυνση βίντεο:18~195X (Σύμφωνα με τα διαφορετικά μοντέλα της επιλεγμένης κάμερας, η πραγματική μεγέθυνση εξαρτάται από τα δεδομένα μέτρησης)

Απόσταση Εργασίας:85 mm

Φωτισμός:Προγραμματιζόμενο φως επιφάνειας, παράλληλο φως LED κάτω (προαιρετικό: ομοαξονικό φως)

Σύστημα κίνησης:Έλεγχος CNC, γραμμική κίνηση κινητήρα. Έλεγχος λαβής, έλεγχος ποντικιού/πληκτρολογίου

Ανάλυση γραμμικής κλίμακας:0,1μm

• Ολόκληρη η δομή της κινούμενης γέφυρας κλειστού πλαισίου υιοθετείται, το τεμάχιο εργασίας μέτρησης είναι σταθερό, η φέρουσα ικανότητα είναι μεγάλη και η απόδοση κίνησης είναι καλή.
• Εισαγάγετε την τεχνολογία ανάλυσης πεπερασμένων στοιχείων στον μηχανικό σχεδιασμό για να εξασφαλίσετε υψηλή ακαμψία και μηχανική δομή υψηλής ακρίβειας.
• Βάση γρανίτη 000, υψηλή αντοχή, αντοχή στη διάβρωση και καλή σταθερότητα.
• Τραπέζι επεξεργασίας επιφάνειας οξειδίου αλουμινίου, γρήγορος και ευέλικτος έλεγχος δράσης, ανθεκτικός και όμορφος.

• Χάρακας ανοιχτού πλέγματος RENISHAW, ανάλυση 0,5μm, υψηλή ακρίβεια και καλή σταθερότητα.

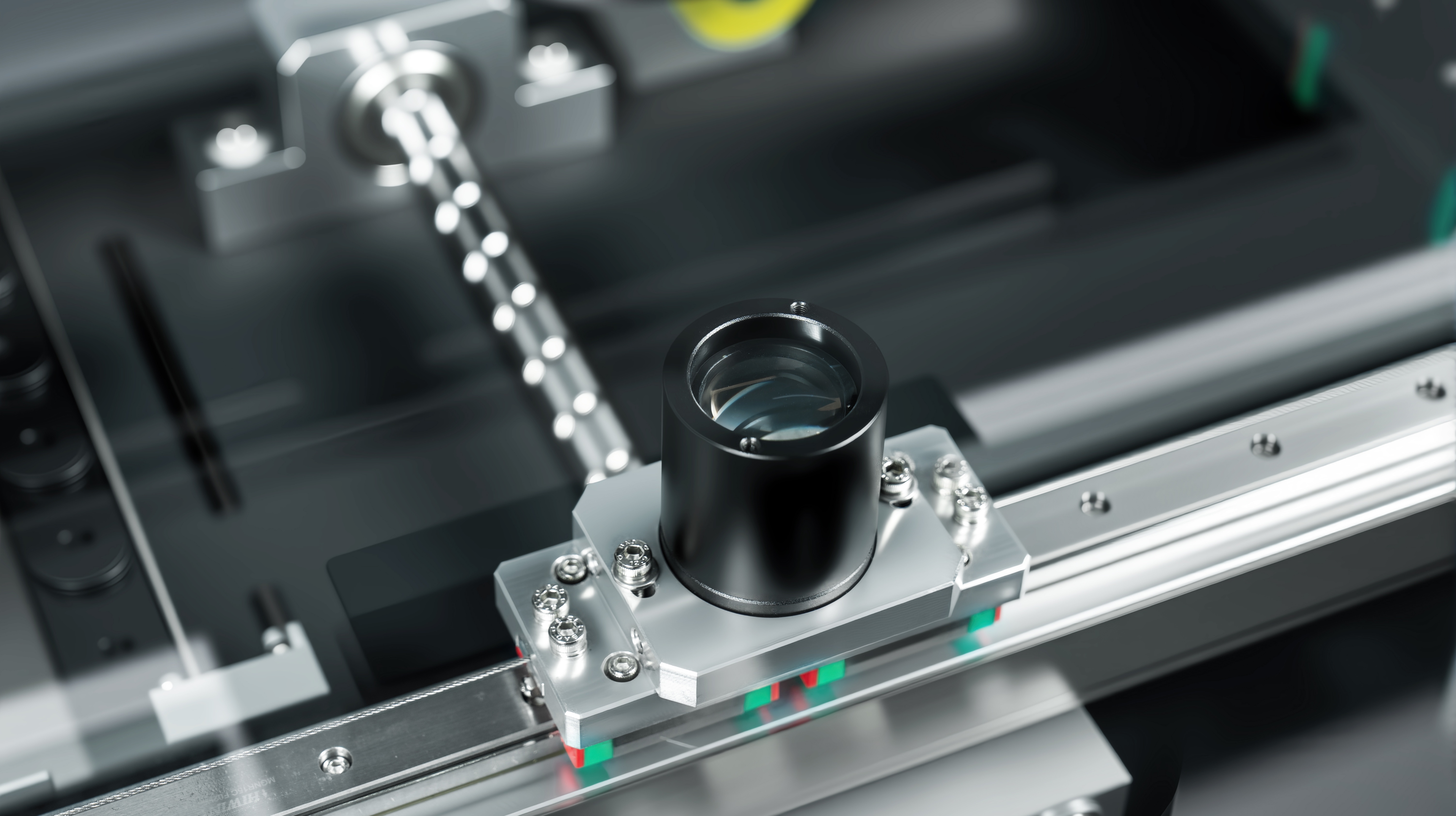

• Η γραμμική ράγα οδήγησης ακριβείας, η σφαιρική βίδα του μύλου και ο σερβοκινητήρας AC εξασφαλίζουν τη σταθερότητα της ακρίβειας τοποθέτησης του συστήματος μηχανής.
• Η έγχρωμη ψηφιακή φωτογραφική μηχανή Giga 2M pixel υψηλής ευκρίνειας πληροί τις απαιτήσεις καθαρής παρατήρησης και σταθερής μέτρησης.
• Οπτικός φακός 6,5x υψηλής ευκρίνειας, ακριβές αυτόματο ζουμ, γρήγορη βαθμονόμηση pixel.
• Προγραμματιζόμενη πηγή φωτός επιφανείας LED 8 ζωνών 5 δακτυλίων, σύστημα πηγής φωτός περιγράμματος LED παράλληλης μετάδοσης, έξυπνη ρύθμιση φωτεινότητας 256 επιπέδων.
• Έλεγχος CNC πλήρους άξονα, μετάδοση σερβοκινητήρα AC πλήρους κλειστού βρόχου.

Το όργανο μέτρησης όρασης μεγάλου τύπου gantry της σειράς HE μπορεί να εξοπλιστεί με μια ποικιλία τρισδιάστατων αισθητήρων για ολοκληρωμένη σύνθετη μέτρηση 2D / 3D. Μπορεί επίσης να εξοπλιστεί με αισθητήρες χωρίς επαφή, όπως ανιχνευτή και λέιζερ. Υποστηρίζει επίσης την πλήρη σειρά RENSHAW βραχίονα ανιχνευτή, έτσι ώστε οι χρήστες να μπορούν να ολοκληρώσουν τον αυτόματο μετασχηματισμό της μέτρησης πλήρους κλίμακας σε μία συσκευή, βελτιώνοντας σημαντικά την παραγωγικότητα.
