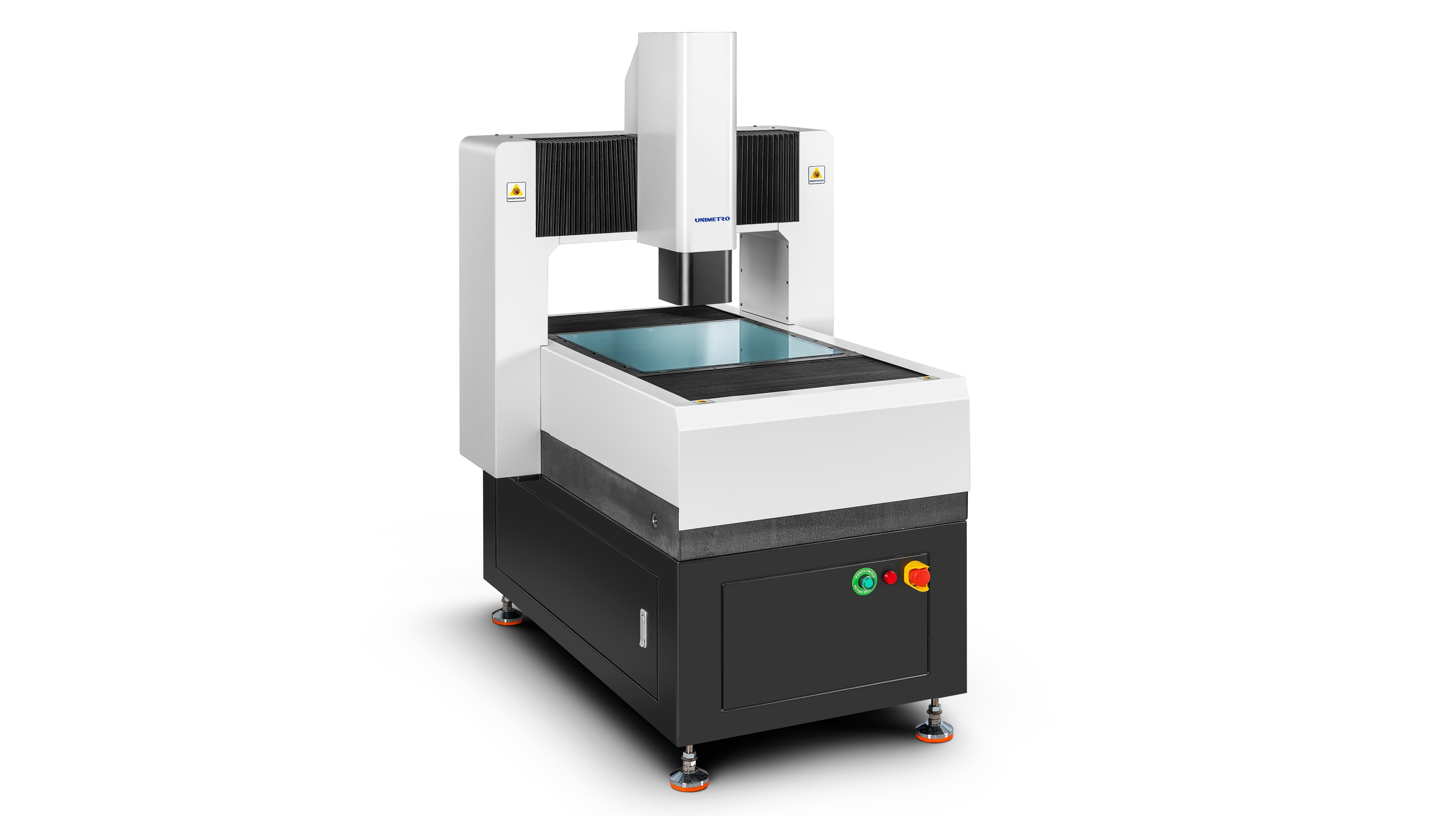

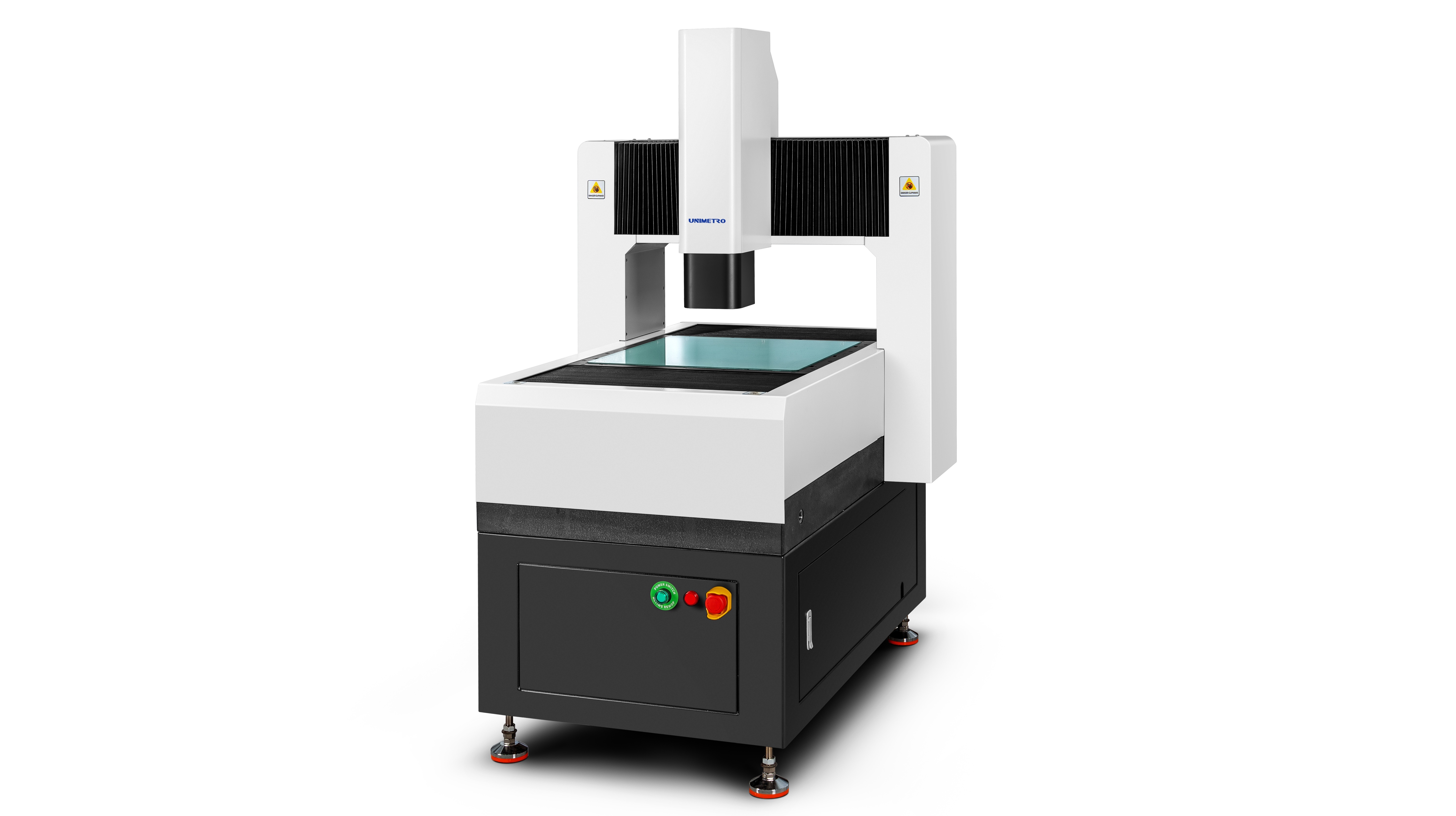

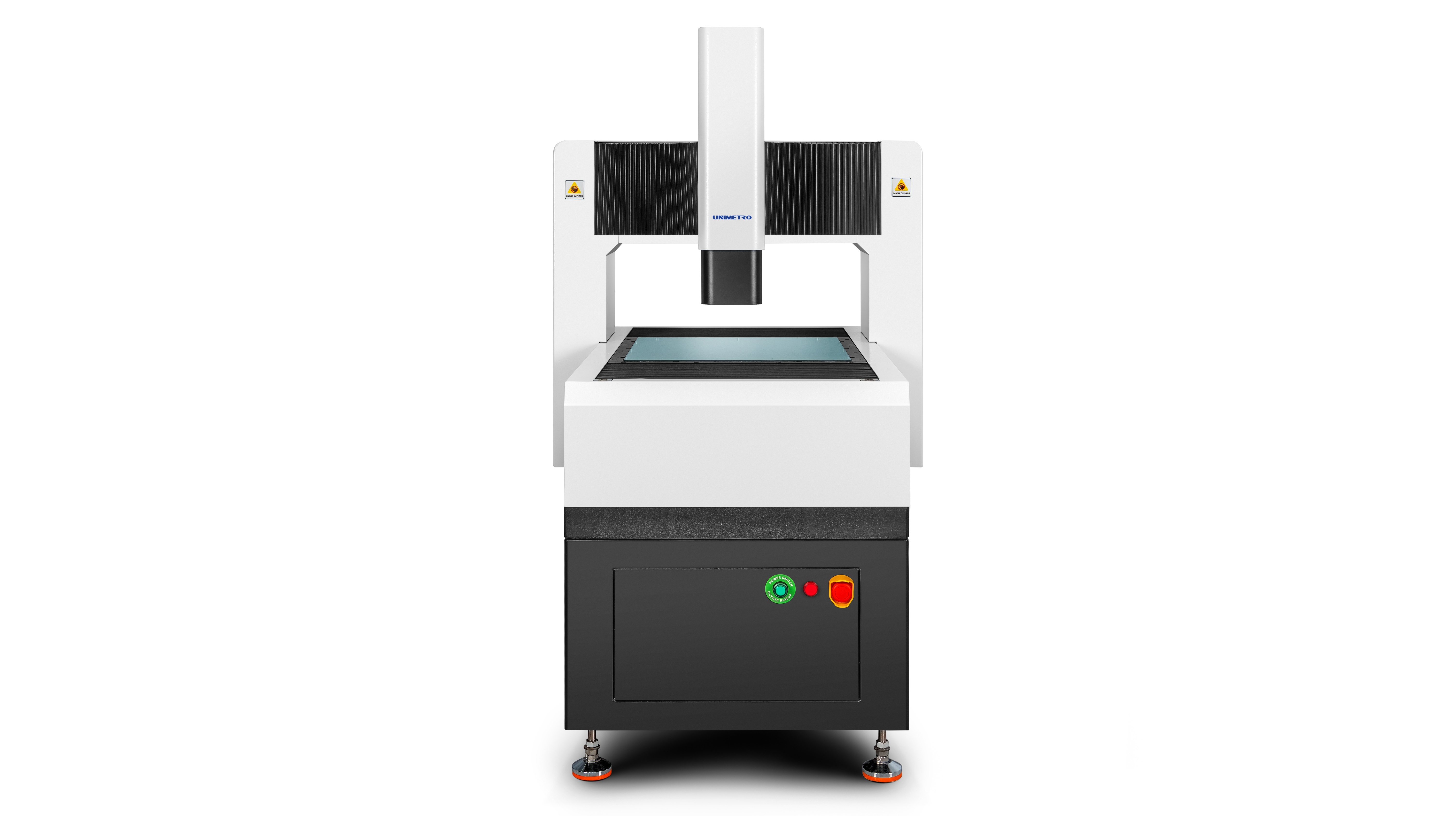

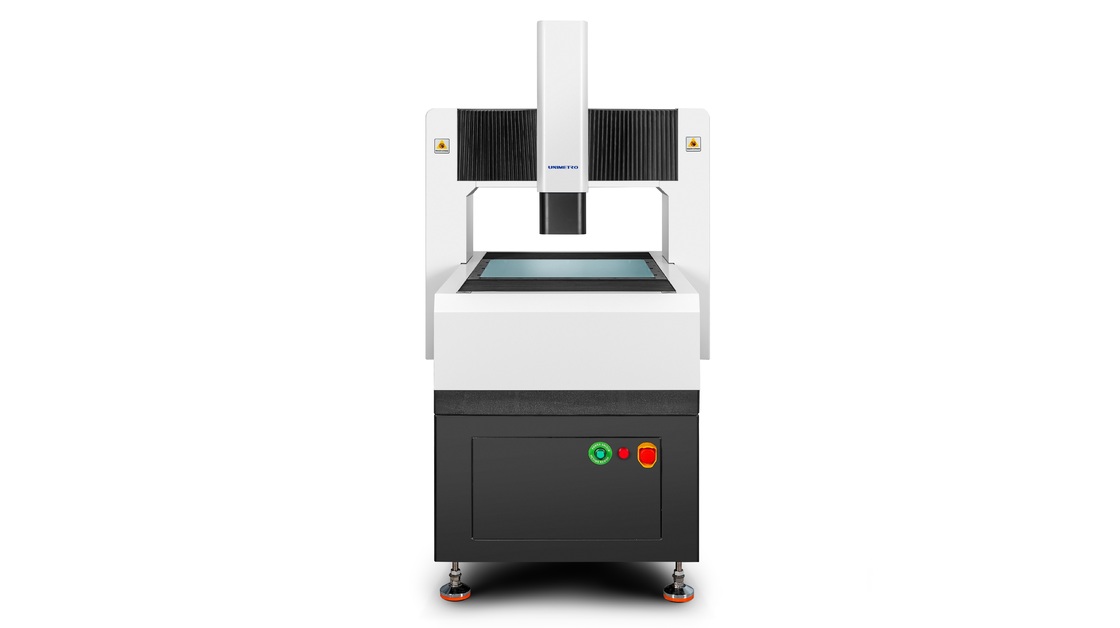

Πλήρως αυτόματο όργανο μέτρησης εικόνας (τύπος σταθερής γέφυρας) - HP442
ΠΕΡΙΓΟΝΟΜΙΑ ΤΟΥ ΠΡΟΤΡΟΥΚΟΥ
HP: Υψηλής ακρίβειας (υψηλής ακρίβειας)
Τα κύρια χαρακτηριστικά της μηχανής σταθερής γέφυρας είναι η υψηλή ακρίβεια και η πλήρης αυτοματοποίηση."HP" σε αυτό το πλαίσιο αναφέρεται στην μηχανή θύρα ως "αυτοματοποιημένο μη επαγγέλματος όργανο οπτικής επαλήθευσης ακριβείας επιπέδου μικρομικρών"Βοηθά στη βελτίωση της συνολικής ακρίβειας παραγωγής και της παραγωγικότητας για τους πελάτες.
Παράμετροι
| Σχήμα |
442 HP
|
HP662
|
HP872
|
|
Μέγεθος (mm)
(X x Y x Z)
|
920*1200*1600
|
1120*1400*1600
|
1320*1600*1600
|
|
Πεδίο μέτρησης (mm) (X x Y x Z)
|
400*400*200
|
600*600*200
|
800*700*200
|
|
Ακριβότητα (μμ)
|
1.6 +L/200
|
1.6 +L/200
|
1.6 +L/200
|
|
Επαναληψιμότητα (μμ)
|
1.5
|
1.5
|
1.5
|
|
Βάρος ((kg)
|
560
|
860
|
1600
|
|
Απόφαση
|
0.5μm ((0,1um για επιλογή)
|
Βιομηχανική έγχρωμη κάμερα CCD |
|
Δακτυλίδια
|
1x-10x (μεταβλητή μεγέθυνση)
|
|
Μεγέθυνση
|
20X - 200X (Η μεγέθυνση ποικίλλει ανάλογα με το μοντέλο της επιλεγμένης κάμερας· η πραγματική μεγέθυνση εξαρτάται από τα μετρούμενα δεδομένα.) |
|
Μεγέθυνση βίντεο
|
18~195X (Σύμφωνα με τα διαφορετικά μοντέλα της επιλεγμένης κάμερας, η μεγέθυνσή της θα αλλάζει, η πραγματική μεγέθυνση εξαρτάται από τα μετρούμενα δεδομένα)
|
|
Απόσταση εργασίας
|
85 χιλιοστά |
|
Φωτισμός
|
Προγραμματιζόμενο φως επιφάνειας, φως παράλληλο κάτω από το LED (προαιρετικό: ομοαξονικό φως)
|
| Σύστημα κίνησης |
Ελέγχος CNC, γραμμική κίνηση κινητήρα; Έλεγχος χειριστή, έλεγχο ποντικιού/κλειδιόφωνο |
|
Λεπτομερή ανάλυση κλίμακας (um)
|
0.1μ |
Εφαρμογή
Μέρη από πλαστικό
Μεταλλικά εξαρτήματα
Τυποποιητικό μούχλα
Μέρος από καουτσούκ
Ηλεκτρονικό μέρος
Μέρος PCBA
Τμήμα μεθόδου
- Ναι.
Χαρακτηριστικά
◆Σχεδιασμός υψηλής άκαμπτης δομής:
1) Υιοθετείται ολόκληρη η κλειστή δομή κινούμενης γέφυρας, το εργαλείο μέτρησης είναι σταθερό, η αντοχή είναι μεγάλη και η απόδοση κίνησης είναι καλή.
2) Εισήγηση της τεχνολογίας ανάλυσης πεπερασμένων στοιχείων στον μηχανικό σχεδιασμό για να εξασφαλιστεί υψηλή ακαμψία και υψηλή ακρίβεια της μηχανικής δομής.
3) Βάση από γρανίτη κλάσης 000, υψηλή αντοχή, αντοχή στη διάβρωση και καλή σταθερότητα.
4) Εργασιακό τραπέζι επεξεργασίας επιφάνειας οξειδίου του αλουμινίου, γρήγορος και ευέλικτος έλεγχος δράσης, ανθεκτικός και όμορφος.
◆Διαμόρφωση υψηλής ακρίβειας:
1) RENISHAW ανοικτός κανόνας πλέγματος, ανάλυση 0,5 μm, υψηλή ακρίβεια και καλή σταθερότητα.

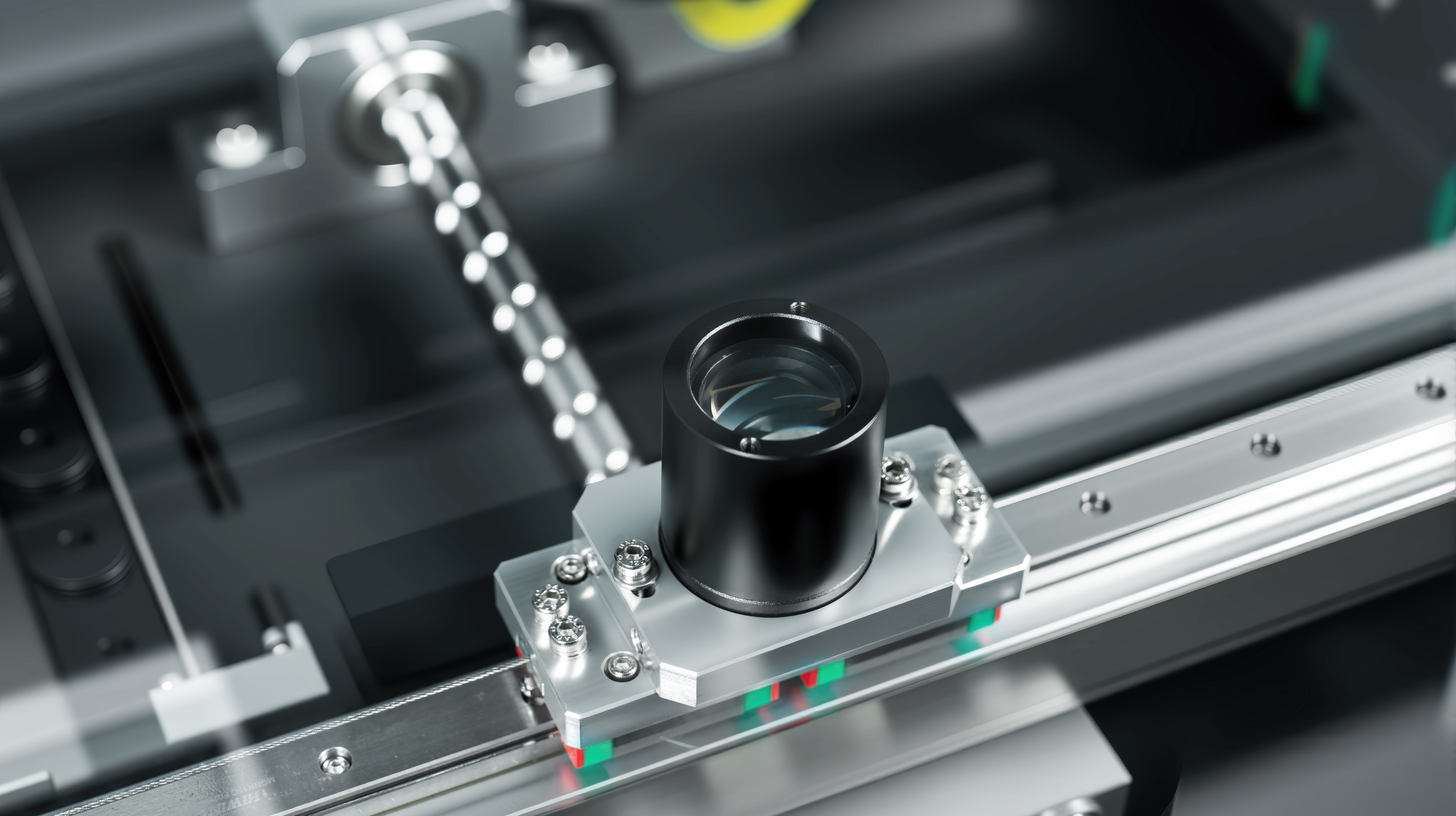

2) Η ακριβής γραμμική γραμμή καθοδήγησης, η στροφή σφαιρίδας του γλεύκτη και ο κινητήρας servo AC εξασφαλίζουν τη σταθερότητα της ακρίβειας τοποθέτησης του συστήματος μηχανής.
3) 2M pixel υψηλής ευκρίνειας χρώμα Giga ψηφιακή κάμερα πληροί τις απαιτήσεις της καθαρής παρατήρησης και σταθερή μέτρηση.
4) Οπτικός φακός υψηλής ευκρίνειας 6,5x, ακριβής αυτόματη ζουμ, γρήγορη βαθμονόμηση των pixel.

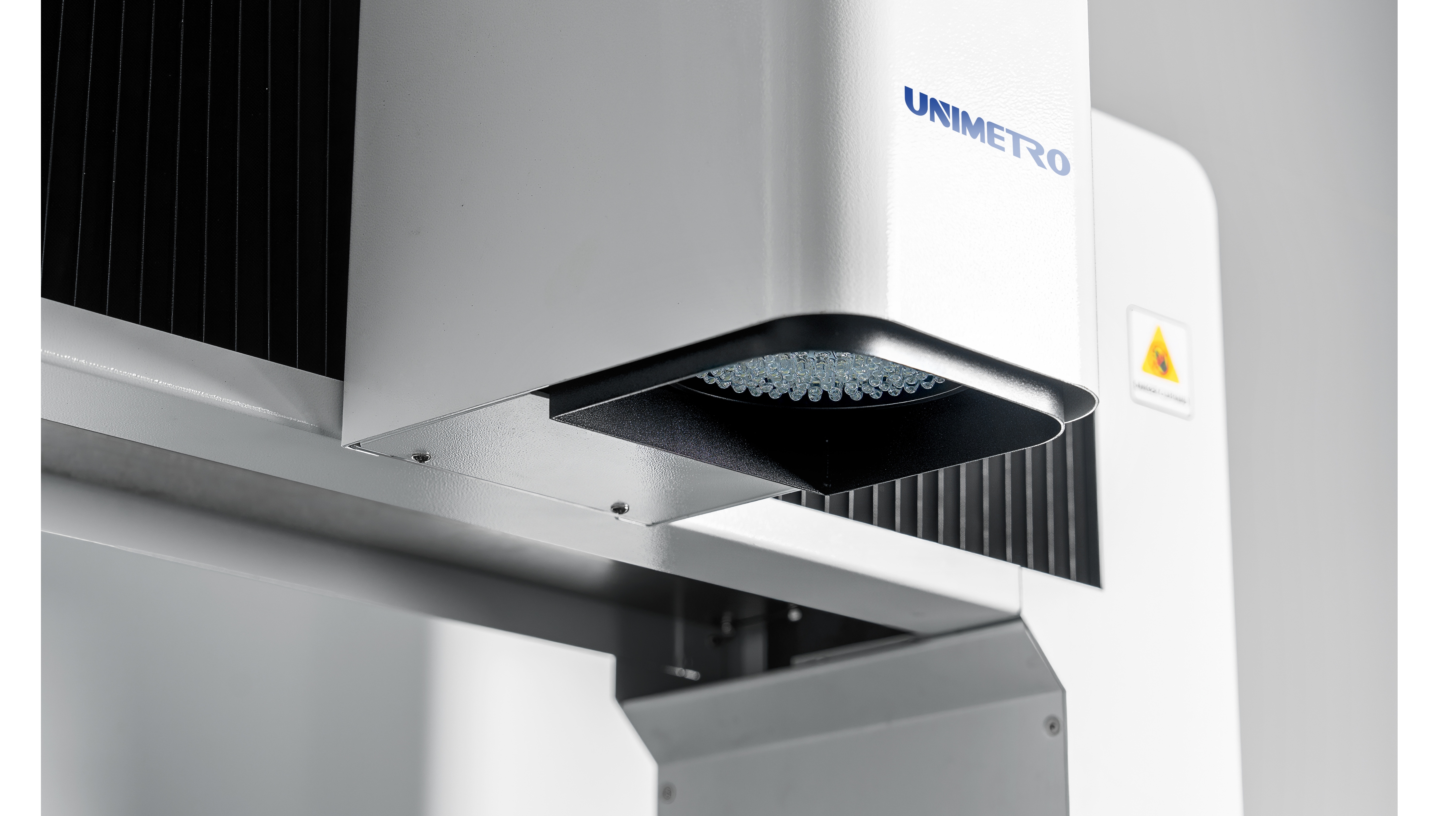

5) Προγραμματιζόμενη πηγή φωτεινής επιφάνειας LED 8 ζώνων με 5 δακτυλίους, σύστημα παράλληλης μετάδοσης φωτεινής πηγής διαγράμματος LED, ευφυής ρύθμιση φωτεινότητας 256 επιπέδων.
6) πλήρης άξονας CNC έλεγχο, AC πλήρης κλειστού κυκλώματος servo κινητήρα κίνηση.
◆Προαιρετικός πολυαισθητήρας για 3D μέτρηση:
Το όργανο μέτρησης όρασης μεγάλης κλίμακας HE μπορεί να είναι εξοπλισμένο με διάφορους 3D αισθητήρες για ολοκληρωμένη μέτρηση σύνθετων 2D / 3D.Μπορεί επίσης να εξοπλιστεί με αισθητήρες χωρίς επαφή, όπως ανιχνευτές και λέιζερ.Υποστηρίζει επίσης την πλήρη σειρά RENSHAW ανιχνευτών, έτσι ώστε οι χρήστες να μπορούν να ολοκληρώσουν τον αυτόματο μετασχηματισμό της μέτρησης πλήρους κλίμακας σε μία συσκευή, βελτιώνοντας σημαντικά την παραγωγικότητα.
