| Όνομα προϊόντος: | Μηχανή μέτρησης όρασης | Διάσταση: | 2500*1880*1750mm |
|---|---|---|---|
| Εύρος μέτρησης: | 1200*1500*200mm | Ακριβότητα μέτρησης: | 3+L/200 |
| Επαναληψιμότητα: | λιγότερο από 3 | Ανάλυση γραμμικής κλίμακας: | 0.5um |
| Σύστημα Οδήγησης: | Αυτόματος έλεγχος | Φωτισμός: | Πέντε δαχτυλίδια, 8 ζουμ LED δαχτυλίδι φωτός |
| Επισημαίνω: | Μηχανή μέτρησης μαρμάρης όρασης,Μηχανή μέτρησης όρασης σειράς HE |
||

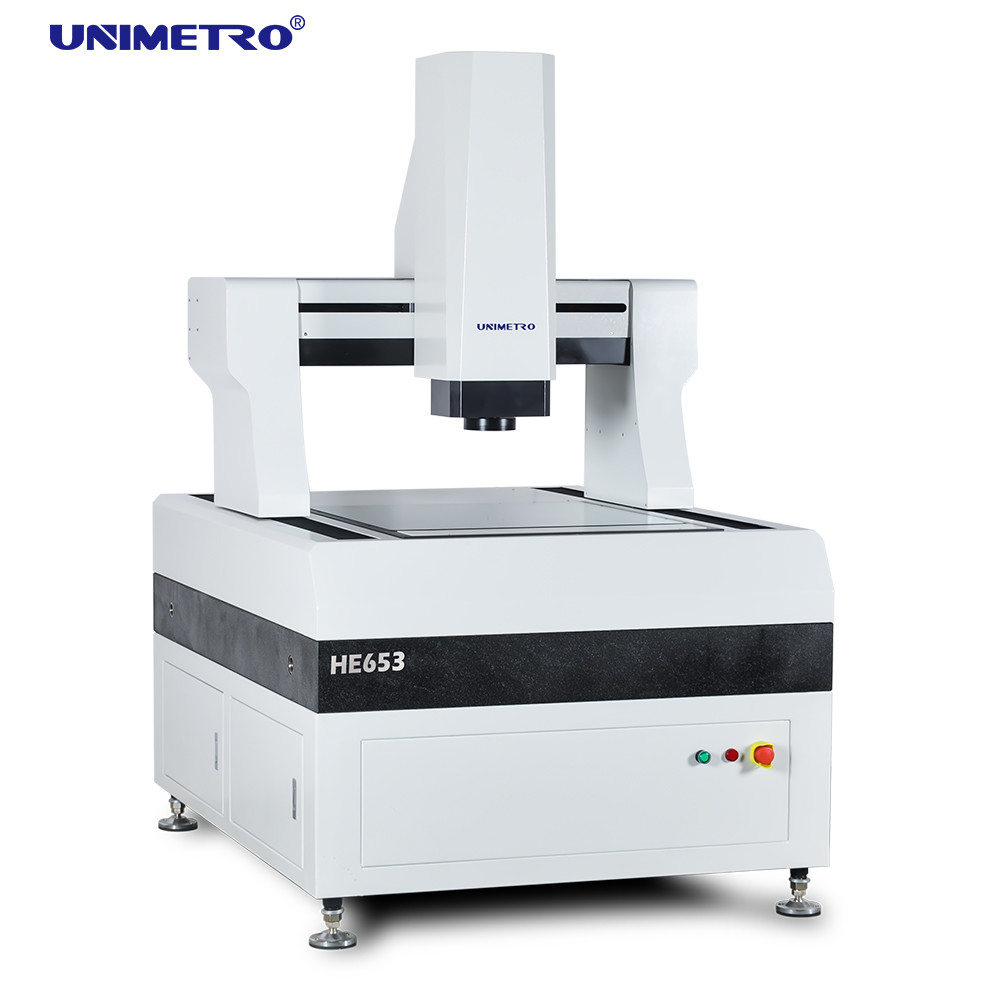

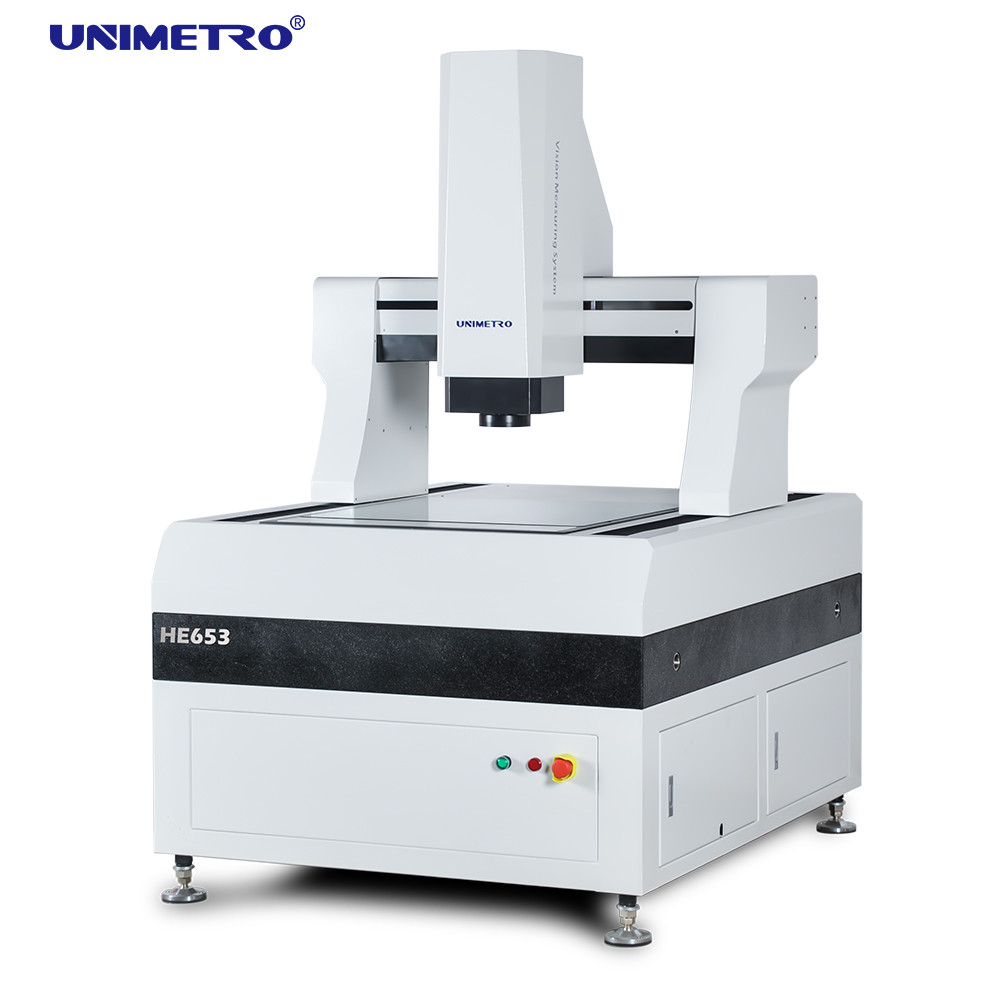

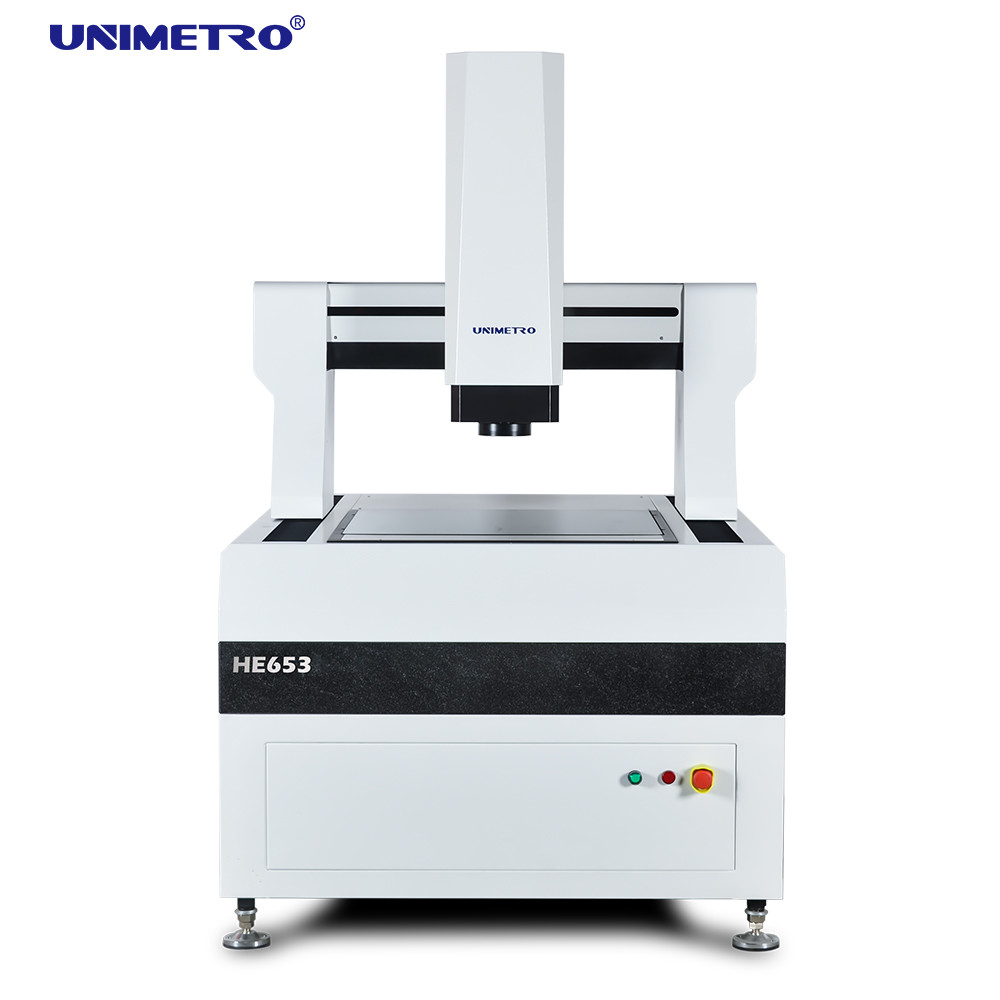

Η σειρά HE είναι το τελευταίο μεγάλο σύστημα μέτρησης εικόνας CNC τύπου κιβωτίου UNIMETRO
Χρησιμοποιεί πρωτότυπη εισαγόμενη από την Ιαπωνία τεχνολογία τροφοδοσίας με βίδες και έλεγχο με ελεγκτή, σε συνδυασμό με το αυτοσχέδιο λογισμικό μέτρησης που αναπτύξαμε,επιτρέπει την αποτελεσματική και ακριβή μέτρηση τεμαχίων μεγάλου όγκου για την επιθεώρηση ακριβών εξαρτημάτων και τον έλεγχο ποιότηταςΣε μηχανές, ηλεκτρονικά, μέταλλα, πλαστικά και άλλες βιομηχανίες έχουν χρησιμοποιηθεί ευρέως.
Χαρακτηριστικά λογισμικού
•Το λογισμικό εισάγει τη λειτουργία μέτρησης "διανομής" και "ανακύκλωσης", η οποία διευκολύνει και επιταχύνει τη λειτουργία.
•Το λογισμικό υποστηρίζει τις εθνικές γλώσσες, δεν χρειάζεται να εγκαταστήσετε το γλωσσικό πακέτο και να αλλάξετε το λογισμικό, έτσι ώστε να είναι εύκολο να τοποθετηθεί.
•Το ίδιο λογισμικό θα αναβαθμιστεί δωρεάν για να λύσει τις ανησυχίες των πελατών μας.
•Το λογισμικό μπορεί να εντοπίζει αυτόματα γραμμές, κύκλους, όπως στοιχεία και να τα μετρά αυτόματα.
Παράμετρος συστήματος μέτρησης εικόνας
| Ονομασία του προϊόντος | Συστήματα πλήρους αυτόματης όρασης για μηχανή μέτρησης | |||||
| Σχήμα | HE 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
| X,Y Ταξίδι ((mm) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
| Διάδρομος στον άξονα Z ((mm) | 200 (μπορεί να αυξηθεί σύμφωνα με τις απαιτήσεις των πελατών) | |||||
| Δυνατότητα φόρτωσης | περίπου 35 kg | |||||
| Μέγεθος (mm) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
| Βάρος ((kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| Απόφαση | 0.5μm ((0,1um για επιλογή) | |||||
| Κάμερα | 2M HD ψηφιακή κάμερα GIGA | |||||
| Ζουμ φακούς | επαγγελματικός φακός αυτο-μεγέθυνσης Μεγέθυνση φακού μεγέθυνσης: 1~10X |
|||||
| Μεγέθυνση βίντεο | 18~195X (Σύμφωνα με τα διάφορα μοντέλα της επιλεγμένης κάμερας, η μεγέθυνση της θα μεταβάλλεται· η πραγματική μεγέθυνση εξαρτάται από τα δεδομένα μέτρησης) |
|||||
| Επικεφαλής | 8.1~1.3mm (Σύμφωνα με τα διαφορετικά συστήματα αντιστοίχισης της κάμερας και του φακού, το οπτικό πεδίο θα αλλάζει ανάλογα και το πραγματικό οπτικό πεδίο εξαρτάται από τα μετρούμενα δεδομένα) |
|||||
| Ακριβότητα* | ≤ (3+L/200) μm | |||||
| Φωτισμός | Προγραμματιζόμενο LED φωτισμό επιφάνειας 5 δακτυλίων 8 τμημάτων (40 τμήματα δαχτυλίδι φωτισμού,Συ-αξονικό φως,κινούμενο πολυχρωματικό δαχτυλίδι φωτισμού για επιλογή) |
|||||
