Διαδρομή άξονα Z: | 150mm | Αντικειμενικός φακός: | Το εγχειρίδιο ο φακός ζουμ/φακός 0.7-4.5X Autozoom/ο φακός Navitar για την επιλογή |
---|---|---|---|
Ενίσχυση: | 33-195X | Τομέας οράματος: | 8.1-1.3 |
Μέτρηση του ψηφίσματος: | 1um/0.5um/0.25um/0.1um για προαιρετικό | Μέτρηση του λογισμικού: | Λογικό τρισδιάστατο σύνθετο VUE που μετρά το λογισμικό |
Φωτισμός: | Οι προγραμματίσημες οδηγήσεις δαχτυλιδιών 8 τμημάτων για το φως επιφάνειας, 40 τμήματα χτυπούν τις ο | ||
Υψηλό φως: | Αυτόματο σύστημα μέτρησης όρασης Gantry,σύστημα μέτρησης όρασης Gantry 0,25 um |
Περιγραφή προϊόντος

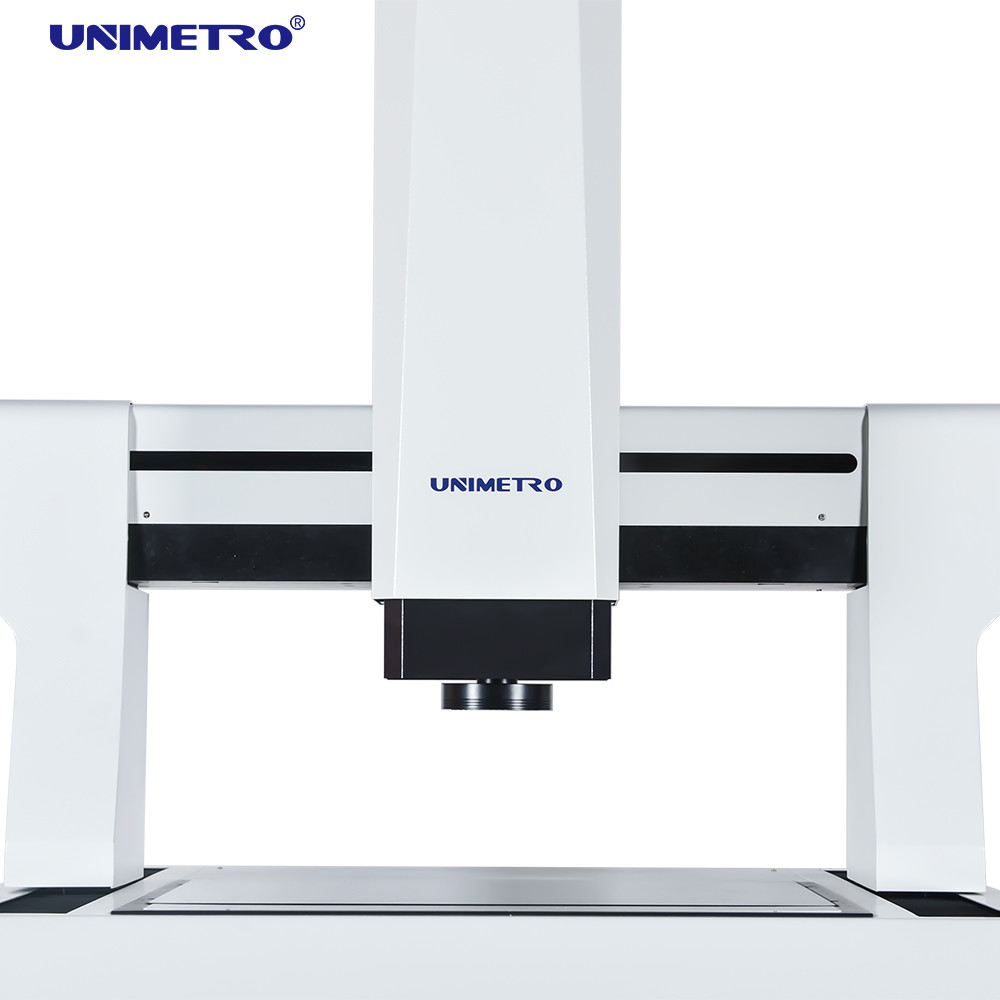

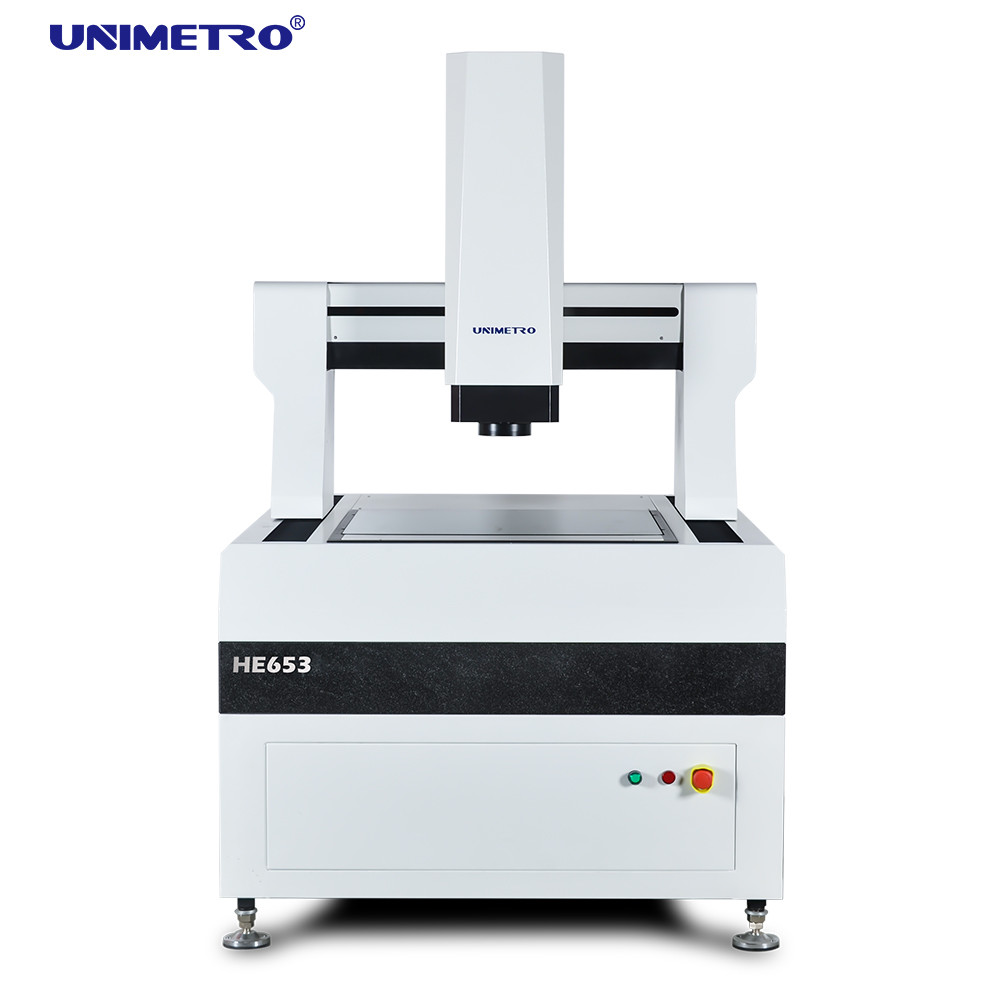

Το μηχάνημα μέτρησης της όρασης τύπου σκελετών υψηλής ακρίβειας της σειράς HE συνδυάζει υψηλή ακρίβεια και υψηλή απόδοση, προσφέρει μέτρηση υψηλής ταχύτητας για τα γεωμετρικά στοιχεία διαφορετικών ειδών εξαρτημάτων.Η σειρά HE χρησιμοποιείται ευρέως σε ποικίλες βιομηχανίες και προϊόντα όπως PCB, πλαστικοποιημένο υλικό με επένδυση χαλκού, μεγάλα γυαλιά, μονάδες LCD και μονωτικά υλικά κ.λπ.
Η ανάλυση πεπερασμένων στοιχείων εισάγεται στη διαδικασία σχεδιασμού της σειράς HE, εξασφαλίζει υψηλή ακαμψία και ακριβή μηχανική δομή.Η βάση του μηχανήματος χρησιμοποιεί δομή τύπου κινητής γέφυρας κλειστού πλαισίου, η οποία είναι απλή και προσφέρει υψηλή ικανότητα φόρτωσης και την καλύτερη απόδοση κίνησης.
Βάση μηχανής γρανίτη 000, προσφέρει υψηλή ακαμψία, αντοχή στη διάβρωση και υψηλή σταθερότητα.
Το στάδιο εργασίας είναι σε θέση να προκαθορίσει τη λύση στερέωσης πολλαπλών προϊόντων, επίσης ο συνδυασμός πολλαπλών φακών είναι για επιλογή, ικανοποιώντας διαφορετικές απαιτήσεις μέτρησης από διαφορετικούς πελάτες.
Το σύστημα ελέγχου κίνησης πλήρους κλειστού βρόχου εξασφαλίζει την καλύτερη απόδοση κίνησης και τοποθέτησης.
Με την ανάλυση πεπερασμένων στοιχείων και τον γρανίτη 000 βαθμού, έχουμε την πιο λογική και βελτιστοποιημένη σχεδίαση πλαισίου μηχανής, η οποία εξασφαλίζει υψηλή ακαμψία και αξιοπιστία.
Το μηχάνημα μέτρησης όρασης υψηλής απόδοσης της σειράς HE χρησιμοποιεί ελεγκτή κίνησης UWC και κινητήρες υψηλής ροπής, προσφέρει έλεγχο κίνησης υψηλής απόδοσης, η υψηλή επιτάχυνση και ο γρήγορος εντοπισμός προσφέρει υψηλή απόδοση στη διαδικασία μέτρησης.
Πακέτο λύσεων μηχανών μέτρησης όρασης μεγάλου μεγέθους UWC, κινητήρες Panasonic για επιλογή
Το πλαίσιο της μηχανής είναι με κινούμενη δομή σκελετού, η οποία εξασφαλίζει μια απλούστερη, εξυπνότερη δομή με υψηλότερη φόρτιση και καλύτερη απόδοση κίνησης.
Αναλυτικές εικόνες
Ο άξονας X/Y χρησιμοποιεί ακριβή τρόπο οδηγού επένδυσης, ο άξονας Z χρησιμοποιεί εγκάρσια ράγα υψηλής απόδοσης με την αρχική γερμανική ομάδα κίνησης τριβής.
Περιλαμβάνονται γραμμικές ζυγαριές Renishaw, με υψηλή ακρίβεια, σταθερότητα και μεγάλο κύκλο ζωής.
Σύμφωνα με τις απαιτήσεις των χρηστών, το στάδιο εργασίας είναι σε θέση να προκαθορίσει με πολλαπλούς τύπους φωτιστικών προϊόντων, επίσης είναι διαθέσιμη η επιλογή συνδυασμού πολλαπλών φακών και καμερών, δίνοντας μεγαλύτερη ευελιξία στους χρήστες.
Με το ισχυρό λογισμικό Rational-Vue, οι χρήστες μπορούν να επιτύχουν πολύπλοκα προγράμματα μέτρησης εύκολα.Στη μαζική παραγωγή, η μηχανή μέτρησης της όρασης της σειράς HE μπορεί να είναι ένα ισχυρό όργανο μέτρησης.
Παράμετροι
Μοντέλο |
HE 652 |

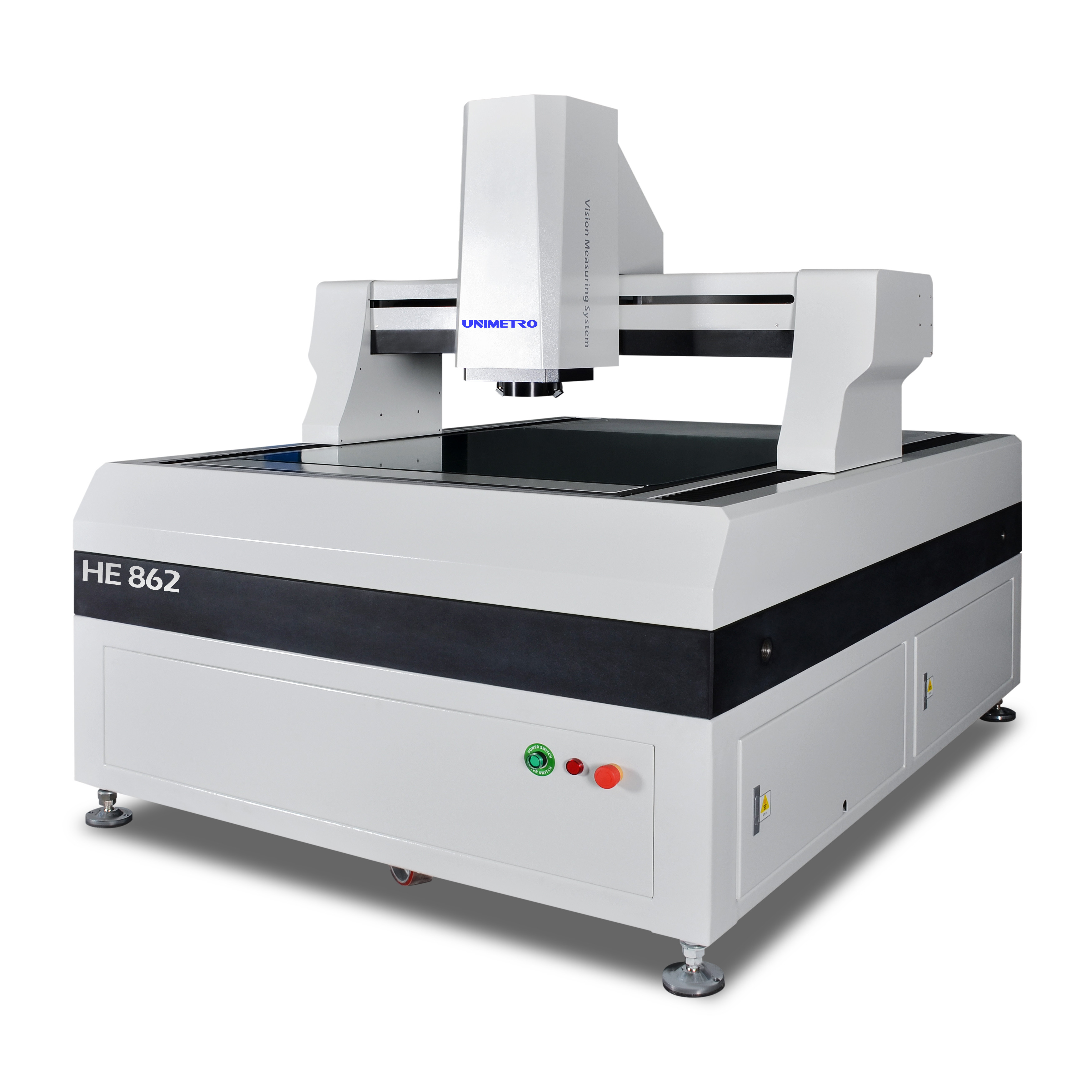

HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
X,Y Ταξίδι (mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
Ταξίδι με άξονα Z (mm) |
200 (μπορεί να αυξηθεί σύμφωνα με τις απαιτήσεις των πελατών) |
|||||
Χωρητικότητα φορτίου |
περίπου.35 κιλά |
|||||
Διάσταση (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
Βάρος (kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
Ανάλυση |
0,5μm (0,1um για επιλογή) |
|||||
ΦΩΤΟΓΡΑΦΙΚΗ ΜΗΧΑΝΗ |
Ψηφιακή κάμερα 2M HD GIGA |
|||||
Φακός μεγέθυνσης |
επαγγελματικός φακός αυτόματου ζουμ Μεγέθυνση φακού ζουμ: 1~10X |
|||||
Μεγέθυνση βίντεο |
18~195X (Σύμφωνα με τα διαφορετικά μοντέλα της επιλεγμένης κάμερας, η μεγέθυνσή της θα αλλάξει· η πραγματική μεγέθυνση εξαρτάται από τα δεδομένα μέτρησης) |
|||||
FOV |
8,1~1,3mm (Σύμφωνα με τα διαφορετικά σχήματα αντιστοίχισης κάμερας και φακού, το οπτικό πεδίο θα αλλάξει ανάλογα και το πραγματικό οπτικό πεδίο υπόκειται στα δεδομένα μέτρησης) |
|||||
Ακρίβεια* |
≤ (3+L/200)μm |
|||||
Φωτισμός |
Προγραμματιζόμενος φωτισμός επιφανείας LED 5 δακτυλίων 8 τμημάτων (δαχτυλιωτό φως 40 τμημάτων, ομοαξονικό φως, κινητό πολυχρωματικό δακτυλιοειδή φως για επιλογή) |
Προαιρετικές λύσεις
Φωτισμός:
|
Φακός:
|
Αισθητήρας αφής:
|
Αισθητήρας λέιζερ
|
4/8/40 τμήματα LED επιφανειακό φως δακτυλίου
48 τμήματα 4 χρώματα δαχτυλιδιού LED Κινητό δαχτυλίδι LED 4 χρωμάτων |
Χειροκίνητος βαθουλωμένος φακός ζουμ
Φακός αυτόματου ζουμ Χειροκίνητος οδοντωτός φακός zoom με ομοαξονικό φως Φακός αυτόματου ζουμ με ομοαξονικό φως |
Κιτ MCP Renishaw
Σφάλμα μέτρησης<=0,75μm Renishaw PH6+TP20 Σφάλμα μέτρησης<=0,35μm |
Αισθητήρας λέιζερ χωρίς επαφή KEYENCE
Αισθητήρας μέτρησης λευκού φωτός |
Στοιχεία της εταιρείας
Ο Πελάτης και ο Πράκτορας μας
FAQ |
---|
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία; |
A1: Είμαστε ένα εργοστάσιο και σας δίνουμε την πιο γρήγορη απάντηση σε 24 ώρες. |
Ε2: Σε τι ασχολείται κυρίως η εταιρεία σας; |
A2: Παράγουμε κυρίως μηχάνημα μέτρησης Vision, Μηχανή μέτρησης συντεταγμένων, σετ φωτιστικών CMM & VMM κ.λπ. |
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή; |
A3: Εφόσον μας λέτε την ποικιλία και το μέγεθος του προϊόντος που πρέπει να μετρηθεί, η επαγγελματική μας ομάδα θα σας συμβουλεύσει για όργανο μέτρησης κατάλληλων προδιαγραφών. |
Q4: Δέχεστε προσαρμοσμένη υπηρεσία; |
Α4: Να είστε σίγουροι!Μπορούμε να παρέχουμε όχι μόνο τυπικά μηχανήματα, αλλά και μηχανήματα προσαρμοσμένα στις ανάγκες του πελάτη. |
Ε5: Ποια είναι η περίοδος εγγύησής σας; |
A5: Η περίοδος εγγύησης του προϊόντος μας είναι 1 έτος.Η ποιότητα των προϊόντων μας είναι πολύ σταθερή και έχουμε βελτιώθηκε πολύ σε ορισμένα εύθραυστα μέρη.Μπορείτε να είστε σίγουροι για την ποιότητα των προϊόντων μας. |
