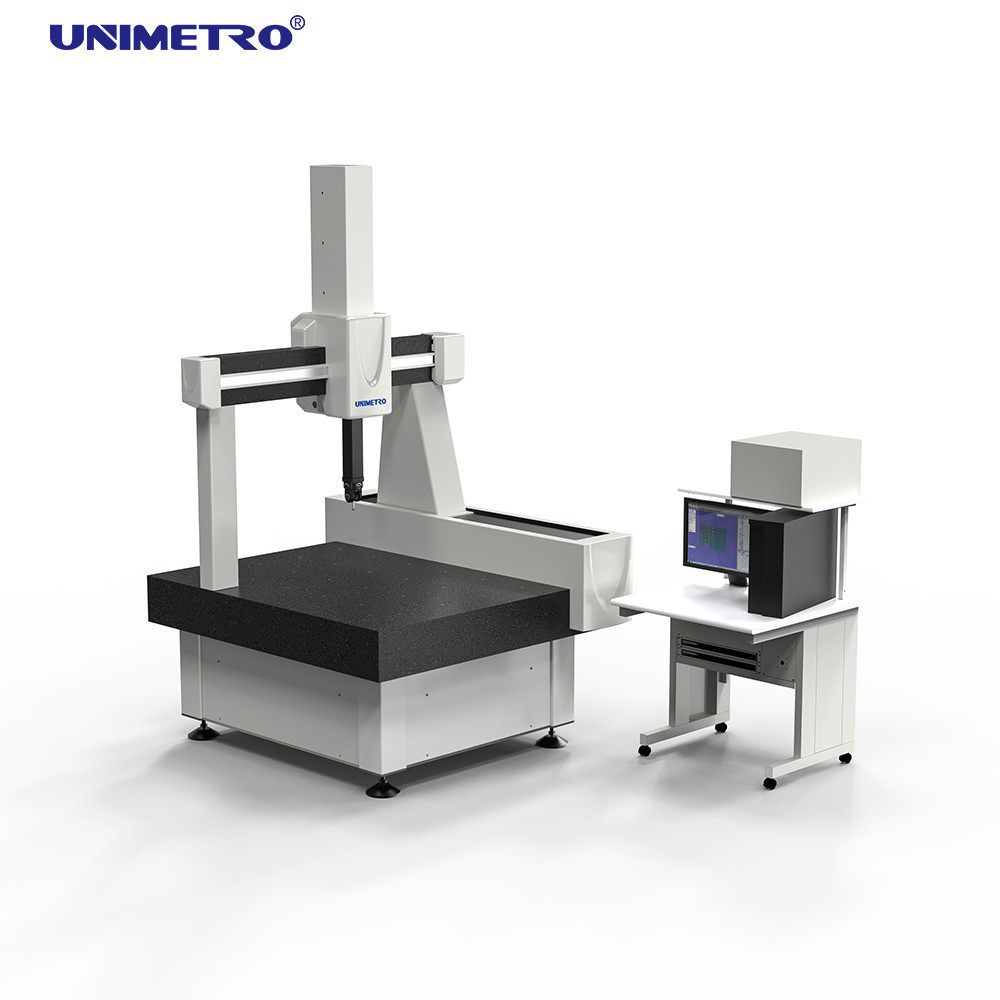

Μηχανή μέτρησης συντεταγμένων 3D με κατασκευή κεραμικής δέσμης για υψηλή ακρίβεια

3D Coordinate Measuring Machine Featuring Ceramic Beam Construction for High Precision

3D Coordinate Measuring Machine Featuring Ceramic Beam Construction for High Precision

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	UNIMETRO
Πιστοποίηση:	ISO
Αριθμό μοντέλου:	Νέο

Ποσότητα παραγγελίας min:	1SET
Τιμή:	διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Ξύλινη περίπτωση
Χρόνος παράδοσης:	40-45days
Όροι πληρωμής:	T/T,L/C,D/A,D/P,Western Union,MoneyGram
Δυνατότητα προσφοράς:	10 σετ το μήνα

Καλύτερη τιμή Επικοινωνήστε

Λεπτομερής ενημέρωση

Όνομα προϊόντος:	Κεραμικό σχέδιο CMM ακτίνων ισότιμη μετρώντας μηχανή με την υψηλότερη ακρίβεια	Μοντέλο:	Νέο
MPEe:	≤ 0.9+L/350 (μm)	MPEp:	0.9μm
Πρακομμένος:	12 Μήνες	Πλεονέκτημα:	Υψηλή Ακρίβεια
Επισημαίνω:	Κεραμικές ισότιμες μετρώντας μηχανές ακτίνων , Τρισδιάστατη ισότιμη μηχανή μέτρησης υψηλής ακρίβειας , Κεραμική μηχανή μέτρησης ακτίνων τρισδιάστατη ισότιμη

Περιγραφή προϊόντων

Μηχανή μέτρησης 3D συντεταγμένων με κατασκευή κεραμικής δοκού για υψηλή ακρίβεια

Μηχανή μέτρησης συντεταγμένων 3D υψηλής ακρίβειας - 12 μήνες εγγύηση

Επισκόπηση προϊόντος

Η μηχανή μέτρησης συντεταγμένων της σειράς Neon υιοθετεί καινοτόμο κεραμικό σχεδιασμό για να επιτύχει δυνατότητες σάρωσης και ανίχνευσης εξαιρετικά υψηλής ακρίβειας. Ιδιαίτερα κατάλληλο για τις ανάγκες εφαρμογής προϊόντων υψηλής ακρίβειας στους τομείς της ηλεκτρονικής, της αυτοκινητοβιομηχανίας και της αεροδιαστημικής. Αυτό το μοναδικό σύστημα τριών συντεταγμένων μπορεί να εξοπλιστεί με πολλαπλούς ανιχνευτές τριών συντεταγμένων.

Τεχνικές Παράμετροι

Σειρά	Εύρος ταξιδιού (mm)	Ακρίβεια (χμ)
Όνομα προϊόντος	Μηχανή μέτρησης συντεταγμένων τύπου Gantry CMM για επιθεώρηση αυτοκινήτου
Σειρά Ne	Χ: 600-1000, Υ: 600, Ζ: 600-700	MPEe: 0,9+L/350um, MPEp: 0,9um
Σειρά 800	Χ: 800-1500, Υ: 700	-
Σειρά 1000	Χ: 1000-3000, Υ: 800	-
Σειρά 1200	Χ: 1500-4000, Υ: 1000	-
Σύστημα λογισμικού	Rational-DMIS Advanced έκδοση (CAD)
Σύστημα Ελέγχου & Σύστημα Ανιχνευτή	Περιλαμβάνει joystick, σύστημα ελέγχου RENISHAW με joystick MCU
Σετ ανιχνευτή	RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M
Ανιχνευτής γραφίδα	Γραφίδα RENISHAW M2 M3

Τυπικές Εφαρμογές

Ανταλλακτικά κινητήρα και κιβωτίου ταχυτήτων αυτοκινήτου
Λεπίδες αεροπορίας, κινητήρες και εξαρτήματα αεροσκαφών
Γενική Μηχανική Ακριβείας
Φαρμακευτική Παραγωγή

Βασικά Χαρακτηριστικά

Πλατφόρμα εργασίας

Πλατφόρμα από γρανίτη υψηλής ποιότητας με ακριβή ράγα οδηγού χελιδονοουράς. Η πλατφόρμα εργασίας γρανίτη χρησιμεύει ως βάση της μηχανής, επηρεάζοντας σημαντικά τη συνολική απόδοση. Το υλικό γρανίτη της πλατφόρμας, σε συνδυασμό με ακριβείς ράγες οδηγού χελιδονοουράς, μειώνει αποτελεσματικά τους κραδασμούς και βελτιώνει την απόδοση του μηχανήματος.

Τρεις Άξονες Οδηγός

Πλήρως κλειστή κεραμική κατασκευή δοκού και ατράκτου. Και οι δύο άξονες X και Z διαθέτουν κεραμικά εξαρτήματα που είναι ανθεκτικά στη σκουριά, προσφέρουν εξαιρετική ακαμψία και παρέχουν μικρότερους συντελεστές θερμικής διαστολής για μεγαλύτερη ακρίβεια.

Στήριγμα βάσης

Διπλός παθητικός μηχανισμός απόσβεσης σχεδιασμένος για περιβάλλοντα εργοστασίων παραγωγής. Αυτή η καινοτόμος δομή αποτρέπει την επίδραση κραδασμών χαμηλής συχνότητας από κοντινά μηχανήματα ή οχήματα μεταφοράς, εξασφαλίζοντας ακρίβεια μέτρησης ενώ μειώνεται η ανάγκη για πρόσθετα αντισεισμικά μέτρα θεμελίωσης.

Σύστημα λογισμικού

Το Rational-DMIS είναι ένα πρόσφατα αναπτυγμένο πακέτο λογισμικού ολοκληρωμένης τρισδιάστατης μέτρησης μεγάλης κλίμακας που έχει σχεδιαστεί για να φιλοξενεί τόσο αρχάριους όσο και προχωρημένους χρήστες. Το λογισμικό έχει αναπτυχθεί με έναν πλήρη και εγγενή πυρήνα DMIS σύμφωνα με τα πρότυπα DMIS έκδοσης 5.0, καθιστώντας το μοντέλο τυποποίησης λογισμικού μέτρησης CMM. Το DMIS έχει γίνει πρότυπο ISO (ISO 22093:2003).

Εικόνες προϊόντων

Neon Series 3D Coordinate Measuring Machine - Front View

Neon Series 3D Coordinate Measuring Machine - Side View

Neon Series 3D Coordinate Measuring Machine - Control Panel

Neon Series 3D Coordinate Measuring Machine - Measurement Area
