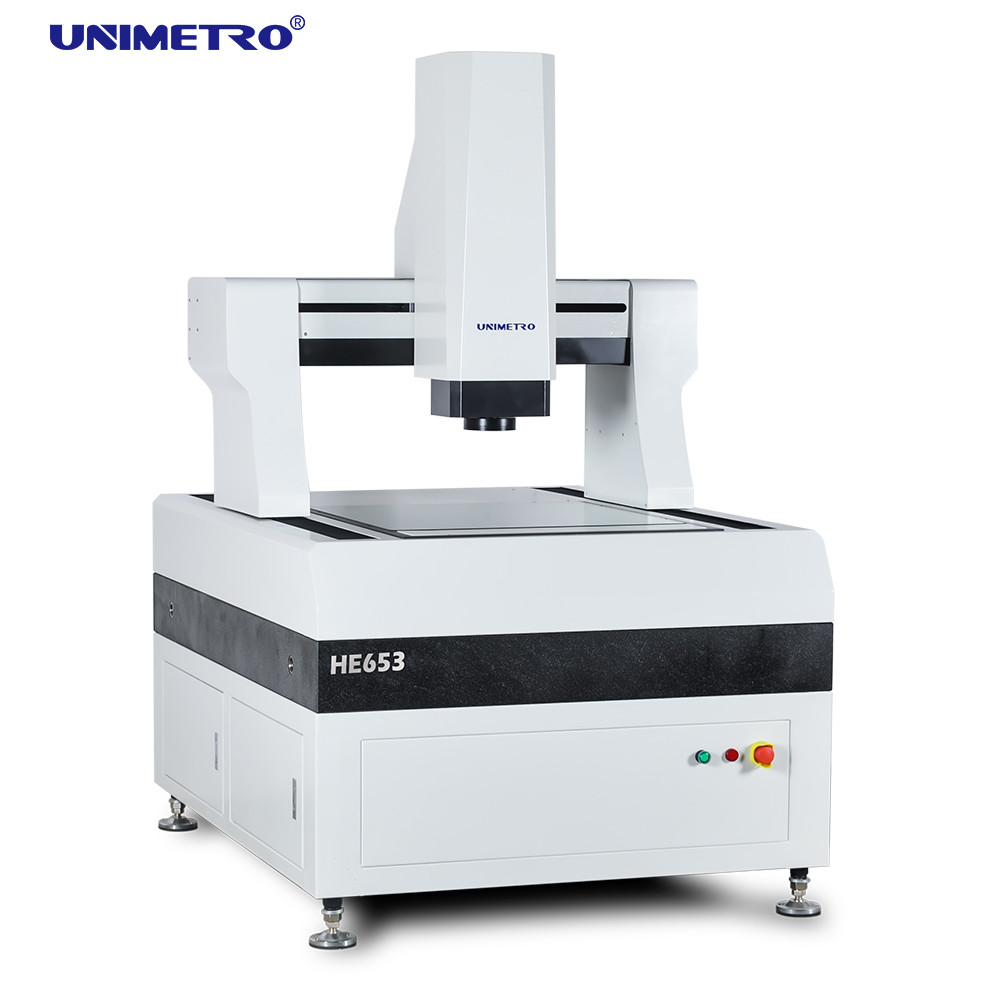

Σύστημα μέτρησης όρασης υψηλής ανάλυσης με σχεδιασμό κινητού σκελετού

Πλήρες αυτόματο σύστημα όρασης για μέτρηση αφής μεγάλο μηχάνημα μέτρησης όρασης

Τα συστήματα οπτικής μέτρησης τύπου σκελετών υψηλής ακρίβειας της σειράς HE συνδυάζουν υψηλή ακρίβεια και υψηλή απόδοση, προσφέρουν μέτρηση υψηλής ταχύτητας για τα γεωμετρικά, στοιχεία, διαφορετικών ειδών εξαρτημάτων. Η σειρά HE χρησιμοποιείται ευρέως σε ποικίλες βιομηχανίες και προϊόντα όπως PCB, πολυστρωματικό υλικό με επένδυση χαλκού, γυαλί μαξιλαριών, μονάδες LCD και μονωτικά υλικά κ.λπ.

Η ανάλυση πεπερασμένων στοιχείων εισάγεται στη διαδικασία σχεδιασμού της σειράς HE, διασφαλίζει υψηλή ακαμψία και ακριβή μηχανική δομή. Η βάση του μηχανήματος χρησιμοποιεί δομή τύπου κινητής γέφυρας κλειστού πλαισίου, η οποία είναι απλή και προσφέρει υψηλή ικανότητα φόρτωσης και την καλύτερη απόδοση κίνησης.

Χαρακτηριστικά Προϊόντος

Χαρακτηριστικά μεγάλης μηχανής μέτρησης όρασης:
>> Η κινητή δομή σκελετού και το τεμάχιο εργασίας στερεώνονται κατά τη μέτρηση.
>> Πλήρης αυτόματος έλεγχος κλειστού βρόχου CNC τεσσάρων αξόνων, πλήρως αυτόματη μέτρηση.
>> Βάση και δοκός από γρανίτη 000, σταθερή και αξιόπιστη.
>> Χάρακας ανοιχτής σχάρας με ανάλυση 0,1 um, υψηλή ακρίβεια και καλή σταθερότητα.
>> Η γραμμική ράγα οδήγησης ακριβείας, η σφαιρική βίδα ποιότητας λείανσης και ο σερβοκινητήρας AC Panasonic διασφαλίζουν τη σταθερότητα της ακρίβειας τοποθέτησης του συστήματος κίνησης του μηχανήματος.
>> Έγχρωμη κάμερα υψηλής ανάλυσης για να καλύψει τις απαιτήσεις καθαρής παρατήρησης και σταθερής μέτρησης.
>> Φακός συνεχόμενου αυτόματου ζουμ 6,5x, ακριβές αυτόματο ζουμ, αρκεί η διόρθωση ενός εικονοστοιχείου.
>> Η προγραμματιζόμενη πηγή φωτός επιφανειακής πηγής LED 5 δακτυλίων 8 ζωνών και το σύστημα πηγής φωτός παράλληλου περιγράμματος LED μετάδοσης μπορούν να πραγματοποιήσουν έξυπνα ρύθμιση φωτεινότητας 256 επιπέδων.
>> Ο εισαγόμενος αισθητήρας επαφής έχει διαμορφωθεί ώστε να πραγματοποιεί τρισδιάστατη μέτρηση.
>> Το λογισμικό αυτόματης μέτρησης εικόνας Immeasuring4.2 με ανεξάρτητα δικαιώματα ιδιοκτησίας παρέχεται στάνταρ, το οποίο είναι ισχυρό και εύκολο στη χρήση.

Λειτουργία λογισμικού

Η μεγάλη μας μηχανή μέτρησης όρασης έχει ισχυρό λογισμικό για υποστήριξη.

▶Με το σύνθετο λογισμικό μέτρησης External-Array RationalVue, η σειρά ULTRA είναι σε θέση να προσφέρει ισχυρή λειτουργία σύνθετης μέτρησης 2D/3d.

▶Η απλή και κατανοητή διεπαφή λειτουργίας καθιστά τη μέτρηση πιο απλή και αποτελεσματική.

▶Το αυτόματο πρόγραμμα μέτρησης μπορεί να ρυθμιστεί για να ολοκληρώσει τη μέτρηση παρτίδας αποτελεσματικά και γρήγορα.

Παράμετροι

Πληροφορίες εταιρείας

Ο Πελάτης και ο Πράκτοράς μας

FAQ
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
A1: Είμαστε ένα εργοστάσιο και σας δίνουμε την πιο γρήγορη απάντηση σε 24 ώρες.
Ε2: Σε τι ασχολείται κυρίως η εταιρεία σας;
A2: Παράγουμε κυρίως μηχάνημα μέτρησης Vision, Μηχανή μέτρησης συντεταγμένων, σετ φωτιστικών CMM & VMM κ.λπ.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
A3: Εφόσον μας λέτε την ποικιλία και το μέγεθος του προϊόντος που πρόκειται να μετρηθεί, η επαγγελματική μας ομάδα θα σας συμβουλεύσει για όργανο μέτρησης κατάλληλων προδιαγραφών.
Q4: Δέχεστε προσαρμοσμένη υπηρεσία;
Α4: Να είστε σίγουροι! Μπορούμε να παρέχουμε όχι μόνο τυπικά μηχανήματα, αλλά και μηχανήματα προσαρμοσμένα στις ανάγκες του πελάτη.
Ε5: Ποια είναι η περίοδος εγγύησής σας;
A5: Η περίοδος εγγύησης του προϊόντος μας είναι 1 έτος. Η ποιότητα των προϊόντων μας είναι πολύ σταθερή και έχουμε βελτιώθηκε πολύ σε ορισμένα εύθραυστα μέρη. Μπορείτε να είστε σίγουροι για την ποιότητα των προϊόντων μας.
