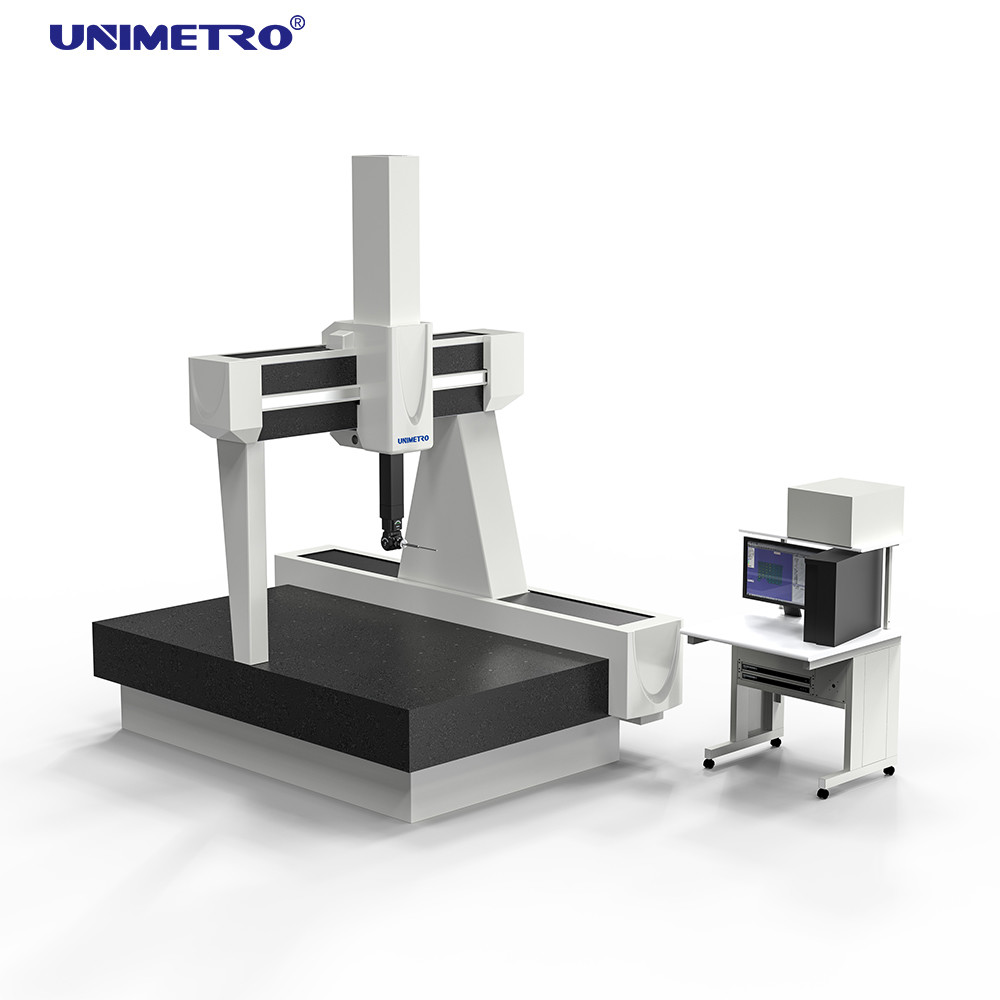

Εξοπλισμός μηχανής μέτρησης συντεταγμένων (CMM) με τεχνολογία μέτρησης μικρών οπών

Το "Helium" αντιπροσωπεύει το μηχάνημα μέτρησης υψηλότερης ακρίβειας που αναπτύχθηκε και σχεδιάστηκε εξ ολοκλήρου από την UNIMETRO. Κάθε εξάρτημα υφίσταται αυστηρή επιλογή κατά την κατασκευή, εξασφαλίζοντας τέλεια και έγκαιρη ενσωμάτωση κατά τη συναρμολόγηση. Όλα τα μηχανήματα μέτρησης είναι πιστοποιημένα σύμφωνα με τα πρότυπα ISO 10360-2, χρησιμοποιώντας δύο τυποποιημένες διαδικασίες αποδοχής. Η επαλήθευση ακριβείας περιλαμβάνει μέτρηση λέιζερ εξαιρετικής ακρίβειας και τυποποιημένες δοκιμές με στερεά μέτρα πιστοποιημένα από την DKD, όπως μπλοκ μετρητών και πλάκες μπάλας.

Μέτρηση SW: Rational-DMIS Advanced έκδοση (CAD)
Εγχειρίδιο: Εγχειρίδιο + δίσκος

Περιλαμβάνει χειριστήριο joystick με σύστημα ελέγχου RENISHAW και χειριστήριο MCU
Σετ ανιχνευτών: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Γραφίδα ανιχνευτή: γραφίδα RENISHAW M2 M3

• Πατέντα διπλής παθητικής απόσβεσης κραδασμών:Ενσωματωμένο απευθείας στο πλαίσιο του μηχανήματος, επιτρέποντας την τοποθέτηση κοντά στην παραγωγή χωρίς ειδικές απαιτήσεις θεμελίωσης.
• Τραπέζι εργασίας από γρανίτη υψηλής ποιότητας:Κατασκευασμένο με υψηλής ακρίβειας, βαρύ και σταθερό φυσικό γρανίτη από "Mount TAI" για ανώτερη απόσβεση κραδασμών και απόδοση.
• Εσωκλειόμενοι οδηγοί σε όλους τους άξονες:Προστατεύει τους οδηγούς από ζημιές, ρύπους και άμεσες θερμικές επιδράσεις, κατάλληλο για περιβάλλοντα με σκόνη.
• Εισαγόμενα βασικά μέρη:Χρησιμοποιεί εξαρτήματα διάσημης μάρκας (σερβοκινητήρας, σύστημα μετάδοσης, πνευματικό σύστημα) για βέλτιστη ακρίβεια και διάρκεια ζωής.
• Οπτική ζυγαριά RENISHAW:Οπτική ζυγαριά υψηλής ακρίβειας με ανάλυση 0,5um για ανώτερη ακρίβεια μέτρησης.
• Τρόπος οδηγού περιβάλλοντος ρουλεμάν αέρα:Περιβάλλουσα δομή 4 όψεων με πολλαπλούς ρυθμιστές πίεσης αέρα και δακτυλιοειδές πνευματικό ρουλεμάν για σταθερότητα του οργάνου.
• Τεχνολογία μικρών οπών:Κατανάλωση αέρα: 150NL/Min. Δημιουργεί ζώνη συμπύκνωσης μεταξύ του ρουλεμάν αέρα και του οδηγού για την αντιστάθμιση της θερμότητας από την τριβή κίνησης, βελτιώνοντας τη θερμική σταθερότητα και τη μακροπρόθεσμη ακρίβεια.

Το Rational-DMIS είναι ένα πρόσφατα αναπτυγμένο πακέτο λογισμικού ολοκληρωμένης τρισδιάστατης μέτρησης μεγάλης κλίμακας που έχει σχεδιαστεί για να ανταποκρίνεται τόσο σε αρχάριους όσο και σε προχωρημένους χρήστες. Αναπτύχθηκε με πλήρη εγγενή πυρήνα DMIS (πρότυπο ISO 22093:2003), αντιπροσωπεύει το μοντέλο για την τυποποίηση λογισμικού μέτρησης CMM.
