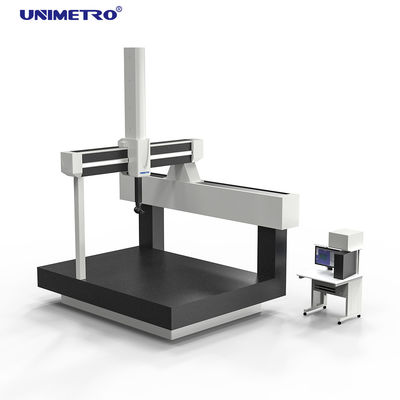

Μηχανή μέτρησης συντεταγμένων 3D με κατασκευή κεραμικής δέσμης για αυξημένη ακρίβεια
Σχεδιασμός κεραμικής δέσμης 3D συντεταγμένης μετρητής με υψηλότερη ακρίβεια
Επισκόπηση του προϊόντος
Η μηχανή μέτρησης συντεταγμένων της σειράς Neon υιοθετεί καινοτόμο κεραμικό σχεδιασμό για την επίτευξη εξαιρετικά υψηλής ακρίβειας μετρήσεων και ανίχνευσης.Ιδιαίτερα κατάλληλο για τις ανάγκες εφαρμογής προϊόντων υψηλής ακρίβειας στον τομέα της ηλεκτρονικήςΤο μοναδικό αυτό μηχάνημα μέτρησης τριών συντεταγμένων μπορεί να εξοπλιστεί με πολλαπλούς ανιχνευτές τριών συντεταγμένων.
Τεχνικές παραμέτρους
| Ονομασία του προϊόντος |
Περιοχή οδήγησης (mm) |
Ακριβότητα (μμ) |
| Μηχανή μέτρησης συντεταγμένων τύπου γκάντρι CMM για επιθεώρηση αυτοκινήτων |
Άξονας Χ: 600-1000
Άξονας Y: 600
Άξονας Z: 600 |
MPEe: 0,9+L/350um
MPEp: 0,9um |
Άξονας Χ: 800-1500
Άξονας Y: 800
Άξονας Z: 700 |
- |
Άξονας Χ: 1000-3000
Άξονας Y: 1000
Άξονας Z: 800 |
- |
Άξονας Χ: 1500-4000
Άξονας Y: 1200
Άξονας Z: 1000 |
- |
Σύστημα λογισμικού
Μέτρηση SW:Επικαιροποιημένη έκδοση Rational-DMIS (CAD)
Οδηγία:Εγχειρίδιο + δίσκος
Σύστημα ελέγχου & Σύστημα ανίχνευσης
Σύστημα ελέγχου:Περιλαμβάνει το joystick, το σύστημα ελέγχου RENISHAW, περιλαμβάνει το joystick MCU
Συγκρότημα ανίχνευσης:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Στυλό ανιχνευτή:Στυλό RENISHAW M2
Τυπικές εφαρμογές
- Μέρη κινητήρων και κιβωτίων ταχυτήτων αυτοκινήτων
- Αεροπορικές λεπίδες, κινητήρες και μέρη αεροσκαφών
- Γενική Μηχανική Ακριβείας
- Φαρμακευτική κατασκευή
Βασικά χαρακτηριστικά
Πλατφόρμα εργασίας
Υψηλής ποιότητας πλατφόρμα από γρανίτη, ακριβής σιδηροτροχιά καθοδήγησης με αλεπού
Η πλατφόρμα εργασίας από γρανίτη χρησιμεύει ως το θεμέλιο της μηχανής, με την ποιότητά της να επηρεάζει άμεσα τη συνολική απόδοση.Η πλατφόρμα είναι κατασκευασμένη από γρανίτιο υλικό σε συνδυασμό με ακριβείς ράγες καθοδήγησης., μειώνοντας αποτελεσματικά τις δονήσεις του μηχανήματος και βελτιώνοντας τη συνολική απόδοση.
Οδός καθοδήγησης τριών αξόνων
Πλήρως κλειστό, κεραμική δομή, σπιντέλ
Και οι δύο άξονες X και Z διαθέτουν κεραμική κατασκευή, παρέχοντας αντοχή στη σκουριά, εξαιρετική ακαμψία, μικρότερο συντελεστή θερμικής διαστολής και υψηλότερη ακρίβεια.
Κράτηση βάσης
Διπλός παθητικός μηχανισμός αποσβεσμού
Οι μηχανές μέτρησης συντεταγμένων χρησιμοποιούνται συνήθως σε εργοστάσια παραγωγής όπου οι δονήσεις από κοντινά μηχανήματα ή οχήματα μεταφοράς μπορούν να επηρεάσουν κρίσιμα την ακρίβεια.Ενώ η δημιουργία γόνιμων θεμελίων είναι μια βασική λύσηΗ τριών συντεταγμένων στήριξή μας ενσωματώνει μια διπλή παθητική δομή αποσβεσμού για να αποτρέψει τις επιπτώσεις της χαμηλής συχνότητας δονήσεων,διασφάλιση της ακρίβειας των μετρήσεων, μειώνοντας παράλληλα την ανάγκη για εκτεταμένα μέτρα για τα θεμέλια που είναι ανθεκτικά σε σεισμούς.
Λογισμικό
Το Rational-DMIS είναι ένα πρόσφατα αναπτυγμένο πακέτο λογισμικού ολοκληρωμένης μεγάλης κλίμακας 3D μέτρησης.καθώς και τις λειτουργικές απαιτήσεις των προηγμένων χρηστώνΤο πιο σημαντικό είναι ότι αντιπροσωπεύει ένα μοντέλο τυποποίησης λογισμικού μέτρησης CMM.
Τα ορθολογικά προγράμματα DMIS σχεδιάζονται με τον πλήρη και εγγενή πυρήνα DMIS μέχρι την έκδοση 5.0 του DMIS, η οποία είναι θεμελιωδώς διαφορετική από το λεγόμενο "υποστήριξη DMIS" (όπου ο πυρήνας δεν είναι DMIS).Όπως είναι ευρέως αναγνωρισμένο, το DMIS έχει γίνει πρότυπο ISO (ISO 22093:2003).

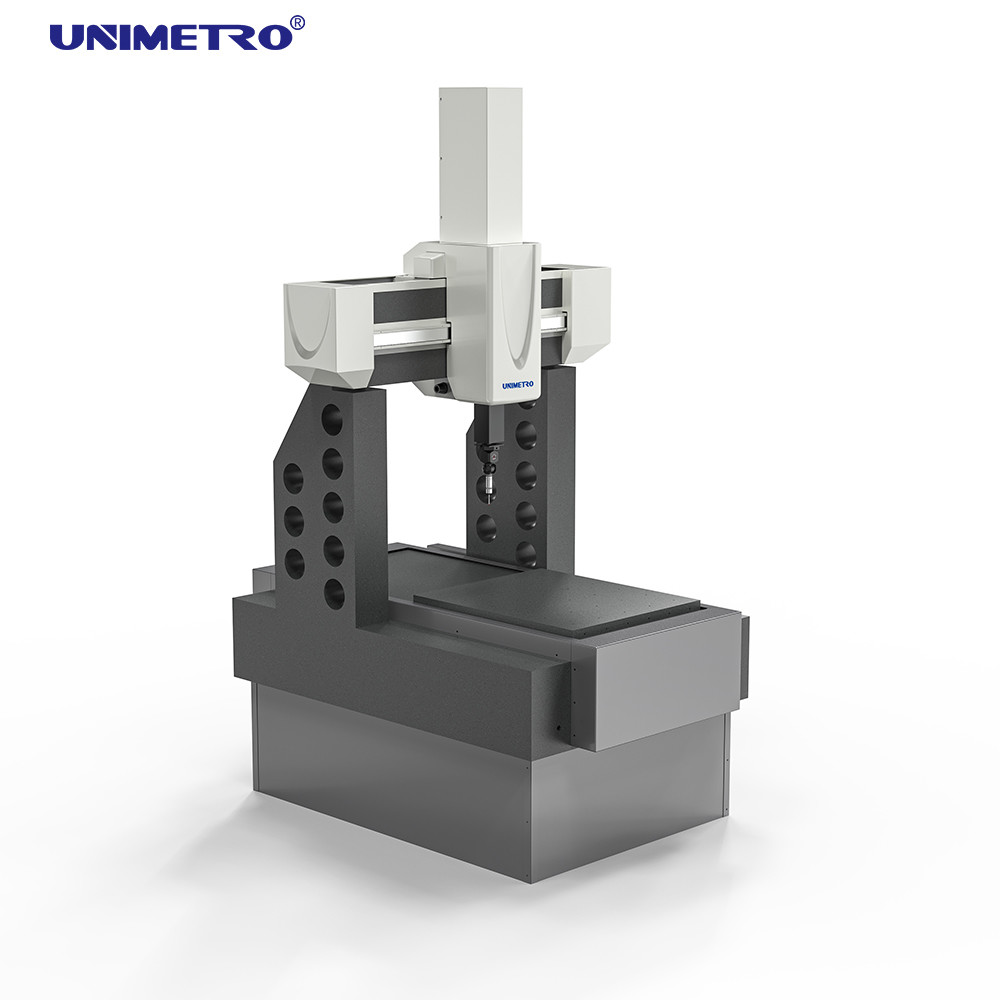

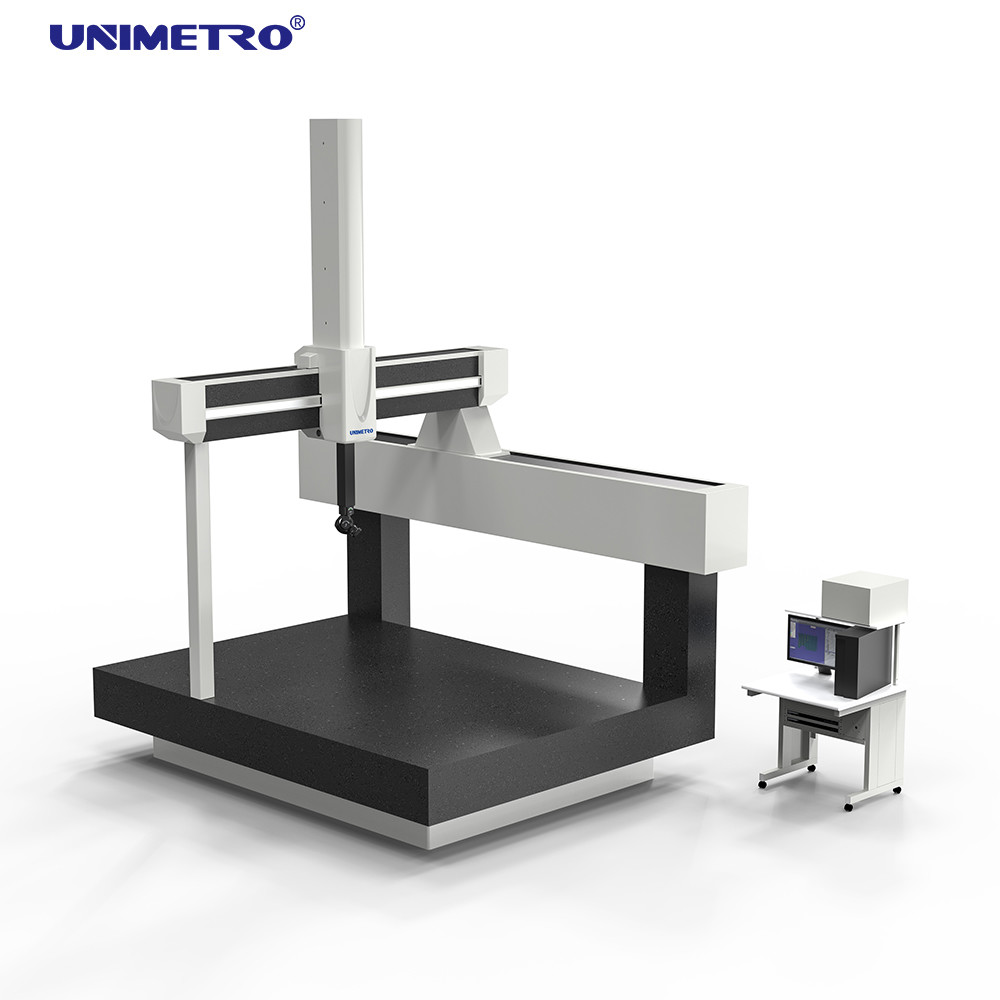

Εικόνες προϊόντων
Οι πελάτες και οι πράκτορές μας
Συχνές Ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Ε2: Τι παράγει κυρίως η εταιρεία σας;
Α2: Κατασκευάζουμε κυρίως μηχανές μέτρησης όρασης, μηχανές μέτρησης συντεταγμένων, κορδόνια CMM & VMM και συναφείς εξοπλισμούς.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Απάντηση 3: Απλώς ενημερώστε μας για την ποικιλία και το μέγεθος των προϊόντων που πρέπει να μετρηθούν και η επαγγελματική ομάδα μας θα σας συστήσει όργανα μέτρησης με τις κατάλληλες προδιαγραφές.
Ε: Δέχεστε την εξατομικευμένη υπηρεσία;
Α4: Ασφαλώς! Παρέχουμε τόσο τυποποιημένα μηχανήματα όσο και προσαρμοσμένες λύσεις, προσαρμοσμένες στις απαιτήσεις των πελατών.
Ε: Ποια είναι η περίοδος εγγύησης σας;
Α5: Η περίοδος εγγύησης των προϊόντων μας είναι 1 έτος. Η ποιότητα των προϊόντων μας είναι πολύ σταθερή και έχουμε κάνει σημαντικές βελτιώσεις στα εύθραυστα μέρη. Μπορείτε να είστε σίγουροι για την ποιότητα των προϊόντων μας.
