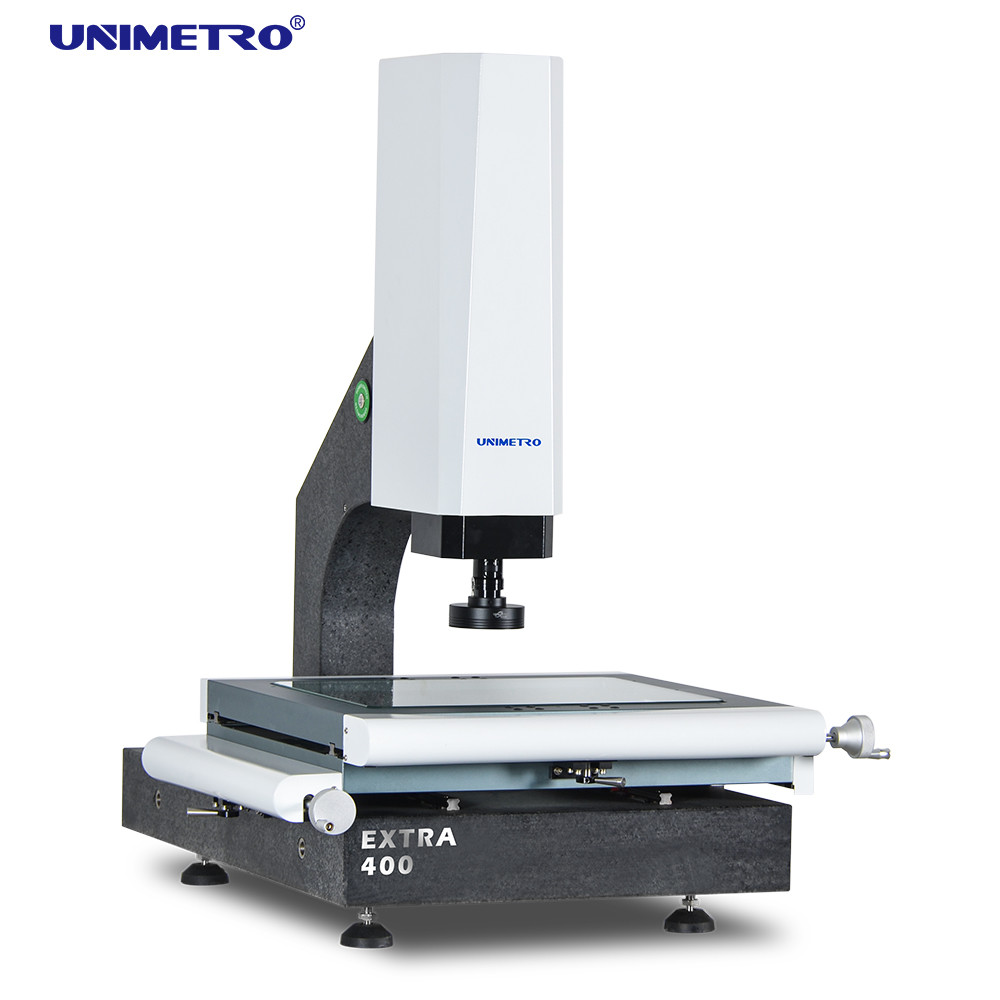

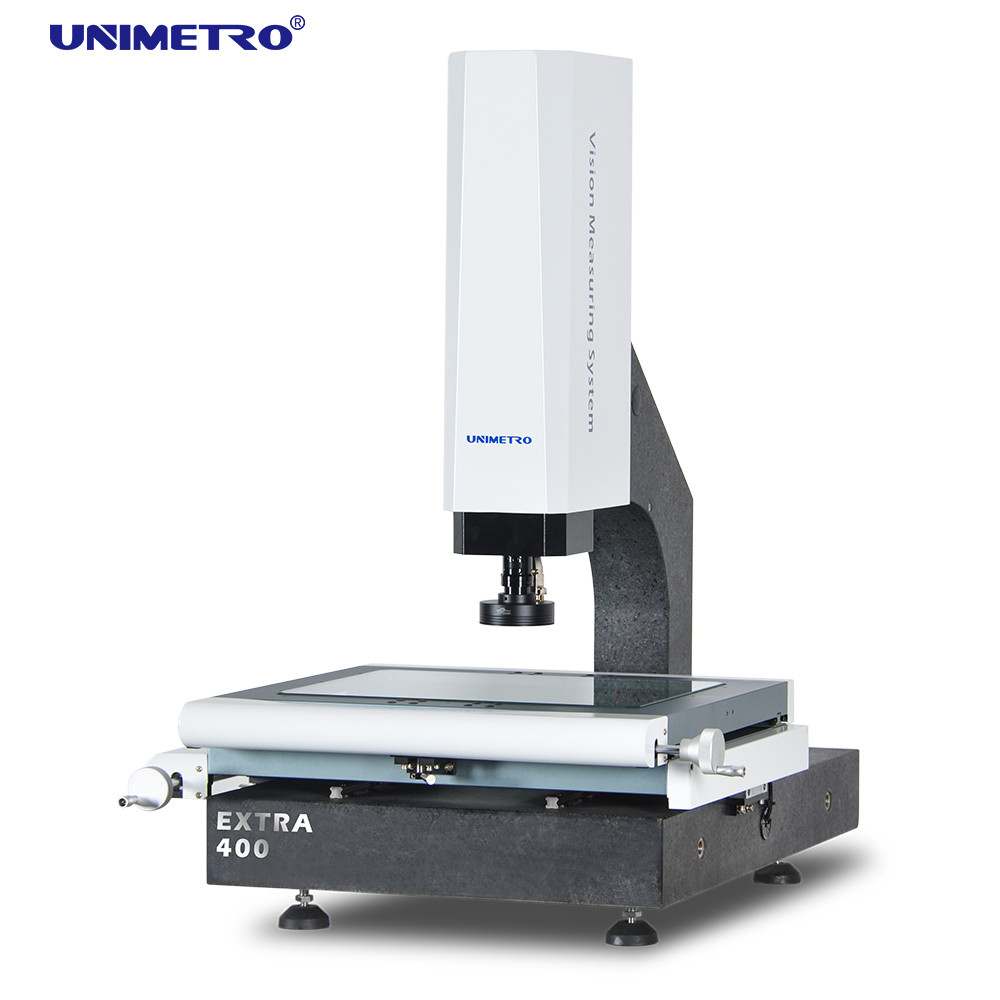

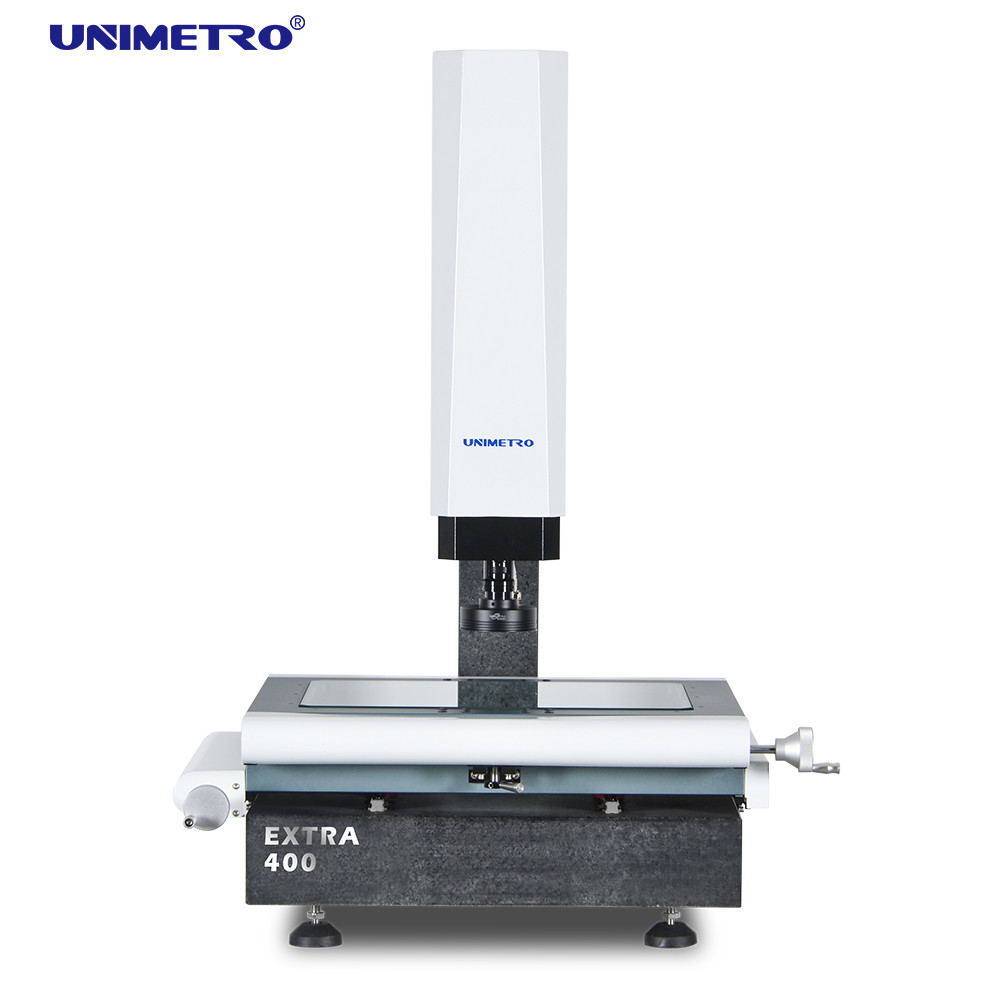

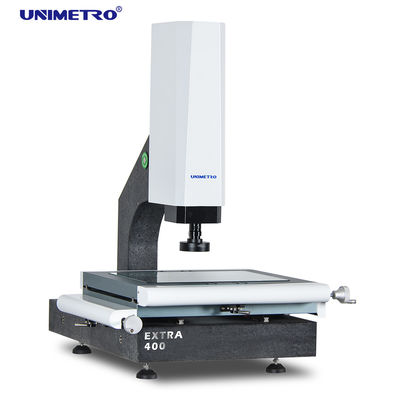

Ημιαυτόματο σύστημα μέτρησης όρασης (VMM) με επαναληψιμότητα 2,5 μm, Μοντέλο E300

Υψηλής ακρίβειας αισθητήρα αφής ημιαυτόματος εξοπλισμός μέτρησης όρασης Μηχάνημα vmm





Διαμόρφωση Hardeare



Χαρακτηριστικά λογισμικού

Οι μηχανές μέτρησης της όρασής μας μπορούν να προσθέσουν ανιχνευτή για να πραγματοποιήσουν τρισδιάστατη λειτουργία
● Εύκολη βαθμονόμηση
● Πολλαπλή γωνία αφής
● Γρήγορη ρύθμιση συστήματος συντεταγμένων
● Συμβατό με την πλήρη σειρά στυλιζαρίσματος Renishaw
● Υποστηρίζεται μονάδα CAD (Προαιρετικό)
● Έξοδος τρισδιάστατου σχεδίου
● Συμβατός ανιχνευτής αστεριού
● Τρισδιάστατη μέτρηση διαστάσεων
● Ο αισθητήρας εικόνας και αφής συνδυάζουν τη μέτρηση
● Υποστηρίζεται ράφι ανιχνευτή (Προαιρετικό)


Παράμετροι

Η παράμετρος των μηχανών μέτρησης της όρασής μας είναι όπως δείχνει το παρακάτω διάγραμμα:


Μοντέλο		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Διάσταση(mm)(Μ*Π*Υ)		500*540*930	600*740*980	700*840*980	800*940*980
Εύρος μέτρησης (mm) (X*Y*Z)		200*100*150	300*200*200	400*300*200	500*400*200
Ακρίβεια μέτρησης (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Επαναληψιμότητα (μm)		2.5	2.5	2.5	3
Βάρος (kg)		140 κιλά	190 κιλά	240 κιλά	290 κιλά
Εικόνα και Μέτρηση	CCD	200 mm (μπορεί να αυξηθεί σύμφωνα με τις απαιτήσεις των πελατών)

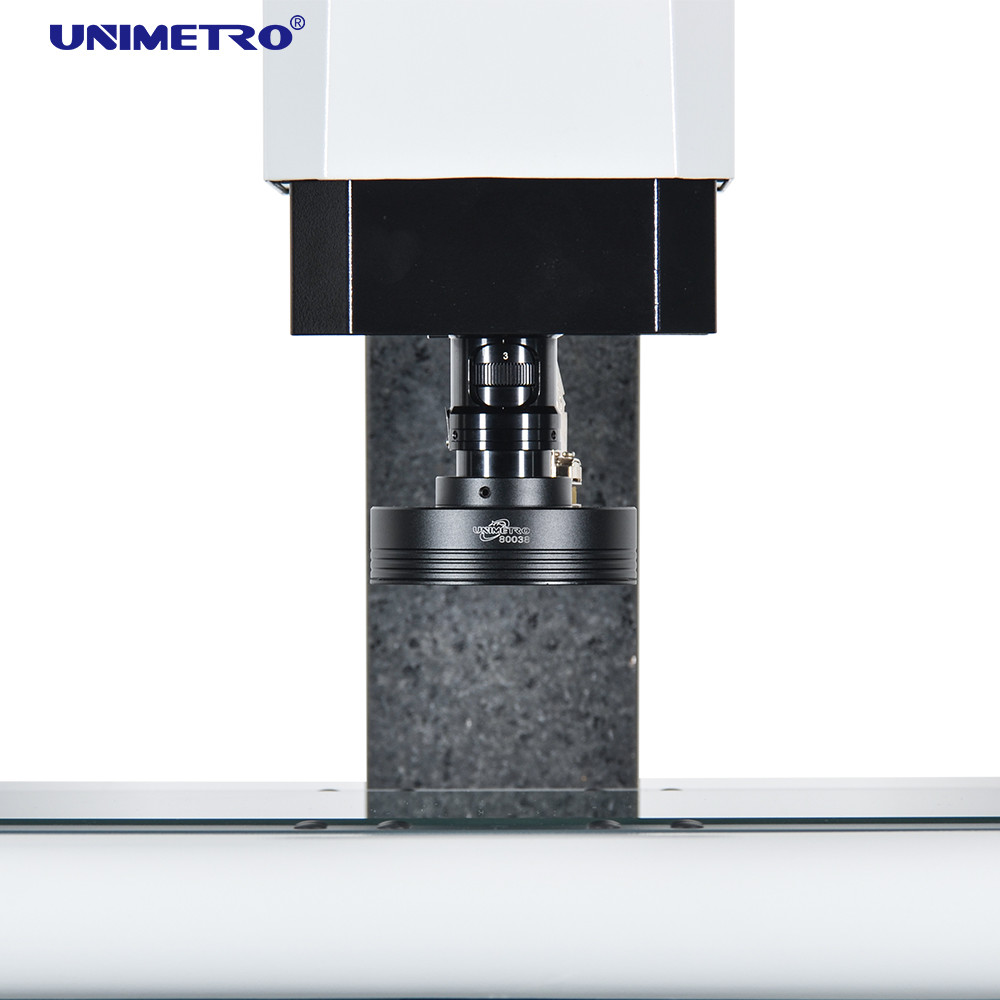

	Φακός	Χειροκίνητος οδοντωτός φακός ζουμ 0,7-4,5X/Φακός αυτόματου ζουμ 1-10X
	Μεγέθυνση	18-195X (Μόνο για αναφορά. Με διαφορετική κάμερα και φακό η μεγέθυνση θα είναι διαφορετική. )
	Οπτικό Πεδίο	8,1~1,3mm
	Απόσταση εργασίας	108 χλστ
Ανάλυση γραμμικής κλίμακας		0,5 μm ( 0,1 μm για την επιλογή )
Σύστημα οδήγησης		Χειροκίνητος έλεγχος άξονα X , Y , έλεγχος CNC κλειστού βρόχου άξονα Z και λειτουργία AUTU FOCUS διαθέσιμη

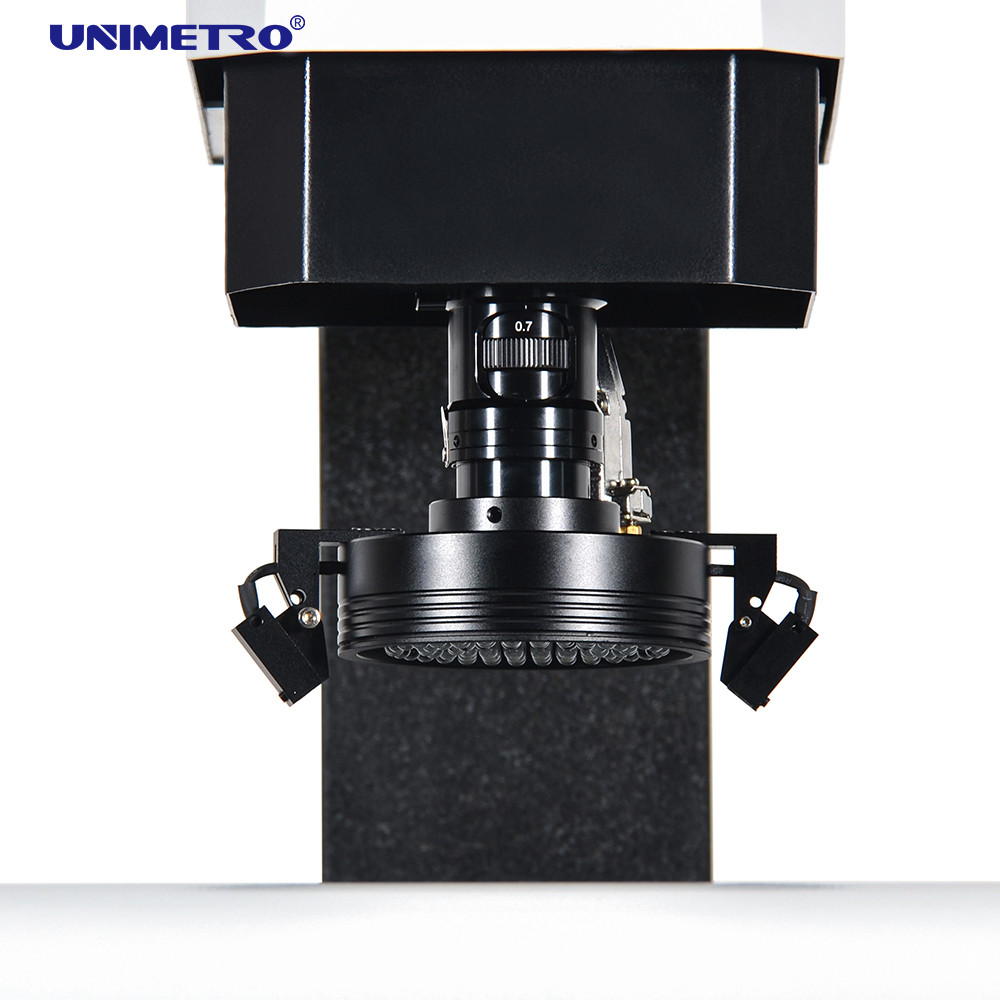

Φωτισμός		Προγραμματιζόμενο φως επιφανείας δακτυλίου LED 4 τμημάτων, παράλληλο φως περιγράμματος LED, δακτύλιο LED 8 τμημάτων, ομοαξονικό, για επιλογή
