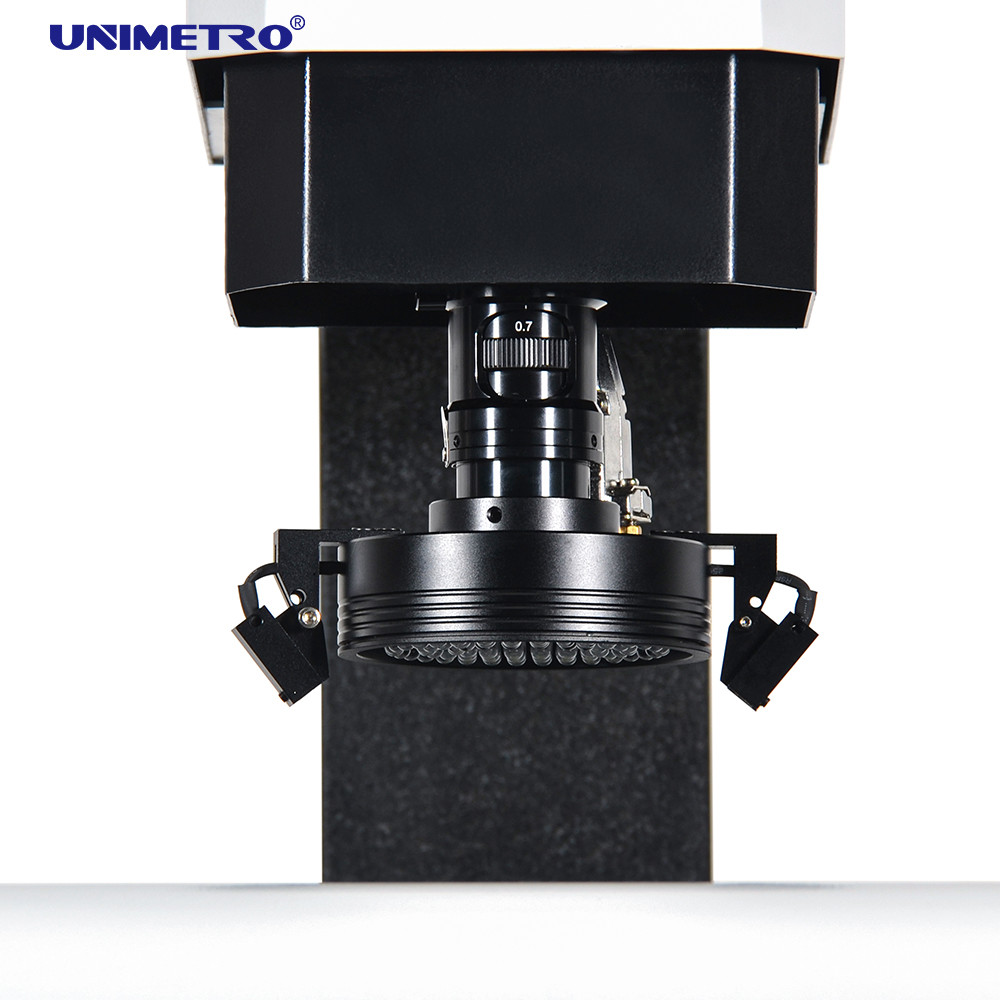

Ημιαυτόματη μηχανή μέτρησης όρασης Vmm 2.5μM Επαναλαμβανόμενη (E300)

Εξοπλισμός μέτρησης όρασης ημιαυτόματης μηχανής VMM με αισθητήρα αφής υψηλής ακρίβειας





Διαμόρφωση υλικού



Λειτουργίες λογισμικού

Οι μηχανές μέτρησης όρασης μας μπορούν να προσθέσουν αισθητήρα για την πραγματοποίηση λειτουργίας 3d
● Εύκολη βαθμονόμηση
● Πολλαπλή αφή γωνίας
● Γρήγορη ρύθμιση συστήματος συντεταγμένων
● Συμβατό με ολόκληρη τη σειρά στυλό Renishaw
● Υποστηρίζεται η μονάδα CAD (προαιρετικό)
● Έξοδος 3D σχεδίου
● Συμβατό με αισθητήρα Star
● Μέτρηση διαστάσεων 3D
● Συνδυασμός μέτρησης εικόνας και αισθητήρα αφής
● Υποστηρίζεται η σχάρα αισθητήρα (προαιρετικό)


Παράμετροι

Οι παράμετροι των μηχανών μέτρησης όρασης μας είναι όπως φαίνεται στο παρακάτω διάγραμμα:


Μοντέλο		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Διάσταση (mm) (Μ*Π*Υ)		500*540*930	600*740*980	700*840*980	800*940*980
Εύρος μέτρησης (mm) (X*Y*Z)		200*100*150	300*200*200	400*300*200	500*400*200
Ακρίβεια μέτρησης (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Επαναληψιμότητα (μm)		2.5	2.5	2.5	3
Βάρος (kg)		140kg	190kg	240kg	290kg
Εικόνα και μέτρηση	CCD	200mm (μπορεί να αυξηθεί σύμφωνα με τις απαιτήσεις των πελατών)
	Φακός	Χειροκίνητος φακός ζουμ 0,7-4,5X/Αυτόματος φακός ζουμ 1-10X
	Μεγέθυνση	18-195X (Μόνο για αναφορά. Με διαφορετική κάμερα και φακό η μεγέθυνση θα είναι διαφορετική.)
	Πεδίο όρασης	8.1~1.3mm
	Απόσταση εργασίας	108mm
Ανάλυση γραμμικής κλίμακας		0,5 μm (0,1μm για επιλογή)
Σύστημα οδήγησης		Χ , Χειροκίνητος έλεγχος άξονα Υ , έλεγχος CNC κλειστού βρόχου άξονα Z και διαθέσιμη λειτουργία AUTU FOCUS
Φωτισμός		Προγραμματιζόμενα 4 τμήματα LED δακτυλίου επιφανειακού φωτός, παράλληλο φως περιγράμματος LED, 8 τμήματα LED δακτυλίου φωτός, ομοαξονικό, για επιλογή
