Καλής ποιότητας εξοπλισμός οπτικής μέτρησης χειροκίνητη μηχανή μέτρησης όρασης Μηχανή vmm
Η χειροκίνητη μηχανή μέτρησης όρασης μπορεί να λειτουργήσει όπως δείχνει το παρακάτω βίντεο
Περιγραφή

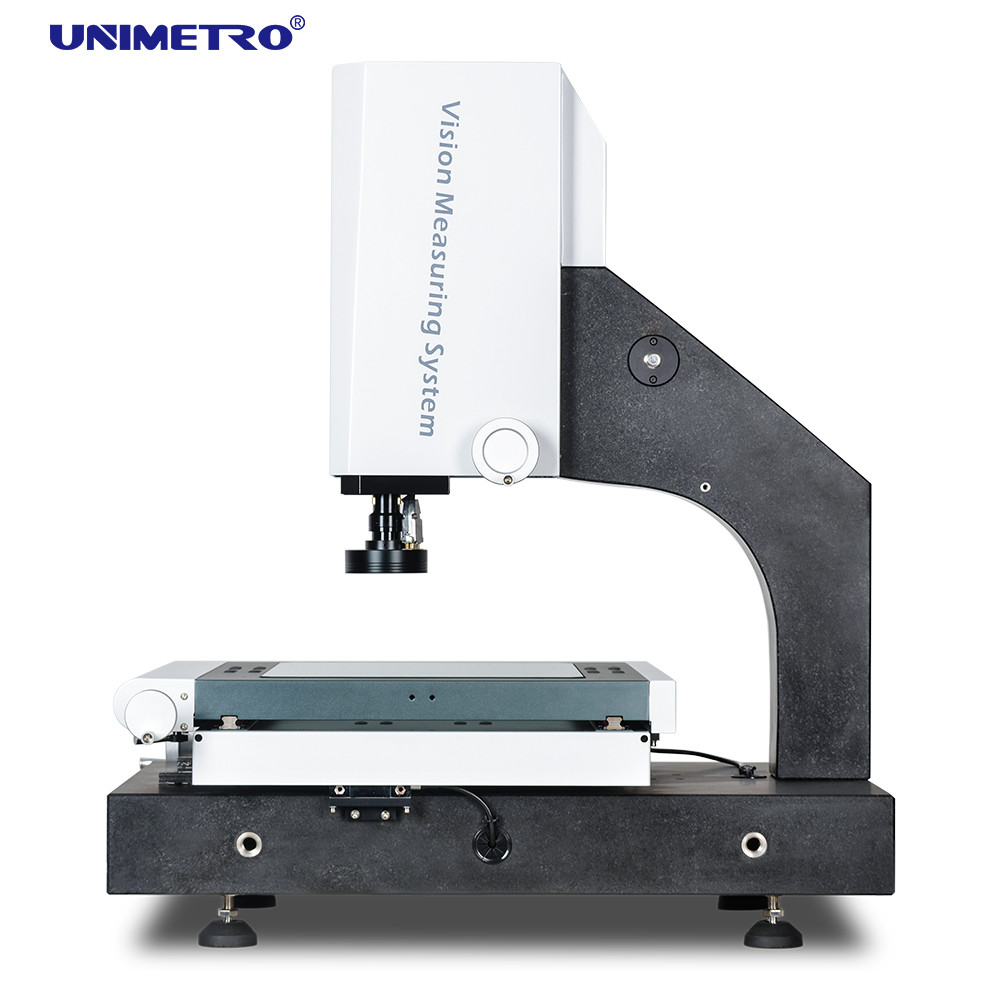

▶Βάση και στήλη γρανίτη, εξαιρετική σταθερότητα.
▶Το στάδιο εργασίας αλουμινίου, κάνει τον έλεγχο κίνησης να αντιδρά γρήγορα και ευέλικτο.
▶Η χρήση γραμμικού οδηγού HIWIN και γραμμικής ράγας οδήγησης υψηλής ακρίβειας, με στάδιο εργασίας αλουμινίου και σκληρή επεξεργασία επιφάνειας ανοδίωσης, διασφαλίζει την υψηλή δυναμική απόδοση και τη μεγάλη διάρκεια ζωής του μηχανήματος.
▶Το ενσωματωμένο σύστημα ελέγχου, ενσωματωμένο με έλεγχο κίνησης, και όλο τον έλεγχο σήματος ως φωτισμό και γραμμική ανάγνωση κλίμακας, διασφαλίζει ότι η απόδοση του μηχανήματος είναι εξαιρετικά σταθερή.
◉ Γραμμικές κλίμακες ανάλυσης 3 αξόνων 0,5um
◉ Λειτουργία αυτόματης εστίασης υψηλής απόδοσης
◉ Συμβατό με αισθητήρα αφής Renishaw
◉ Στάδιο εργασίας αλουμινίου και σκληρή ανοδίωση

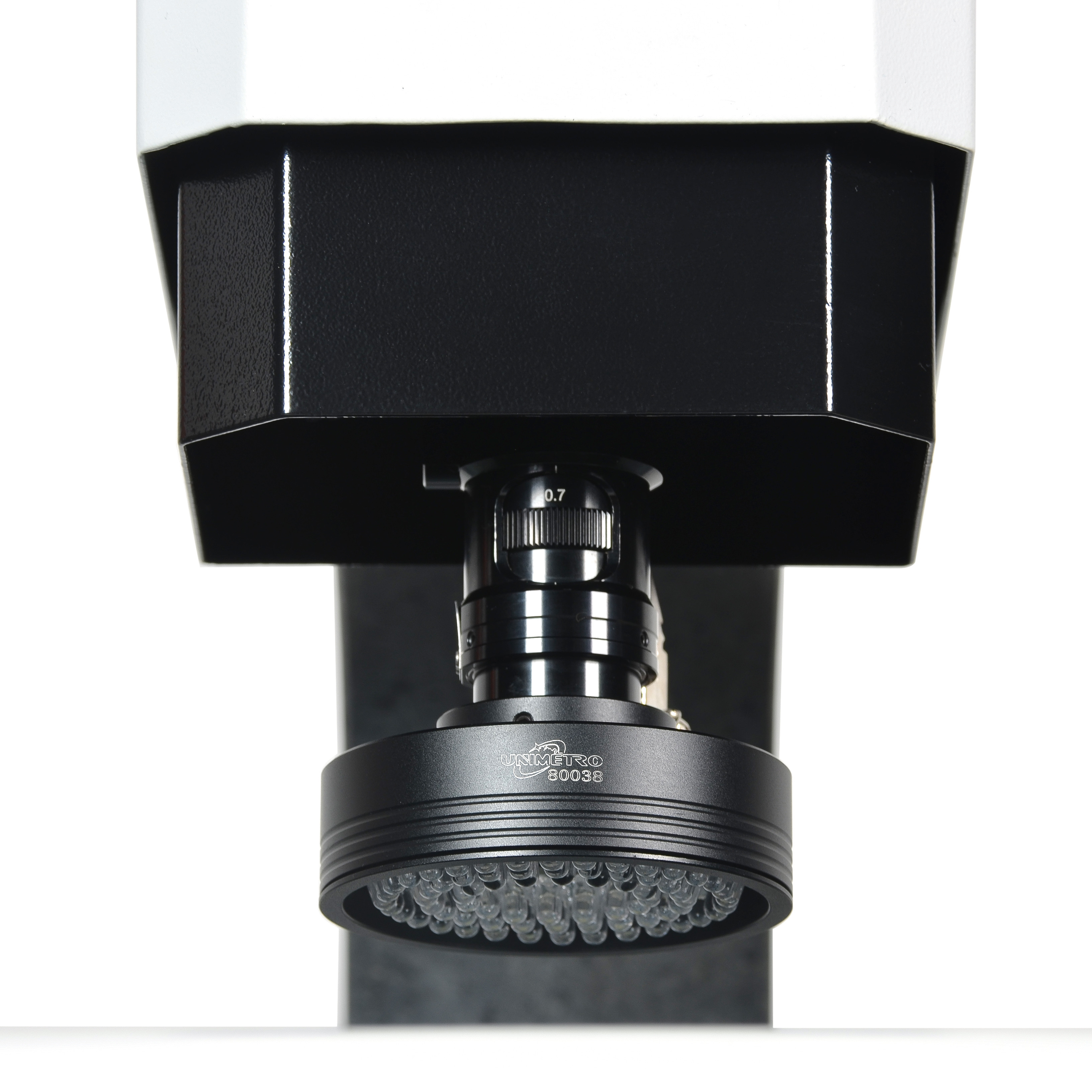

◉ 3 δαχτυλίδια 8 τμημάτων LED φωτός δακτυλίου ελέγχου λογισμικού και προγραμματιζόμενος
◉ Λογισμικό ελέγχου και προγραμματιζόμενης διαδρομής παράλληλου φωτός LED φωτός περιγράμματος
◉ Ψηφιακή κάμερα 1,2M pixel HD
◉ Ενσωματωμένο κιβώτιο ελέγχου πυρήνα
◉ Μηχανοκίνητος έλεγχος άξονα Z
◉ Γραμμικός οδηγός HIWIN
◉ Με ενδείξεις Laser για βοηθητική τοποθέτηση και εστίαση

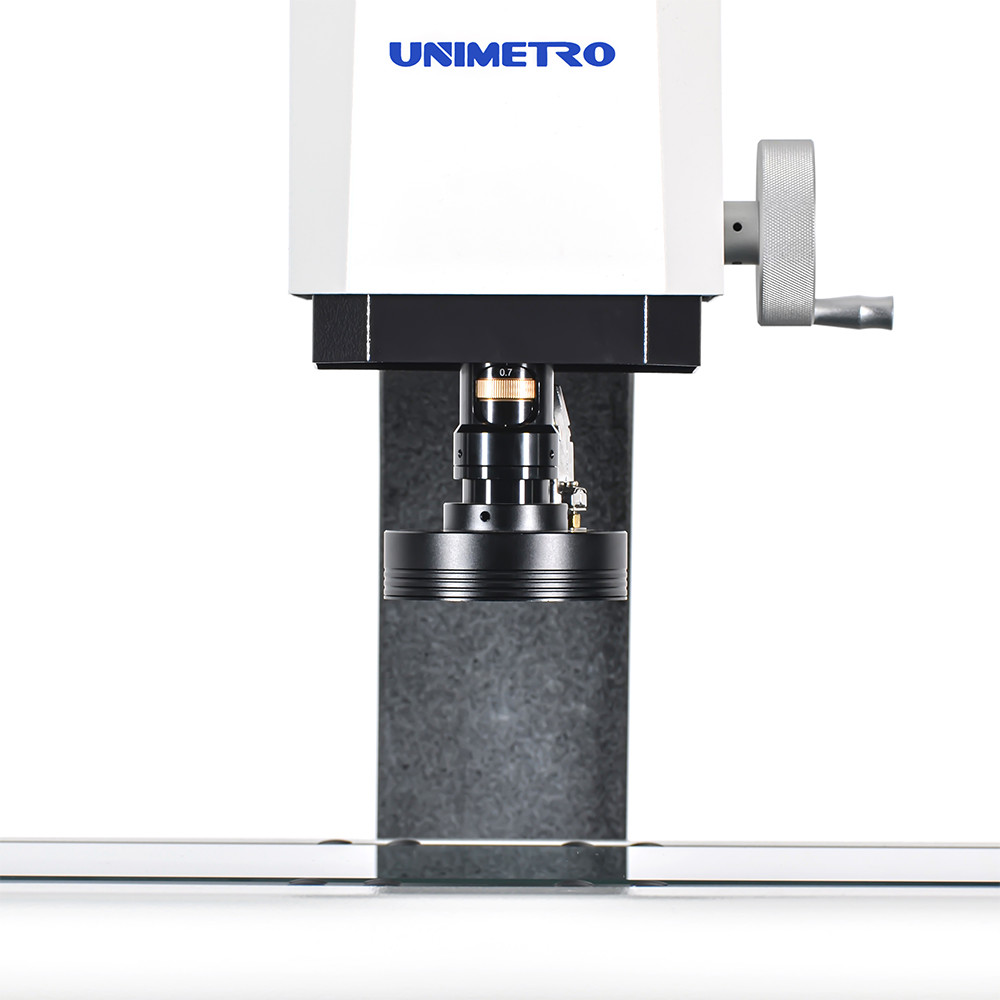

◉ Χειροκίνητος οδοντωτός φακός ζουμ 0,7-4,5X με αισθητήρα ανάδρασης σήματος μεγέθυνσης
Χαρακτηριστικά ανιχνευτή
Η χειροκίνητη μηχανή μέτρησης όρασης μαςμπορεί να πραγματοποιήσει τρισδιάστατη λειτουργία προσθέτοντας ανιχνευτή.
◉ Εύκολη βαθμονόμηση
◉ Πολλαπλή γωνιακή αφή
◉ Γρήγορη ρύθμιση συστήματος συντεταγμένων
◉ Συμβατό με την πλήρη σειρά στυλιστών Renishaw
◉ Υποστηρίζεται μονάδα CAD (Προαιρετικό)
◉ Έξοδος τρισδιάστατου σχεδίου
◉ Συμβατός ανιχνευτής αστεριού
◉ Τρισδιάστατη μέτρηση διαστάσεων
◉ Ο αισθητήρας εικόνας και αφής συνδυάζουν τη μέτρηση
◉ Υποστηρίζεται ράφι ανιχνευτή (Προαιρετικό)
Παράμετροι
| Μοντέλο |
ΒΑΣΙΚΟ 200 |
ΒΑΣΙΚΟ 300 |

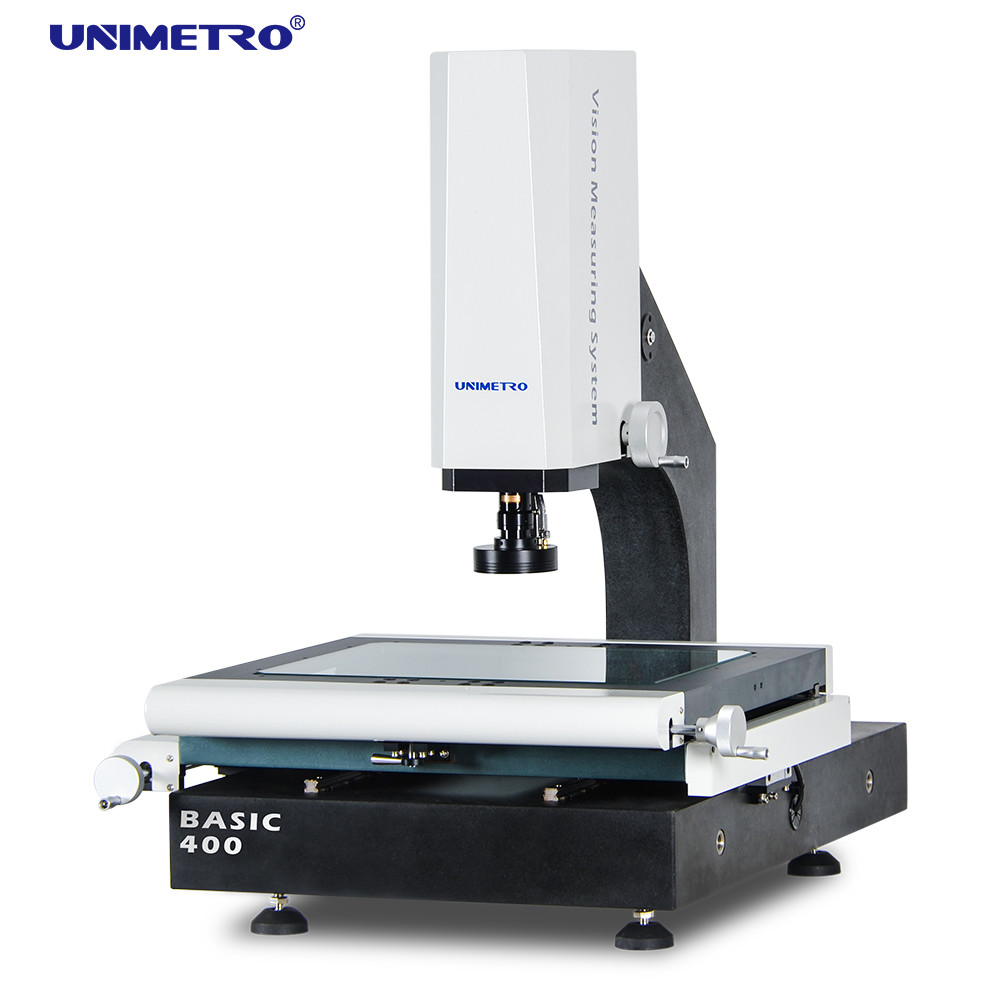

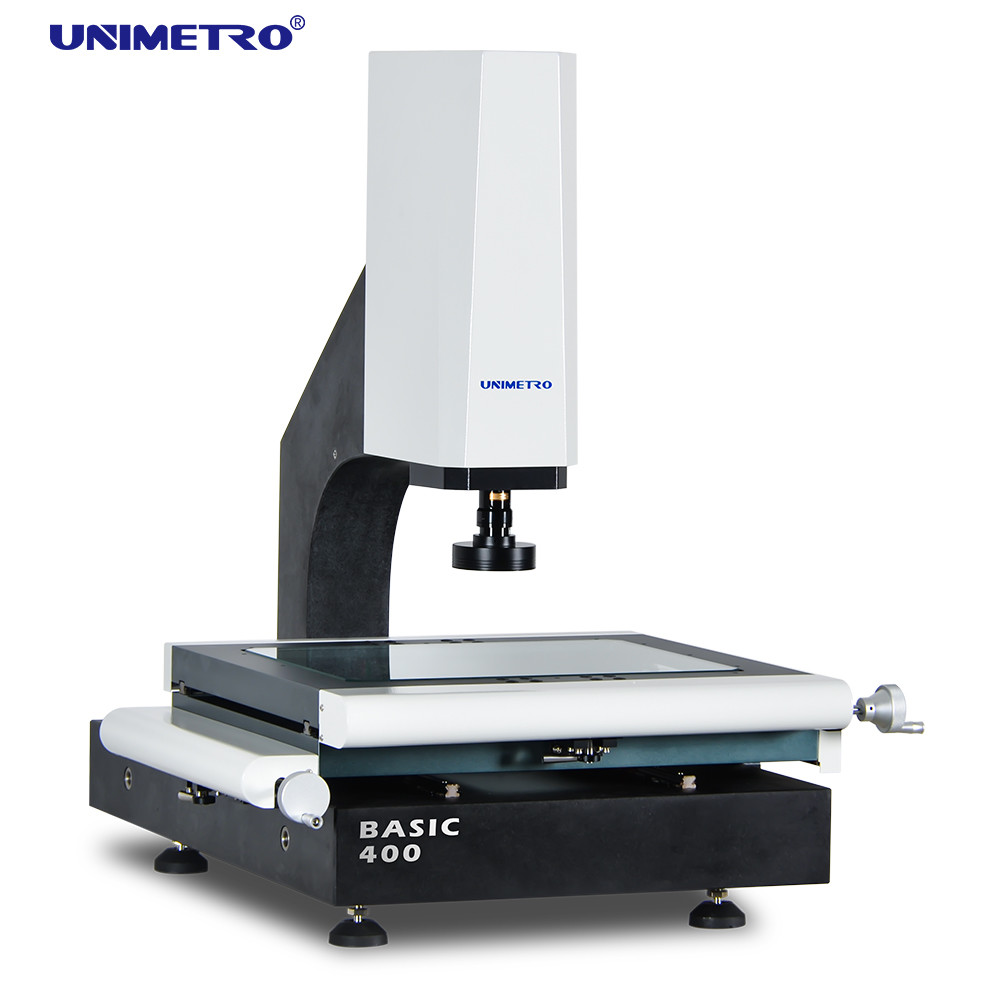

ΒΑΣΙΚΟ 400 |
ΒΑΣΙΚΟ 500 |
| Διάσταση(mm)(Μ*Π*Υ) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Εύρος μέτρησης (mm) (X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Ακρίβεια μέτρησης (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Επαναληψιμότητα (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Βάρος (kg) |
140 κιλά |
190 κιλά |
240 κιλά |
290 κιλά |
| Εικόνα και Μέτρηση |
CCD |
Ψηφιακή κάμερα 1,2M pixel HD |
| Φακός |
Χειροκίνητος φακός ζουμ 0,7-4,5X με αισθητήρα ανάδρασης σήματος μεγέθυνσης |
| Μεγέθυνση |
18-195X (Μόνο για αναφορά. Με διαφορετική κάμερα και φακό η μεγέθυνση θα είναι διαφορετική. ) |
| Οπτικό Πεδίο |
8,1~1,3mm |
| Απόσταση εργασίας |
80 χλστ |
| Ανάλυση γραμμικής κλίμακας |
0,5 μm ( 0,1 μm για την επιλογή ) |
| Σύστημα οδήγησης |
Χειροκίνητος έλεγχος άξονα Χ, Υ, Ζ |
| Φωτισμός |
Προγραμματιζόμενο φως επιφανείας δακτυλίου LED 4 τμημάτων, παράλληλο φως περιγράμματος LED, δακτύλιο LED 8 τμημάτων, ομοαξονικό, για επιλογή |
Το L είναι η μέτρηση του μήκους (mm), η μηχανική ακρίβεια του άξονα Z και η ακρίβεια εστίασης σχετίζεται με την επιφάνεια του τεμαχίου εργασίας. **Η μεγέθυνση είναι κατά προσέγγιση τιμή, σχετίζεται με τη διάσταση της οθόνης και την ανάλυση.
Οπτικό πεδίο (mm) = (διαγώνιο*Οριζόντιο*Κάθετο)
Ο αντικειμενικός στόχος 0,5X ή 2X είναι προαιρετικός διαθέσιμος και πραγματοποιήστε μεγέθυνση εικόνας: 13X~86X ή 52X~344X.
Λειτουργία λογισμικού
Το λογισμικό UNIMETRO INSPECT3D είναι με φιλικό προς το χρήστη UI, εύκολο στην εκμάθηση,
ισχυρή λειτουργία, επιτρέπει στους χρήστες να επιτύχουν γρήγορη και ακριβή μέτρηση.
Το λογισμικό προσφέρει πλήρη διεπαφή χρήστη της αγγλικής γλώσσας, επιτρέπει επίσης την ανάπτυξη νέων γλωσσών
◉ Εισαγάγετε αρχείο CAD και μετρήστε
◉ Συστοιχία εξαρτημάτων και μέτρηση μακροεντολών
◉ Αυτόματη εστίαση και μέτρηση ύψους
◉ Η λειτουργία πλοήγησης βοηθά στον γρήγορο εντοπισμό
◉ Ισχυρή γεωμετρική λειτουργία μέτρησης
◉ Πολλαπλές αναφορές δεδομένων και λειτουργία εξόδου γραφικών δεδομένων
◉ Ευέλικτο πρόγραμμα χρήστη
◉ Δημιουργία στοιχείων αναφοράς
◉ Ισχυρή λειτουργία ανίχνευσης άκρων
◉ Υποστήριξη πολλαπλών εξωτερικών αξεσουάρ
◉ Αυτόματος υπολογισμός της γεωμετρικής ανοχής των στοιχείων
◉ Μέτρηση περίπλοκης παραγωγής γρήγορα και άνετα
Πληροφορίες εταιρείας
Ο Πελάτης και ο Πράκτορας μας
| FAQ |
| Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία; |
| A1: Είμαστε ένα εργοστάσιο και σας δίνουμε την πιο γρήγορη απάντηση σε 24 ώρες. |
| Ε2: Σε τι ασχολείται κυρίως η εταιρεία σας; |
| A2: Παράγουμε κυρίως μηχάνημα μέτρησης Vision, Μηχανή μέτρησης συντεταγμένων, σετ φωτιστικών CMM & VMM κ.λπ. |
| Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή; |
| A3: Εφόσον μας λέτε την ποικιλία και το μέγεθος του προϊόντος που πρόκειται να μετρηθεί, η επαγγελματική μας ομάδα θα σας συμβουλεύσει για όργανο μέτρησης κατάλληλων προδιαγραφών. |
| Q4: Δέχεστε προσαρμοσμένη υπηρεσία; |
| Α4: Να είστε σίγουροι! Μπορούμε να παρέχουμε όχι μόνο τυπικά μηχανήματα, αλλά και μηχανήματα προσαρμοσμένα στις ανάγκες του πελάτη. |
| Ε5: Ποια είναι η περίοδος εγγύησής σας; |
A5: Η περίοδος εγγύησης του προϊόντος μας είναι 1 έτος. Η ποιότητα των προϊόντων μας είναι πολύ σταθερή και έχουμε
βελτιώθηκε πολύ σε ορισμένα εύθραυστα μέρη. Μπορείτε να είστε σίγουροι για την ποιότητα των προϊόντων μας. |
