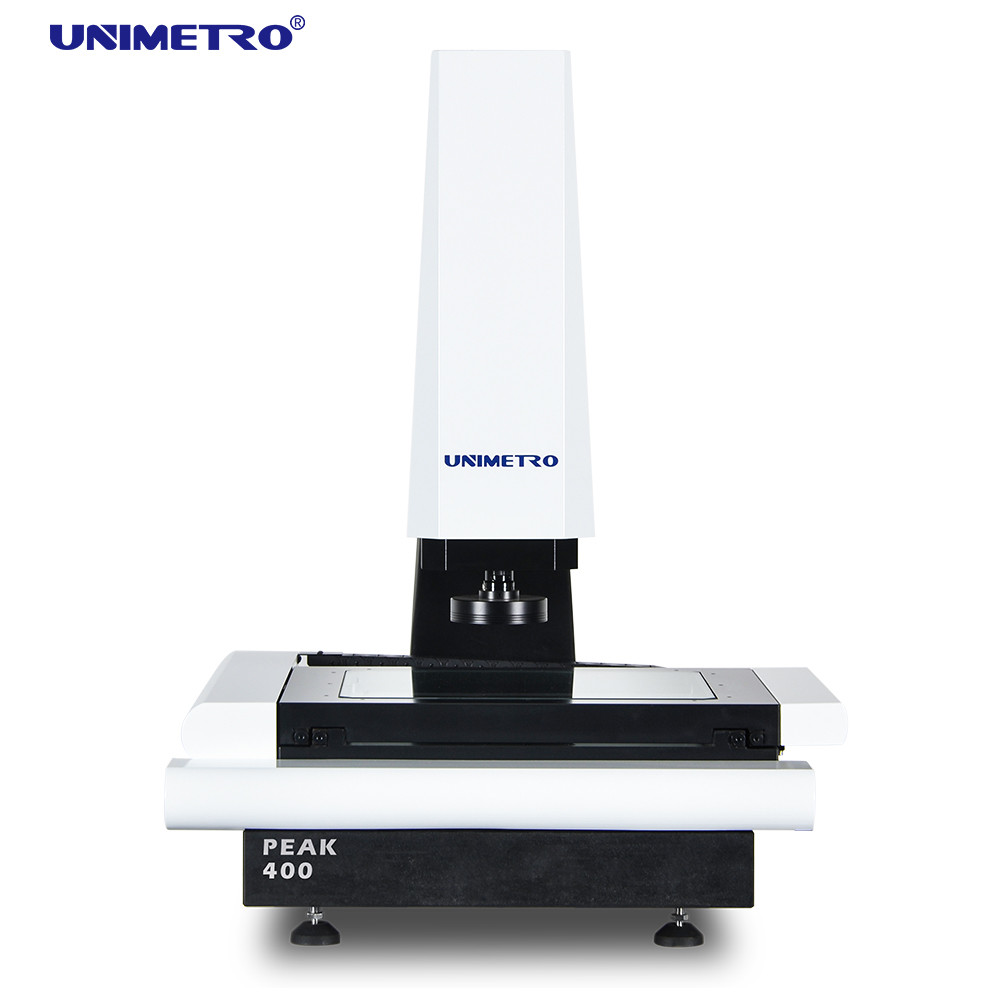

Σύστημα Μέτρησης Όρασης CNC με Μηχανοκίνητο Έλεγχο Άξονα Ζ για Επιθεώρηση 2D VMM
Οικονομικό Σύστημα Επιθεώρησης Εικόνας CNC
Το Σύστημα Επιθεώρησης Εικόνας είναι ένα όργανο που χρησιμοποιείται για ακριβή μέτρηση φυσικών διαστάσεων με ακρίβεια έως και μικρομετρικό επίπεδο. Αυτή η μηχανή μέτρησης όρασης είναι ένα οπτικό όργανο μέτρησης που χρησιμοποιεί μια κάμερα για να καταγράψει την εικόνα του τεμαχίου εργασίας, αναλύει τα pixel της εικόνας και υπολογίζει 2D διαστάσεις με λογισμικό μέτρησης.
Το Σύστημα Επιθεώρησης Εικόνας CNC είναι μια ισχυρή συσκευή μέτρησης διαστάσεων σχεδιασμένη για διαδικασίες ποιοτικού ελέγχου μαζικής παραγωγής. Διαμορφωμένο με ισχυρό λογισμικό που καθιστά τη διαδικασία μέτρησης προγραμματιζόμενη, οι χρήστες μπορούν να επιτύχουν μέτρηση προϊόντων μεγάλης ποσότητας μέσω πλήρως αυτοματοποιημένων διαδικασιών. Η σειρά PEAK είναι ένα οικονομικό μοντέλο πλήρως αυτόματης CNC όρασης που αναπτύχθηκε από την UNIMETRO.
Ο απλός και ολοκληρωμένος σχεδιασμός μας επιτρέπει να κατασκευάσουμε το μηχάνημα με χαμηλότερο κόστος, διατηρώντας παράλληλα υψηλή ακρίβεια μέτρησης και καλύτερη απόδοση. Οι χρήστες μπορούν να απολαύσουν τα πλεονεκτήματα της υψηλής απόδοσης και της εξοικονόμησης κόστους εργασίας από μια πλήρως αυτόματη μηχανή μέτρησης όρασης CNC σε πολύ ανταγωνιστική τιμή.
Διαμόρφωση Υλικού
3 άξονες γραμμικών κλιμάκων ανάλυσης 0,5 μm
Λειτουργία αυτόματης εστίασης υψηλής απόδοσης
Πλατφόρμα εργασίας αλουμινίου και σκληρή ανοδίωση
Συμβατό με αισθητήρα επαφής Renishaw (προαιρετικό)
3 δακτύλιοι 8 τμημάτων φωτισμού δακτυλίου LED έλεγχος λογισμικού και προγραμματιζόμενος
Παράλληλη οπτική δέσμη φωτισμού περιγράμματος LED έλεγχος λογισμικού και προγραμματιζόμενος
Αισθητήρας μετατόπισης ινών ομοεστιακός (προαιρετικός)
Γραμμικός οδηγός HIWIN
Μηχανοκίνητος έλεγχος άξονα Ζ
Ολοκληρωμένο κουτί ελέγχου πυρήνα
Βιομηχανική κάμερα CCD
Χειροκίνητος παλμογεννήτρια για έλεγχο κίνησης άξονα Ζ
Ενδείκτες λέιζερ για βοηθητική τοποθέτηση και εστίαση (προαιρετικό)
Χειροκίνητος φακός ζουμ 0,7-4,5X με αισθητήρα ανάδρασης σήματος μεγέθυνσης
Εφαρμογές Συστήματος Επιθεώρησης Εικόνας
- Το Σύστημα Επιθεώρησης Εικόνας της σειράς PEAK είναι συμβατό με την πλήρη σειρά αισθητήρων μέτρησης οπτικών ινών Omron, προσφέροντας περισσότερες δυνατότητες για απαιτήσεις ακριβούς μέτρησης
- Σταθερές μετρήσεις κεκλιμένων ή καμπύλων επιφανειών
- Σταθερές μετρήσεις διαφορετικών τύπων υλικών
- Σταθερές μετρήσεις λείων ή τραχιών επιφανειών

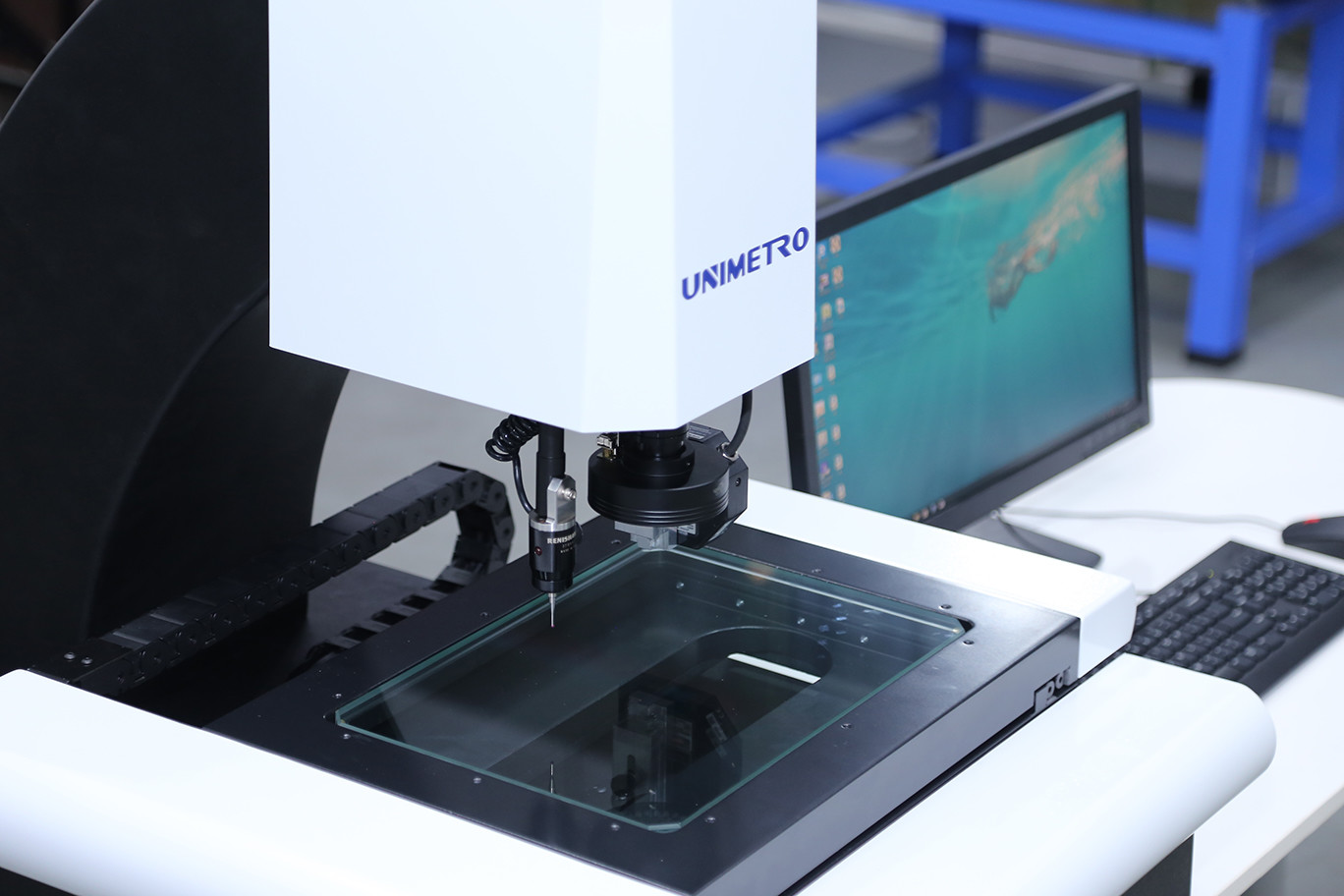

- Το Σύστημα Επιθεώρησης Εικόνας της σειράς PEAK είναι συμβατό με αισθητήρα επαφής Renishaw ως προαιρετική διαμόρφωση, επιτρέποντας στους χρήστες να επιτύχουν λειτουργίες μέτρησης 2D και 3D σε ένα μηχάνημα
- Το λογισμικό μπορεί να υπολογίσει την απόκλιση μεταξύ του οπτικού φακού και του αισθητήρα επαφής, διασφαλίζοντας ότι όλα τα αποτελέσματα μέτρησης βρίσκονται εντός ενός συστήματος συντεταγμένων. Τα αποτελέσματα μέτρησης μπορούν να εξαχθούν ως 3D σχέδιο για αντίστροφη μηχανική
Λειτουργίες Λογισμικού
Το λογισμικό UNIMETRO INSPECT3D διαθέτει φιλικό προς το χρήστη περιβάλλον, είναι εύκολο στην εκμάθηση και προσφέρει ισχυρές λειτουργίες που επιτρέπουν στους χρήστες να επιτύχουν γρήγορες και ακριβείς μετρήσεις. Το λογισμικό προσφέρει πλήρες περιβάλλον χρήστη στα Αγγλικά και επιτρέπει επίσης την ανάπτυξη νέων γλωσσών.
- Εισαγωγή αρχείου CAD και μέτρηση
- Διάταξη εξαρτημάτων και μέτρηση μακροεντολών
- Αυτόματη εστίαση και μέτρηση ύψους
- Η λειτουργία πλοήγησης βοηθά στη γρήγορη εντόπιση
- Ισχυρή λειτουργία γεωμετρικής μέτρησης
- Πολλαπλές αναφορές δεδομένων και λειτουργία εξαγωγής γραφικών δεδομένων
- Ευέλικτο πρόγραμμα χρήστη
- Δημιουργία στοιχείων αναφοράς
- Ισχυρή λειτουργία ανίχνευσης ακμών
- Υποστήριξη πολλαπλών εξωτερικών αξεσουάρ
- Αυτόματος υπολογισμός της γεωμετρικής ανοχής των στοιχείων
- Μέτρηση περίπλοκης παραγωγής γρήγορα και βολικά
Τεχνικές Παράμετροι
| Μοντέλο |
PEAK 300 |
PEAK 400 |
| Διάσταση (mm) (Μ*Π*Υ) |
850*650*1060 |
1000*800*1080 |
| Εύρος Μέτρησης (mm) (X*Y*Z) |
300*200*200 |
400*300*200 |
| Ακρίβεια (μm) |
3+L/200 |
3+L/200 |
| Επαναληψιμότητα (μm) |
3 |
3 |
| Βάρος (kg) |
120 |
150 |
| Κάμερα |
Βιομηχανική αναλογική κάμερα CCD και κάρτα βίντεο SV2000E |
| Φακός |
Χειροκίνητος φακός ζουμ 0,7-4,5X / Χειροκίνητος φακός ζουμ 0,7-4,5X με ανάδραση σήματος (Προαιρετικό) / Αυτόματος φακός ζουμ (Προαιρετικό) |
| Μεγέθυνση |
18-188X (Διαφορετικός συνδυασμός κάμερας και φακού οδηγεί σε διαφορετικό εύρος μεγέθυνσης) |
| Οπτικό πεδίο |
8,1-1,3mm (Διαφορετικός συνδυασμός κάμερας και φακού οδηγεί σε διαφορετικό εύρος οπτικού πεδίου) |
| Απόσταση εργασίας |
108mm |
| Ανάλυση γραμμικών κλιμάκων |
0,0005mm |
| Φωτισμός |
Προγραμματιζόμενος φωτισμός δακτυλίου επιφάνειας 3 δακτυλίων, 8 τμημάτων, προγραμματιζόμενος παράλληλος φωτισμός περιγράμματος |
Πληροφορίες Εταιρείας
Οι Πελάτες & Αντιπρόσωποί μας
Συχνές Ερωτήσεις
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Είμαστε εργοστάσιο και σας δίνουμε την ταχύτερη απάντηση εντός 24 ωρών.
Ε2: Με τι ασχολείται κυρίως η εταιρεία σας;
Α2: Παράγουμε κυρίως Μηχανές Μέτρησης Όρασης, Μηχανές Μέτρησης Συντεταγμένων, εξαρτήματα CMM & VMM, κ.λπ.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Α3: Αρκεί να μας πείτε την ποικιλία και το μέγεθος του προϊόντος που πρέπει να μετρηθεί, η επαγγελματική μας ομάδα θα σας συμβουλεύσει για όργανα μέτρησης με κατάλληλες προδιαγραφές.
Ε4: Δέχεστε προσαρμοσμένη υπηρεσία;
Α4: Απολύτως! Μπορούμε να παρέχουμε όχι μόνο τυπικά μηχανήματα, αλλά και μηχανήματα προσαρμοσμένα στις ανάγκες του πελάτη.
Ε5: Ποια είναι η περίοδος εγγύησής σας;
Α5: Η περίοδος εγγύησης του προϊόντος μας είναι 1 έτος. Η ποιότητα του προϊόντος μας είναι πολύ σταθερή και έχουμε βελτιώσει πολλά σε ορισμένα εύθραυστα μέρη. Μπορείτε να είστε σίγουροι για την ποιότητα του προϊόντος μας.
