Πλήρες Εγχειρίδιο Μηχανής Μέτρησης Οπτικής Επιθεώρησης με Πιστοποίηση CE, Βάση από Γρανίτη και Βάρος 190 κιλών για Ακριβή Μέτρηση Δισδιάστατων Διαστάσεων

Full Manual Vision Measuring Machine with CE Certification, Granite Base, and 190kg Weight for Precision 2D Dimension Measuring

Full Manual Vision Measuring Machine with CE Certification, Granite Base, and 190kg Weight for Precision 2D Dimension Measuring

Full Manual Vision Measuring Machine with CE Certification, Granite Base, and 190kg Weight for Precision 2D Dimension Measuring

Βασικές πληροφορίες

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	UNIMETRO
Πιστοποίηση:	CE,ISO
Αριθμό μοντέλου:	Βασικός

Ποσότητα παραγγελίας min:	1
Τιμή:	Discussible
Συσκευασία λεπτομέρειες:	ξύλινη περίπτωση
Χρόνος παράδοσης:	5~15days
Όροι πληρωμής:	L/C,T/T
Δυνατότητα προσφοράς:	40

Καλύτερη τιμή Επικοινωνήστε

Λεπτομερής ενημέρωση

Όνομα προϊόντος:	Μηχανή μέτρησης εικόνας	Διάσταση:	600740980mm
Εύρος μέτρησης:	300200200mm	Ανάλυση γραμμικής κλίμακας:	0.5um (0.1um για επιλογή)
Ακρίβεια μέτρησης:	2.5+L/100um	Επαναληψιμότητα:	2.5UM
βάρος:	190 κιλά	Υλικό:	Βάση γρανίτη
Επισημαίνω:	Εικόνα που μετρά τη μηχανή 190kg , Εικόνα βάσεων γρανίτη που μετρά τη μηχανή , Εικόνα CE που μετρά τη μηχανή

Περιγραφή προϊόντων

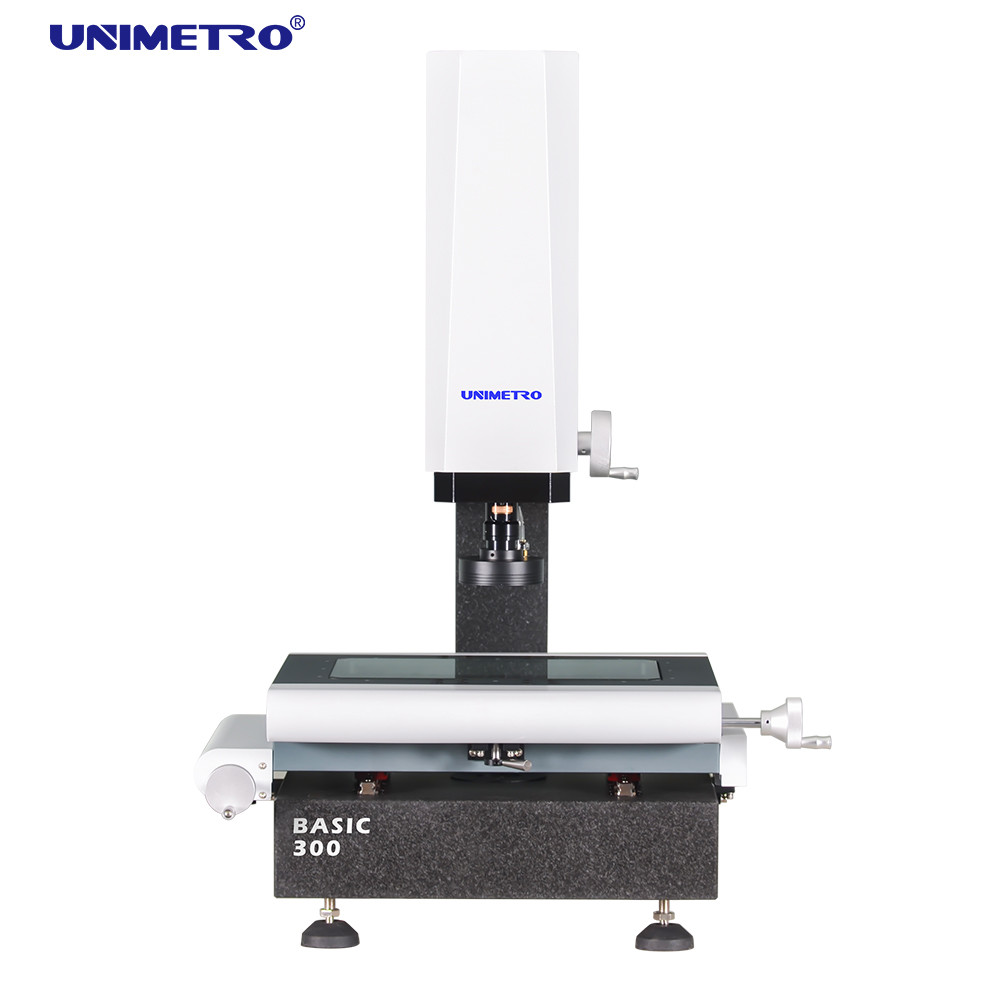

Πλήρη χειροκίνητη μηχανή μέτρησης όρασης με πιστοποίηση CE, βάση από γρανίτη και βάρος 190kg

Μηχανή μέτρησης εικόνας πλήρους χειροκίνητης χρήσης με βάση γρανίτη

Η μηχανή μέτρησης εικόνας της σειράς BASIC σχεδιάστηκε και αναπτύχθηκε από την UNIMETRO ως δημοφιλές μοντέλο κατάλληλο για ακριβείς εφαρμογές μέτρησης διαστάσεων 2D σε διάφορες βιομηχανίες, συμπεριλαμβανομένων των Mold,ΗλεκτρονικάΤο όργανο αυτό διαδραματίζει κρίσιμο ρόλο στις διαδικασίες ελέγχου ποιότητας των προϊόντων.διασφάλιση της ακρίβειας των διαστάσεων και ενίσχυση της ανταγωνιστικότητας των προϊόντων.

Η σειρά BASIC VMM είναι το πιο κοινό μοντέλο για εργοστάσια κατασκευής ακριβών εξαρτημάτων, ιδανικό για εφαρμογές μέτρησης μικρών ποσοτήτων δειγμάτων.Με χειροκίνητο έλεγχο σε 3 άξονες και φιλικό προς το χρήστη λογισμικό, οι χειριστές μπορούν γρήγορα να μάθουν να χειρίζονται το μηχάνημα αποτελεσματικά.

Βασικά χαρακτηριστικά

Υψηλής ακρίβειας και σταθερότητας βάση και στήλη από γρανίτη με 3-άξονα 0,0005mm υψηλής ανάλυσης γραμμικό αισθητήρα για ανώτερη απόδοση και ακρίβεια
HIWIN γραμμικό μονοπάτι καθοδήγησης και υψηλής ακρίβειας γραμμικό σιδηρόδρομο καθοδήγησης με στάδιο εργασίας από αλουμίνιο και επεξεργασία επιφάνειας σκληρής ανωδίασης για υψηλές δυναμικές επιδόσεις και μακρύ κύκλο ζωής
Ενσωματωμένο κουτί ελέγχου πυρήνα που αναπτύχθηκε από την UNIMETRO για γραμμικές κλίμακες, έλεγχο φωτός και μεταφορά σήματος με ανιχνευτές αφής, εξασφαλίζοντας εύκολη καλωδίωση, συντήρηση και σταθερότητα μηχανής
Προγραμματιζόμενο φως LED με παράλληλη πορεία φωτός για την αποφυγή παραμόρφωσης εικόνας και τη διασφάλιση της ακρίβειας της μέτρησης
8 τμήματα λογισμικού ελέγχου LED δαχτυλίδι φωτός που προσφέρει πολλαπλές γωνίες φωτισμού και φωτεινότητα για τα μέρη με διαφορετικά σχήματα και υλικά
Οι παράμετροι φωτισμού μπορούν να καταγραφούν σε μερικά προγράμματα μέτρησης, εξαλείφοντας την ανάγκη προσαρμογής κατά τη διάρκεια των διαδικασιών μέτρησης

Πλήρες Εγχειρίδιο Μηχανής Μέτρησης Οπτικής Επιθεώρησης με Πιστοποίηση CE, Βάση από Γρανίτη και Βάρος 190 κιλών για Ακριβή Μέτρηση Δισδιάστατων Διαστάσεων 0

Διαμόρφωση υλικού

Χορηγείται από τον κατασκευαστή.
Εργασιακό στάδιο από αλουμίνιο με σκληρή ανωδίαση
Ενσωματωμένο κουτί ελέγχου πυρήνα
3 άξονες γραμμικές κλίμακες ανάλυσης 0,5μm
Πολυλειτουργική παράλληλη φωτεινή ομάδα LED
Βιομηχανική κάμερα CCD υψηλής ανάλυσης
0.7-4.5X χειροκίνητος κενού φακού μεγέθυνσης με υψηλή επαναληψιμότητα
Υποστήριξη πολλών εξωτερικών εξαρτημάτων

Πλήρες Εγχειρίδιο Μηχανής Μέτρησης Οπτικής Επιθεώρησης με Πιστοποίηση CE, Βάση από Γρανίτη και Βάρος 190 κιλών για Ακριβή Μέτρηση Δισδιάστατων Διαστάσεων 1

Τεχνικές προδιαγραφές

Σχήμα	BASIC 200	BASIC 300	ΒΑΣΙΚ 400	BASIC 500
Μέγεθος (mm) (L × W × H)	550 × 540 × 930	600×740×980	700 × 840 × 980	800 × 940 × 980
Περιοχή μέτρησης (mm) (X×Y×Z)	200 × 100 × 150	300 × 200 × 200	400 × 300 × 200	500 × 400 × 200
Ακριβότητα μέτρησης (μm)	2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Επαναληψιμότητα (μm)	2.5	2.5	2.5	3
Βάρος (kg)	140 κιλά	190 κιλά	240 κιλά	290 κιλά

Προδιαγραφές εικόνας και μέτρησης:
CCD: 1.2M pixel HD ψηφιακή κάμερα
Ακοής: 0,7-4,5X χειροκίνητος κενού φακούς μεγέθυνσης με αισθητήρα ανατροφοδότησης σήματος μεγέθυνσης
Μεγέθυνση: 18-195X (Μόνο για αναφορά - ποικίλλει με διαφορετικούς συνδυασμούς κάμερας και φακού)
Το οπτικό πεδίο: 8.1~1.3mm
Απόσταση εργασίας: 80 mm
Λεπτομερή ανάλυση κλίμακας: 0,5 μm (0,1 μm προαιρετικά)
Σύστημα οδήγησης: χειροκίνητη χειραγώγηση στον άξονα X, Y, Z
Φωτισμός: Προγραμματισμένο φως επιφάνειας δακτυλίου LED 4 τμημάτων, παράλληλο φως διαγράμματος LED, φως δακτυλίου LED 8 τμημάτων, ομοαξονικό (προαιρετικό)

Σύνοψη λογισμικού

Το λογισμικό UNIMETRO INSPECT3D διαθέτει ένα φιλικό προς το χρήστη περιβάλλον που είναι εύκολο στην εκμάθηση ενώ προσφέρει ισχυρές λειτουργίες για γρήγορη και ακριβή μέτρηση.Το λογισμικό παρέχει πλήρη αγγλική γλώσσα UI και υποστηρίζει πρόσθετη ανάπτυξη γλώσσας.

Χαρακτηριστικά λογισμικού

Εισαγωγή αρχείου CAD και μέτρηση
Μέτρηση συστοιχίας μερών και μακρομετρήσεων
Αυτόματη εστίαση και μέτρηση ύψους
Λειτουργία πλοήγησης για γρήγορη τοποθέτηση
Δυνατή γεωμετρική λειτουργία μέτρησης
Πολλαπλές αναφορές δεδομένων και λειτουργία εξόδου γραφικών δεδομένων
Ευέλικτο πρόγραμμα χρήστη
Δημιουργία στοιχείων αναφοράς
Δυνατή λειτουργία ανίχνευσης άκρων
Υποστήριξη πολλών εξωτερικών εξαρτημάτων
Αυτόματος υπολογισμός γεωμετρικής ανοχής
Γρήγορη και βολική μέτρηση περίπλοκων παραγωγών

Πλήρες Εγχειρίδιο Μηχανής Μέτρησης Οπτικής Επιθεώρησης με Πιστοποίηση CE, Βάση από Γρανίτη και Βάρος 190 κιλών για Ακριβή Μέτρηση Δισδιάστατων Διαστάσεων 2

Πληροφορίες εταιρείας

Πλήρες Εγχειρίδιο Μηχανής Μέτρησης Οπτικής Επιθεώρησης με Πιστοποίηση CE, Βάση από Γρανίτη και Βάρος 190 κιλών για Ακριβή Μέτρηση Δισδιάστατων Διαστάσεων 3

Πλήρες Εγχειρίδιο Μηχανής Μέτρησης Οπτικής Επιθεώρησης με Πιστοποίηση CE, Βάση από Γρανίτη και Βάρος 190 κιλών για Ακριβή Μέτρηση Δισδιάστατων Διαστάσεων 4

Πλήρες Εγχειρίδιο Μηχανής Μέτρησης Οπτικής Επιθεώρησης με Πιστοποίηση CE, Βάση από Γρανίτη και Βάρος 190 κιλών για Ακριβή Μέτρηση Δισδιάστατων Διαστάσεων 5

Πλήρες Εγχειρίδιο Μηχανής Μέτρησης Οπτικής Επιθεώρησης με Πιστοποίηση CE, Βάση από Γρανίτη και Βάρος 190 κιλών για Ακριβή Μέτρηση Δισδιάστατων Διαστάσεων 6

Οι πελάτες και οι πράκτορές μας

Πλήρες Εγχειρίδιο Μηχανής Μέτρησης Οπτικής Επιθεώρησης με Πιστοποίηση CE, Βάση από Γρανίτη και Βάρος 190 κιλών για Ακριβή Μέτρηση Δισδιάστατων Διαστάσεων 7

Πλήρες Εγχειρίδιο Μηχανής Μέτρησης Οπτικής Επιθεώρησης με Πιστοποίηση CE, Βάση από Γρανίτη και Βάρος 190 κιλών για Ακριβή Μέτρηση Δισδιάστατων Διαστάσεων 8

Συχνές Ερωτήσεις

Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;

Α1: Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.

Ε2: Τι παράγει κυρίως η εταιρεία σας;

Α2: Κατασκευάζουμε κυρίως μηχανές μέτρησης όρασης, μηχανές μέτρησης συντεταγμένων, κορδόνια CMM & VMM και συναφείς εξοπλισμούς.

Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;

Α3: Η επαγγελματική ομάδα μας θα σας συμβουλεύσει για τις κατάλληλες προδιαγραφές με βάση τις απαιτήσεις ποικιλίας και μεγέθους του προϊόντος σας.

Ε: Δέχεστε την εξατομικευμένη υπηρεσία;

Α4: Ναι, παρέχουμε τόσο τυποποιημένα μηχανήματα όσο και προσαρμοσμένες λύσεις προσαρμοσμένες στις ανάγκες των πελατών.

Ε: Ποια είναι η περίοδος εγγύησης σας;

Α5: Η περίοδος εγγύησης των προϊόντων μας είναι 1 έτος. Έχουμε βελτιώσει τα εύθραυστα μέρη και διατηρούμε σταθερή ποιότητα προϊόντων για την εξασφάλιση σας.
