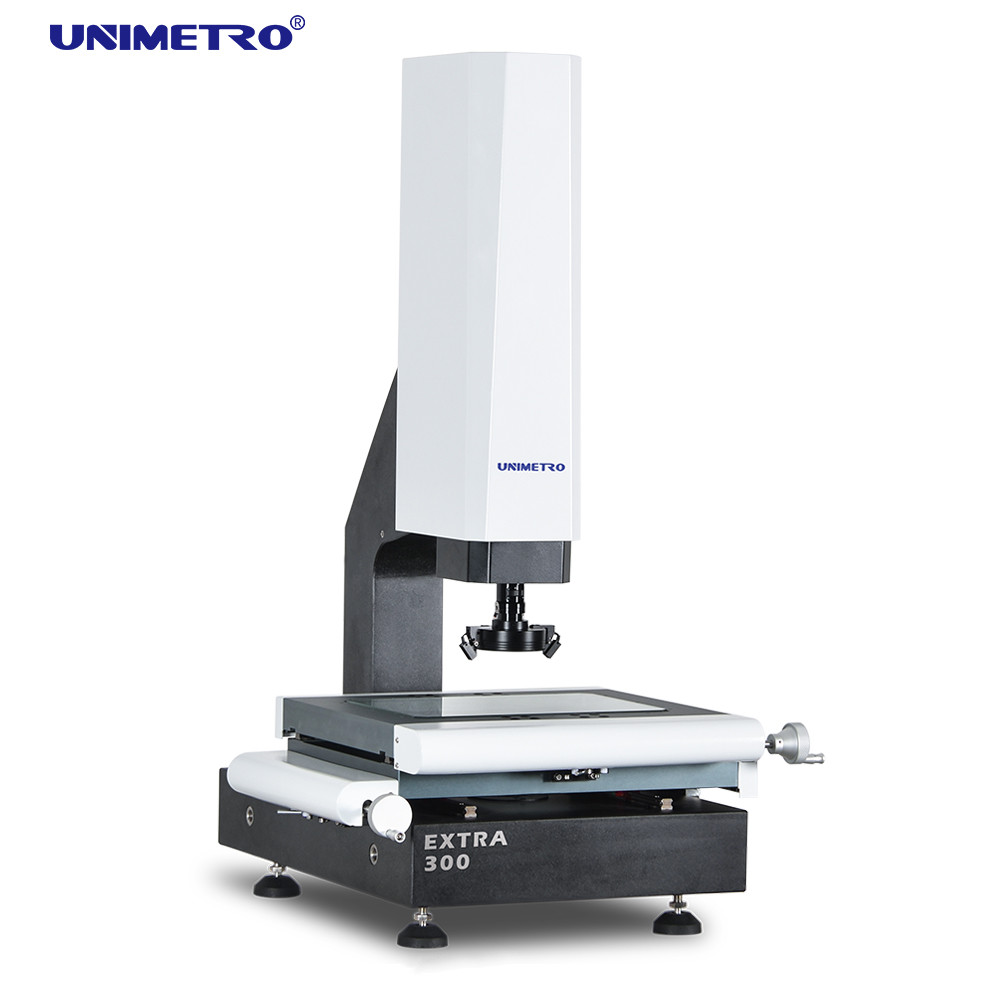

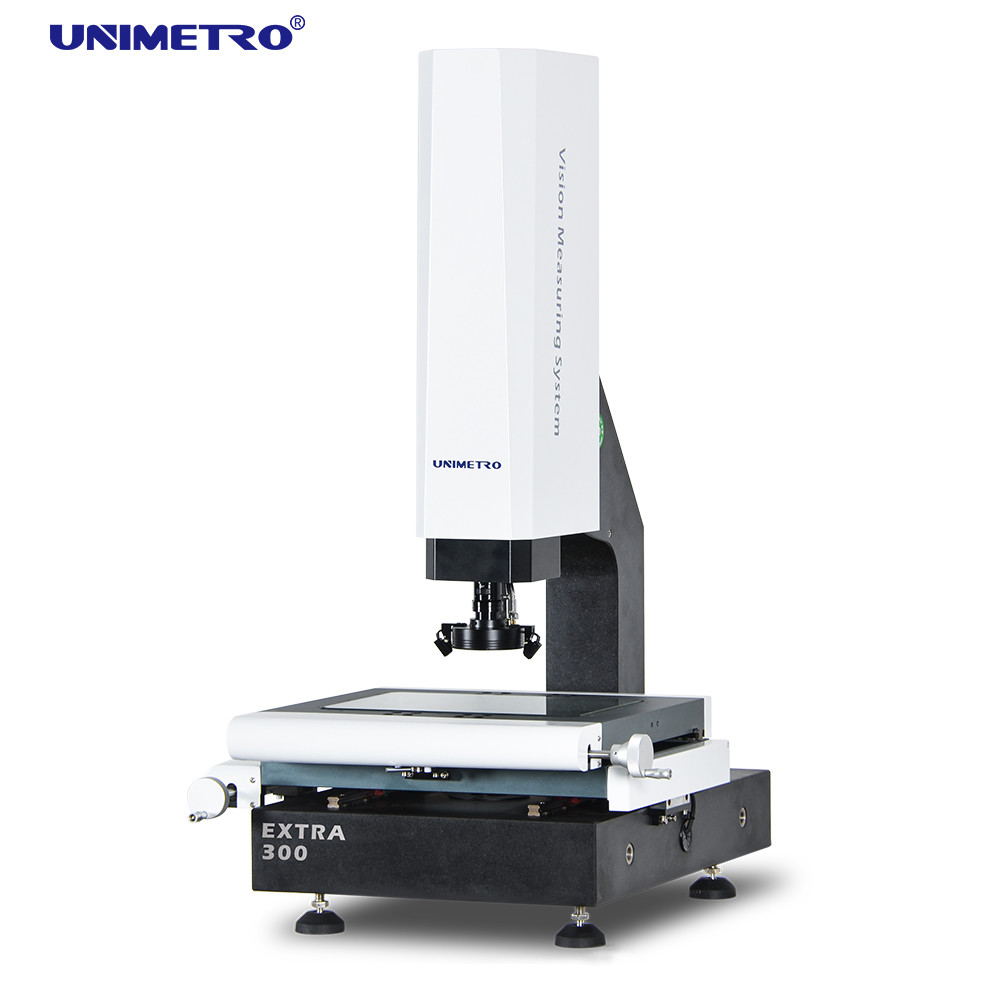

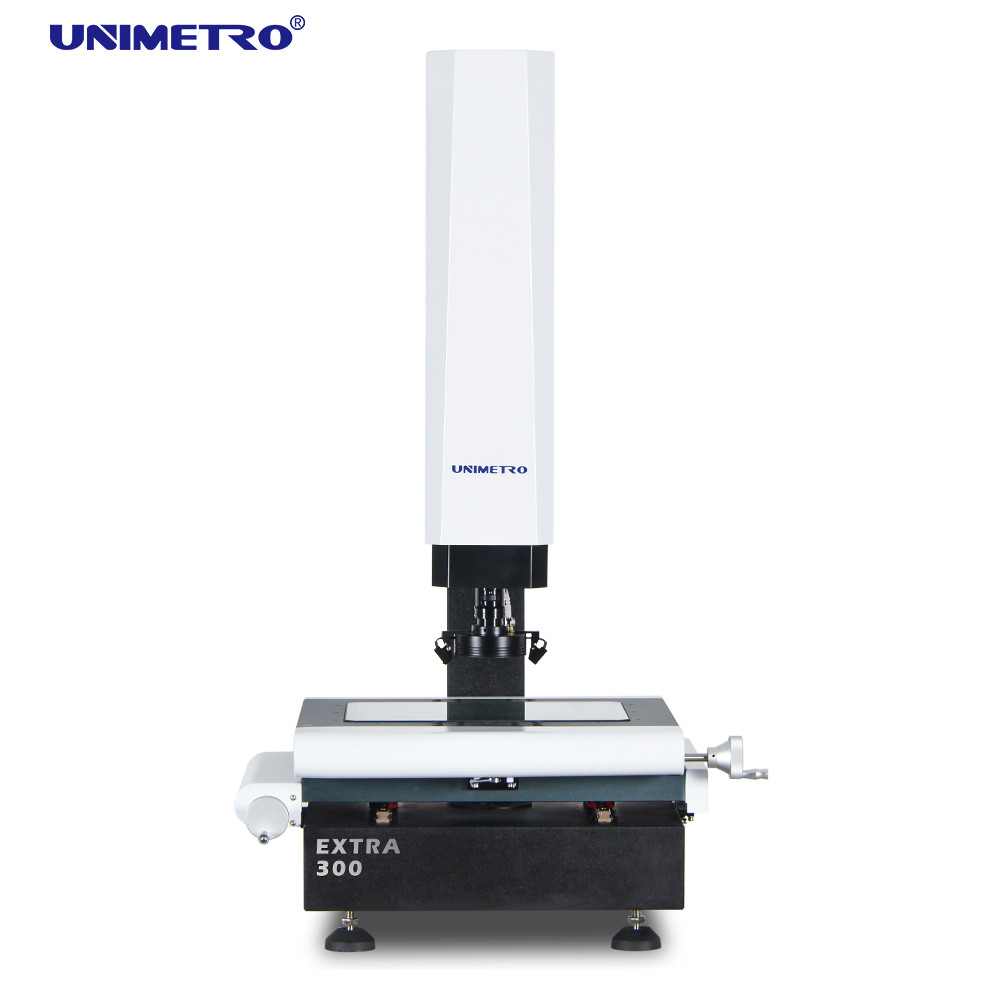

Ημιαυτόματο μηχάνημα μέτρησης όρασης Σχεδιασμένο για Ηλεκτρονικά
Ημι-αυτόματα οπτικά όργανα με αυτόματη εστίαση άξονα Z
Επισκόπηση εφαρμογής
Το μηχάνημα μέτρησης της όρασης της σειράς EXTRA είναι ένα οπτικό όργανο ακριβείας σχεδιασμένο για ακριβή μέτρηση φυσικών διαστάσεων με ακρίβεια σε επίπεδο micron. Χρησιμοποιώντας προηγμένη τεχνολογία κάμερας και εξελιγμένη ανάλυση λογισμικού, συλλαμβάνει εικόνες τεμαχίου εργασίας και υπολογίζει ακριβείς διαστάσεις 2D για εφαρμογές ποιοτικού ελέγχου.
- Εξασφαλίζει την ακρίβεια της διάστασης του προϊόντος για βελτιωμένη ανταγωνιστικότητα
- Δημοφιλές μοντέλο κατάλληλο για διάφορες ακριβείς εφαρμογές μέτρησης 2D διαστάσεων
- Εξυπηρετεί πολλαπλές βιομηχανίες, όπως καλούπια, ηλεκτρονικά, ημιαγωγοί, πλαστική έγχυση, προϊόντα 3C, ιατρική περίθαλψη και αεροπορία
Βασικά Χαρακτηριστικά & Οφέλη
- Ο άξονας Z διαμορφωμένος με σύστημα σερβοκινητήρα κλειστού βρόχου για έλεγχο κίνησης υψηλής ακρίβειας και λειτουργία αυτόματης εστίασης
- Χειροκίνητη γεννήτρια παλμών για λεπτή ρύθμιση του άξονα Z με ακρίβεια σε επίπεδο micron
- Η λειτουργία αυτόματης εστίασης υψηλής απόδοσης επιτρέπει τη γρήγορη, σταθερή εστίαση και τη μέτρηση ύψους χωρίς επαφή
- Χειροκίνητος οδοντωτός φακός zoom με αισθητήρα ανάδρασης σήματος μεγέθυνσης για αυτόματη επιλογή παραμέτρων
- Ψηφιακή κάμερα HD 1,2M pixel για απεικόνιση υψηλής ποιότητας και αυξημένη ακρίβεια μέτρησης
- Γραμμικός οδηγός υψηλής ακρίβειας για ανώτερη δυναμική απόδοση
Βιομηχανίες-στόχοι
Βιομηχανία καλουπιών
Αυτοκινητοβιομηχανία
Ιατρική Βιομηχανία
Μηχανολογική Κατασκευή
Ψηφιακή βιομηχανία 3C
Παραγωγή PCB
Διαμόρφωση υλικού
Γραμμικές κλίμακες ανάλυσης 3 αξόνων 0,5μm
Λειτουργία αυτόματης εστίασης υψηλής απόδοσης
Συμβατό με αισθητήρα αφής Renishaw

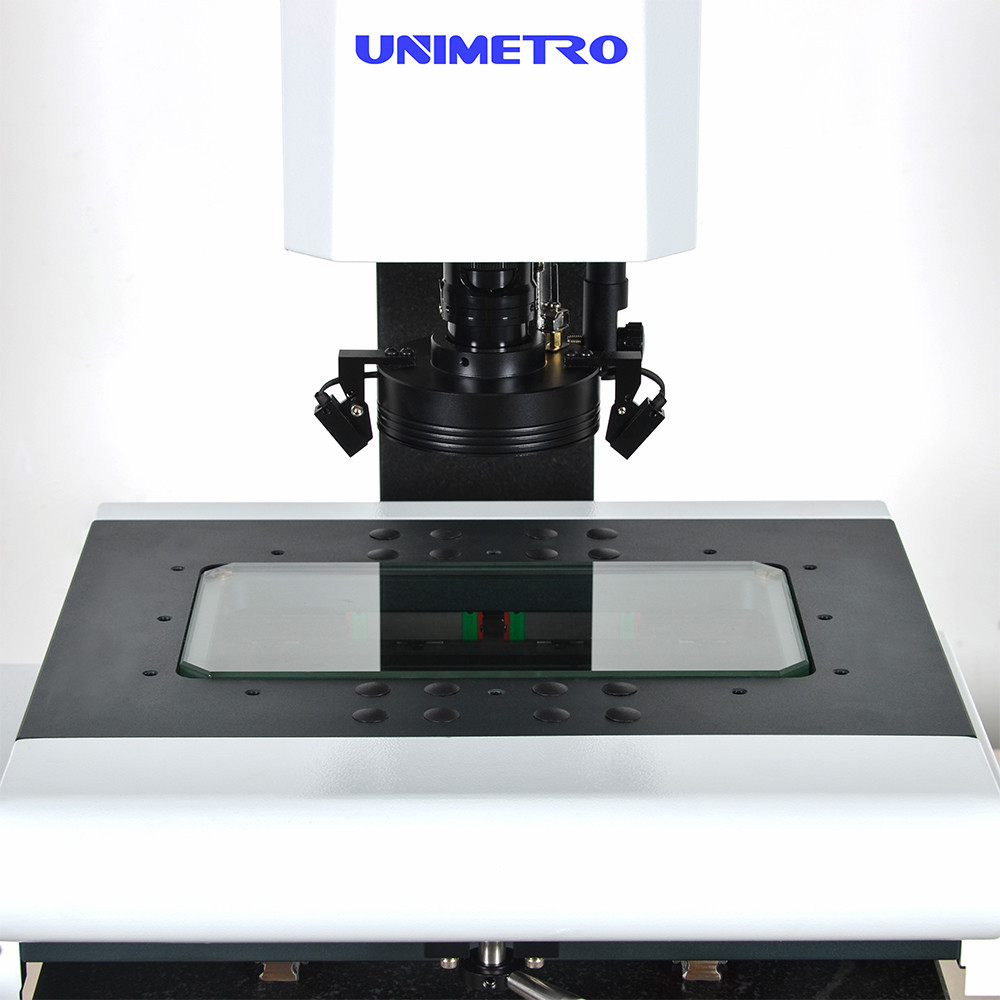

Στάδιο εργασίας αλουμινίου με σκληρή ανοδίωση

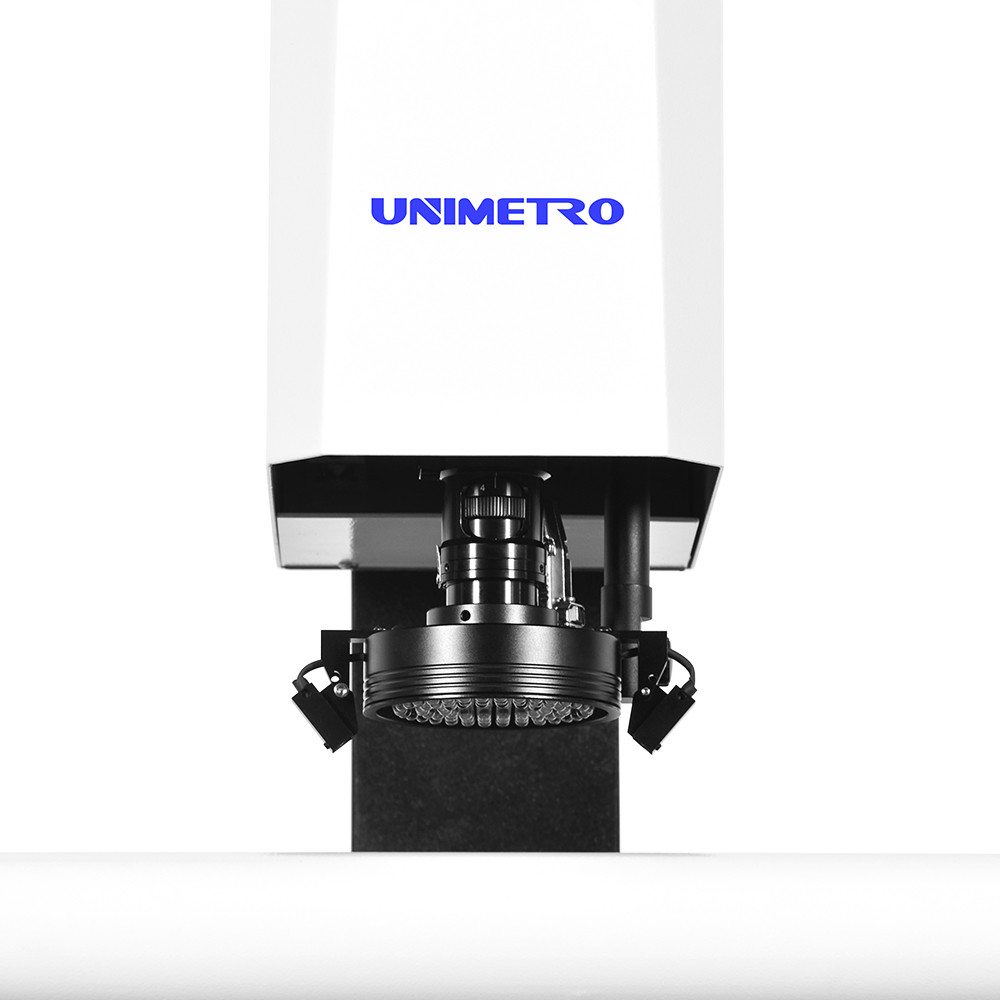

Έλεγχος λογισμικού 3 δαχτυλιδιών 8 τμημάτων LED δακτυλίου φωτός
Παράλληλη διαδρομή φωτός Φως περιγράμματος LED
Ψηφιακή κάμερα 1,2M pixel HD
Ενσωματωμένο κιβώτιο ελέγχου πυρήνα
Μηχανοκίνητος έλεγχος άξονα Z
Γραμμικός οδηγός HIWIN
Χειροκίνητη γεννήτρια παλμών για έλεγχο άξονα Z
Ενδείξεις λέιζερ για βοηθητική τοποθέτηση
Χειροκίνητος βαθουλωμένος φακός ζουμ 0,7-4,5X με αισθητήρα ανάδρασης
Προηγμένες δυνατότητες
Εύκολη βαθμονόμηση
Πολλαπλή γωνία αγγίγματος
Γρήγορη ρύθμιση συστήματος συντεταγμένων
Συμβατό με Renishaw stylus full line
Υποστηρίζεται μονάδα CAD (Προαιρετικό)
Έξοδος τρισδιάστατου σχεδίου
Συμβατός ανιχνευτής αστεριού
Τρισδιάστατη μέτρηση διαστάσεων
Ο αισθητήρας εικόνας και αφής συνδυάζουν τη μέτρηση
Υποστηρίζεται ράφι ανιχνευτή (Προαιρετικό)
Τεχνικές Παράμετροι
| Μοντέλο |
EXTRA 200 |
EXTRA 300 |
EXTRA 400 |
EXTRA 500 |
| Διάσταση (mm) (Μ×Π×Υ) |
500×540×930 |
600×740×980 |
700×840×980 |
800×940×980 |
| Εύρος μέτρησης (mm) (X×Y×Z) |
200×100×150 |
300×200×200 |
400×300×200 |
500×400×200 |
| Ακρίβεια μέτρησης (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Επαναληψιμότητα (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Βάρος (kg) |
140 |
190 |
240 |
290 |
Προδιαγραφές εικόνας και μέτρησης
- CCD: 200mm (προσαρμόσιμο ανά απαιτήσεις πελάτη)
- Φακός: Χειροκίνητος φακός ζουμ 0,7-4,5X / Αυτόματος φακός ζουμ 1-10X
- Μεγέθυνση: 18-195X (Μόνο αναφορά - διαφέρει ανάλογα με τον συνδυασμό κάμερας και φακού)
- Οπτικό πεδίο: 8,1~1,3mm
- Απόσταση εργασίας: 108mm
- Ανάλυση γραμμικής κλίμακας: 0,5 μm (0,1 μm προαιρετικά)
- Σύστημα οδήγησης: Χ, Χειροκίνητος έλεγχος άξονα Y, Έλεγχος CNC κλειστού βρόχου άξονα Z με λειτουργία AUTO FOCUS
- Φωτισμός: Προγραμματιζόμενο φως επιφανείας δακτυλίου LED 4 τμημάτων, παράλληλο φως περιγράμματος LED, δακτύλιος LED 8 τμημάτων, ομοαξονικό (προαιρετικό)
Δυνατότητες λογισμικού
Η ισχυρή λειτουργικότητα λογισμικού επιτρέπει γρήγορη και ακριβή μέτρηση με πλήρη διεπαφή χρήστη της αγγλικής γλώσσας και υποστήριξη για πρόσθετη ανάπτυξη γλώσσας.
Εισαγωγή και μέτρηση αρχείου CAD
Συστοιχία εξαρτημάτων και μέτρηση μακροεντολών
Αυτόματη εστίαση και μέτρηση ύψους
Λειτουργία πλοήγησης για γρήγορο εντοπισμό
Ισχυρή γεωμετρική λειτουργία μέτρησης
Πολλαπλές αναφορές δεδομένων και γραφικά αποτελέσματα
Ευέλικτος προγραμματισμός χρήστη
Δημιουργία στοιχείων αναφοράς
Προηγμένη ανίχνευση άκρων
Υποστήριξη πολλαπλών εξωτερικών αξεσουάρ
Αυτόματος υπολογισμός γεωμετρικής ανοχής
Γρήγορη μέτρηση σύνθετων παραγωγών
Πληροφορίες εταιρείας
Η UNIMETRO ειδικεύεται στην τεχνολογία μετρήσεων ακριβείας με μεγάλη εμπειρία σε μηχανές μέτρησης όρασης και συστήματα μέτρησης συντεταγμένων.
Πελάτες & Πράκτορες μας
Συχνές Ερωτήσεις
Είστε εργοστάσιο ή εμπορική εταιρεία;
Είμαστε ένα εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Τι παράγει κυρίως η εταιρεία σας;
Κατασκευάζουμε κυρίως μηχανές μέτρησης Vision, μηχανές μέτρησης συντεταγμένων, εξαρτήματα CMM & VMM και σχετικό εξοπλισμό.
Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Η επαγγελματική μας ομάδα θα σας συμβουλεύσει σχετικά με τις κατάλληλες προδιαγραφές με βάση την ποικιλία του προϊόντος σας και τις απαιτήσεις μέτρησης.
Δέχεστε προσαρμοσμένη υπηρεσία;
Ναι, παρέχουμε τόσο τυπικά μηχανήματα όσο και προσαρμοσμένες λύσεις προσαρμοσμένες στις συγκεκριμένες ανάγκες των πελατών.
Ποια είναι η περίοδος εγγύησης;
Τα προϊόντα μας συνοδεύονται από εγγύηση 1 έτους. Έχουμε εφαρμόσει σημαντικές βελτιώσεις στα θραύσιμα εξαρτήματα για να διασφαλίσουμε την ποιότητα και την αξιοπιστία των προϊόντων.
