| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | UNIMETRO |
| Αριθμό μοντέλου: | Unipj-300AZ |
| Ποσότητα παραγγελίας min: | 1 |
| Τιμή: | Discussible |
| Συσκευασία λεπτομέρειες: | Ξύλο υπόθεση |
| Χρόνος παράδοσης: | 5 ημέρες εργασίας |
| Όροι πληρωμής: | T / T |
| Δυνατότητα προσφοράς: | 20 το μήνα |
| Μέτρηση της ακρίβειας: | ≤ (3+L/75) | Μέγεθος οθόνης (χιλ.): | Ф 312mm, επίδειξη range>Ф300 (με τη διαγώνια γραμμή) |
|---|---|---|---|
| Περιστροφική σειρά οθόνης: | 0°~360° | Περιστροφικό ψήφισμα γωνίας: | 1 " ή 0.01° |
| Φωτισμός: | 24V / 150w - λαμπτήρας αλόγονου | ||
| Υψηλό φως: | προβολέας ψηφιακή προφίλ,μηχανή προβολέων σχεδιαγράμματος |
||
Χαρακτηριστικά γνωρίσματα
Υψηλό κατακόρυφο: Η ώριμη τεχνολογία εγκαταστάσεων εξασφαλίζει το κατακόρυφο X-$L*Y, X-$L*Y, και τον άξονα YZ.
Υψηλή ακρίβεια: μέτρηση της ακρίβειας 3+L/75um, που οδηγεί στη βιομηχανία.
Βαριά φόρτωση: Το προχωρημένο μηχανικό σχέδιο, το στάδιο αποτυπώσεων, η ανώτατη φόρτωση προσφορών 50 κλ, και η ακρίβεια παραμένουν σταθερά κάτω από την ανώτατη φόρτωση.
Σημαντική οπτική δομή: ο οπτικός προβολέας σχεδιαγράμματος σειράς UNIPJ είναι με το σημαντικό οπτικό σχέδιο, σαφής εικόνα χρηστών προσφοράς, και εξαλείφει την επίδραση από την πηγή φωτός περιβάλλοντος.
Ακριβής γωνία που μετρά: ο προβάλλοντας μετατροπέας θέσης κιγκλιδωμάτων κύκλων χρήσεων άξονα οθόνης Α αντί του παραδοσιακού κωδικοποιητή, που εξαλείφει το μηχανικές λάθος και τη σπασμωδική κίνηση, εξασφαλίζει υψηλή ακρίβεια της μέτρησης γωνίας.
Εισαγωγή

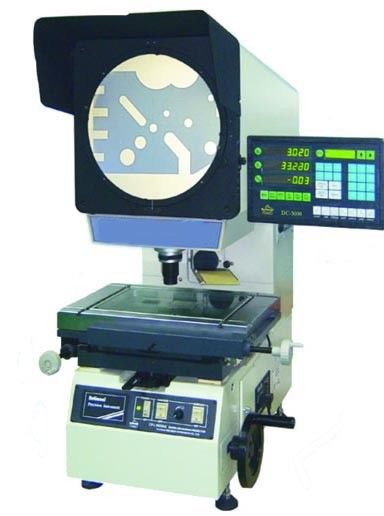

Ο προβολέας σχεδιαγράμματος σειράς unipj-300AZ είναι καλά - γνωστός από το σημαντικό οπτικό σύστημα και την ακριβή ενίσχυσή του, το λάθος της μέτρησης ακρών περιγράμματος είναι λιγότερο από 0.08%when χρησιμοποιώντας το φως περιγράμματος. Επίσης ο διακόπτης ποδιών συμπεριλαμβάνεται, προσφέρει την καταλληλότερη λειτουργία για τους χρήστες.
Ο προβολέας σχεδιαγράμματος σειράς unipj-300AZ χρησιμοποιεί τη σκηνική δομή αποτυπώσεων. Οι χρήστες κινούν το οπτικό κιβώτιο για την εστίαση. Όποιος παρέχει την πολύ βαρύτερη ικανότητα φόρτωσης για το λειτουργώντας στάδιο. Επίσης το μέγεθος σκηνικού ταξιδιού είναι δυνατό να είναι πολύ μεγαλύτερο από τα παραδοσιακά πρότυπα.
Παράμετροι
Πρότυπο | Αρνητική εικόνα | Unipj-3015A | Unipj-3020A | Unipj-3025A |
||
θετική εικόνα | Unipj-3015AZ | Unipj-3025AZ | Unipj-3025AZ |
|||
| Λειτουργώντας πίνακας | Σκηνικό μέγεθος (χιλ.) | 354*228 | 404*228 | 450*280 |
||
| Μέγεθος γυαλιού (χιλ.) | 210*160 | 260*160 | 306*196 |
|||
| Χ-άξονας, ταξίδι (χιλ.) | 150 | 200 | 250 |
|||
| Υ-άξονας, ταξίδι (χιλ.) | 100 | 100 | 250 |
|||
| Ζ-άξονας, ταξίδι (χιλ.) | 100 | 100 | 100 |
|||
| Βάρος | (κλ) | 160 | 160 | 180 |
||
| Διάσταση (L*W*H) | (χιλ.) | 780*780*1100 | 780*780*1100 | 810*780*1120 |
||
| Μέτρηση της ακρίβειας (um) | ≤ (3+L/75) (το Λ είναι το μήκος των κομματιών εργασίας που μετριούνται, μονάδα: χιλ.) |
|||||
| Ψήφισμα (Χ-άξονας, Υ-άξονας) | 0.5μm |
|||||
Οθόνη προβολέων | Μέγεθος οθόνης (χιλ.) | ∅312 χρησιμοποιημένο range>∅300 (με τη διαγώνια γραμμή) |
||||
Περιστροφική σειρά οθόνης | 0°~360° | |||||
Περιστροφικό ψήφισμα γωνίας | 1 ‵ ή 0.01° |
|||||
Φακός | Ενίσχυση | 10X (επιλογή) | 20X (επιλογή) | 50X (επιλογή) | 100X (επιλογή) |
|
| Άποψη αντικειμένου (χιλ.) | ∅60 | ∅30 | ∅15 | ∅6 |
||
| Απόσταση εργασίας (χιλ.) | 77.7 | 44.3 | 38.4 | 25.4 |
||
| Max.Workpiece ύψος | 90mm | 90mm | 90mm | 90mm |
||
| Στοιχεία - σύστημα επεξεργασίας | Ρεύμα-3000 πολλών χρήσεων στοιχεία - η εμφάνιση συστημάτων επεξεργασίας στα αγγλικά, μπορεί να χρησιμοποιηθεί για να συγκεντρώσει τα στοιχεία και να μετρήσει το σημείο, τη γραμμή, τον κύκλο, τη γωνία και την απόσταση. |
|||||
| Φωτισμός | Ο φωτισμός της μετάδοσης και της αντανάκλασης: λαμπτήρας 24V/150w-αλόγονου. |
|||||
| Δύναμη | 110V/220V (εναλλασσόμενο ρεύμα) 50/60Hz συνολικό power=400W |
|||||
| Ψύξη | Από τους ανεμιστήρες |
|||||
| Εξαρτήματα | Ο ελάχιστος-εκτυπωτής (επιλογή), ανιχνευτής ακρών (επιλογή), λογισμικό M2D (επιλογή) και ούτω καθεξής, παρακαλώ αναφέρεται στα εξαρτήματα για τον προβολέα σχεδιαγράμματος για περισσότερες λεπτομέρειες |
|||||
